Déroulage de câble

Déroulage de câble : équipements de manutention et de déploiement sur chantier

Le déroulage de câble est une étape critique des chantiers de déploiement réseau. Un équipement inadapté expose les câbles à des contraintes mécaniques excessives — torsion, écrasement, rayon de courbure insuffisant — qui peuvent dégrader les performances ou l'intégrité des câbles, en particulier pour les câbles à fibre optique dont les tolérances mécaniques sont plus strictes que pour le cuivre.

Le choix du dérouleur dépend principalement du diamètre et du poids du touret, des conditions d'accès au chantier et de la nature du câble déroulé. La gamme disponible couvre les petits tourets de branchement jusqu'aux tourets de transport de grande capacité.

Les familles de déroulage de câble

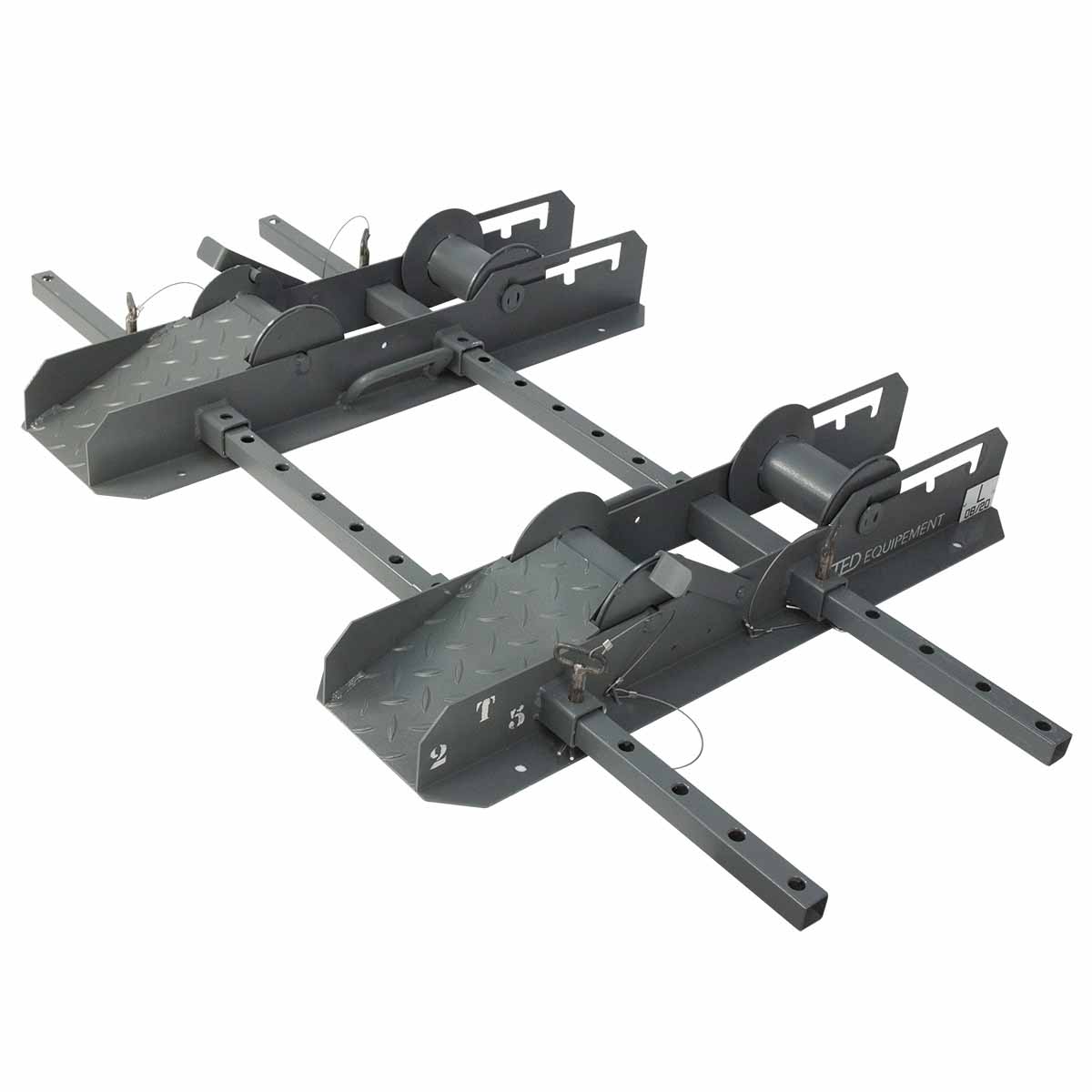

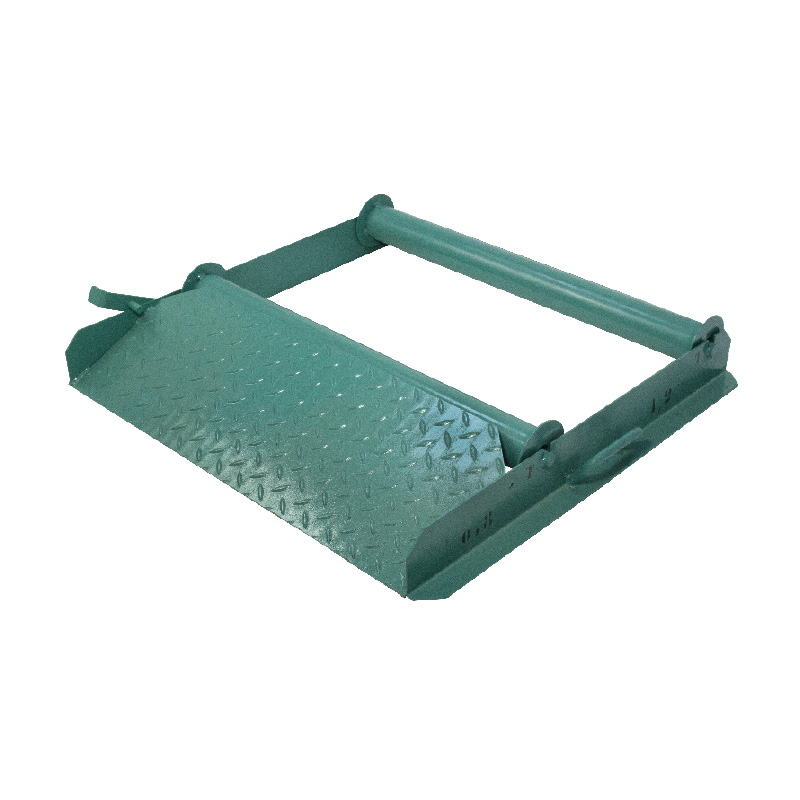

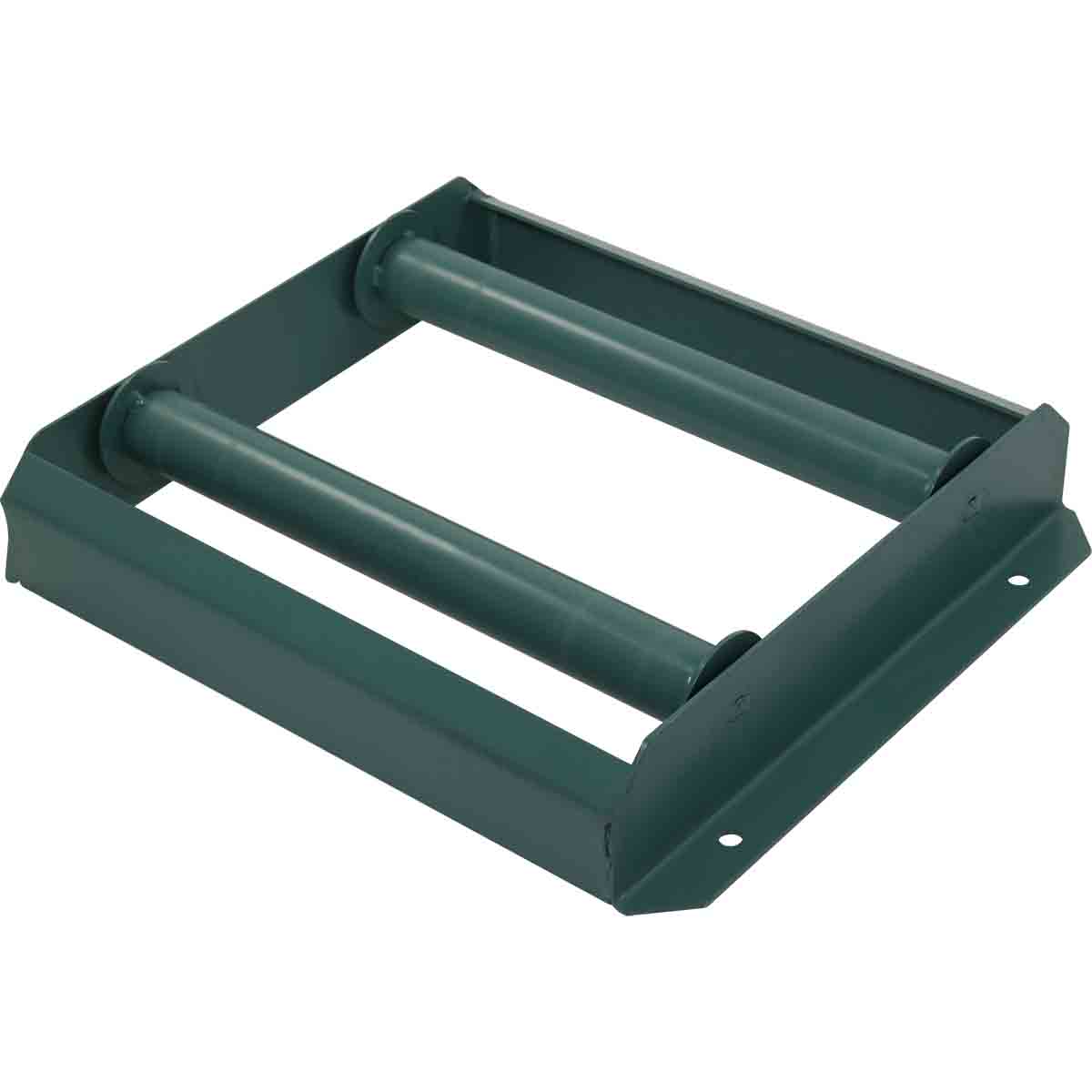

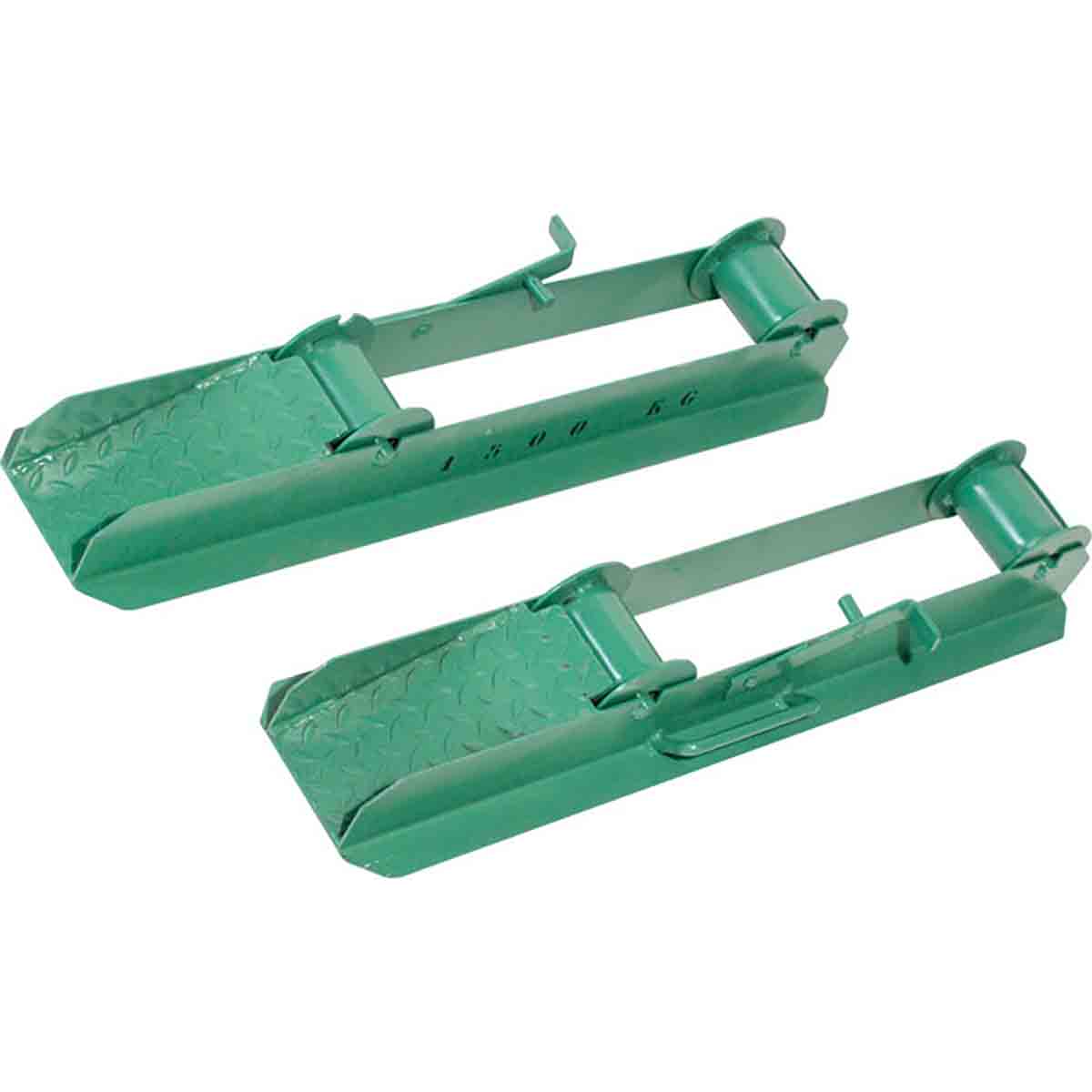

• Dérouleurs à rouleaux : équipements monoblocs ou modulables accueillant des tourets de 200 kg à 2 500 kg selon le modèle, avec rouleaux réglables en largeur et en hauteur pour s'adapter à différents formats de touret ; châssis en acier galvanisé ou peint

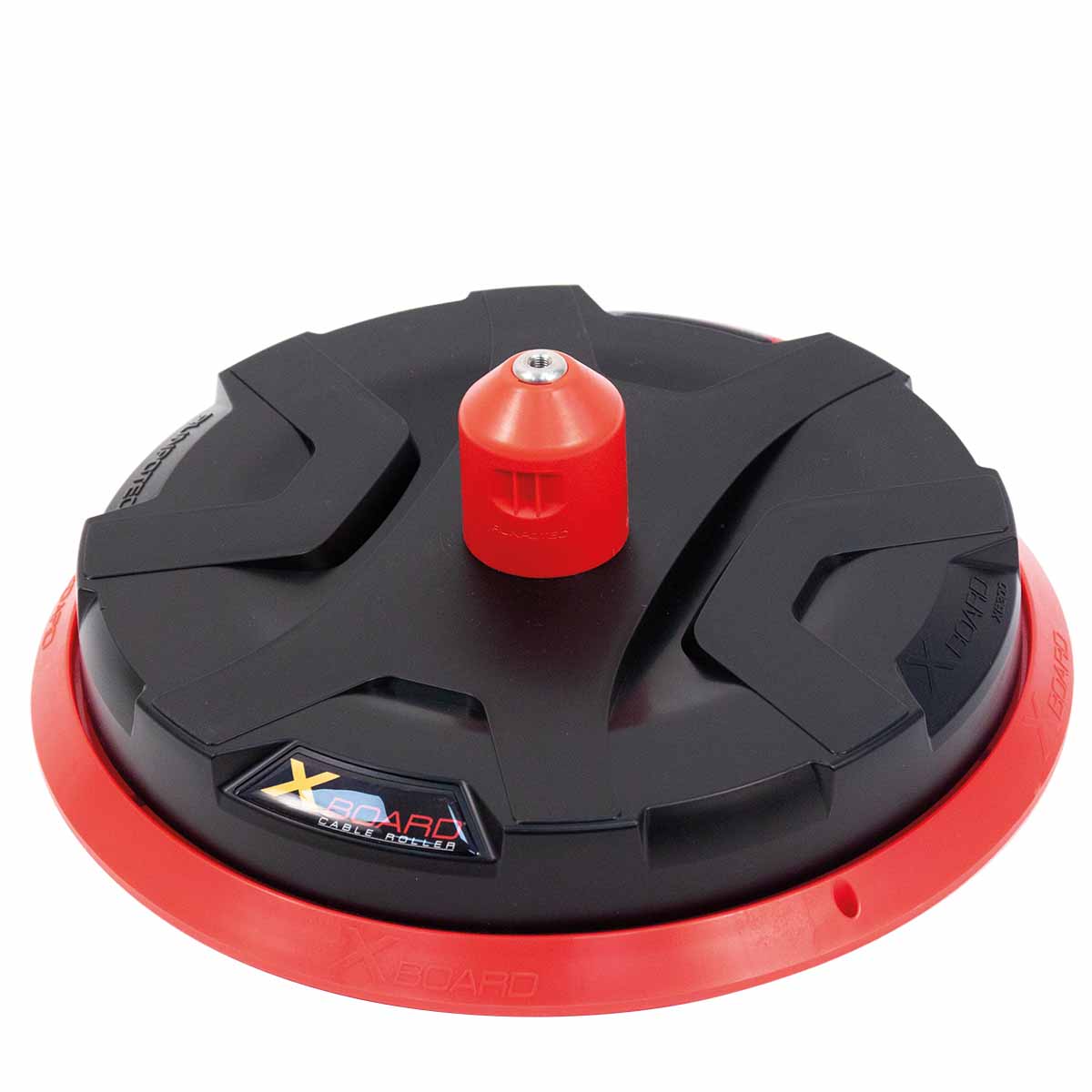

• Dérouleurs verticaux : systèmes à fixation directe sur la flasque du touret via œillets, compacts et transportables, adaptés aux tourets jusqu'à 300 kg y compris endommagés — solutions privilégiées pour les interventions en milieu contraint
• Dévidoirs mobiles pliables : dévidoirs légers sur roues pour tourets de petit format (jusqu'à 500 mm de diamètre, 45 kg), transportables à une main, avec silentblocs pour un déroulement fluide

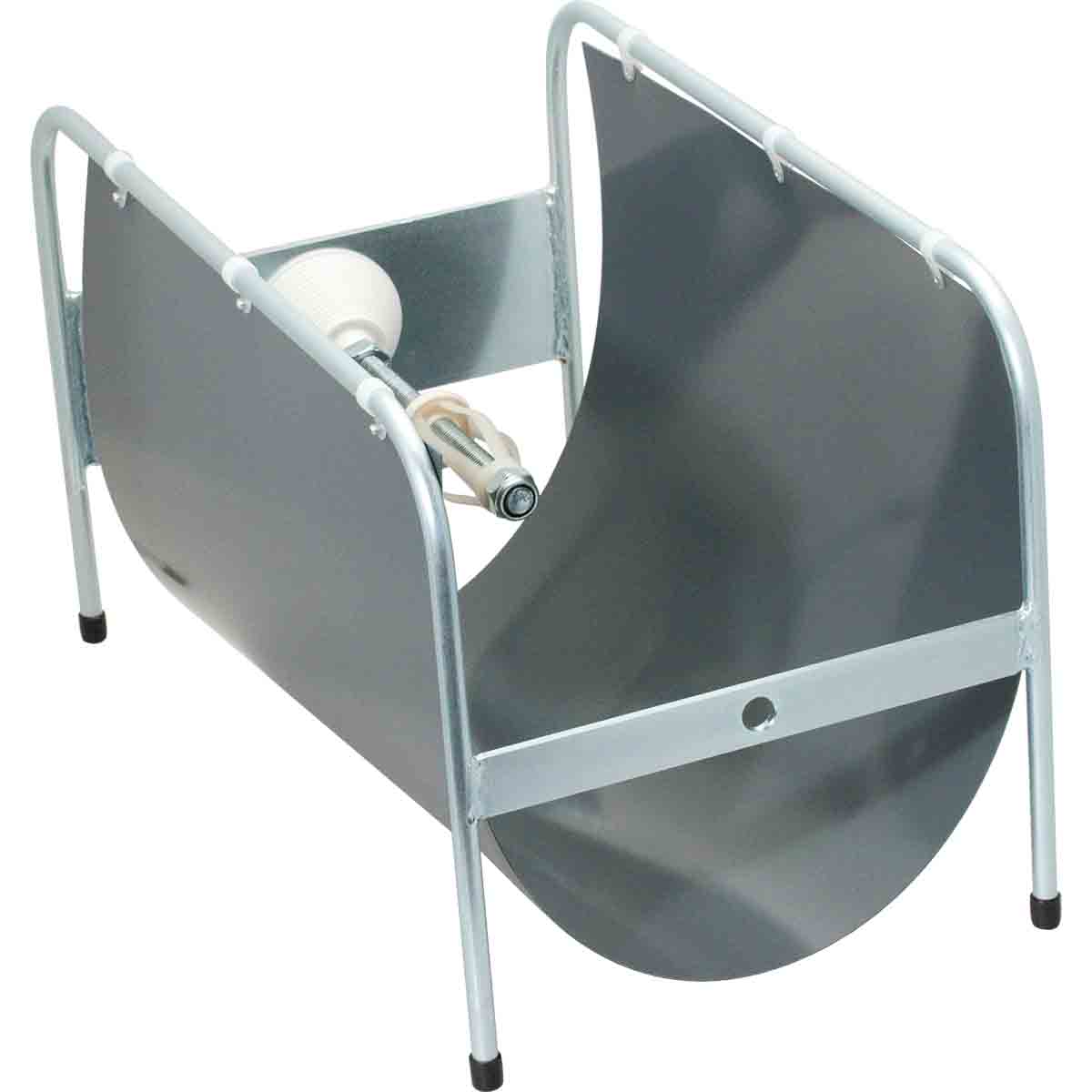

• Dévidoirs pour ficelle d'aiguillage : supports de bobine dédiés au déroulement sans nœud des ficelles tressées et polypropylène utilisées lors du tirage de câbles en fourreaux

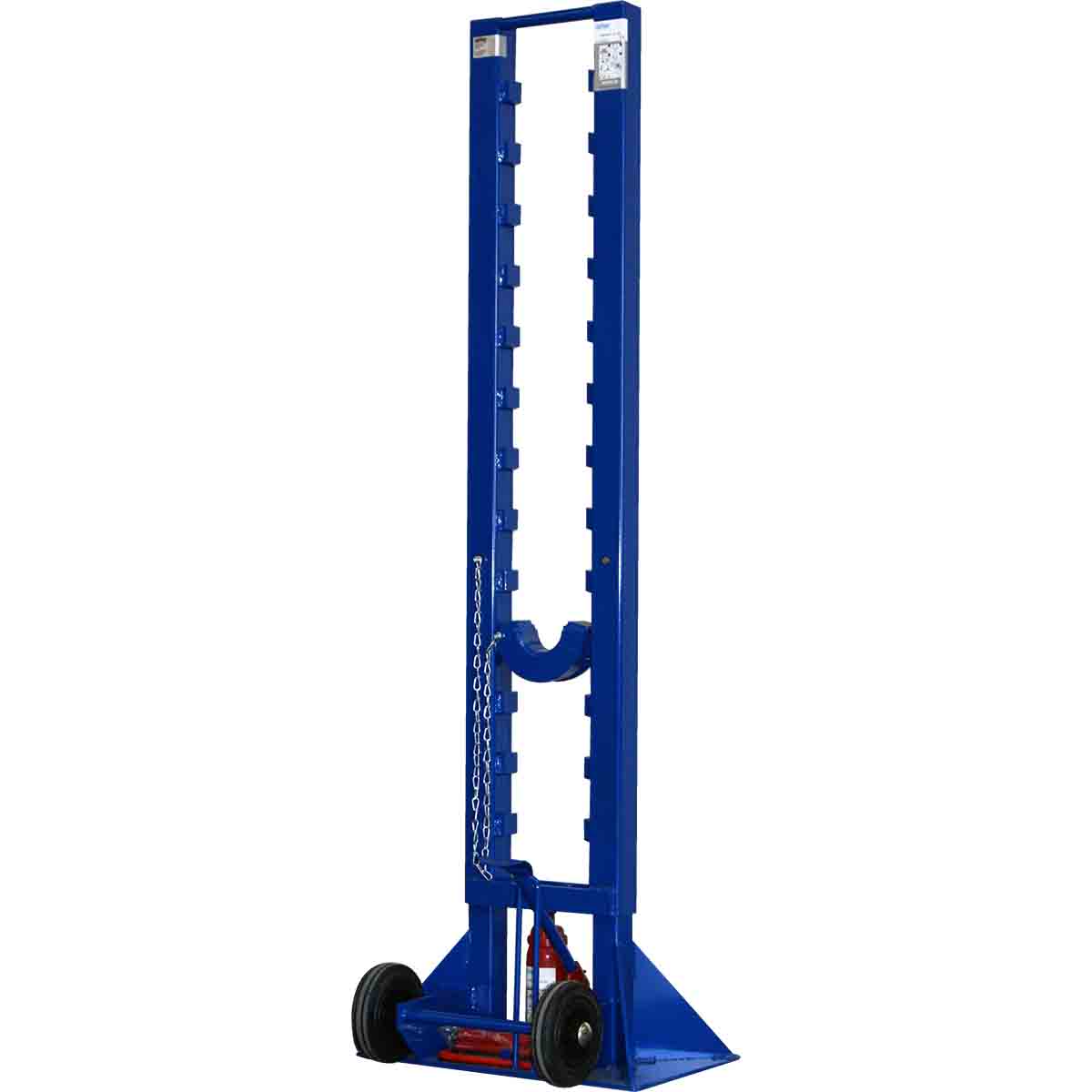

• Vérins colonnes et accessoires de levage : systèmes de levage sur colonnes à roues réglables en hauteur, conçus pour les tourets lourds (jusqu'à 10 t de capacité) sur terrains irréguliers ou en espace exigu où une remorque ne peut accéder ; associés à des barres d'axe, colliers de serrage et supports avec roulements
• Galets de déroulage : galets droits ou courbes positionnés en fond de tranchée ou en goulotte pour guider les câbles et éviter tout contact direct avec les parois

Comment choisir son équipement de déroulage de câble ?

La sélection repose sur plusieurs critères techniques et opérationnels :

• Poids du touret : paramètre dimensionnant ; un dérouleur sous-dimensionné présente un risque de basculement ou de déformation
• Diamètre et largeur du touret : les dérouleurs à rouleaux sont réglables dans une plage définie (ex. 200 à 700 mm, ou jusqu'à 1 650 mm pour les grands modèles)
• Conditions d'accès : en milieu exigu ou sans accès pour une remorque, les vérins colonnes ou les dérouleurs verticaux compacts sont adaptés
• Type de câble : fibre optique, câble cuivre, câble électrique ou tuyau — le câble optique nécessite une attention particulière au rayon de courbure minimal lors du déroulement
• Fréquence d'utilisation et mobilité : un dévidoir pliable léger convient aux interventions ponctuelles ; un châssis mécano-soudé renforcé est préférable pour un usage intensif
• État du touret : certains modèles acceptent les tourets endommagés (flasques déformées) grâce à une fixation sur œillets plutôt que sur l'axe

Questions fréquentes

Peut-on utiliser le même dérouleur pour différents types de câbles ?

Oui, dès lors que le diamètre et le poids du touret sont compatibles avec les caractéristiques du dérouleur. La polyvalence est un critère de conception des modèles à rouleaux réglables.

Quelle est la différence entre un dérouleur vertical et un dérouleur à rouleaux ?

Le dérouleur vertical se fixe directement sur la flasque du touret et tourne avec lui ; il est compact et rapide à mettre en place. Le dérouleur à rouleaux supporte le touret par en dessous sur un châssis fixe, offrant une meilleure stabilité pour les tourets lourds.

Les vérins colonnes nécessitent-ils un opérateur dédié ?

Le levage avec des vérins colonnes est une opération à deux personnes minimum, chaque colonne étant réglée indépendamment. Une procédure rigoureuse est nécessaire sur terrain irrégulier.

Comment éviter l'endommagement d'un câble optique lors du déroulage ?

Il faut respecter le rayon de courbure minimal spécifié par le fabricant du câble, éviter toute torsion en déroulant dans le sens de l'enroulement du touret, et utiliser des galets de guidage dans les tranchées pour ne pas frotter le câble contre les parois.

Les galets de déroulage sont-ils compatibles avec tous les types de tranchées ?

Il existe des galets droits pour les passages rectilignes et des galets d'angle pour les changements de direction. Le choix dépend du tracé de la tranchée et du diamètre du câble ou du tube à poser.
