Détection et localisation : tracer les réseaux souterrains sans fouille

Localiser précisément un câble, une canalisation ou un fourreau avant toute intervention est une étape critique pour la sécurité des chantiers et la protection des infrastructures existantes. La détection et localisation de réseaux enterrés recouvre deux approches complémentaires : la localisation active (injection d'un signal électromagnétique sur le réseau via un générateur, puis détection en surface) et la localisation passive (détection du champ émis par un réseau sous tension ou d'un marqueur électronique enfoui).

Ces techniques sont notamment indispensables lors de travaux de tirage câble fibre optique, de maintenance de réseaux télécom, ou d'intervention sur des chambres souterraines, pour identifier la position exacte des infrastructures avant de creuser ou de traiter un blocage.

Les familles de détection et localisation

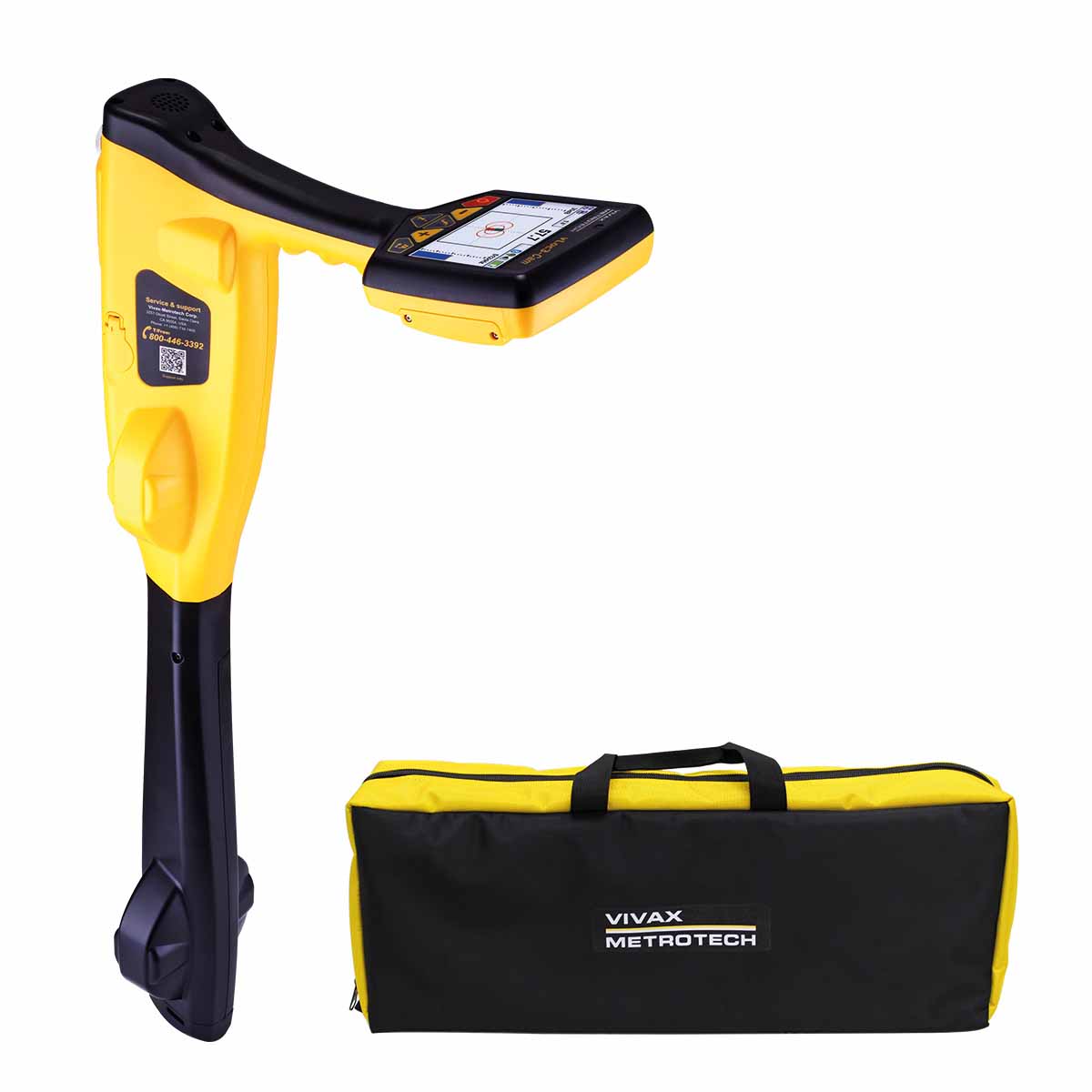

• Détecteurs de câbles : récepteurs portables capables de localiser des câbles et canalisations conducteurs en mode passif (détection du 50 Hz ou des harmoniques) et en mode actif (détection du signal injecté par un générateur) ; certains modèles (vLoc3-Cam) sont également équipés pour la localisation de sondes

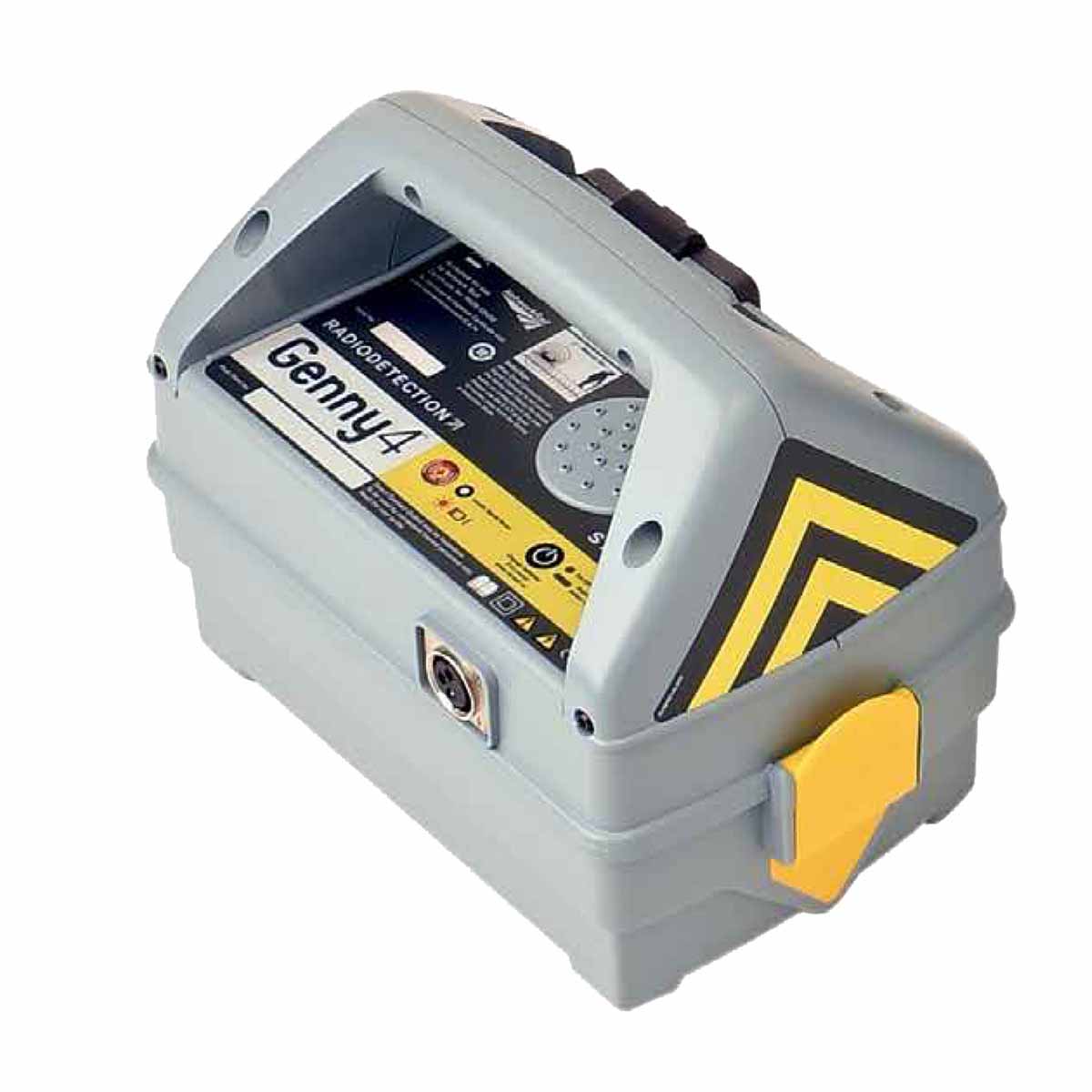

• Générateurs de signal (transmetteurs) : appareils (Genny4, Vscan Tx1) injectant un signal à fréquence définie (typiquement 33 kHz ou 131 kHz) directement sur un câble ou via une pince à induction, pour permettre la détection active du réseau en surface

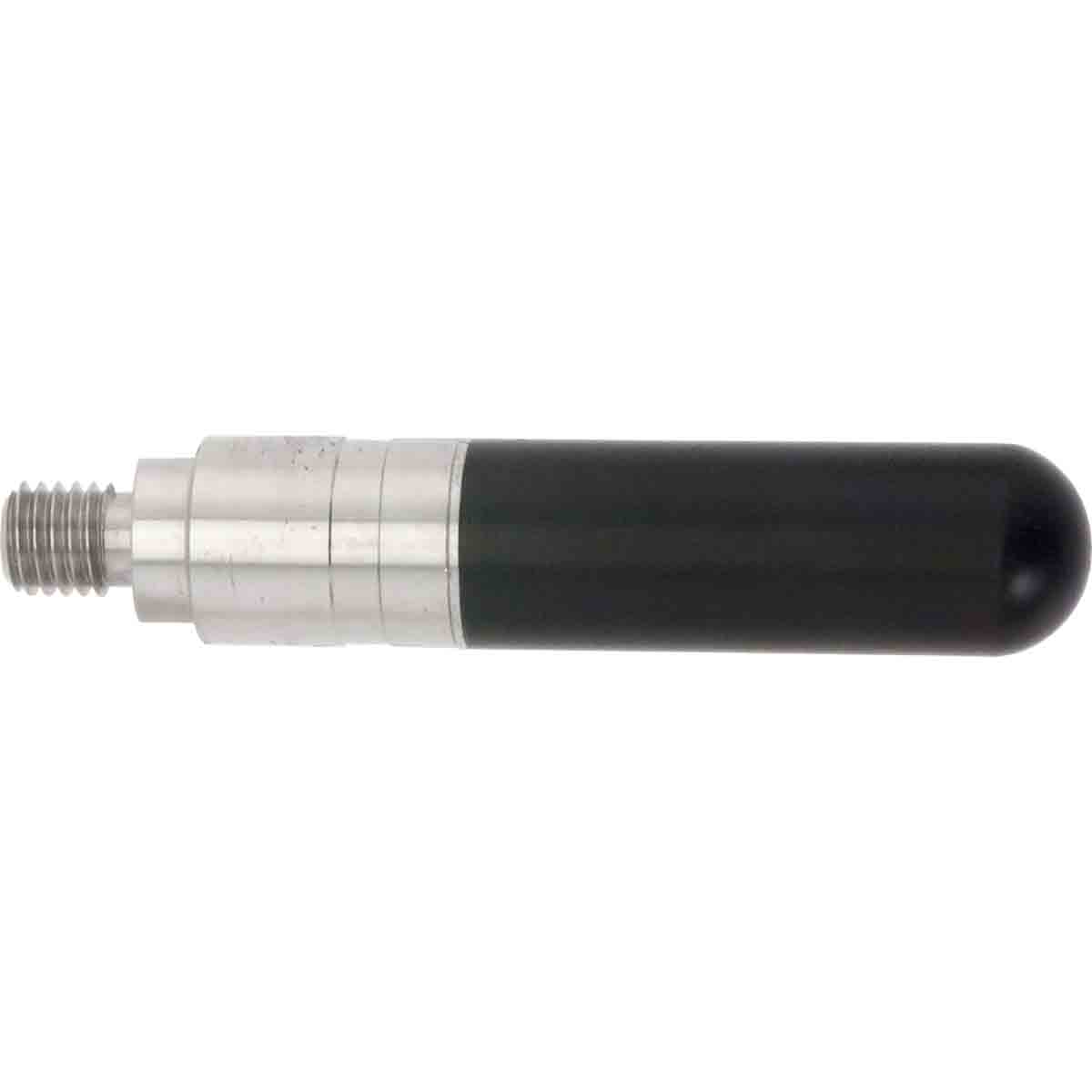

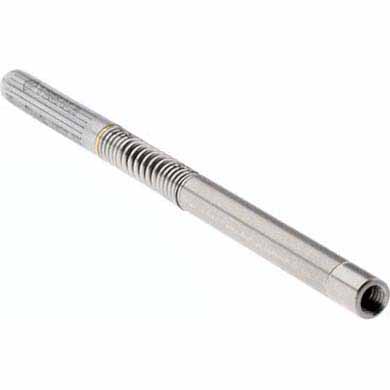

• Microsondes de localisation : sondes émettrices 33 kHz de petits diamètres (v6 : Ø 6,4 mm, v9 : Ø 9 mm) vissées M5, introduites dans les fourreaux avec des aiguilles de tirage pour localiser les points de blocage ou d'effondrement dans les conduits non métalliques
• Détecteurs de marqueurs électroniques : appareils (EML100) permettant de localiser les marqueurs passifs enfouis signalant la présence de réseaux d'électricité, eau, téléphone, gaz ou câble
• Détecteurs de métaux : instruments (CS880, RD312, BC4, BC6) pour la localisation de structures métalliques enfouies (bouches à clé, tampons, robinetteries) sous terre, béton ou bitume

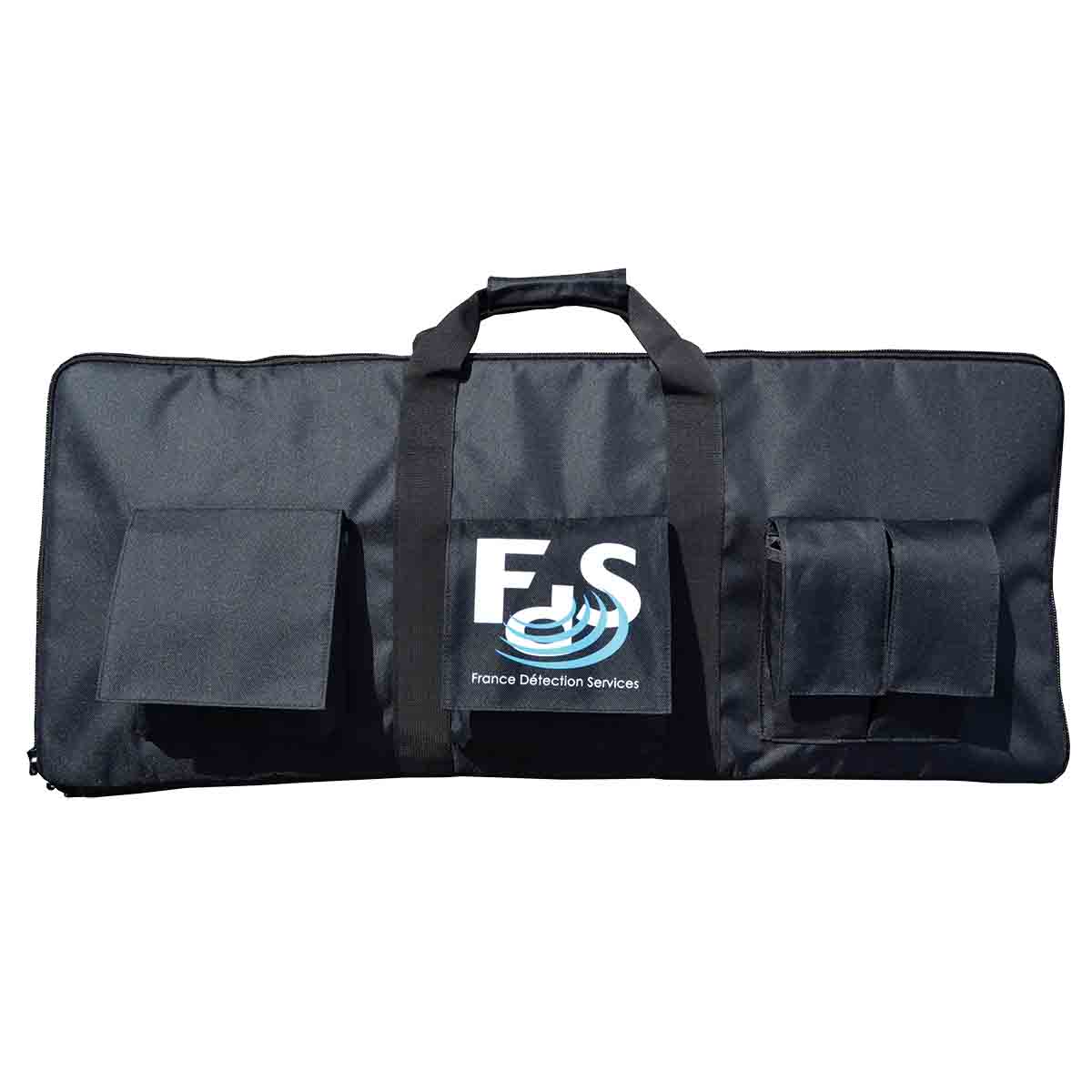

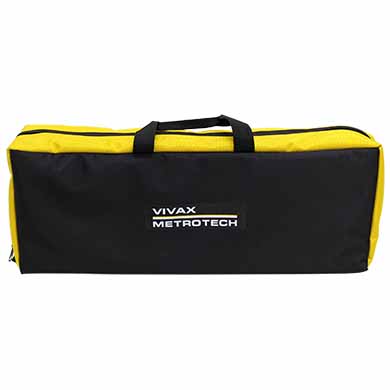

• Sondes et accessoires : pinces à induction (Ø 100 mm), sac de transport, batteries Li-Ion et chargeurs, piles de rechange pour microsondes

Comment choisir un équipement de détection et localisation ?

Le choix dépend du type de réseau à localiser et du contexte d'intervention :

• Nature du réseau : conducteur métallique → détecteur de câbles en mode actif ou passif ; fourreau ou conduit non métallique → microsonde introduite dans le conduit avec un détecteur de sonde ; structure métallique enterrée → détecteur de métaux ; réseau signalé par marqueur → détecteur de marqueurs électroniques
• Fréquence de travail : 33 kHz est la fréquence standard pour les microsondes et les générateurs courants ; certains générateurs proposent également des fréquences plus élevées (131 kHz) pour la détection de câbles de faible section
• Diamètre de la microsonde : choisir en fonction du diamètre intérieur du fourreau — v6 (Ø 6,4 mm) pour les conduits les plus étroits, v9 (Ø 9 mm) pour les fourreaux plus larges

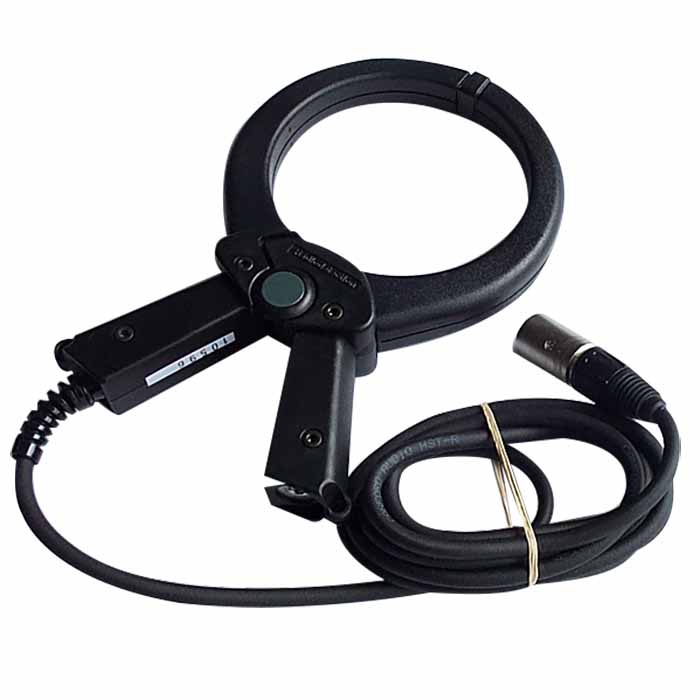

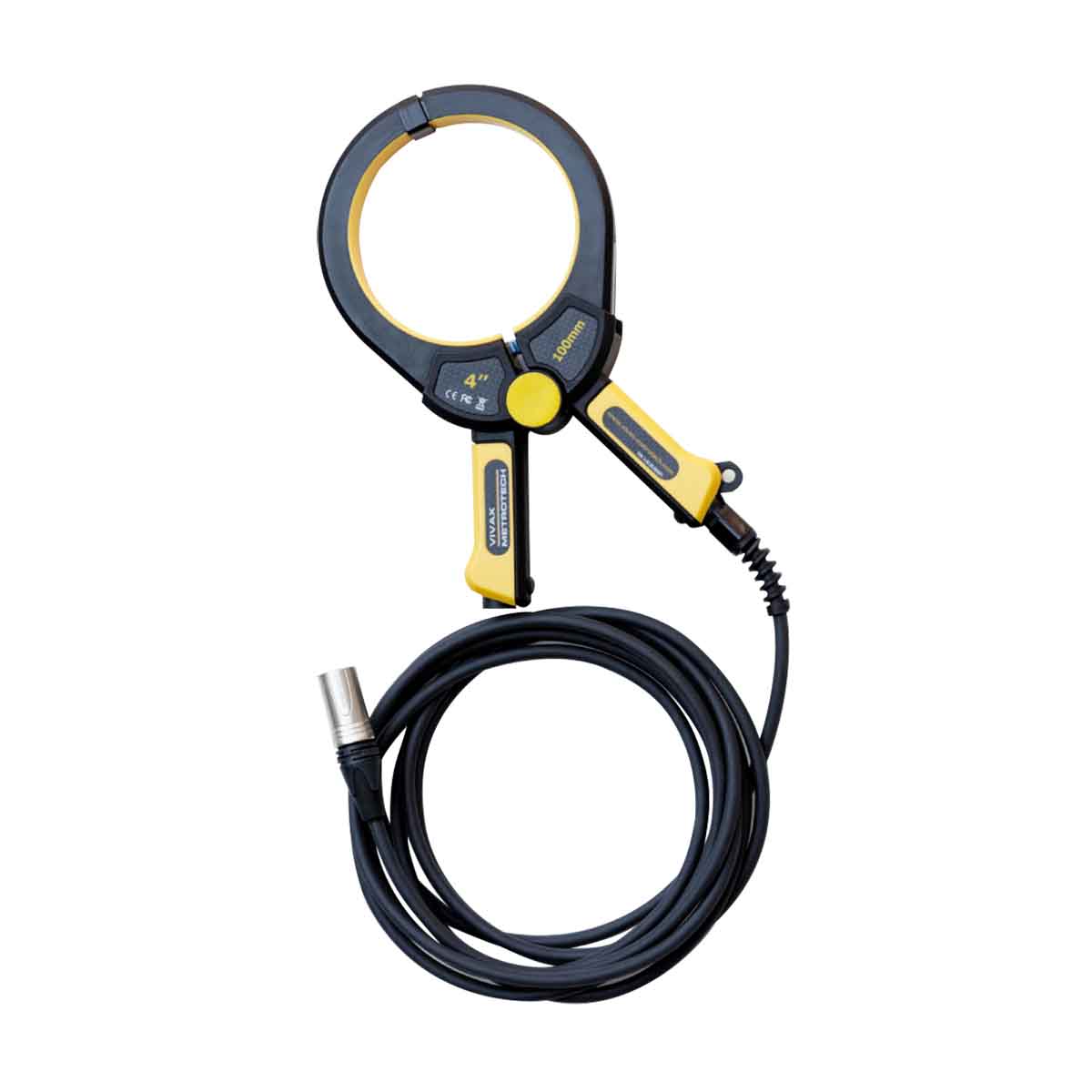

• Mode d'injection : connexion directe sur le câble lorsque cela est possible ; pince à induction (Ø 100 mm) lorsque le câble n'est pas accessible ou ne peut pas être mis hors tension
• Profondeur de détection : les détecteurs de métaux de la gamme atteignent des profondeurs de détection de l'ordre de 30 à 90 cm selon le modèle et la taille de l'objet ; se référer aux spécifications de chaque appareil

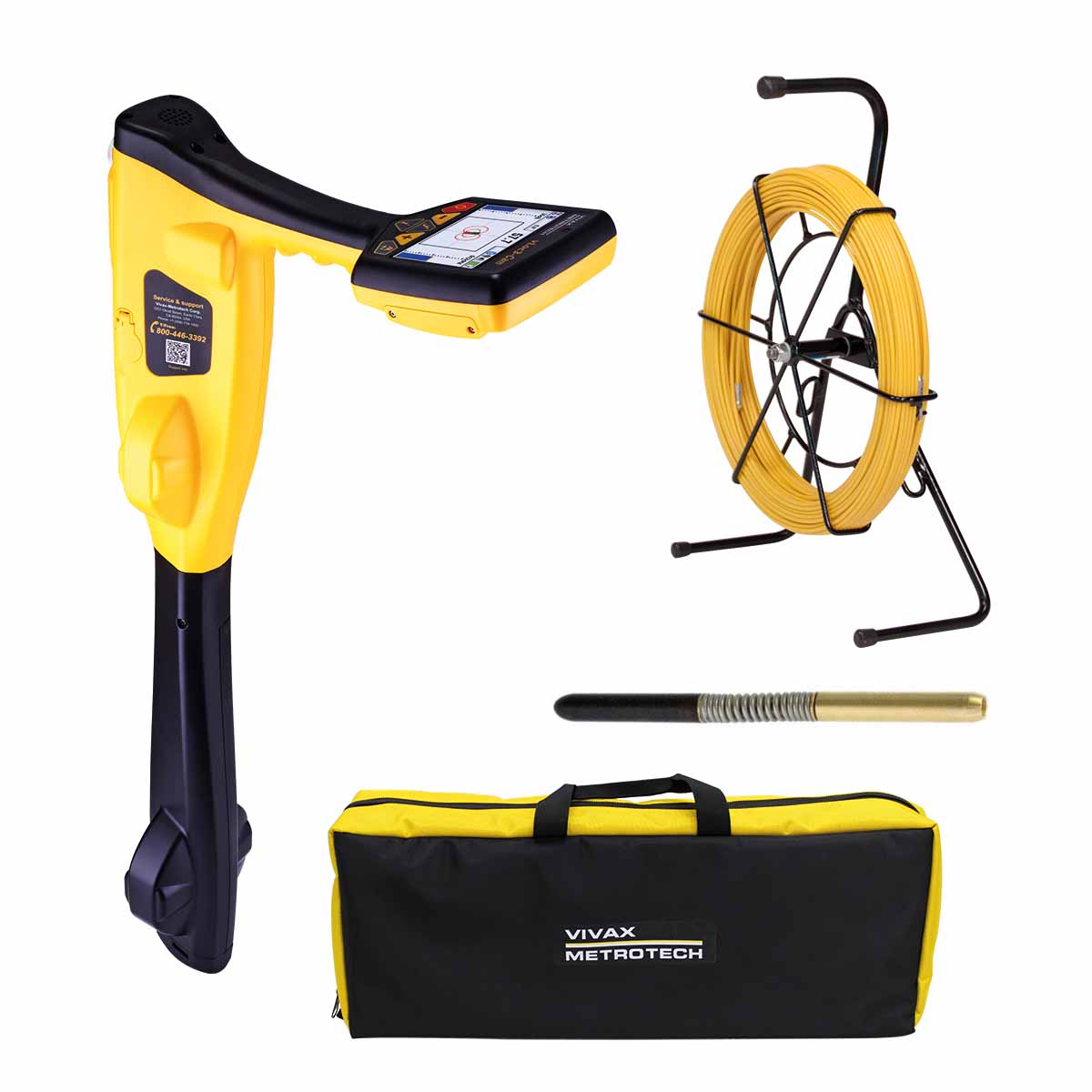

• Polyvalence : certains packs combinent détecteur de sonde, microsonde et aiguille de tirage dans un kit prêt à l'emploi, simplifiant l'équipement à emporter sur le terrain

Questions fréquentes

Quelle différence entre un détecteur de câbles et un détecteur de marqueurs ?

Un détecteur de câbles localise les conducteurs métalliques par émission/réception d'un signal électromagnétique. Un détecteur de marqueurs (type EML100) localise des marqueurs passifs — petits disques ou cylindres enfouis lors des travaux — qui résonnent à une fréquence spécifique lorsqu'ils sont excités par l'appareil. Ces deux types d'outils sont complémentaires sur les réseaux récents qui combinent les deux systèmes de repérage.

Une microsonde peut-elle être utilisée dans n'importe quel fourreau ?

Non. Il faut vérifier que le diamètre de la microsonde est compatible avec le diamètre intérieur libre du conduit et que celui-ci n'est pas obstrué au-delà du point de blocage à localiser. La microsonde est introduite à l'aide d'une aiguille de tirage adaptée au diamètre du fourreau.

La pince à induction remplace-t-elle le raccordement direct au câble ?

La pince à induction (Ø 100 mm) permet d'injecter le signal du générateur sur un câble ou une canalisation sans connexion directe, ce qui est utile lorsque le câble ne peut pas être mis hors tension ou que son accès est difficile. Le couplage est moins efficace qu'un raccordement direct, mais suffisant dans la plupart des cas d'usage terrain.

Peut-on localiser un fourreau en PVC ou en béton avec un détecteur de câbles classique ?

Non directement, car les conduits non métalliques ne conduisent pas le signal électromagnétique. La solution est d'introduire une microsonde dans le fourreau via une aiguille de tirage, puis de localiser la sonde en surface avec un détecteur de sonde compatible 33 kHz.

Quelle autonomie pour les microsondes ?

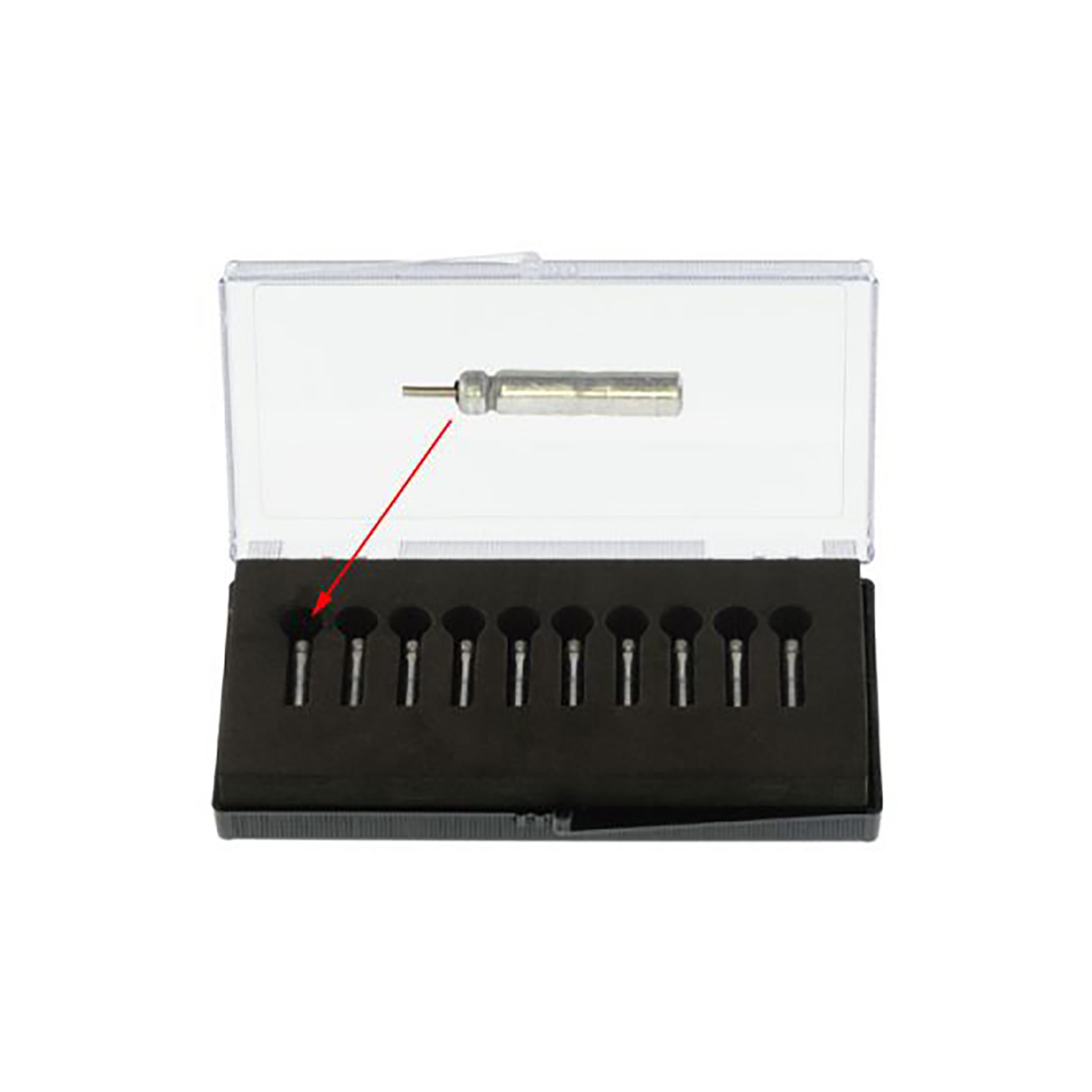

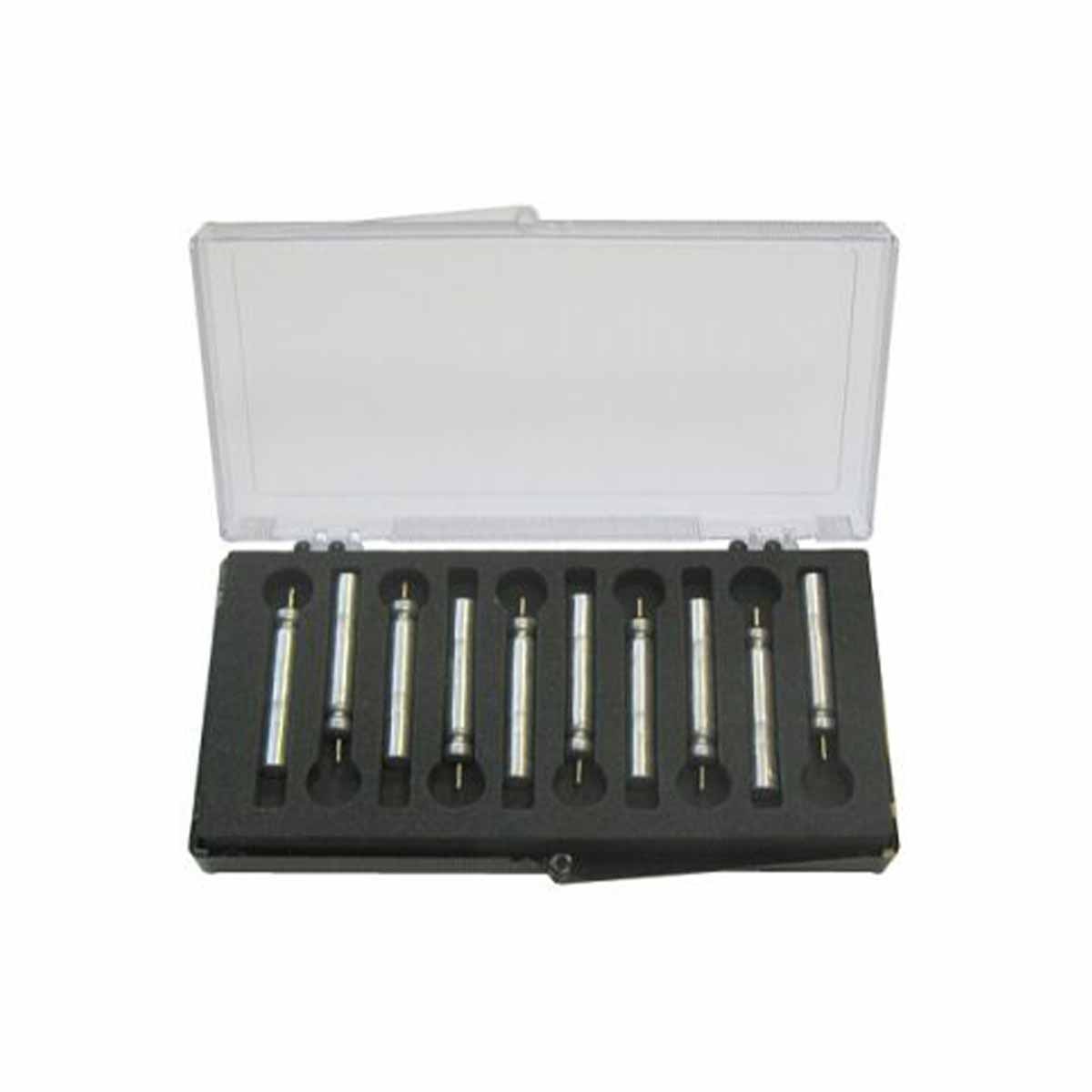

L'autonomie dépend du modèle de pile utilisé (BR425 pour la v6 bakélite, BRB535 pour les v6 et v9 standard). Des lots de piles de rechange sont disponibles dans la catégorie pour assurer la continuité des opérations sur le terrain.
