Machines de déploiement

Machines de déploiement : équipements de tirage et de manutention pour réseaux

Le déploiement de câbles télécom — fibre optique, câbles souterrains ou aériens — nécessite des équipements capables d'exercer des efforts de traction importants tout en garantissant la sécurité des opérateurs et l'intégrité des câbles. Les machines de déploiement couvrent l'ensemble de cette chaîne : du treuil qui génère la force de tirage jusqu'aux élingues et cordes qui transmettent l'effort, en passant par les dynamomètres qui permettent de contrôler la tension appliquée.

Ces matériels sont conçus pour des environnements de chantier exigeants : compacité pour le transport, robustesse face aux conditions climatiques, et capacité de charge adaptée aux câbles lourds ou aux équipements volumineux à déplacer en hauteur.

Les familles de machines de déploiement

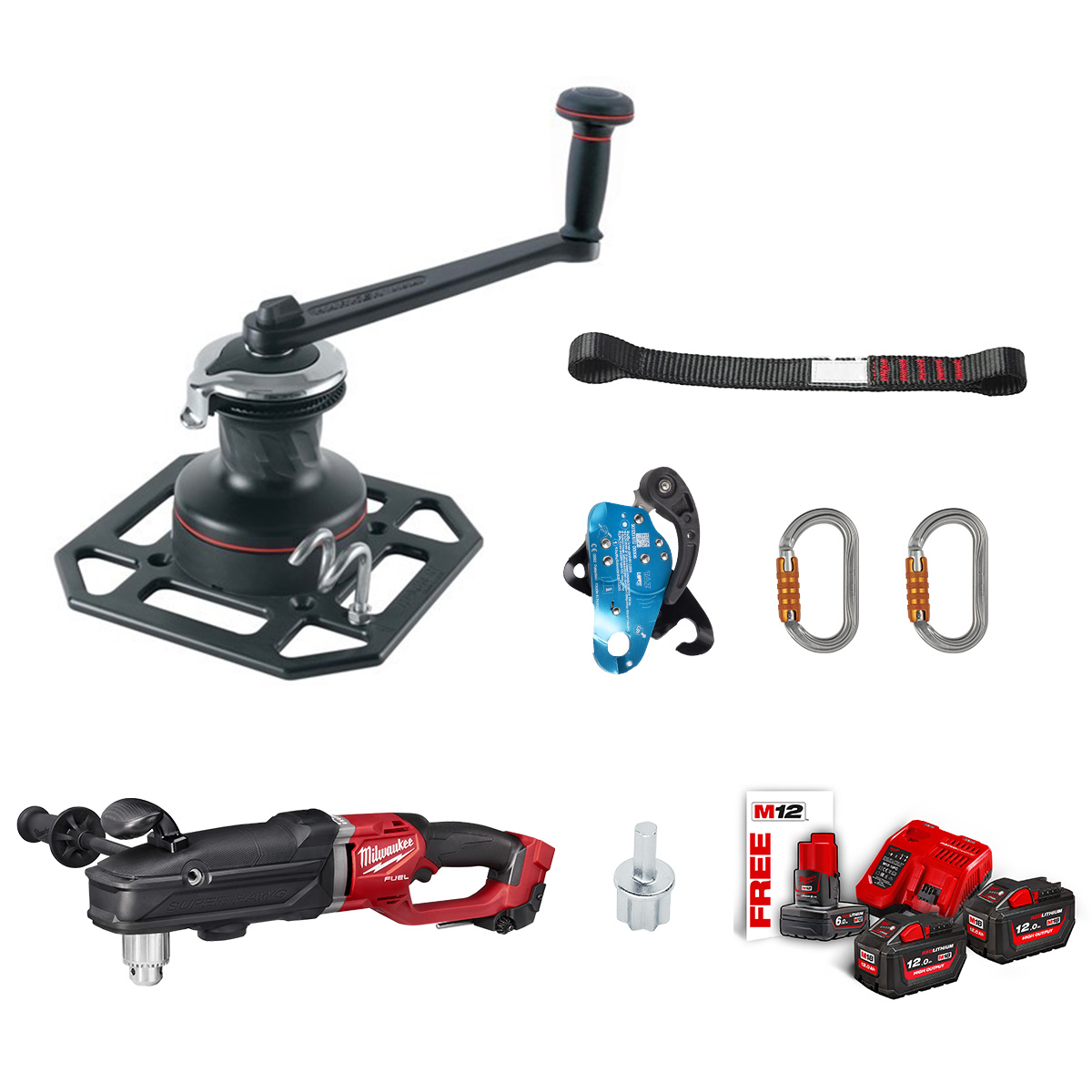

• Treuils et cabestans : dispositifs motorisés (thermiques ou électriques) pour le tirage en fouille ou en hauteur, disponibles selon différentes capacités de charge (de quelques centaines de kg à plusieurs tonnes)

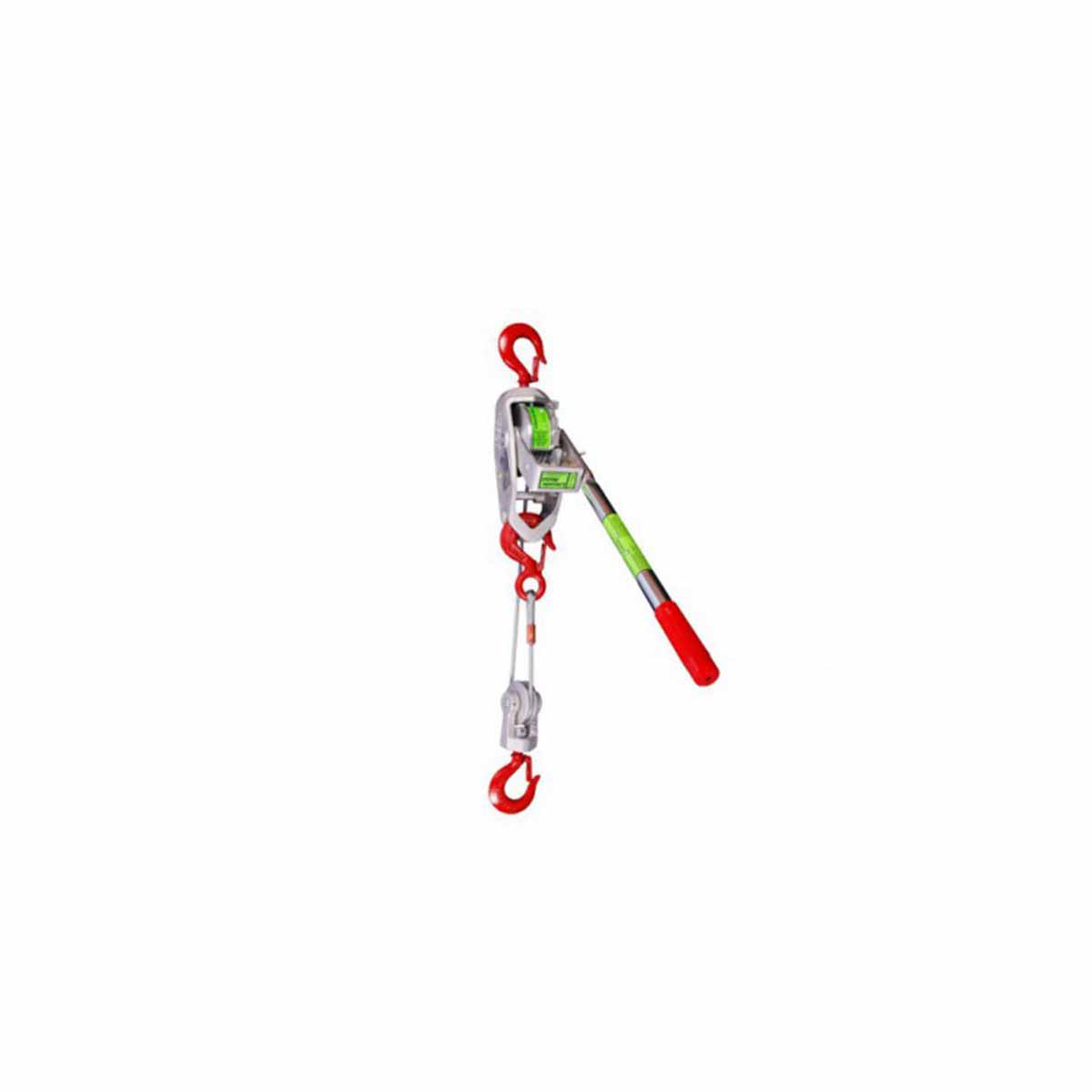

• Palans : systèmes de tirage à brins multiples, légers et compacts, adaptés aux interventions sur appuis ou en hauteur sur poteau
• Dynamomètres : instruments de mesure de la tension de tirage, indispensables pour respecter les efforts maximaux admissibles sur les câbles

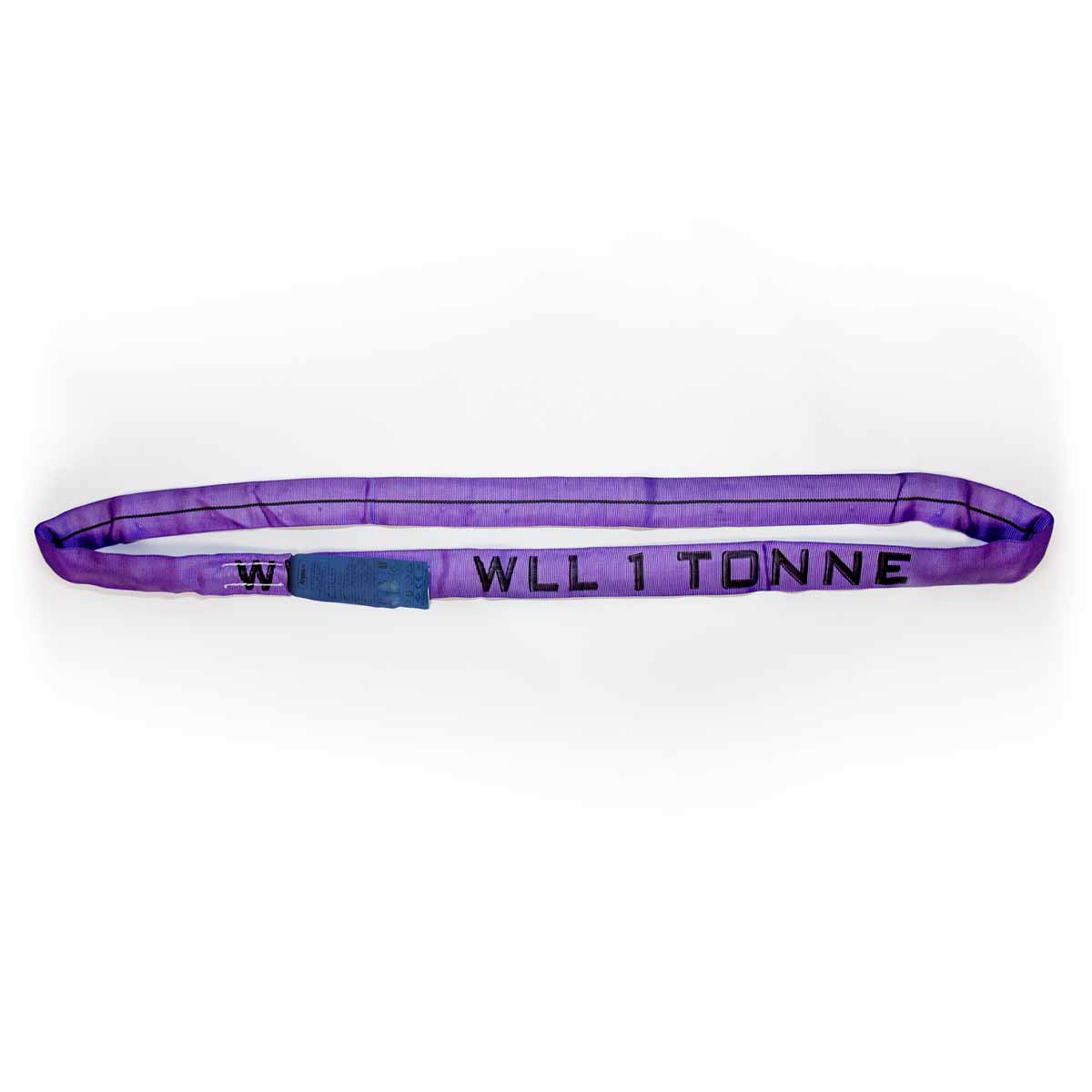

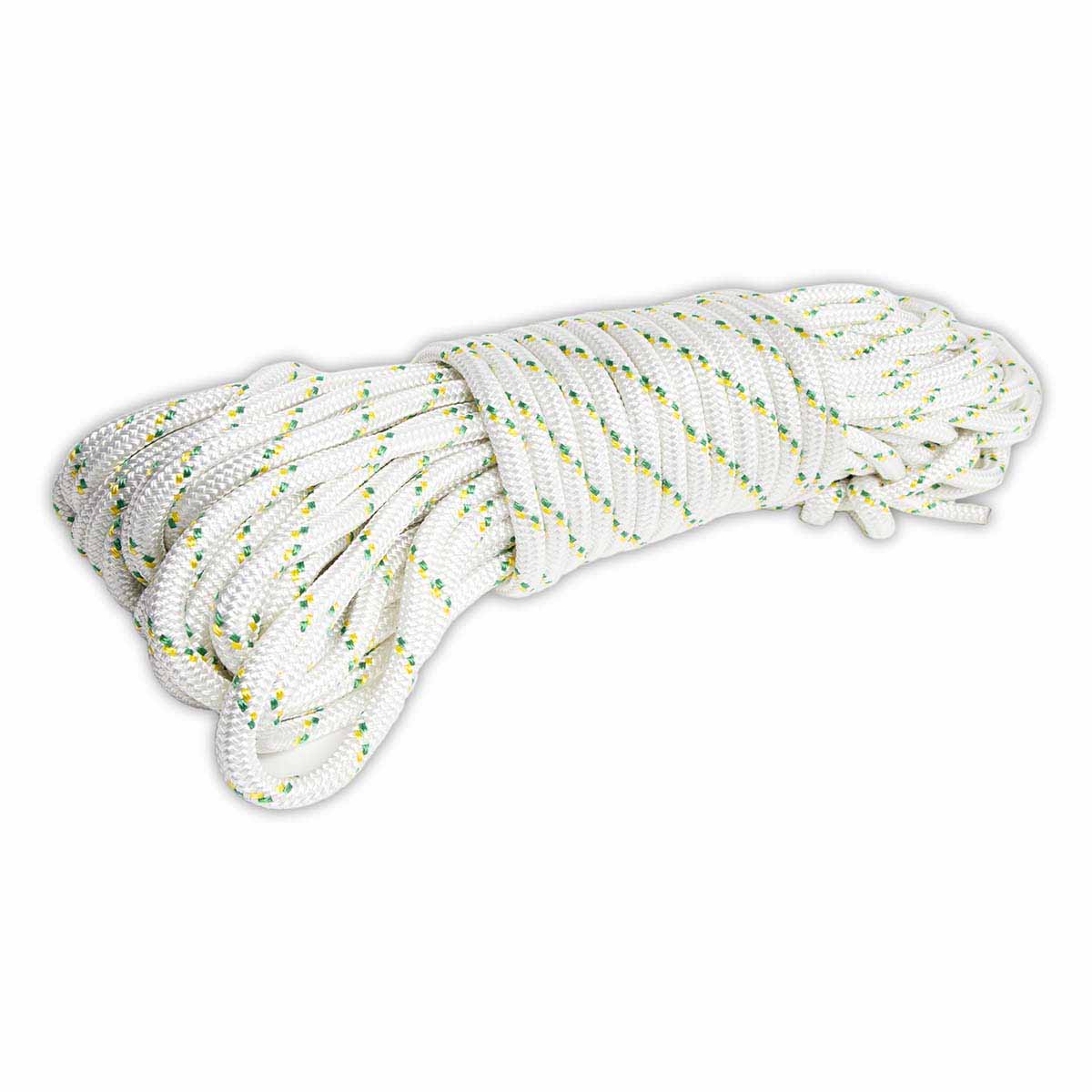

• Cordes et élingues de tirage : cordes polyester double tresse, élingues rondes en fibres haute ténacité, pour la transmission de l'effort entre le treuil et le câble ou la charge

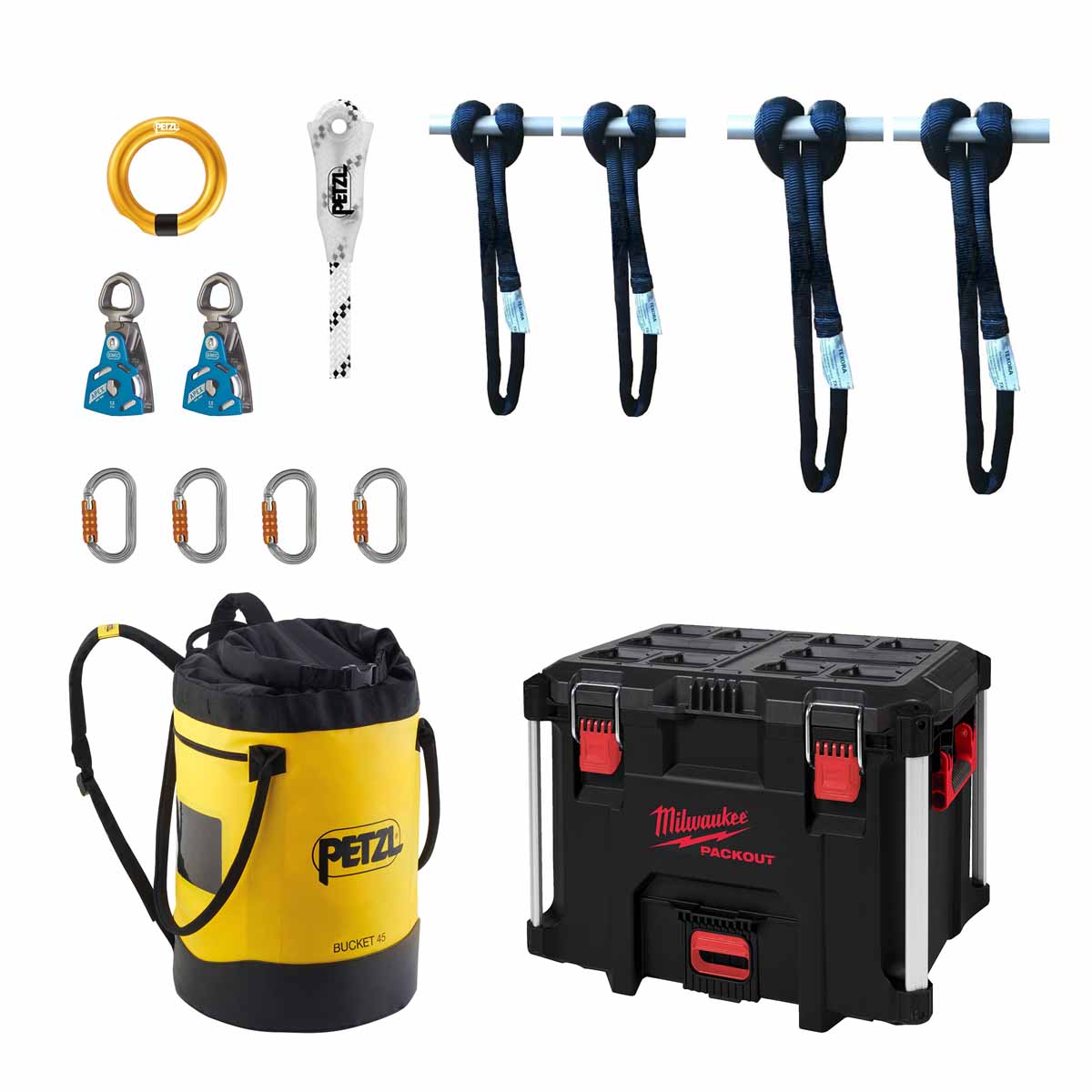

• Accessoires de manutention : manilles, caissons de transport, packs d'accessoires complémentaires pour compléter ou sécuriser les kits de tirage

Comment choisir ses machines de déploiement ?

Plusieurs critères déterminent le choix du matériel selon le type de chantier :

• Capacité de charge : elle doit correspondre aux efforts réels de tirage, avec une marge de sécurité suffisante. Les treuils cabestans sont généralement disponibles en 500, 700 ou 1 000 kg de force de tirage maximale.
• Type d'intervention : tirage souterrain en chambre ou tranchée, pose aérienne sur poteau, manutention en hauteur — chaque situation oriente vers un type de machine différent
• Compacité et poids : pour les interventions en hauteur ou dans des espaces confinés, la masse de l'équipement et sa facilité de transport sont déterminantes
• Motorisation : les treuils thermiques offrent une autonomie sur chantier sans alimentation électrique ; les modèles mécaniques conviennent aux tirages ponctuels ou aux petites portées
• Accessoires associés : la disponibilité d'un pack complet (corde, élingues, manilles, caisson de transport) simplifie la logistique et garantit la compatibilité des éléments entre eux
• Résistance à l'abrasion des cordes : pour les tirages en fourreau ou sur terrain difficile, une corde double tresse en polyester haute ténacité est recommandée

Questions fréquentes

Quelle différence entre un treuil cabestan et un palan ?

Un treuil cabestan génère une force de tirage en continu par enroulement de la corde autour d'un tambour motorisé ; il est adapté aux longs tirages et aux charges importantes. Un palan fonctionne par démultiplication mécanique sur plusieurs brins, sans motorisation ; il est plus léger et convient aux ajustements de tension ou aux interventions ponctuelles en hauteur.

À quoi sert un dynamomètre sur un chantier de tirage ?

Il mesure en temps réel la tension exercée sur le câble lors du tirage, permettant de ne pas dépasser les efforts maximaux admissibles définis par le fabricant du câble et ainsi d'éviter tout endommagement des fibres ou des gaines.

Peut-on utiliser ces machines pour des câbles autres que la fibre optique ?

Oui. Les treuils, palans et accessoires de tirage s'utilisent pour tout type de câble télécom (cuivre, coaxial, fibre), mais aussi pour la manutention d'équipements lourds (boîtiers, antennes) sur les sites d'installation.

Quelles précautions pour le transport des treuils thermiques ?

Un caisson de transport adapté protège le matériel contre les chocs et les projections lors des déplacements entre chantiers. Certains modèles disposent d'emplacements moulés spécifiques au treuil et à ses accessoires pour éviter tout mouvement interne.
