Mesure fibre optique : instruments et méthodes de test

La qualification d'un réseau fibre optique repose sur plusieurs familles de mesures complémentaires. Chaque étape — de la vérification de continuité à la caractérisation complète d'un lien par réflectométrie — requiert des instruments adaptés au type de fibre (monomode, multimode), aux connecteurs en place et à la technologie réseau (FTTX, PON, XGS-PON, OM3…). Un équipement calibré et adapté conditionne la fiabilité des résultats et la détection précoce des défauts.

Les familles de mesure fibre optique

• Photomètres : mesurent la puissance optique en dBm ou dB sur une ou plusieurs longueurs d'onde. Les modèles sélectifs gèrent les technologies PON (GPON, XGS-PON, 10G-EPON) en détectant automatiquement les signaux descendants simultanés.

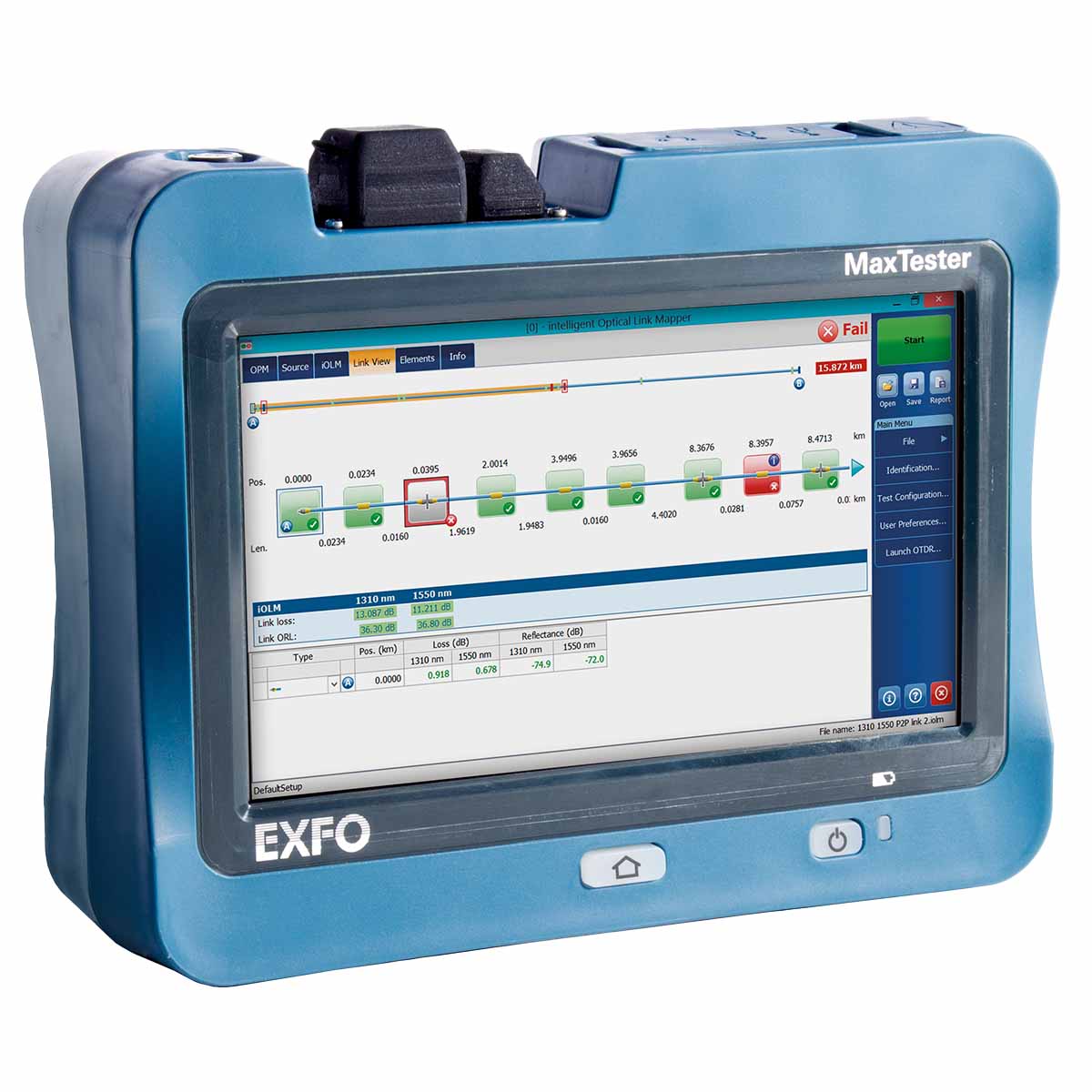

• Réflectomètres OTDR : tracent le profil de pertes d'un lien optique, localisent les épissures, connecteurs et ruptures, et mesurent la réflectance. Les modèles compacts à écran tactile conviennent au déploiement FTTH en terrain.

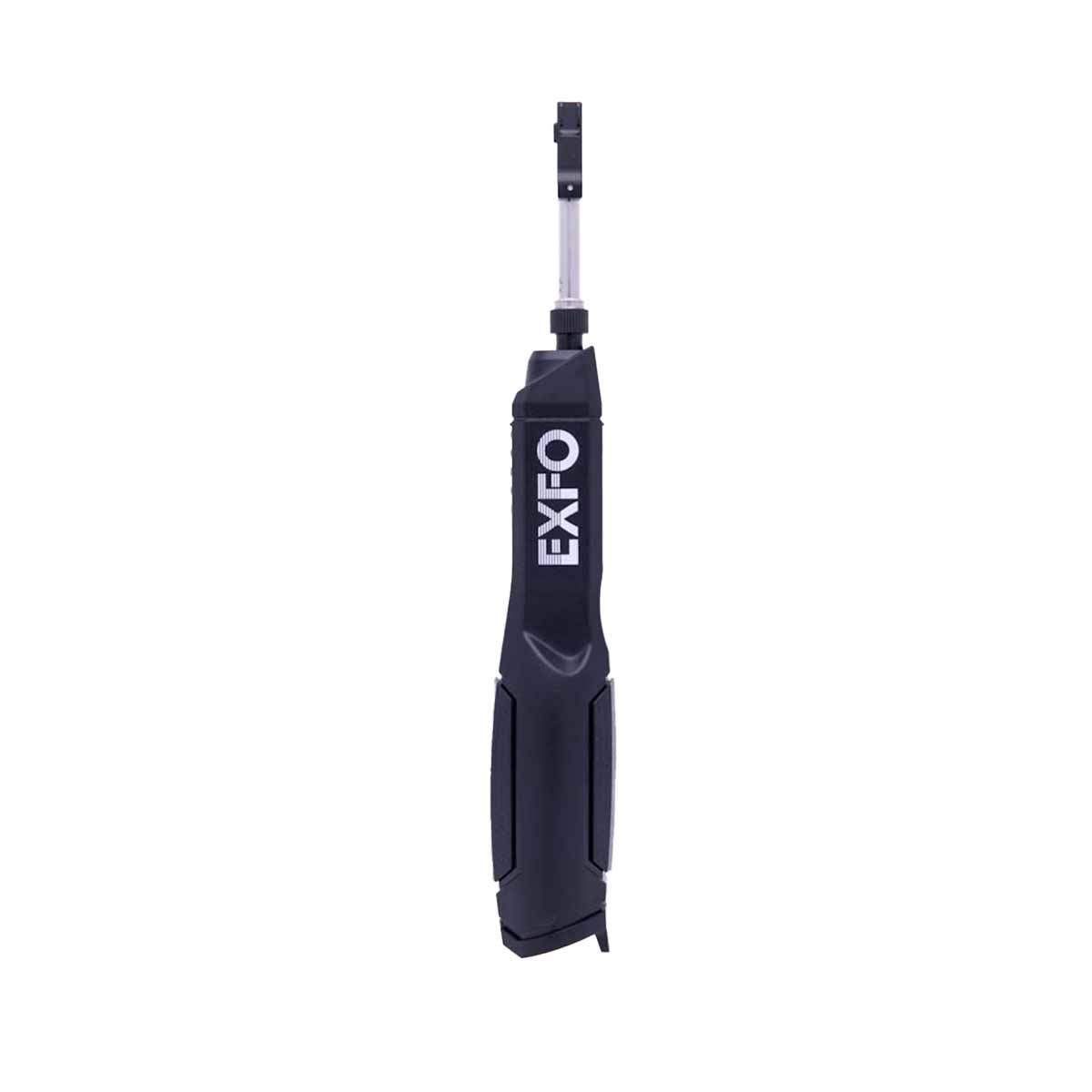

• Inspections fibre : microscopes optiques et sondes d'inspection (filaires ou sans fil, compatibles SX/DX/MPO) permettent d'examiner l'état de face des connecteurs et de détecter rayures et contaminations avant toute connexion.

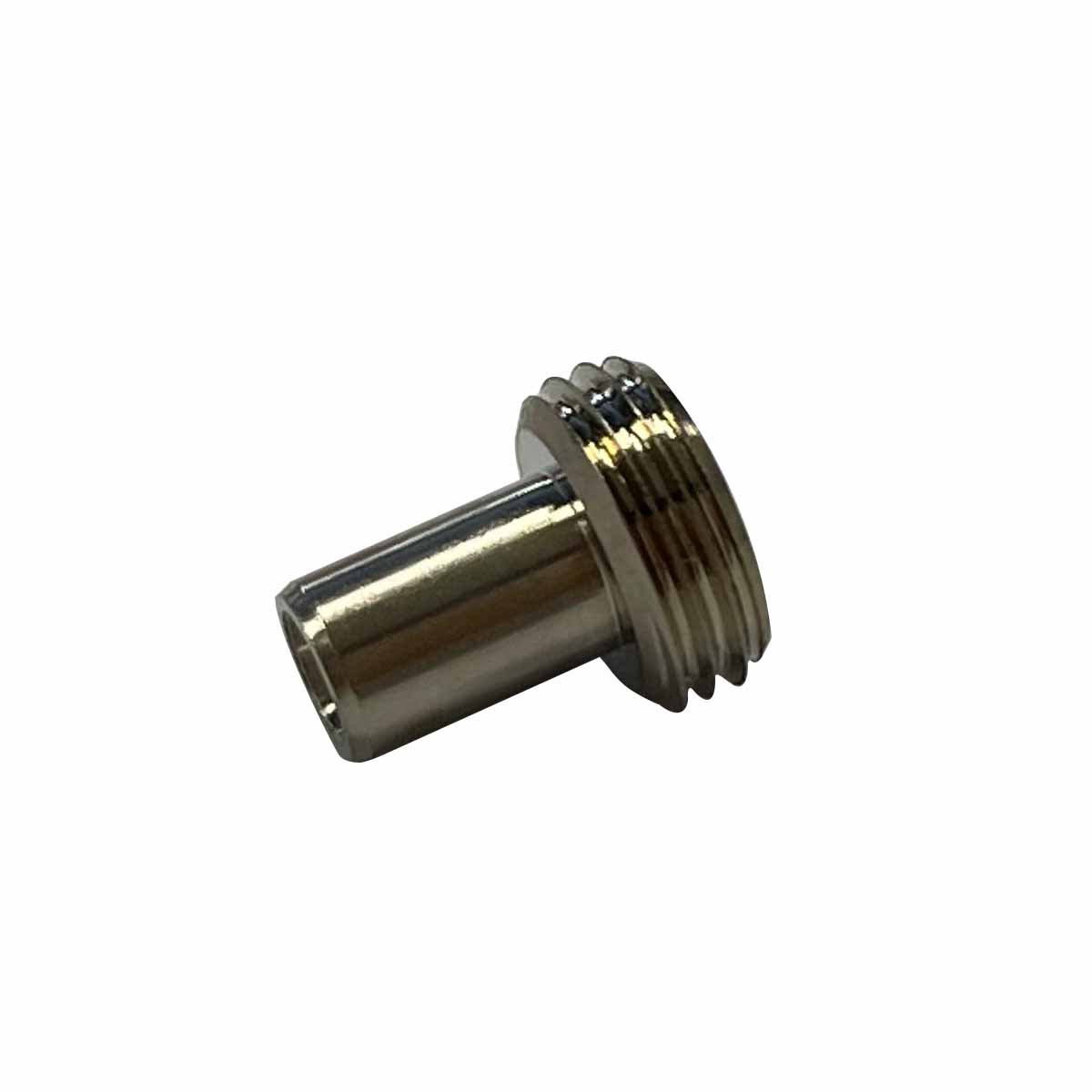

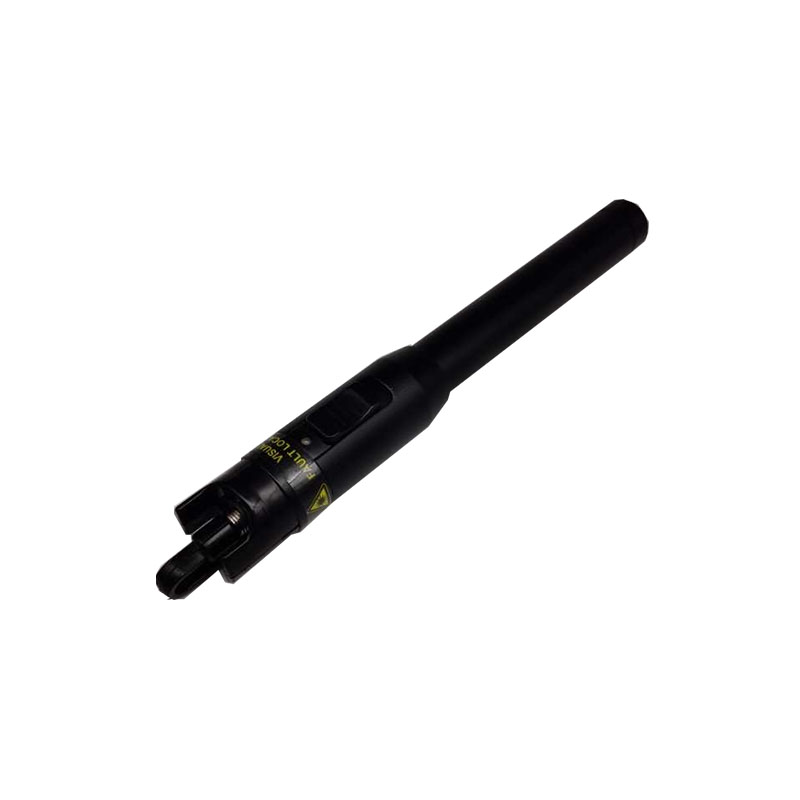

• Localisateurs visuels de défauts : sources laser visible (650–670 nm) qui illuminent la fibre pour repérer courbures, cassures et connecteurs défectueux à l'œil nu. Disponibles en format stylo ou en version connectée à double source et puissance réglable.

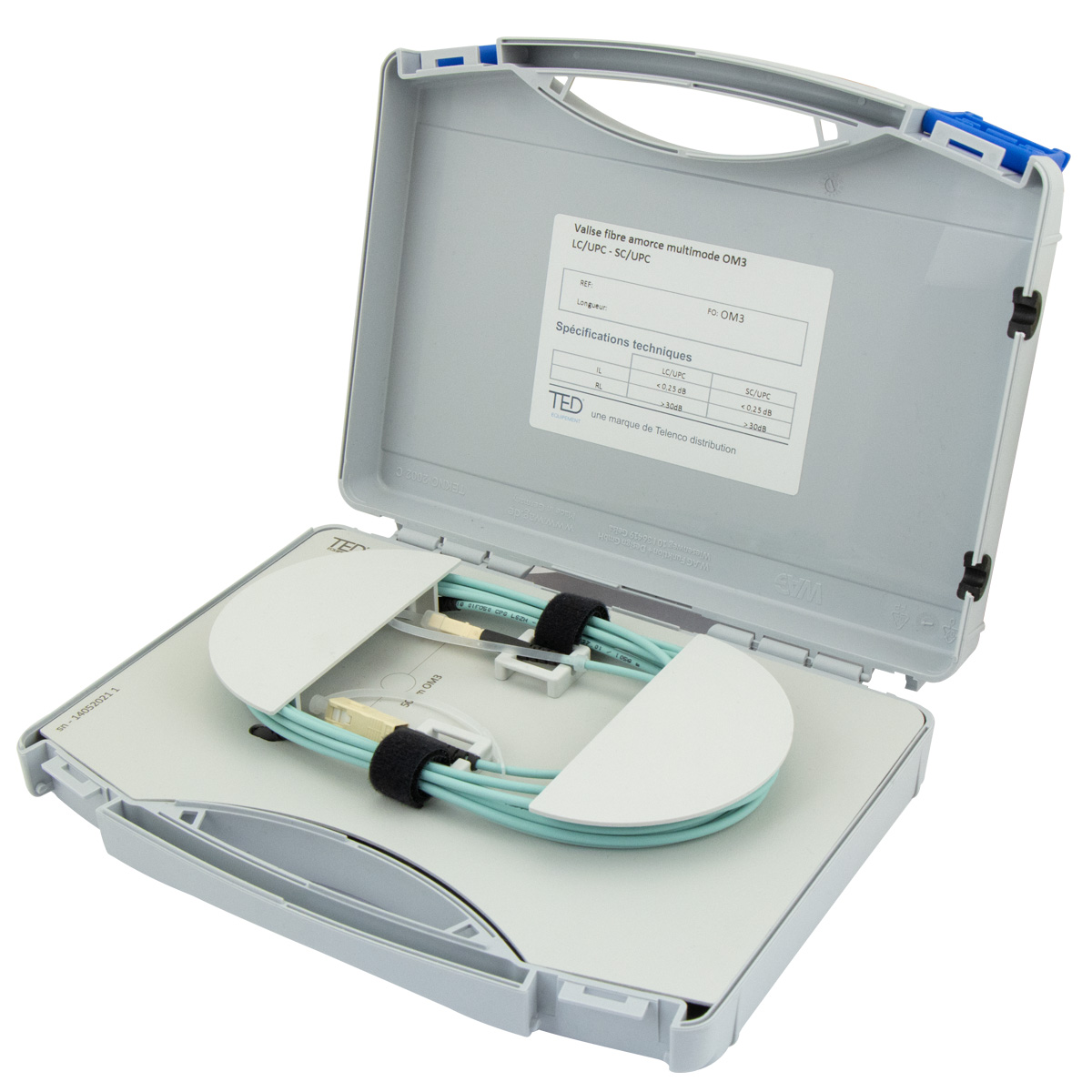

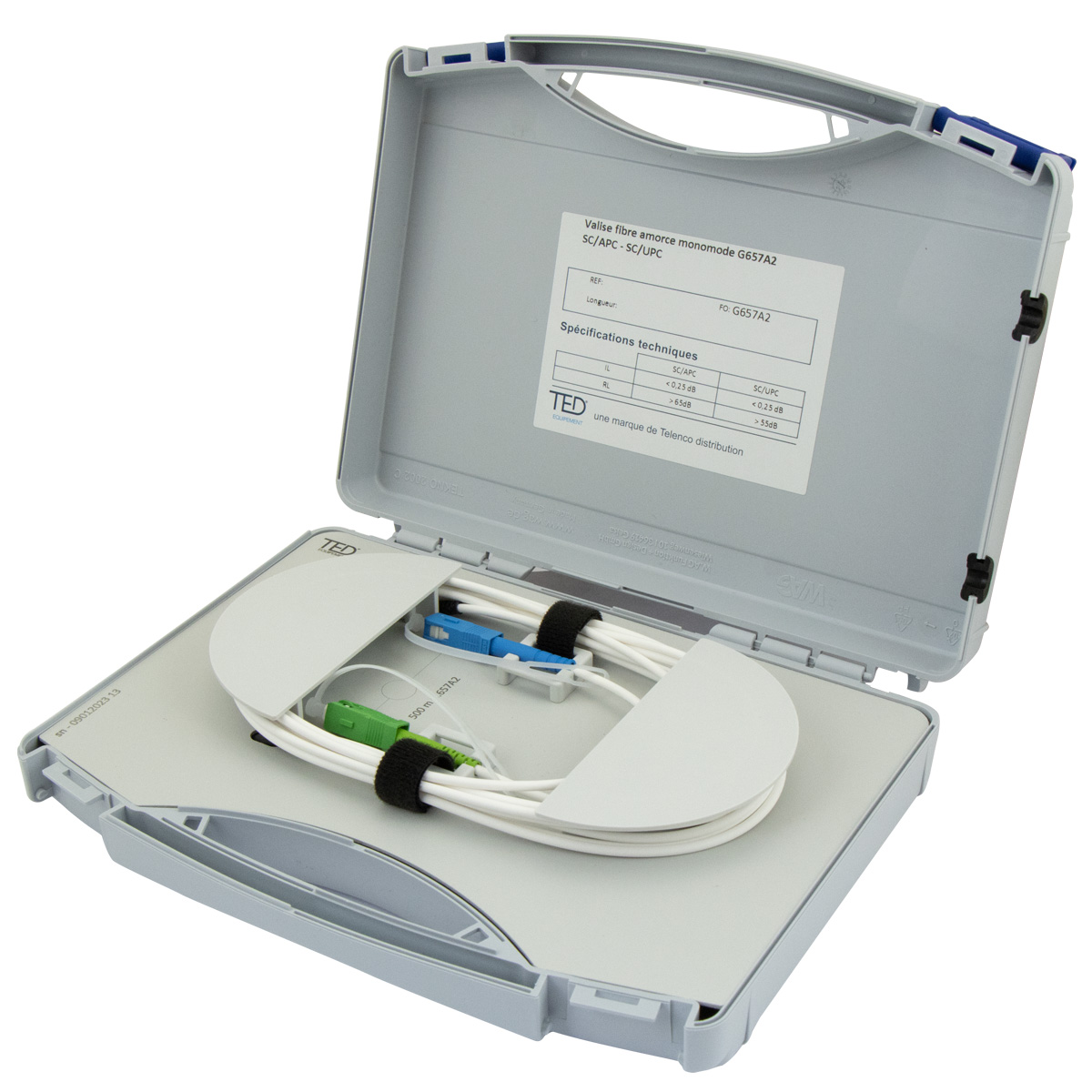

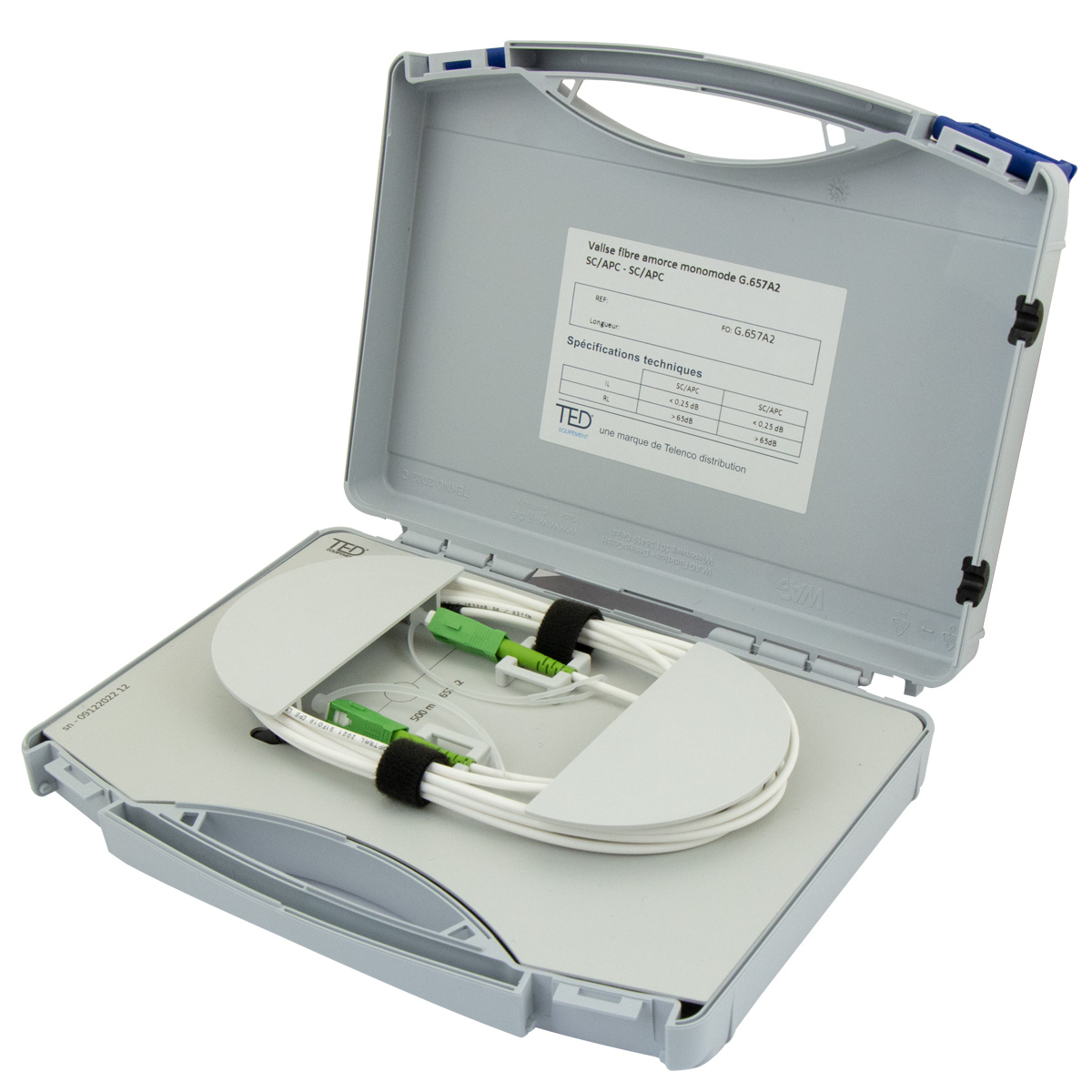

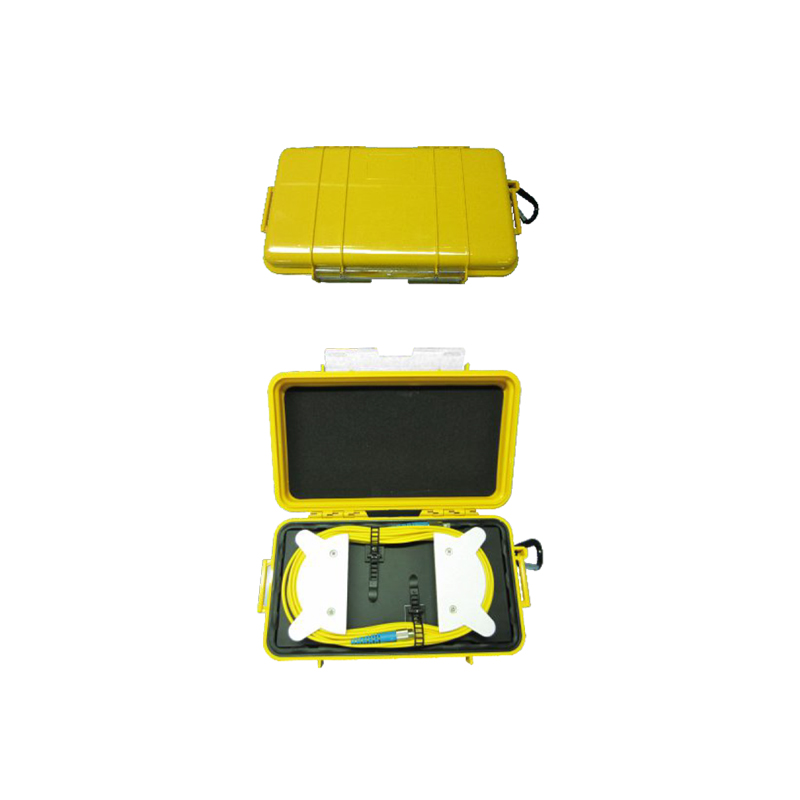

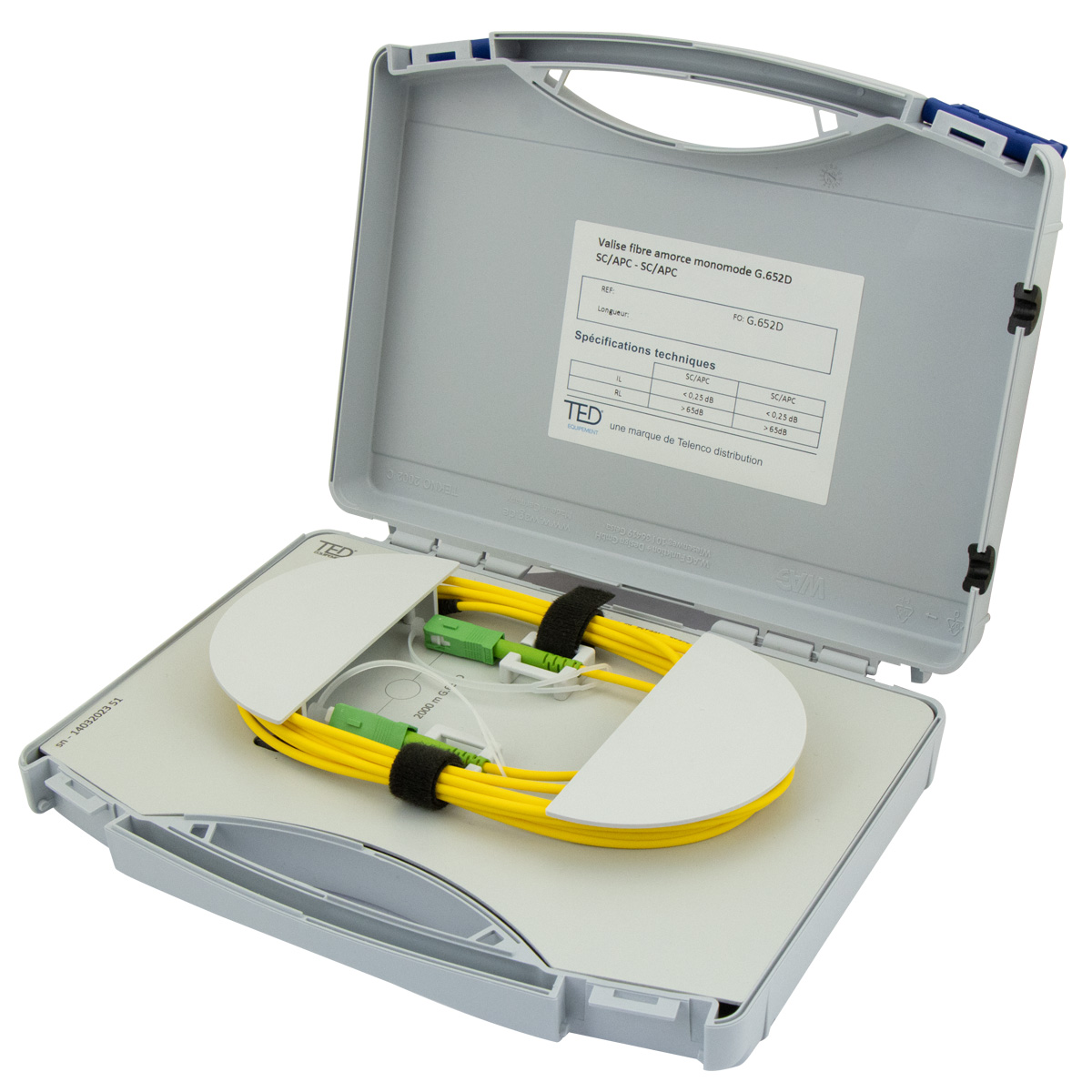

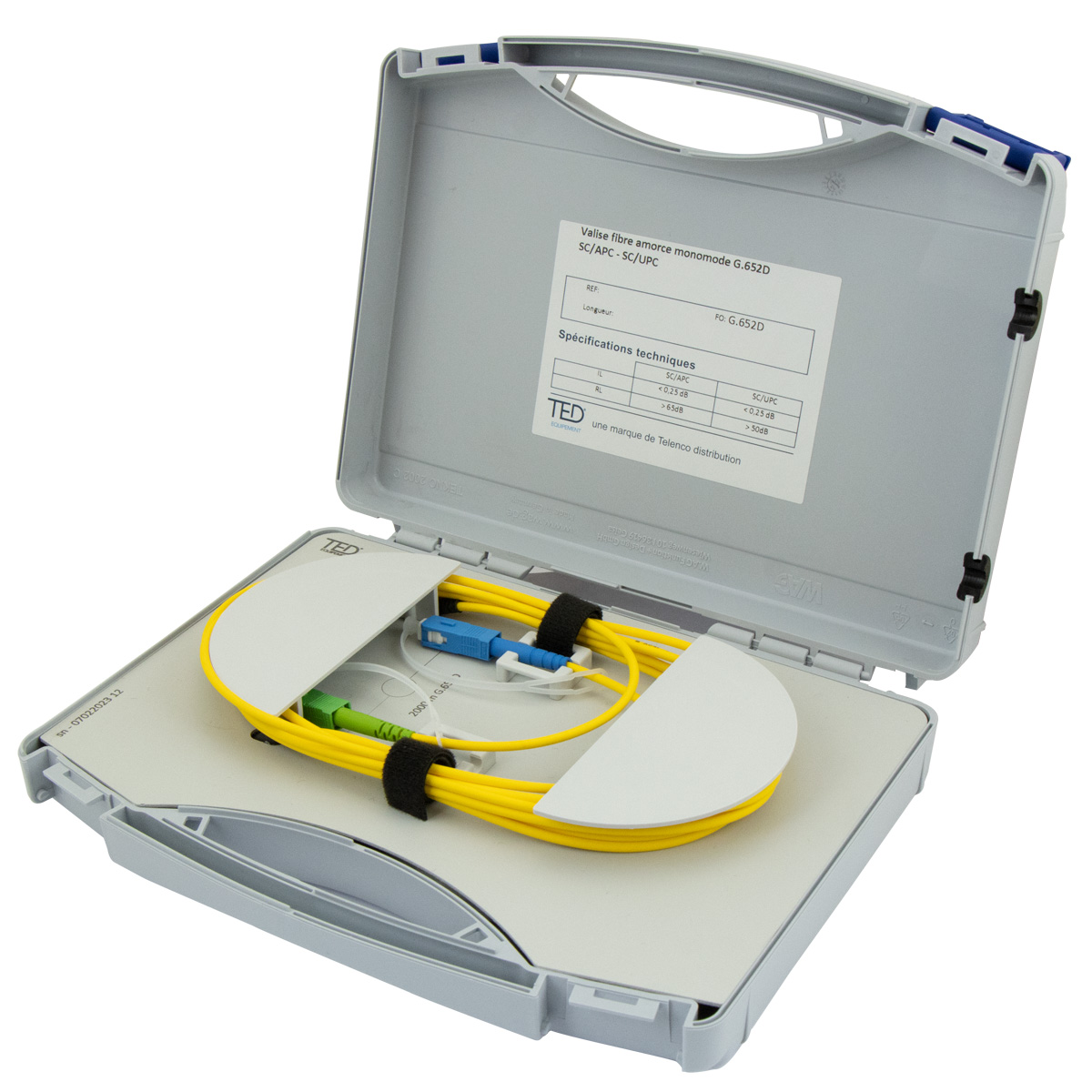

• Fibres amorces : bobines de fibre précâblées (monomode G.652D, G.657A2 ou multimode OM3) utilisées en OTDR pour éliminer la zone morte de départ et atteindre le premier connecteur à tester. Les longueurs disponibles varient selon les besoins de caractérisation.

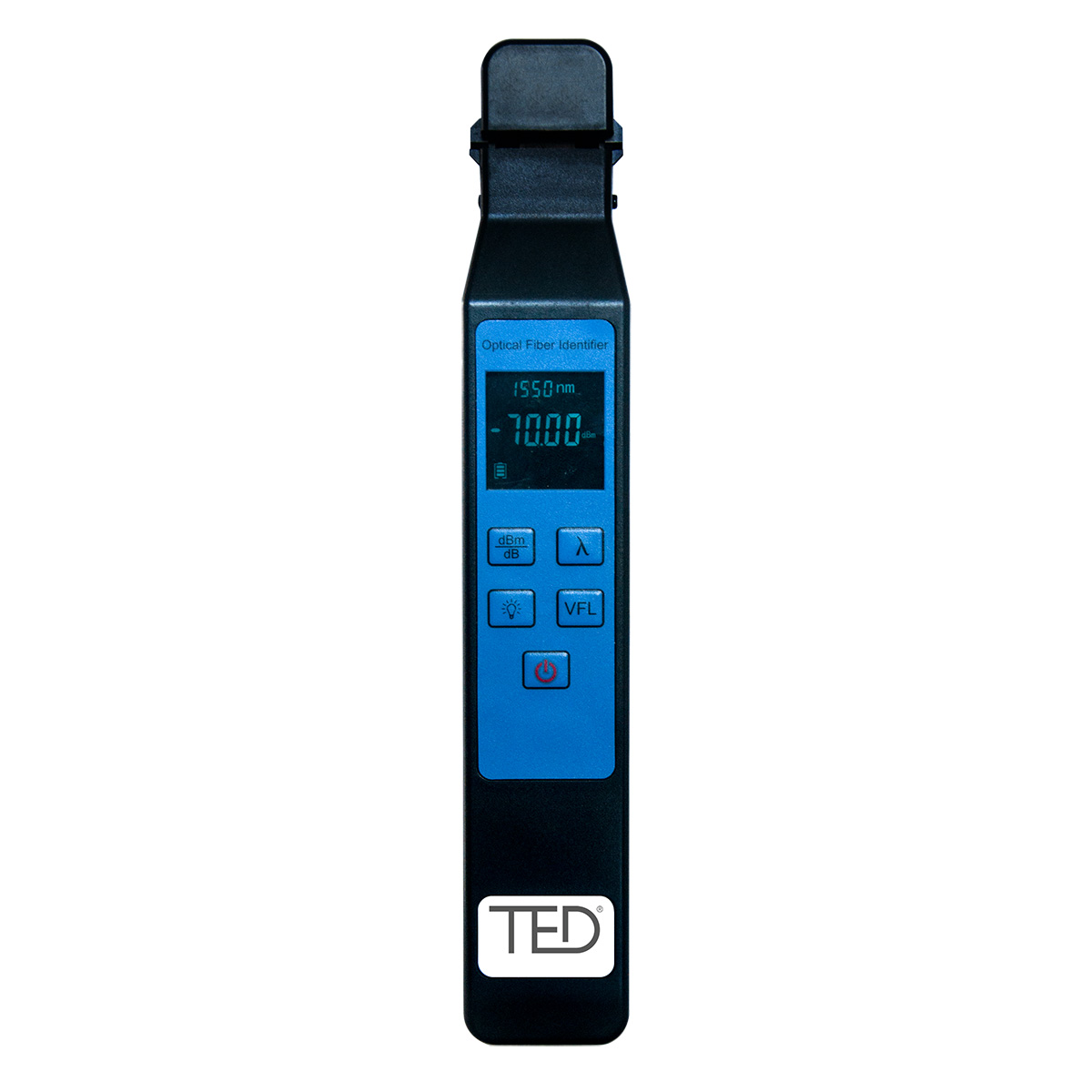

• Pinces à trafic fibre optique : détection non intrusive d'un signal actif sur une fibre sans interruption de service, avec identification du sens de circulation du signal.

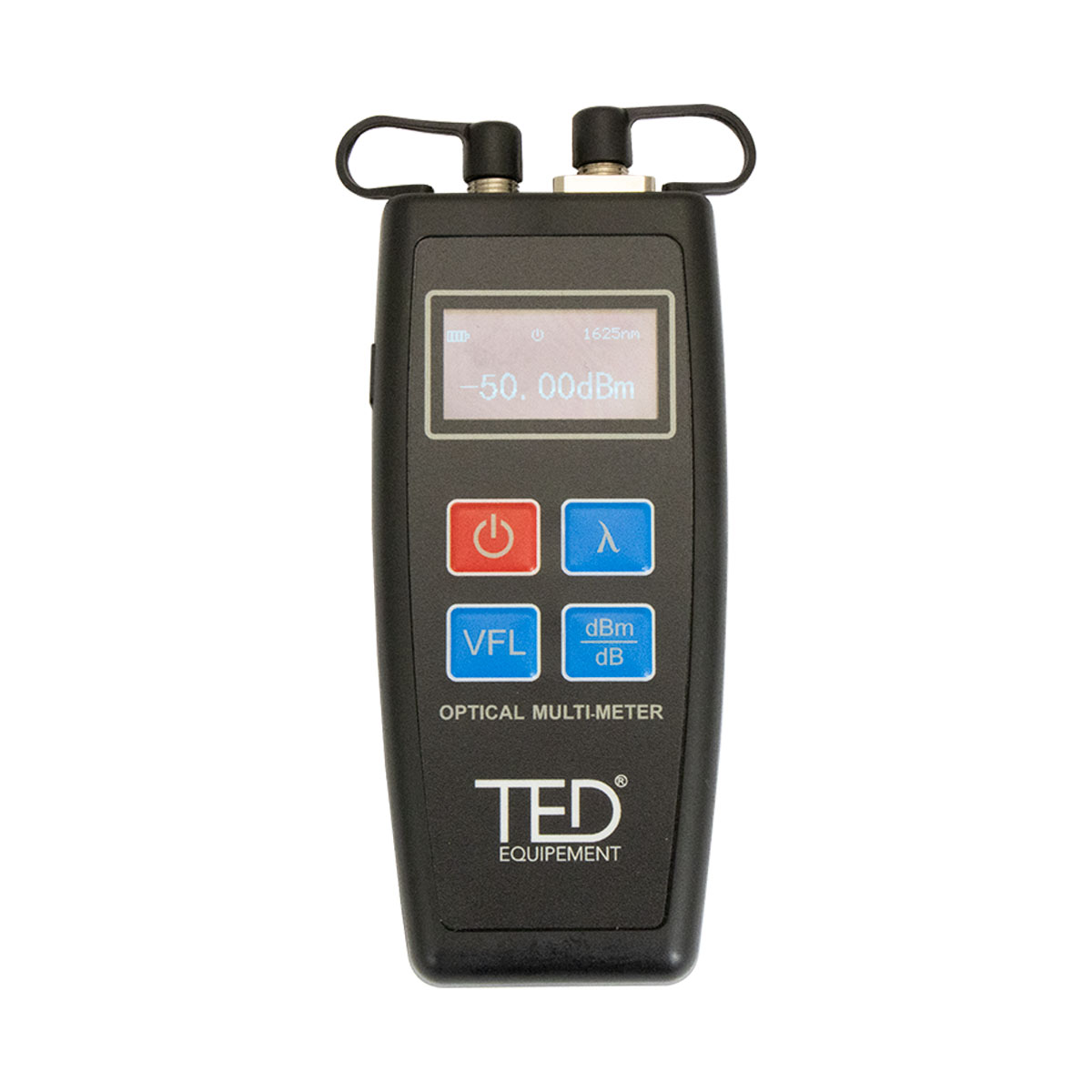

• Multimètres optiques : combinent source et récepteur pour une mesure bidirectionnelle de l'affaiblissement, parfois avec localisateur de défaut intégré.

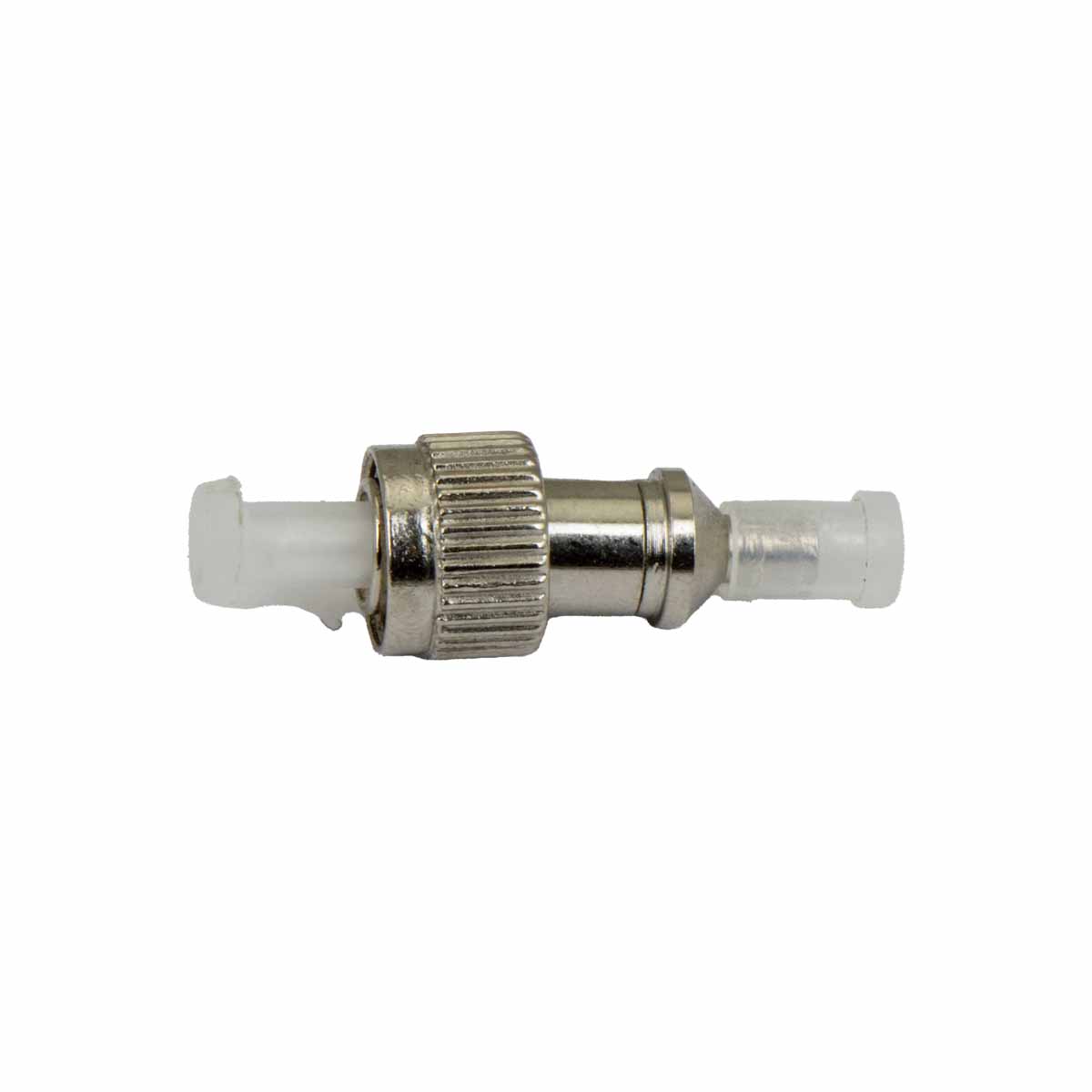

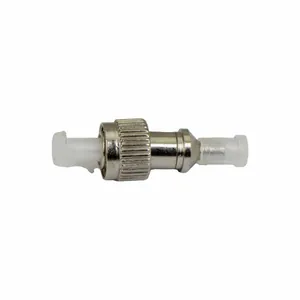

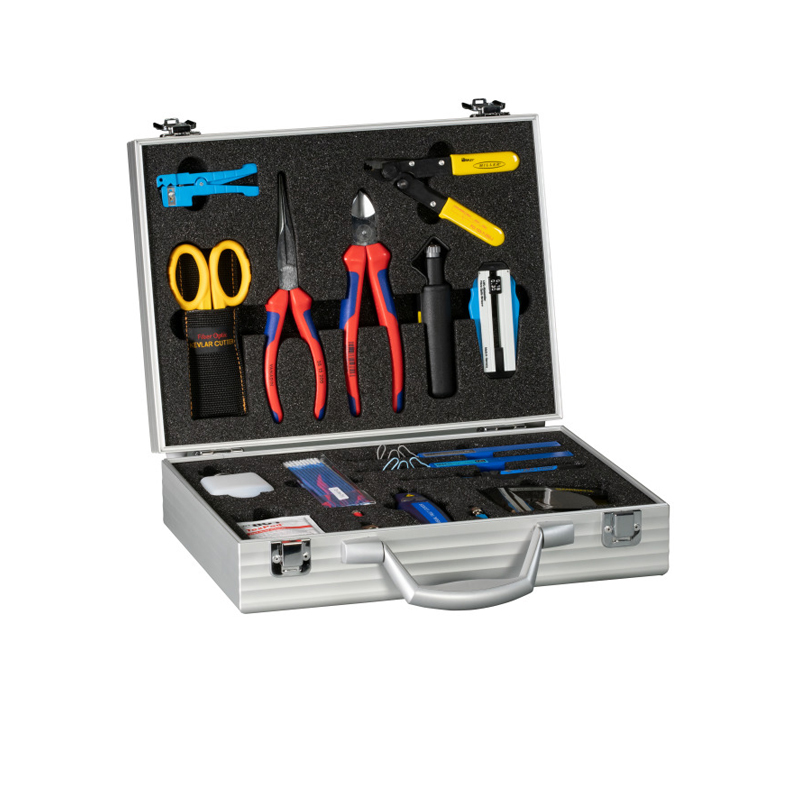

• Accessoires de mesure : kits de câbles adaptateur (LC multimode, SC/APC, SC/UPC), réflecteurs calibrés pour tests à l'interface abonné, et tout consommable nécessaire à la mise en œuvre des instruments.

Comment choisir ses instruments de mesure fibre optique ?

Type de fibre et connecteurs : vérifier la compatibilité monomode / multimode et le format de connecteur (LC, SC, FC, ST — férule 1,25 mm ou 2,5 mm) pour chaque instrument.

Technologie réseau :

• Réseaux PON actifs (GPON, XGS-PON, 10G-EPON) → photomètre sélectif ou PON-aware capable de distinguer les longueurs d'onde des flux descendants.
• Liens point à point ou campus → photomètre standard avec source externe ou kit de photométrie quad.

Dynamique OTDR : exprimée en dB, elle détermine la portée maximale mesurable. Des dynamiques autour de 38–39 dB sont courantes pour les déploiements FTTX sur monomode 1310/1550 nm.

Longueur de la fibre amorce : doit être au moins égale à la zone morte de l'OTDR utilisé — généralement plusieurs centaines de mètres pour les réflectomètres compacts, jusqu'à 2 000 m pour les liens longue distance.

Portabilité et terrain : pour les interventions en extérieur ou dans des armoires de rue, privilégier les appareils compacts avec écran tactile haute luminosité et autonomie batterie suffisante.

Inspection préalable : l'état des connecteurs conditionne la qualité de toute mesure. Une sonde d'inspection ou un microscope 400× devrait être systématiquement utilisé avant toute connexion ou mesure OTDR.

Questions fréquentes

Quelle est la différence entre un photomètre et un OTDR ?

Un photomètre mesure la puissance optique en bout de lien — il donne la perte totale d'une liaison mais ne localise pas les défauts. Un OTDR envoie des impulsions et analyse les rétrodiffusions pour cartographier chaque événement (connecteur, épissure, rupture) le long de la fibre avec sa position et sa perte associée.

Pourquoi utiliser une fibre amorce avec un OTDR ?

L'OTDR présente une zone morte au départ liée à la puissance de l'impulsion émise. Sans fibre amorce, le premier connecteur du lien tombe dans cette zone aveugle et ne peut pas être caractérisé. La fibre amorce repousse cette zone morte avant le début du lien à tester.

Peut-on mesurer un réseau XGS-PON avec un photomètre standard ?

Non — un réseau XGS-PON transporte plusieurs longueurs d'onde simultanées sur la même fibre. Un photomètre standard ne peut pas distinguer les signaux ; un modèle sélectif ou PON-aware est nécessaire pour mesurer chaque flux séparément à l'interface abonné.

Quel localisateur de défaut choisir pour des interventions terrain ?

Les formats stylo (longueur d'onde 650 nm, connecteur universel FC/SC/ST 2,5 mm) couvrent la plupart des besoins de continuité et de localisation rapide. Pour les interventions sur des réseaux actifs ou des configurations plus complexes, un localisateur connecté à puissance réglable offre plus de flexibilité et une portée accrue.

L'inspection des connecteurs est-elle vraiment indispensable ?

Oui. La contamination des faces de connecteur (poussière, huile, résidu de nettoyage) est l'une des principales causes de pertes excessives et de réflexions anormales. Un examen au microscope 400× ou à la sonde d'inspection avant toute connexion évite la majorité des problèmes de mesure et d'exploitation.
