Testeurs et contrôleurs électriques

Testeurs et contrôleurs électriques : mesure, vérification et conformité

La sécurité d'une intervention sur une installation électrique repose sur la capacité à mesurer, contrôler et vérifier les grandeurs électriques fondamentales : présence ou absence de tension, résistance d'isolement, continuité des conducteurs, impédance de boucle de terre et valeur du courant. Les testeurs et contrôleurs électriques couvrent l'ensemble de ces besoins, du vérificateur de poche utilisé avant toute opération sous tension aux appareils multifonctions pour la qualification d'installations complètes.

Ces instruments s'adressent aux électriciens, techniciens de maintenance industrielle, installateurs télécom et installateurs IRVE (infrastructures de recharge pour véhicules électriques).

Les familles de testeurs et contrôleurs électriques

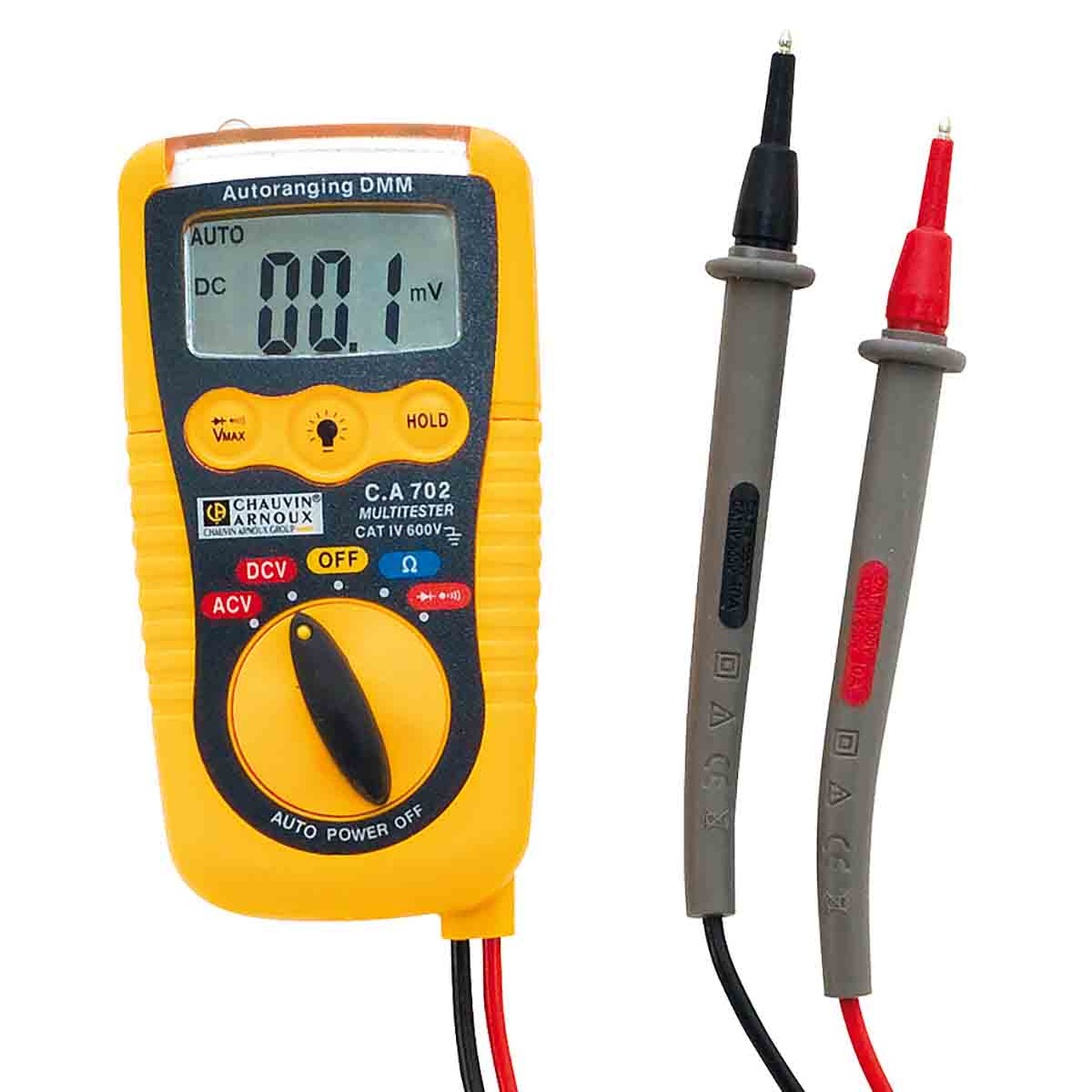

• Multimètres : multimètres numériques portables à sélection automatique ou manuelle de calibre pour la mesure de tension AC/DC, résistance, continuité, capacité et fréquence ; modèles compacts pour usage quotidien sur le terrain

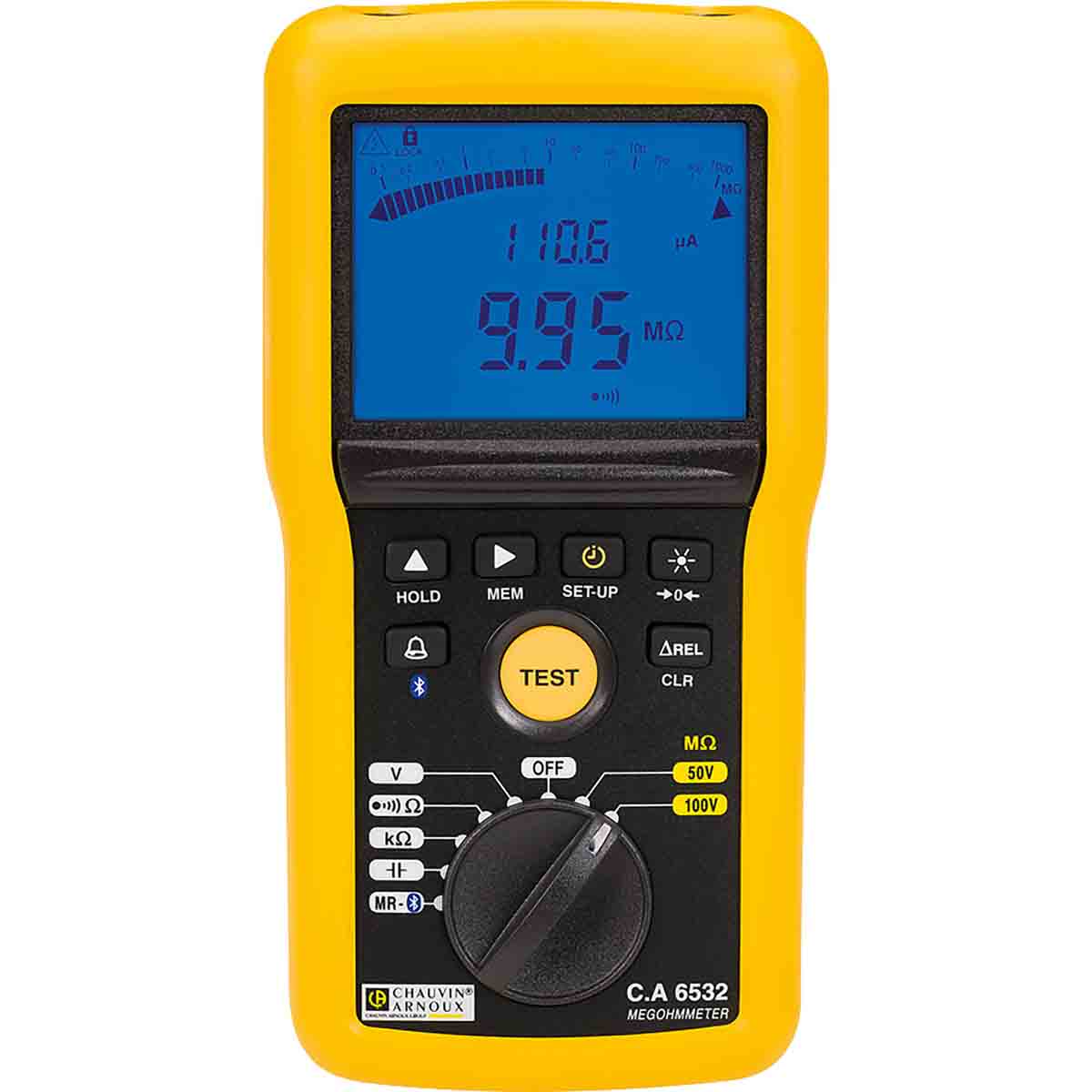

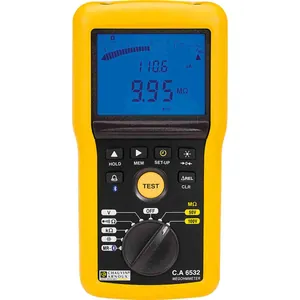

• Mégohmmètres : instruments de mesure de la résistance d'isolement pour détecter le vieillissement ou la dégradation de l'isolation des câbles et équipements ; certains modèles combinent les fonctions de mégohmmètre et de multimètre (C.A 6524, C.A 6532 Chauvin Arnoux) et permettent également la mesure d'isolement jusqu'à 20 GΩ, de capacité et de fréquence

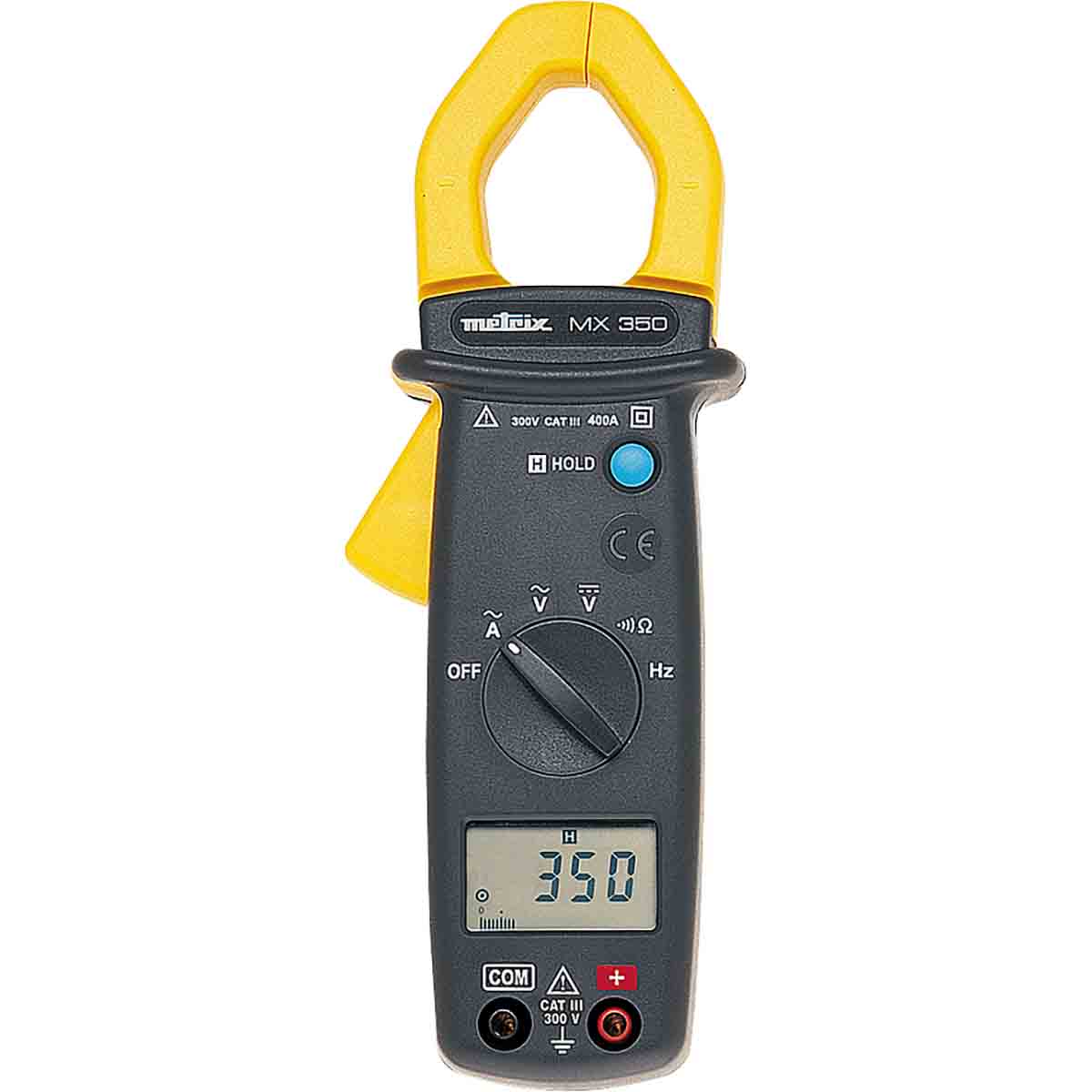

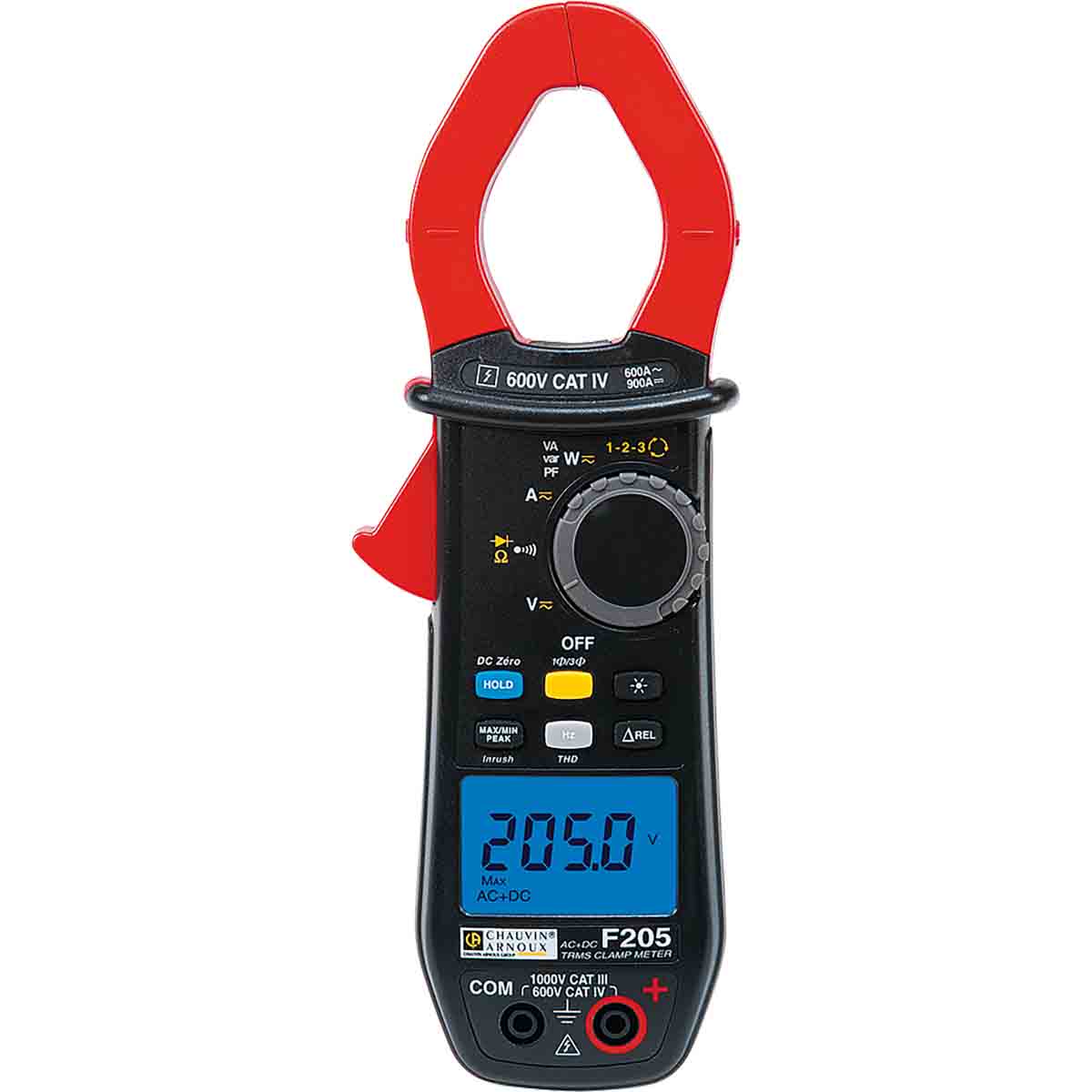

• Pinces ampèremétriques : pinces multifonctions (MX 350, F205 Chauvin Arnoux) pour la mesure du courant AC sans coupure du circuit, combinant les fonctions d'un multimètre avec la mesure ampèremétrique par effet Hall ou transformateur de courant

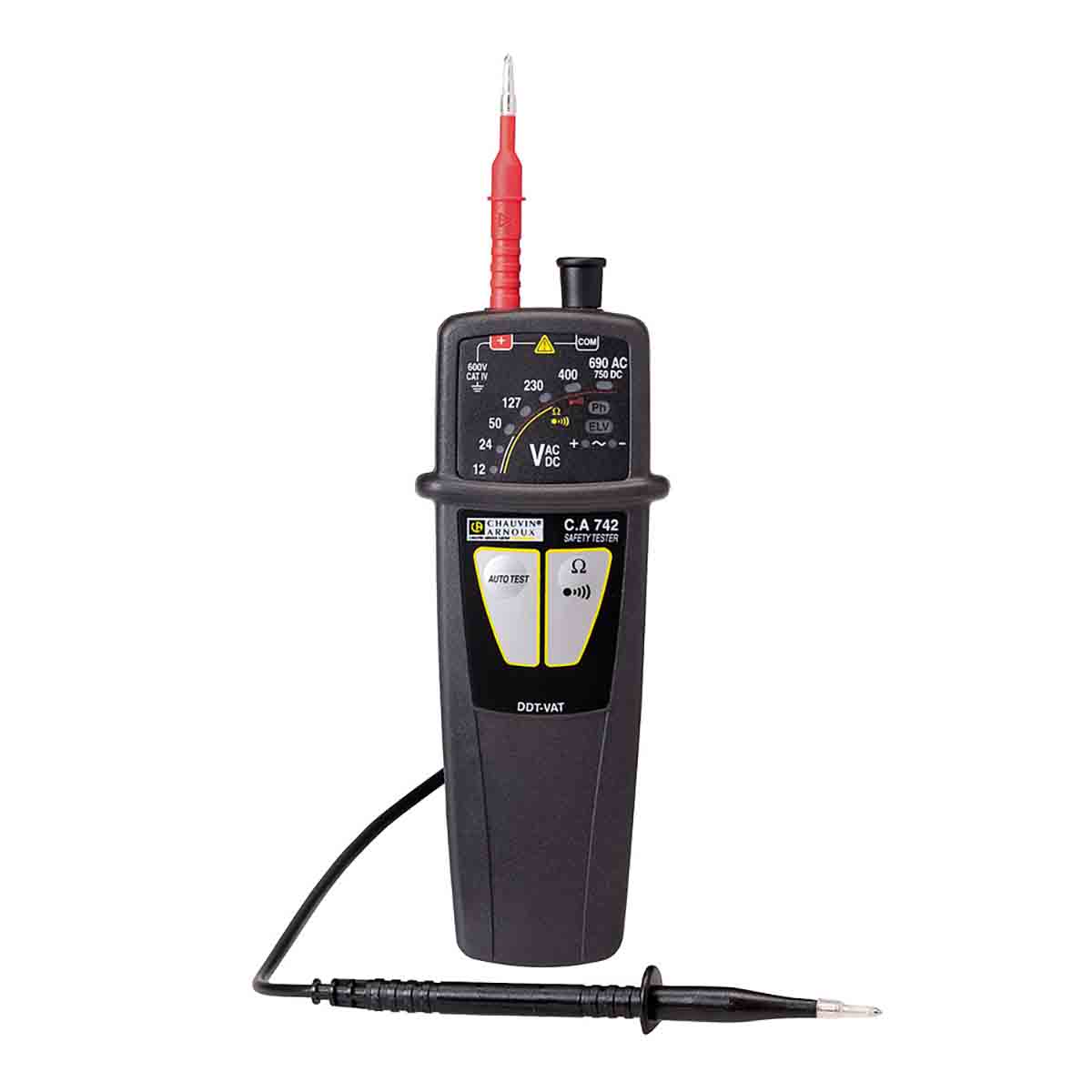

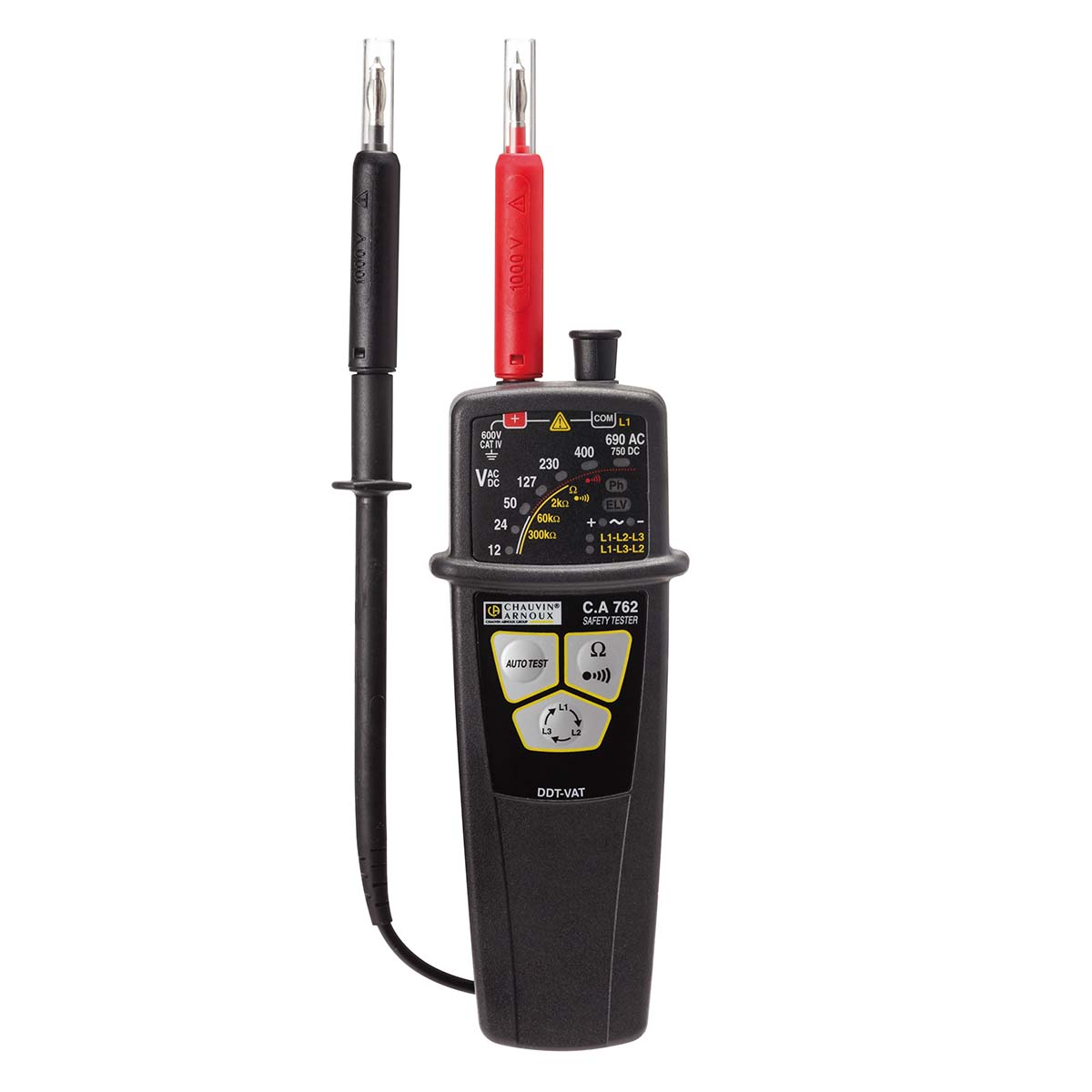

• Vérificateurs d'absence de tension (VAT) : détecteurs de tension portables (C.A 742, C.A 762, SEFRAM62) conformes à la norme IEC 61243-3 pour la vérification de l'absence de tension avant toute intervention sur des installations jusqu'à 600 V CAT IV ; certains modèles ajoutent la fonction de test de continuité
• Contrôleurs de terre : kits de mesure de la résistance de terre par la méthode des 3 piquets (C.A Kit de terre 50 m) ; contrôleurs de prise de terre sans piquet (Tohm-e, fabriqué en France) pour la vérification rapide de la qualité de la terre, du câblage et de la tension d'une prise

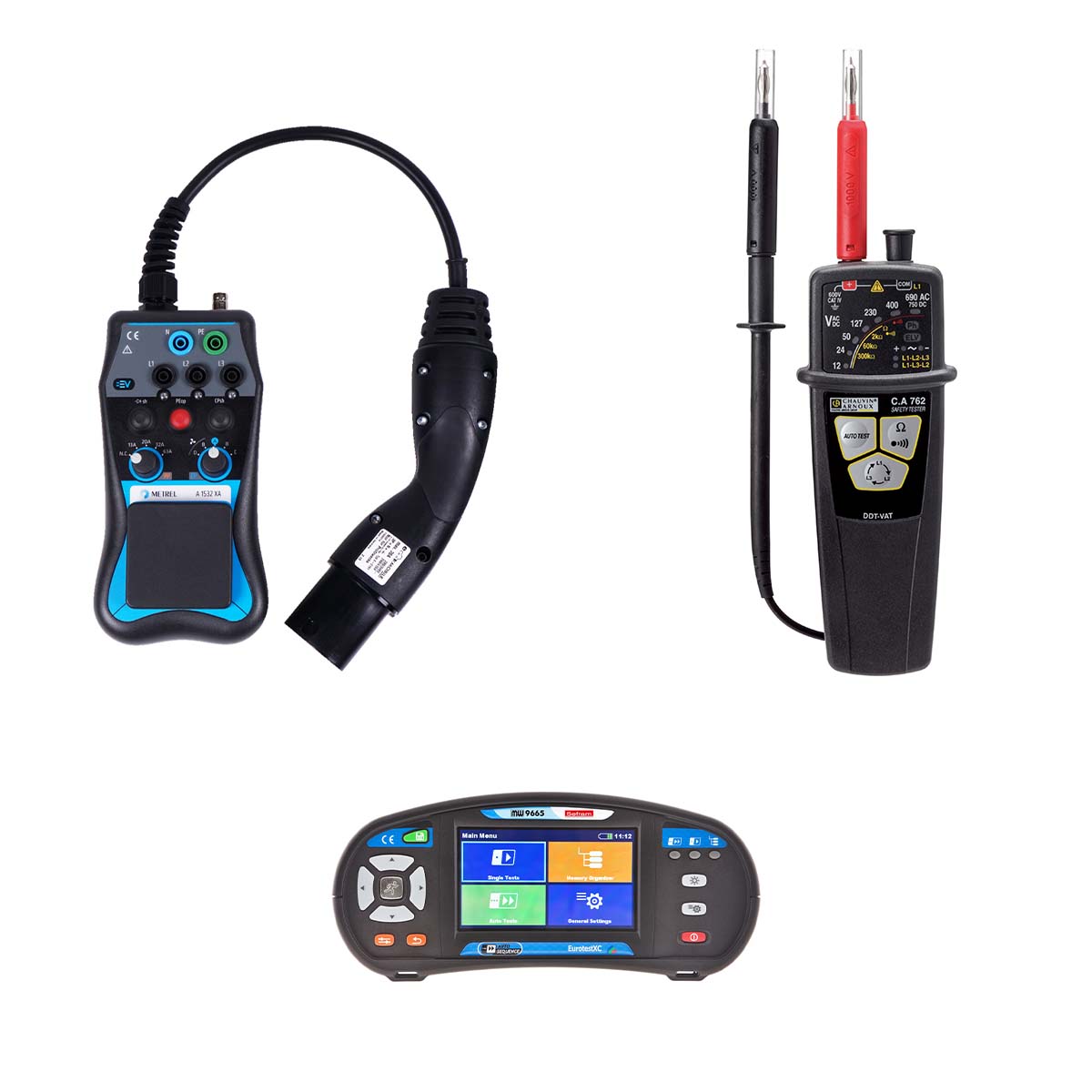

• Testeurs borne recharge / testeurs IRVE : appareils dédiés à la vérification et au contrôle des bornes de recharge AC pour véhicules électriques
• Pack Qualification IRVE : kits complets regroupant les instruments nécessaires à la qualification IRVE niveaux 1 et 2, incluant les mesures de conformité des installations de recharge

Comment choisir un testeur ou contrôleur électrique ?

• Fonction principale recherchée : mesure de tension/courant/résistance → multimètre ou pince ampèremétrique ; vérification de sécurité avant intervention → VAT ; contrôle d'isolement → mégohmmètre ; qualification de mise à la terre → contrôleur de terre
• Catégorie de mesure : vérifier que la catégorie (CAT II, III ou IV) et la tension maximale de l'appareil correspondent à l'environnement d'intervention (CAT IV pour les installations extérieures ou en entrée de site)
• Conformité normative : les VAT doivent être conformes à la norme IEC 61243-3 pour être utilisés dans le cadre des consignations électriques réglementaires
• Portabilité et ergonomie : pour des interventions sur le terrain, privilégier des appareils compacts avec écran rétroéclairé et une prise en main adaptée aux conditions d'utilisation

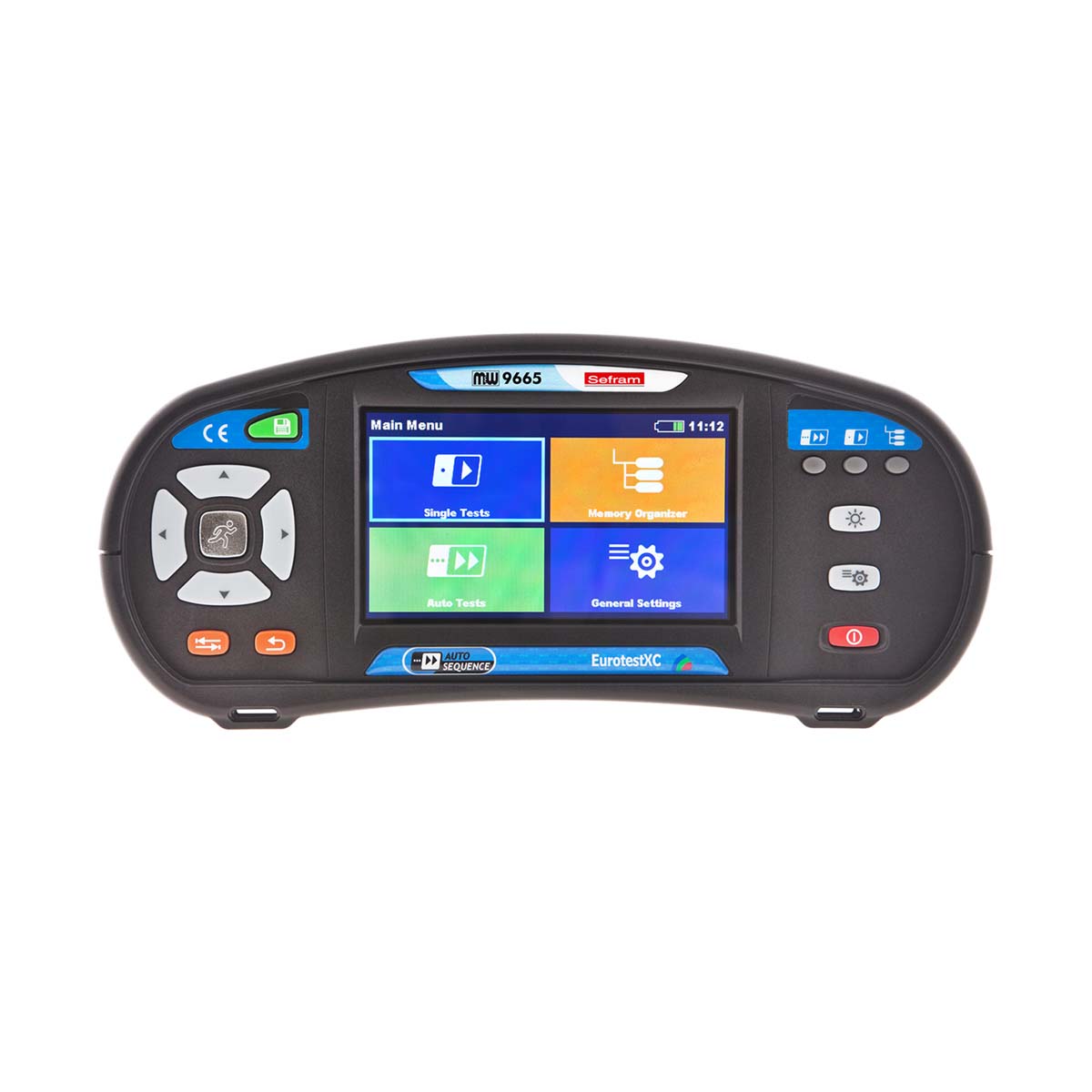

• Polyvalence : les mégohmmètres-multimètres (C.A 6532) ou les contrôleurs multifonctions tactiles (MW9665 Sefram) réduisent le nombre d'appareils à emporter
• Qualification IRVE : pour les installateurs souhaitant certifier leurs compétences IRVE niveaux 1 ou 2, les packs dédiés regroupent les instruments requis par le référentiel

Questions fréquentes

Un vérificateur d'absence de tension remplace-t-il un multimètre ?

Non. Le VAT est un outil de sécurité dédié à la détection de la présence ou de l'absence de tension avant une intervention. Il ne mesure pas la valeur exacte de la tension, ne teste pas la résistance ni le courant. Le multimètre est l'instrument de mesure polyvalent ; le VAT est l'EPI de vérification de sécurité. Les deux sont complémentaires.

Quelle différence entre un mégohmmètre et un multimètre pour tester l'isolement ?

Un multimètre mesure la résistance en injectant un faible courant continu, ce qui ne suffit pas pour détecter les dégradations d'isolement à la tension de service. Un mégohmmètre applique une tension de test élevée (de 100 V à plusieurs kV selon le modèle) et mesure la résistance d'isolement résultante, révélant ainsi les fuites ou les claquages qui ne seraient pas visibles à basse tension.

Qu'est-ce que la qualification IRVE et pourquoi nécessite-t-elle des appareils spécifiques ?

La qualification IRVE (Infrastructure de Recharge pour Véhicules Électriques) est un référentiel de compétences pour les installateurs de bornes de recharge. Elle impose de vérifier la conformité de l'installation électrique amont (protection, terre, dimensionnement) et de la borne elle-même. Des mesures spécifiques (test de la terre, vérification de la polarité, mesure de l'impédance de boucle) sont requises, ce que les packs IRVE regroupent dans un kit prêt à l'emploi.

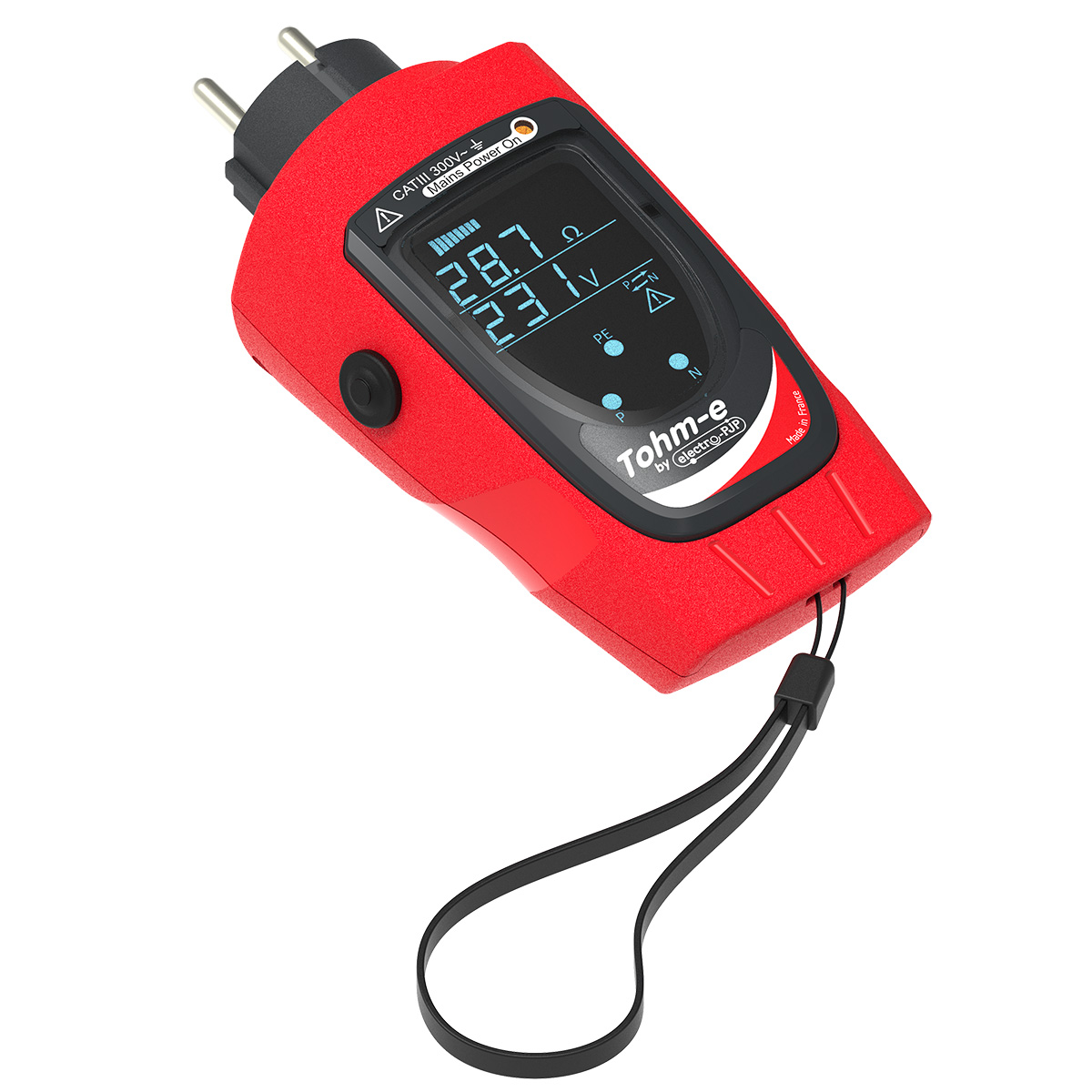

Le Tohm-e permet-il de mesurer la résistance de terre sans piquet ?

Oui. Le Tohm-e est conçu pour contrôler la qualité de la prise de terre, le câblage et la tension d'une prise de courant sans recourir à un piquet de terre externe. Il est particulièrement utile pour les vérifications rapides en environnement résidentiel ou tertiaire où planter des piquets n'est pas envisageable.

Un VAT IP2X est-il différent d'un VAT standard ?

Un modèle IP2X intègre une protection physique sur la pointe de touche, empêchant le contact accidentel avec des parties actives lors de l'approche vers un conducteur. Cette caractéristique est requise dans certains contextes réglementaires (travaux sous tension, interventions sur tableaux ouverts) pour réduire le risque de contact direct avec les parties conductrices.
