Mesure cuivre xDSL : diagnostic et test des réseaux téléphoniques cuivre

Malgré le déploiement massif de la fibre optique, les réseaux cuivre restent présents dans de nombreuses infrastructures télécom, notamment pour les derniers mètres de raccordement ou dans les zones où la migration n'est pas encore achevée. La maintenance et le diagnostic de ces réseaux nécessitent des instruments spécifiques capables d'évaluer l'état des paires, de localiser les défauts (ruptures, courts-circuits, défauts d'isolement) et de qualifier les liaisons avant ou après intervention.

Les appareils de mesure cuivre xDSL couvrent plusieurs fonctions complémentaires, depuis le simple contrôle de continuité jusqu'à l'analyse de la boucle locale et la localisation précise des défauts par réflectométrie.

Les familles de mesure cuivre xDSL

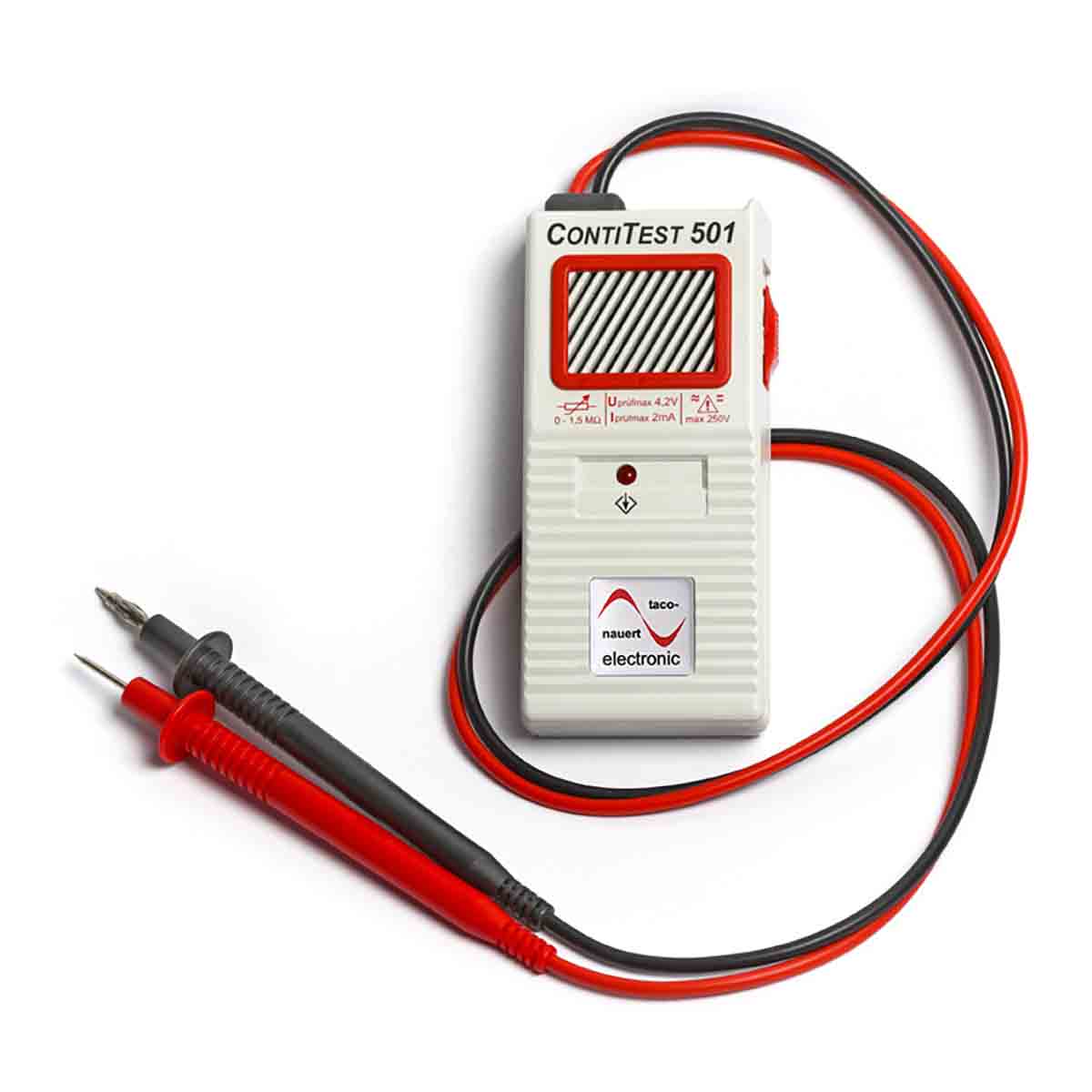

• Mesure de continuité cuivre : contrôleurs compacts permettant de vérifier la continuité électrique d'un circuit, avec signalisation acoustique et/ou visuelle — outils de diagnostic rapide sur site

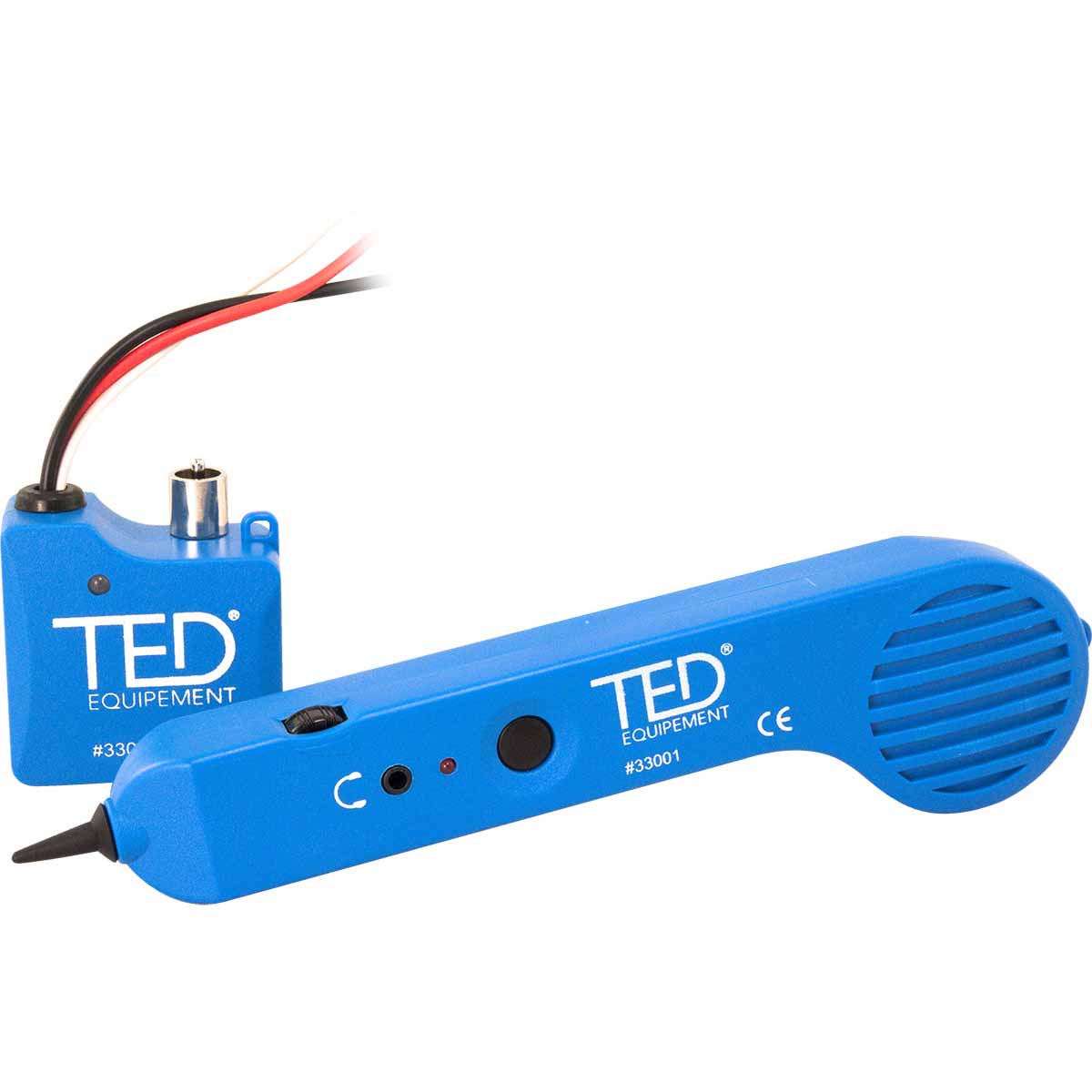

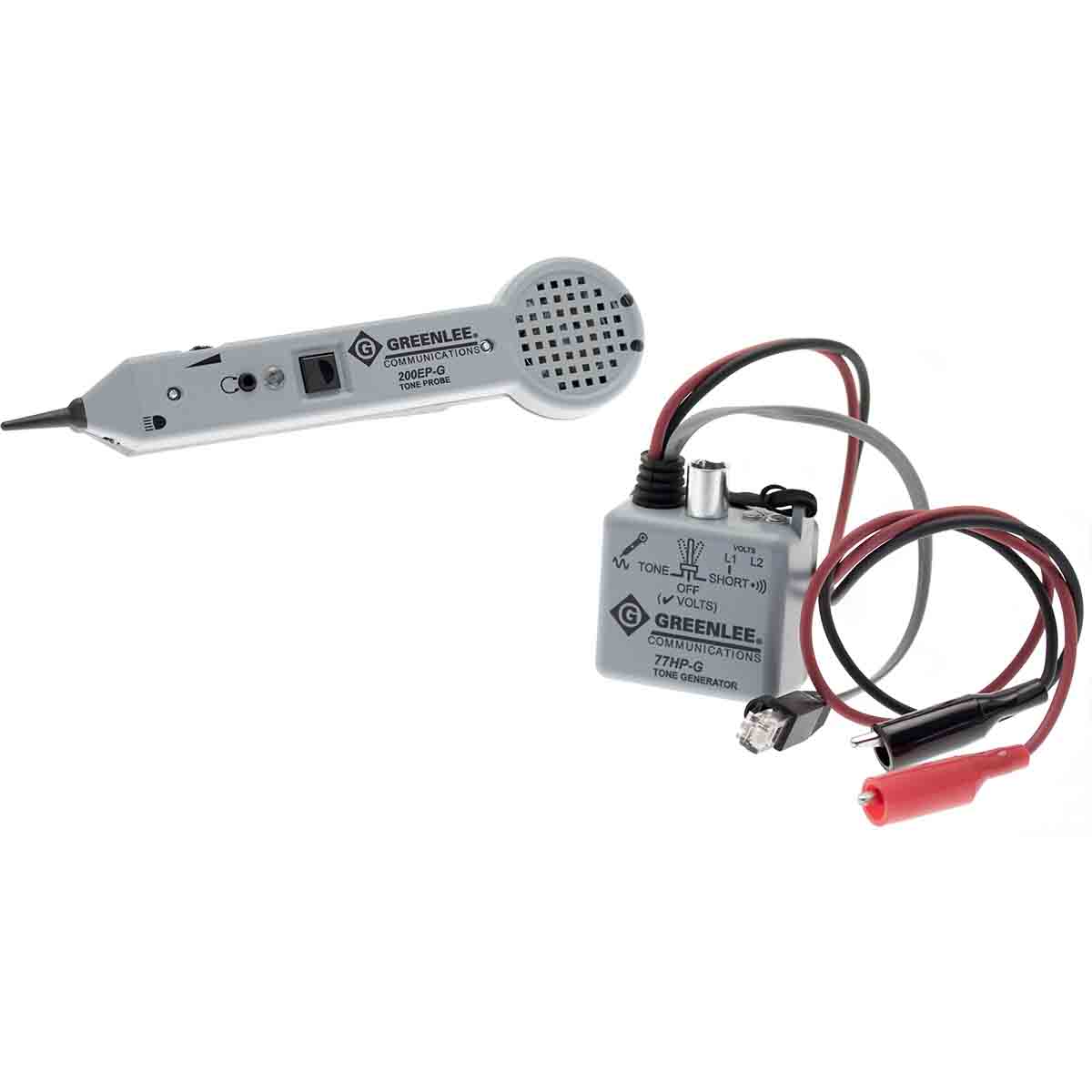

• Localisation des défauts cuivre : traceurs et localisateurs de paires équipés d'un générateur de tonalité et d'une sonde amplificatrice, permettant d'identifier une paire dans un câble multipaires et de la suivre jusqu'au point de défaut ou de croisement

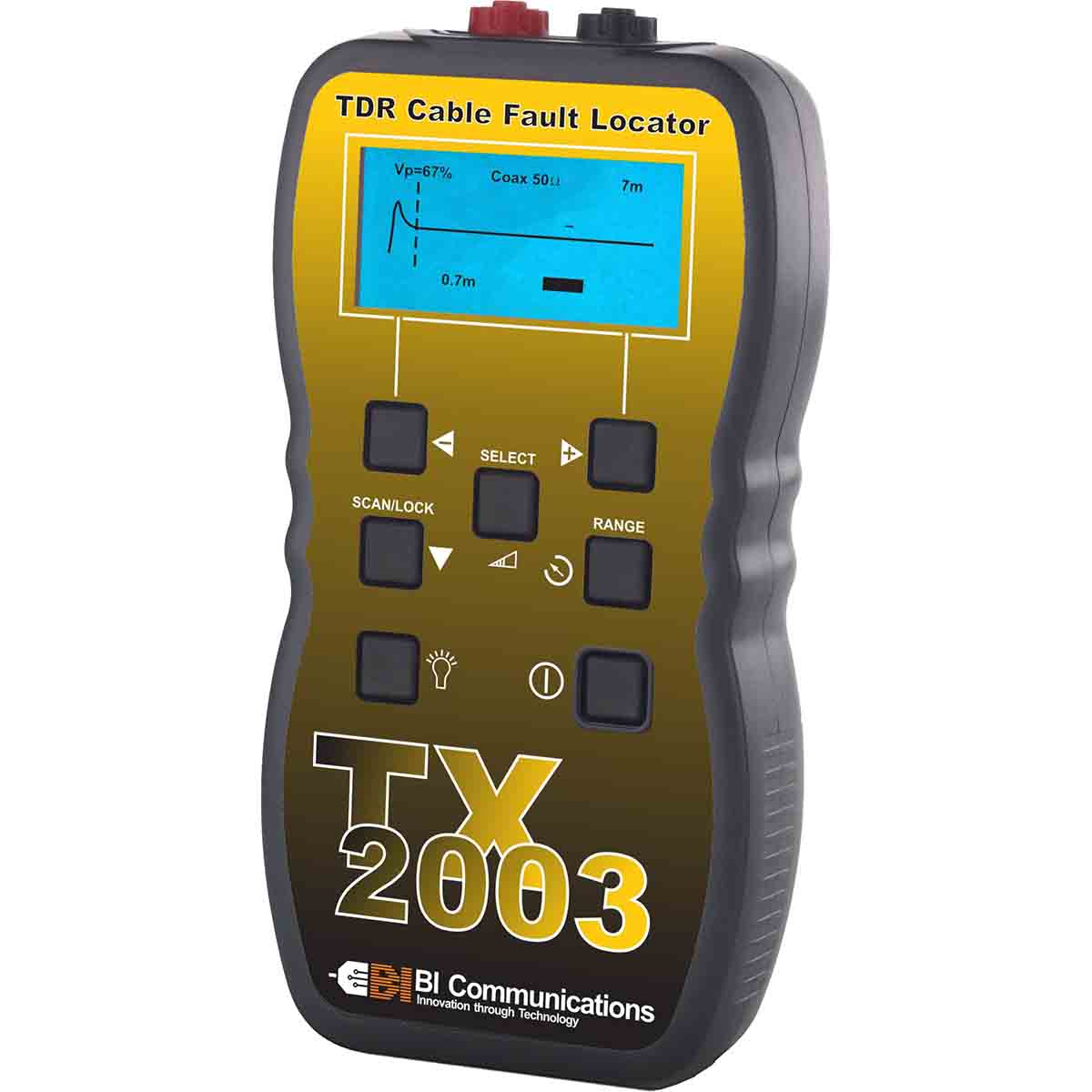

• Mesure échométrie : échomètres de poche (réflectomètres temporels) mesurant la distance jusqu'au défaut sur une paire cuivre par analyse du signal réfléchi — utilisés pour les câbles jusqu'à plusieurs kilomètres
• Diagnostic boucle locale : appareils permettant d'évaluer les paramètres électriques d'une ligne (résistance, capacité, isolement) pour qualifier son aptitude à transporter des services XDSL

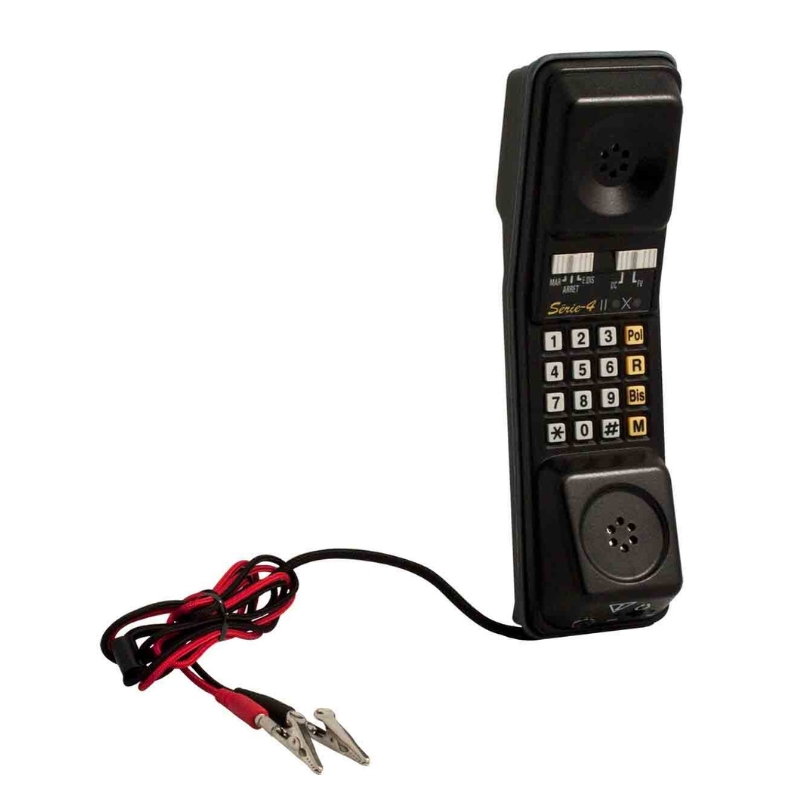

• Testeurs XDSL, RNIS, RTC : combinés d'essai et testeurs permettant de simuler l'usage d'un terminal téléphonique sur une ligne analogique ou numérique, d'écouter la ligne, de mesurer la tension et d'effectuer des appels de test

Comment choisir son appareil de mesure cuivre xDSL ?

Le choix dépend de la nature des interventions et du niveau de diagnostic requis :

• Type de réseau : réseau téléphonique analogique RTC, RNIS ou xDSL — certains appareils sont spécialisés, d'autres polyvalents
• Fonction principale : continuité simple, localisation de paire, mesure de distance jusqu'au défaut, ou qualification complète de la ligne
• Portée de mesure : les échomètres ont des plages de mesure variables (quelques centaines de mètres à plusieurs kilomètres) — à vérifier selon la longueur des câbles à tester
• Ergonomie terrain : les appareils portables à batterie avec écran rétroéclairé sont adaptés aux interventions en extérieur ou en chambre de tirage
• Connectique : RJ11 pour les lignes téléphoniques standard, pinces crocodiles pour les tests sur fils dénudés en répartiteur

Questions fréquentes

Quelle est la différence entre un traceur de paires et un échomètre ?

Le traceur de paires utilise un signal sonore pour identifier et suivre une paire dans un câble multipaires ou localiser un point de croisement — il est utilisé à courte distance, en visuel. L'échomètre (réflectomètre) mesure la distance jusqu'à un défaut électrique (rupture, court-circuit) par analyse du signal réfléchi sur la paire — il peut opérer sur plusieurs kilomètres sans accès à l'autre extrémité.

Peut-on utiliser un contrôleur de continuité sur une ligne sous tension ?

Non. Les contrôleurs de continuité sont conçus pour les circuits hors tension. Mesurer sur une ligne alimentée risque d'endommager l'appareil et présente un danger pour l'opérateur.

Un combiné d'essai analogique peut-il tester une ligne XDSL ?

Le combiné d'essai analogique est adapté aux lignes RTC et permet de vérifier la présence de tonalité et d'effectuer des appels. Pour qualifier une ligne xDSL (débit, atténuation, rapport signal/bruit), un testeur XDSL dédié est nécessaire.

L'échométrie permet-elle de localiser tous types de défauts sur câble cuivre ?

L'échométrie est efficace pour localiser les défauts francs (ruptures, courts-circuits) et les défauts d'impédance significatifs. Les défauts d'isolement à haute résistance peuvent nécessiter des méthodes de mesure complémentaires.

Ces appareils sont-ils utilisables sur les câbles de branchement fibre optique cuivre (FttH) ?

Non, les appareils de mesure cuivre ne sont pas adaptés aux fibres optiques. Ils sont spécifiques aux conducteurs cuivre (paires torsadées, câbles téléphoniques). Pour la mesure fibre, des appareils dédiés (OTDR, sources et détecteurs optiques) sont nécessaires.
