Accessoires de mesure

Accessoires de mesure : raccordement entre instruments et points de test

Les accessoires de mesure sont les consommables indispensables à tout technicien réalisant des tests électriques, des contrôles de continuité ou des qualifications de lignes télécom. Cordons, pinces et pointes de touche constituent les interfaces physiques entre l'appareil de mesure (multimètre, testeur de ligne, réflectomètre) et le circuit ou le câble à tester. Leur fiabilité conditionne directement la précision des mesures effectuées et la sécurité de l'opérateur.

Les accessoires 4 mm sont le standard de raccordement sur la quasi-totalité des instruments de mesure professionnels. La fiche banane 4 mm (mâle) s'insère dans les bornes d'entrée de l'appareil, tandis que l'autre extrémité du cordon est équipée selon le type de connexion à réaliser : pointe de touche, pince crocodile, grippe-fils ou fiche banane supplémentaire.

Les familles d'accessoires de mesure

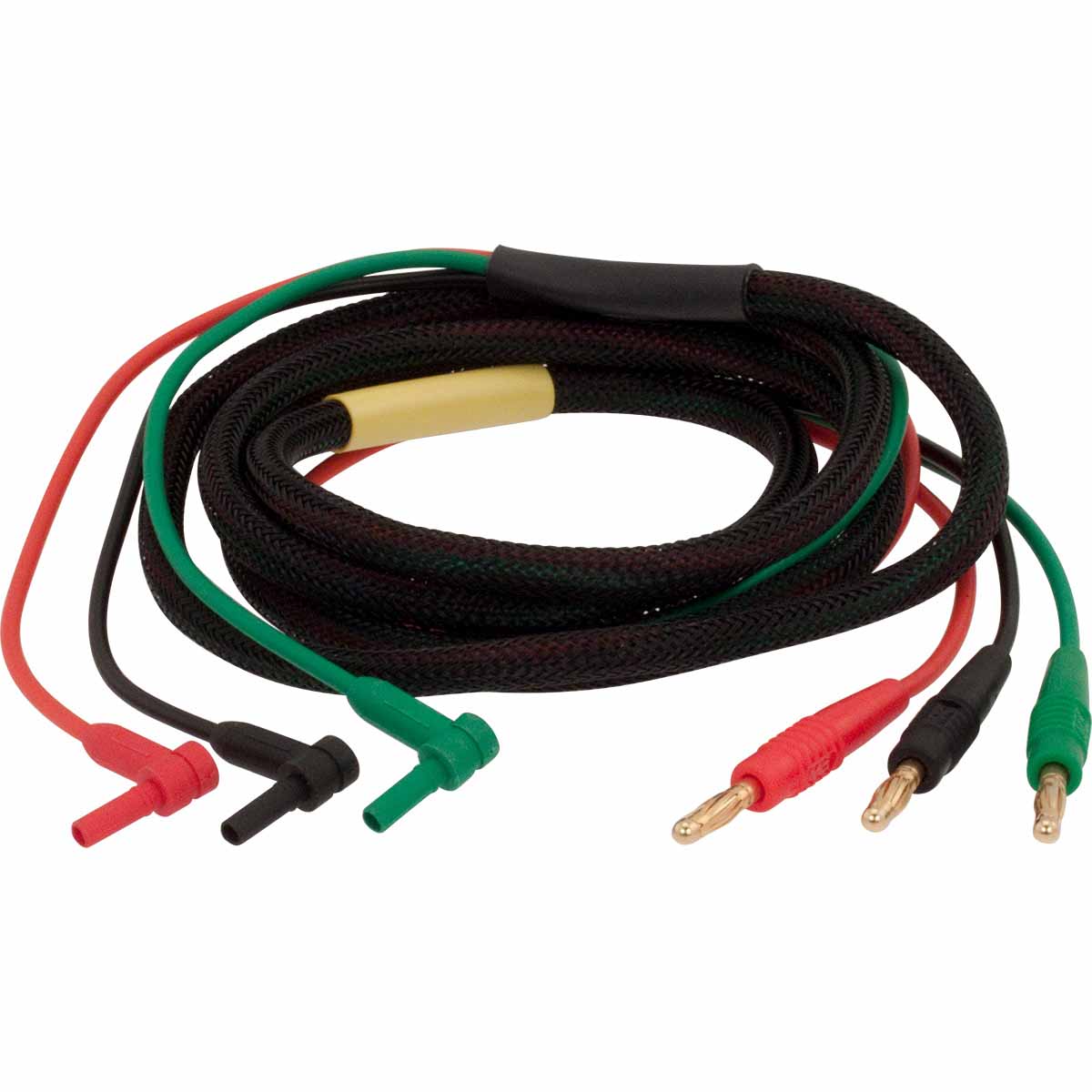

• Cordons banane droits : cordons souples avec fiche banane 4 mm aux deux extrémités, disponibles en rouge et noir pour différencier polarités. Longueurs courantes de 1 à 2 m.

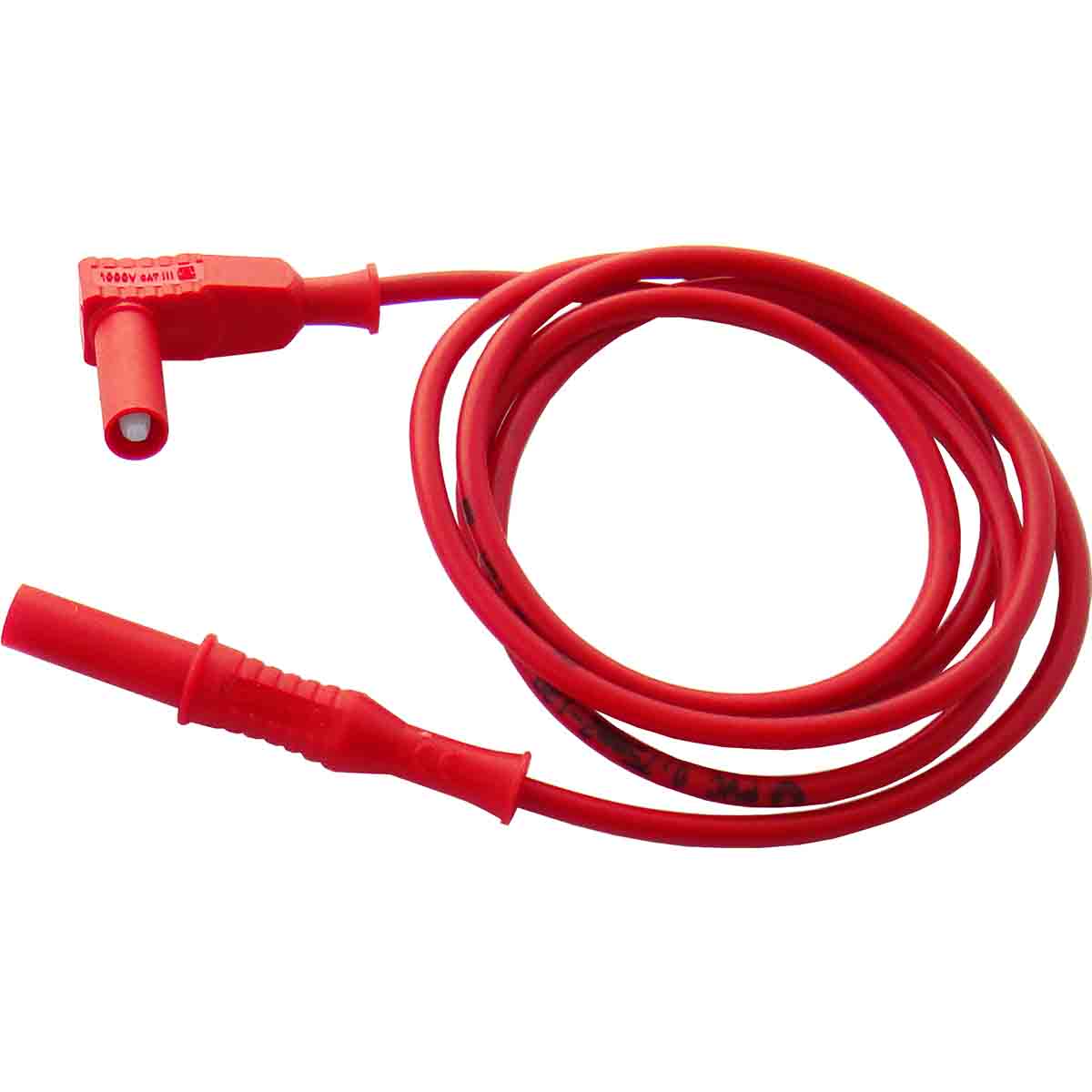

• Cordons banane droits/coudés : une extrémité droite, une extrémité coudée à 90°, pour les raccordements dans les espaces contraints ou les bornes orientées en angle.
• Cordons banane avec pointe de touche : combinaison d'une fiche banane et d'une pointe de contact rigide, pour tester des points précis sur circuit ou sur barrette de connexion.

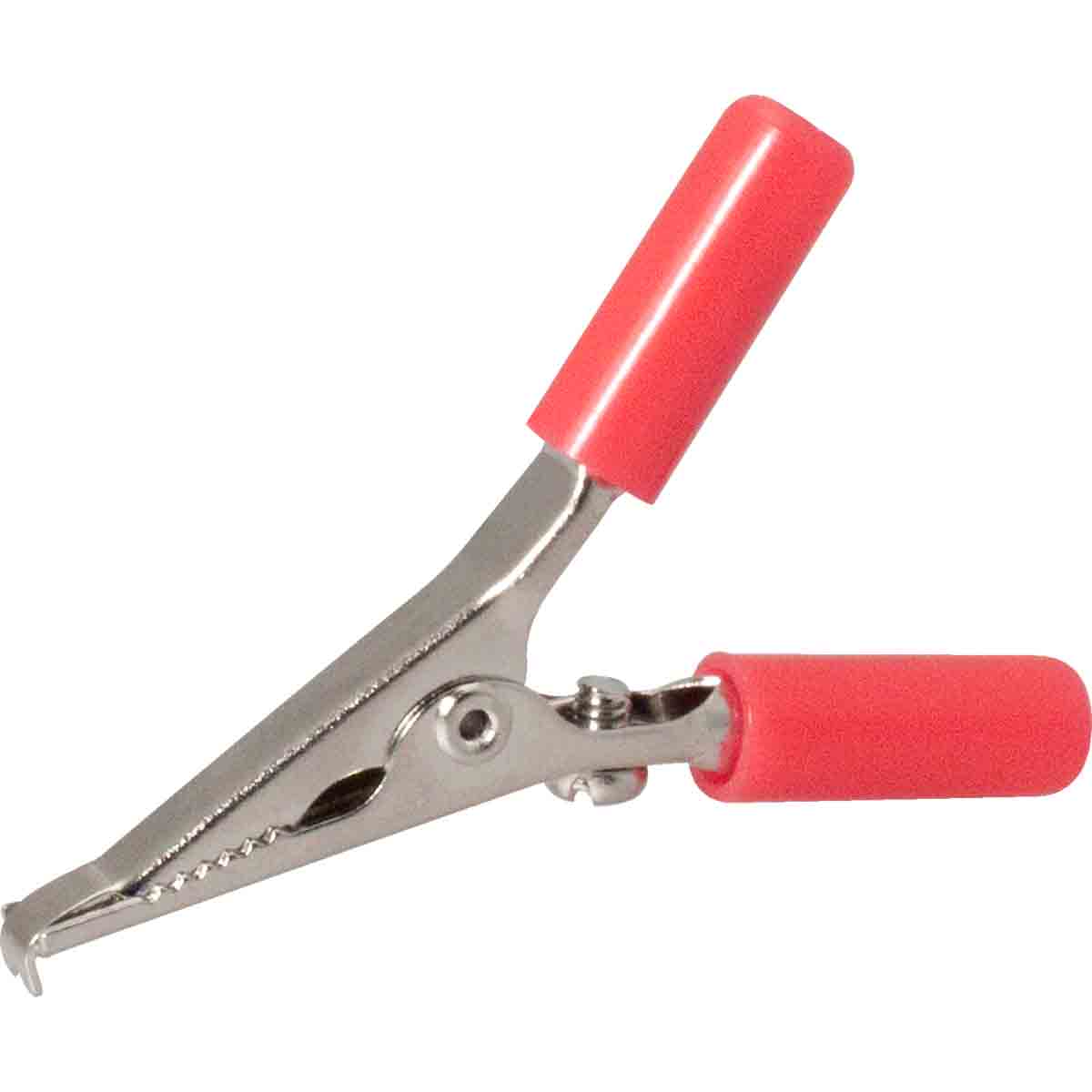

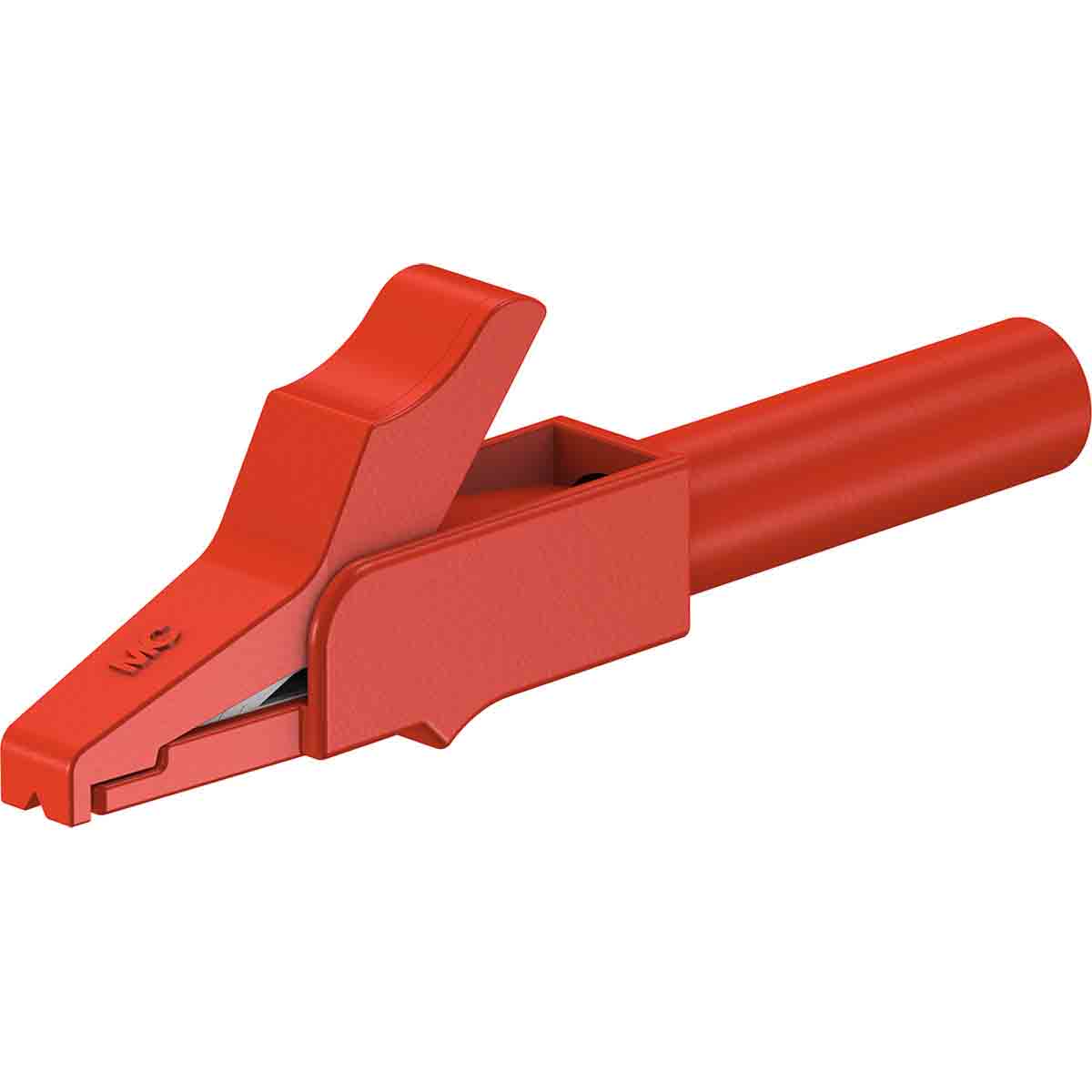

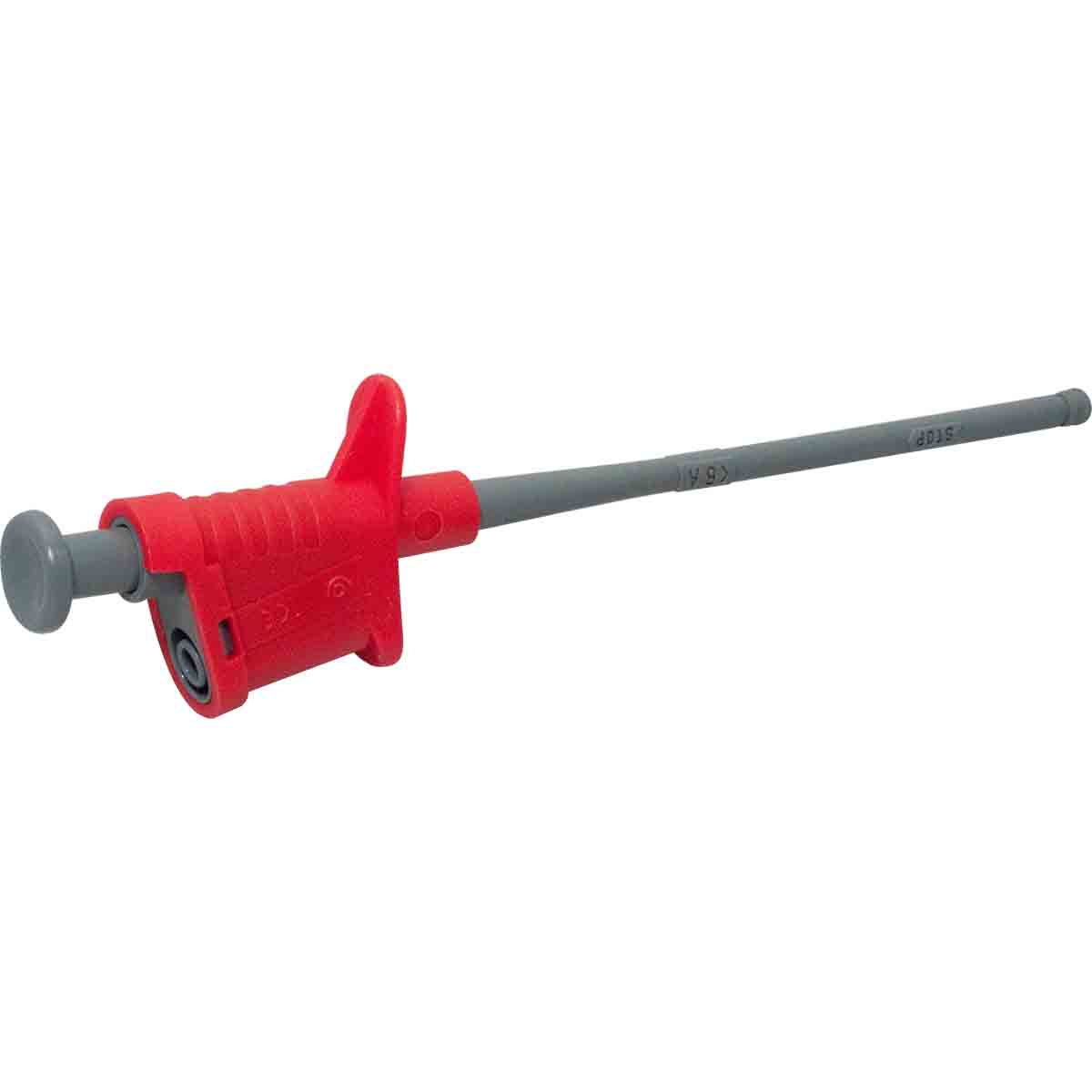

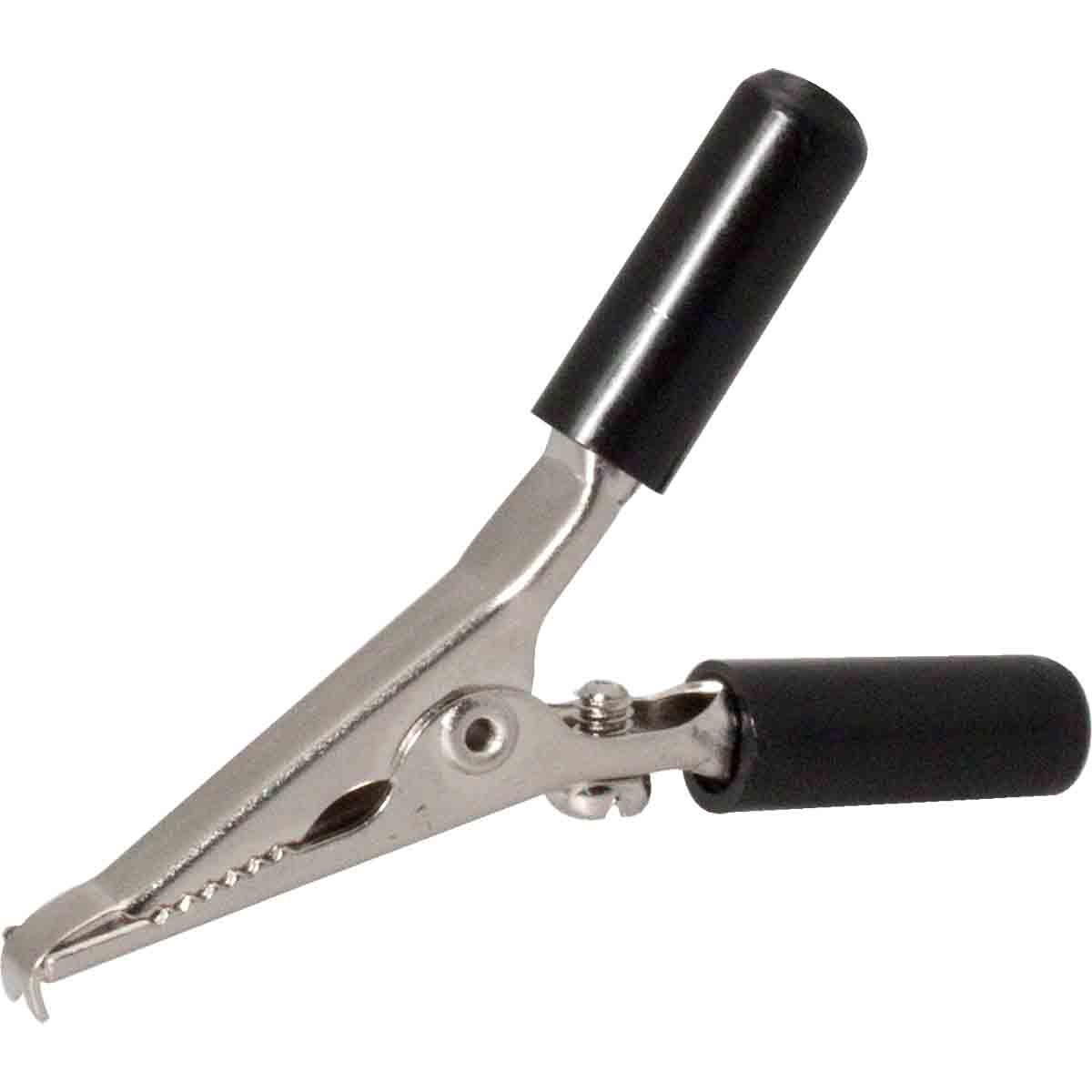

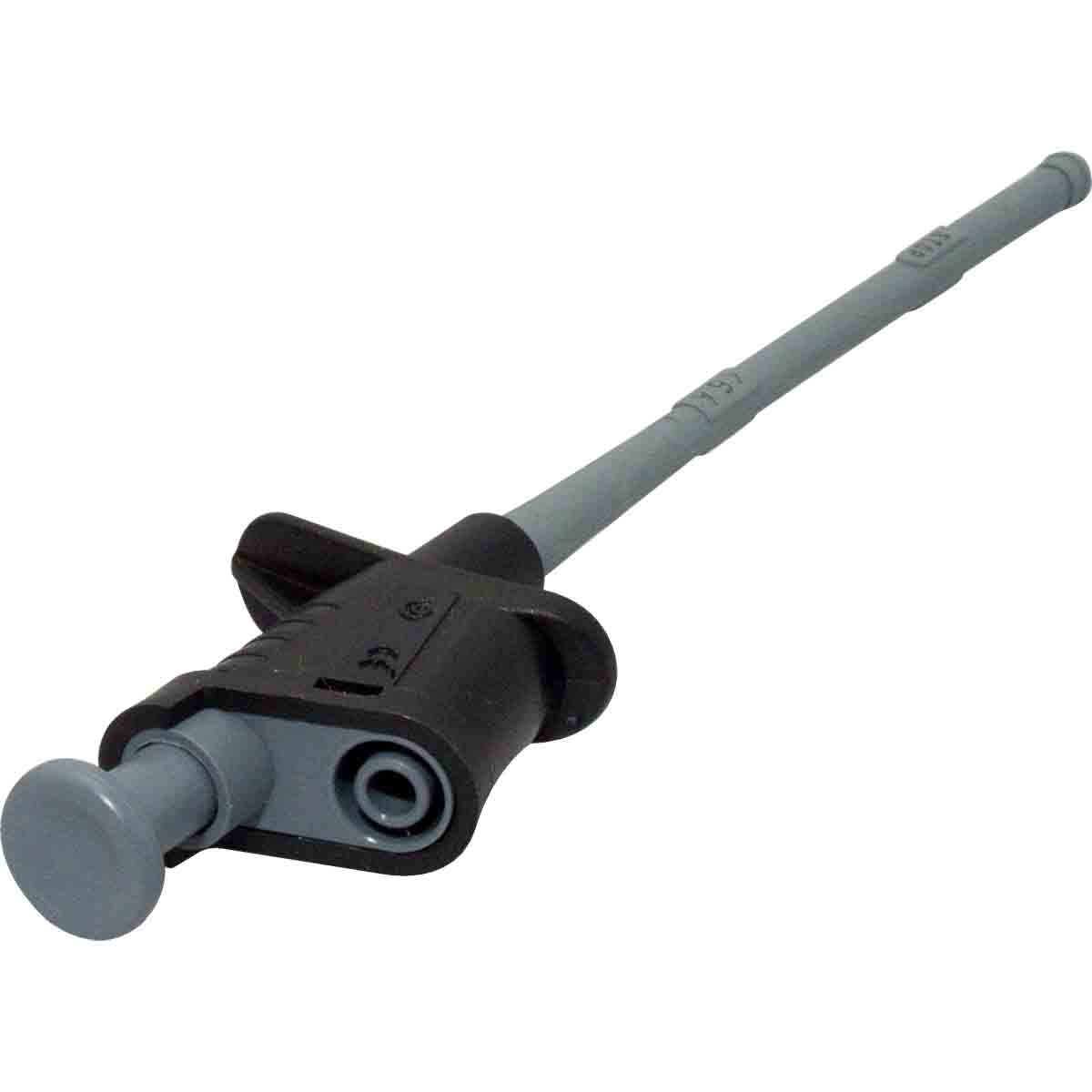

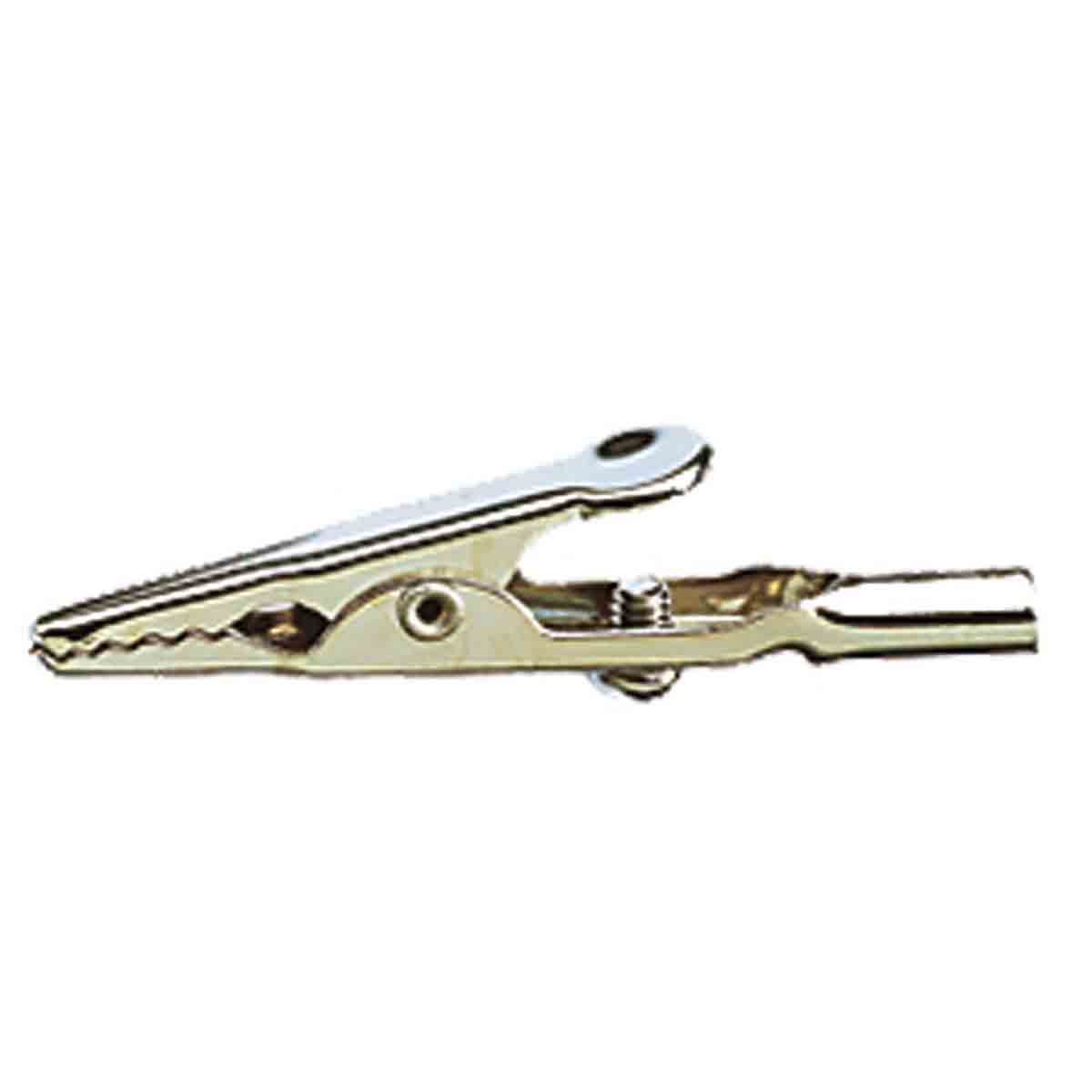

• Pinces crocodile : rouge et noire, isolées ou non isolées, avec connecteur femelle 4 mm. Les versions isolées offrent une protection électrique adaptée à la tension de travail. Les grippe-fils (version souple) facilitent l'accroche sur les fils fins.

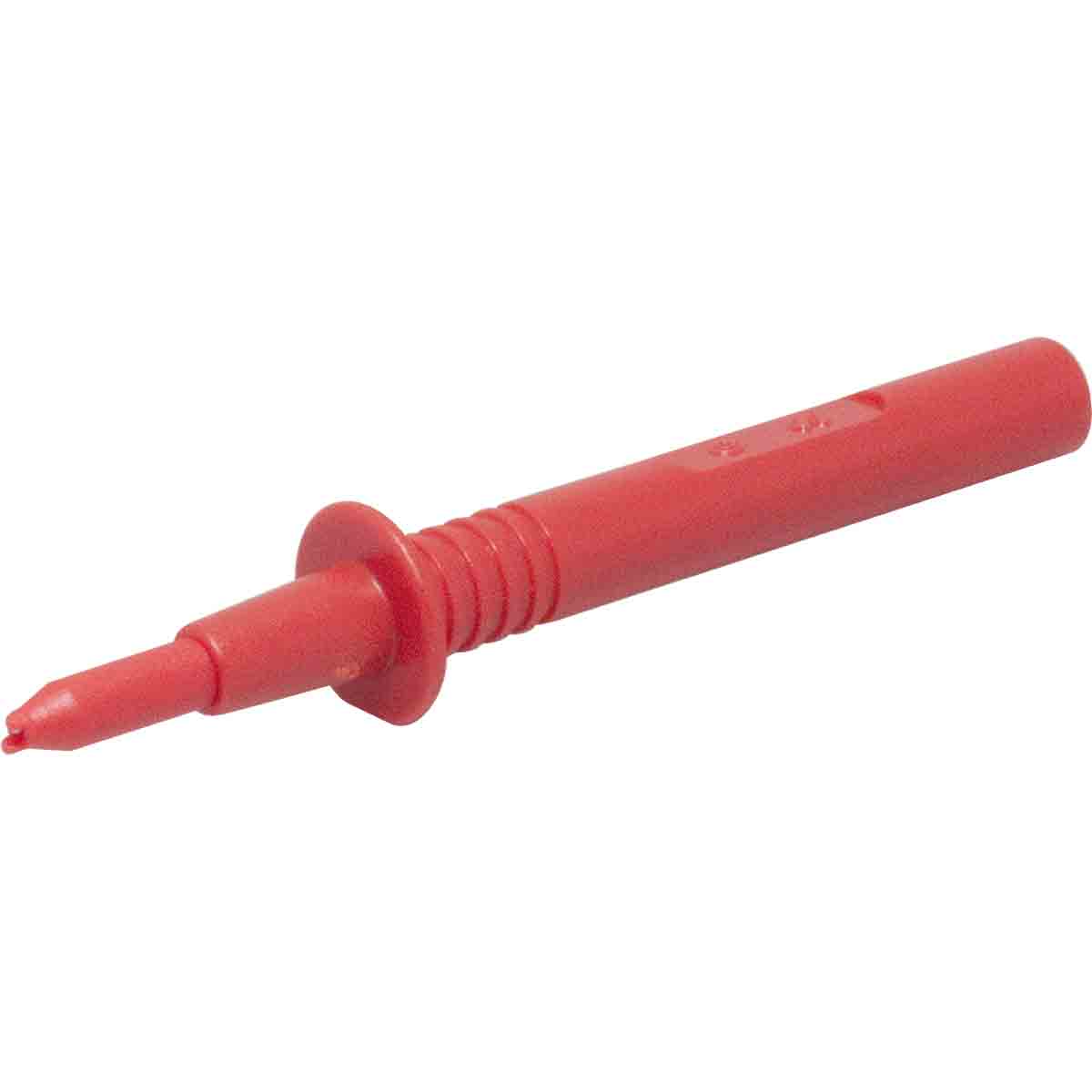

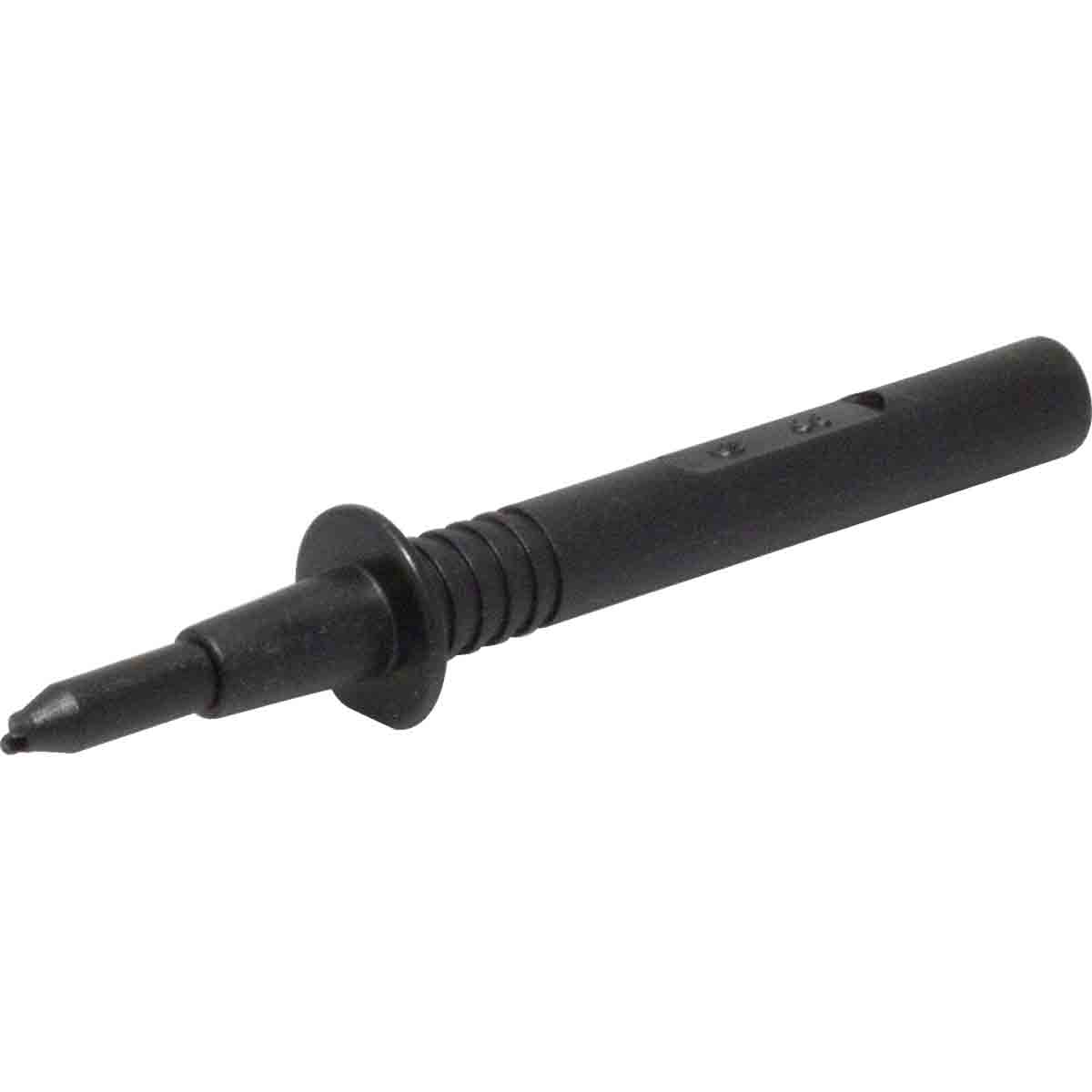

• Pointes de touche 4 mm : pointes rigides à visser ou clipser sur une fiche banane, pour les mesures ponctuelles sur pistes ou broches.

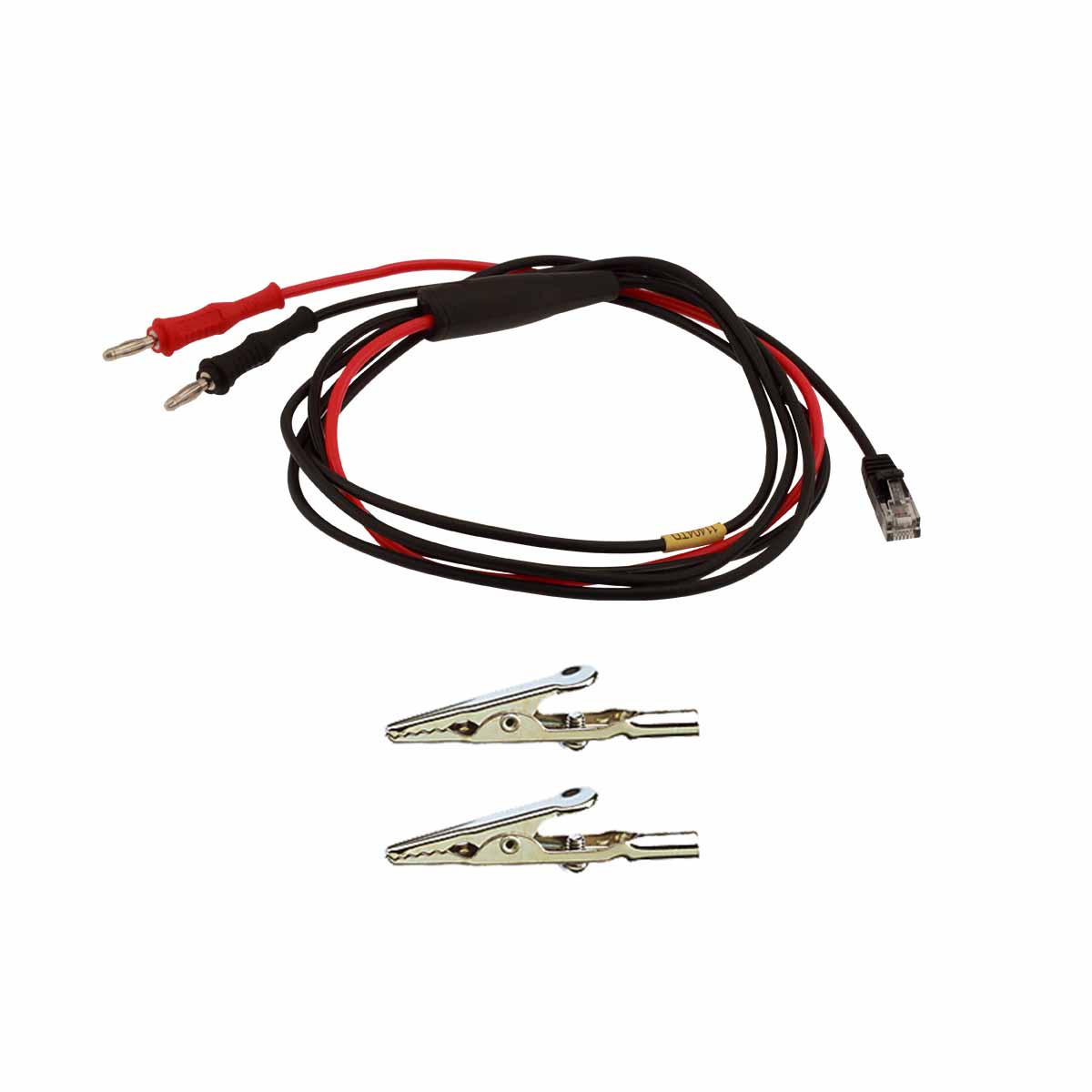

• Cordons RJ45 / fiches bananes : cordons d'interface permettant de connecter un testeur de ligne aux paires d'un câble réseau via un connecteur RJ45. Disponibles en 4 ou 8 fiches bananes selon le nombre de paires à tester (type MTT Lite ou équivalent).
• Cordons RJ9 / fiches bananes : interface pour les appareils de test équipés d'un connecteur RJ9, comme certains testeurs de boucle abonné.

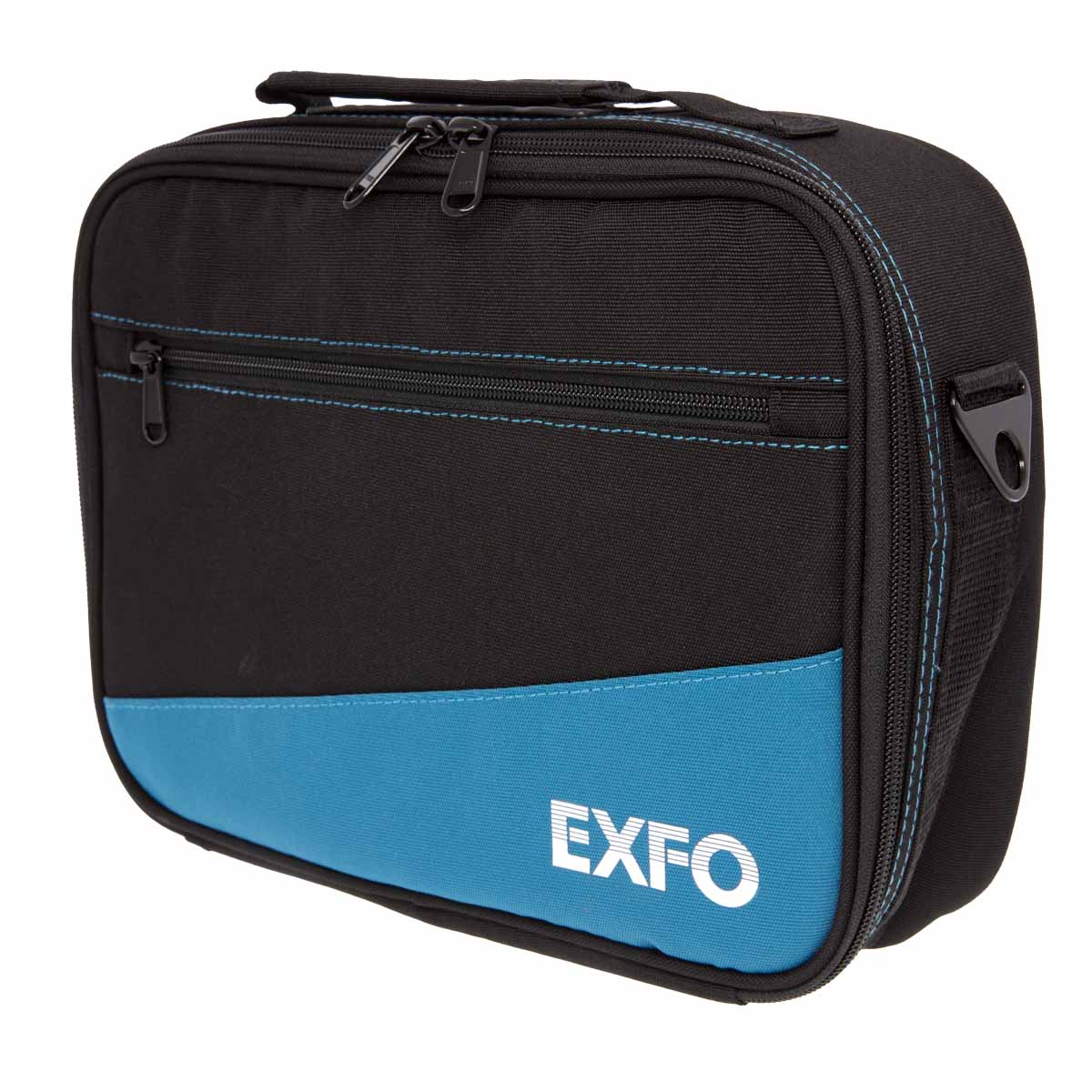

• Sacoche de transport : housses souples pour le transport sécurisé des instruments de mesure de terrain (compatibilité à vérifier par modèle d'appareil).
• Convertisseur 12V/220V : accessoire d'alimentation permettant d'alimenter des instruments depuis une batterie de véhicule lors d'interventions sans réseau secteur disponible.

Comment choisir ses accessoires de mesure ?

• Compatibilité des fiches : vérifier que les fiches banane 4 mm correspondent aux bornes de l'instrument (standard universel, mais certains appareils disposent de sécurités de surtension)
• Type de contact : la pointe de touche convient pour les points fermes (pistes, broches) ; la pince crocodile pour les connexions temporaires sur fils ou bornes ; le grippe-fils pour les conducteurs fins ou dénudés
• Isolation : pour des mesures sur circuits sous tension, préférer des cordons et pinces avec isolation catégorielle adaptée (CAT II, III ou IV selon la tension et le type d'installation)
• Longueur de cordon : 1 m pour un usage sur table ou en coffret ; 2 m pour plus de souplesse sur répartiteur ou en baie
• Interface réseau : le cordon RJ45/bananes est à choisir selon le testeur utilisé — 4 paires (8 fiches bananes) pour un test complet de câble Cat5e/Cat6, 4 fiches pour les tests partiels ou les lignes xDSL 2 paires

Questions fréquentes

Quelle différence entre une pince crocodile isolée et non isolée ?

La pince crocodile isolée est recouverte d'un manchon plastique qui protège l'opérateur contre les contacts accidentels avec des conducteurs voisins sous tension. La version non isolée expose les mâchoires métalliques — elle s'utilise uniquement sur des circuits hors tension ou à très basse tension de sécurité.

Peut-on connecter un cordon banane à n'importe quel multimètre ?

La fiche banane 4 mm est un standard quasi universel sur les instruments de mesure professionnels. Certains multimètres d'entrée de gamme utilisent des fiches de diamètre différent ou des connecteurs propriétaires — vérifier le diamètre des bornes d'entrée avant d'acheter.

À quoi sert un cordon RJ45 / 8 fiches bananes ?

Il permet de connecter un testeur de câblage ou un générateur de signal aux 8 conducteurs d'un câble réseau Cat5e/Cat6 via son connecteur RJ45, en accédant individuellement à chaque paire depuis les fiches bananes. Cela facilite les mesures de continuité, de résistance ou d'atténuation par paire sur des répartiteurs téléphoniques ou des barrettes de brassage.

Comment transporter ses accessoires de mesure sur le terrain ?

Les sacoches de transport souples permettent de regrouper l'instrument et ses accessoires dans un seul contenant résistant aux chocs. Elles sont dimensionnées par famille d'appareils — vérifier la compatibilité avec le modèle spécifique avant achat.
