Test, certification réseaux locaux

Test, certification réseaux locaux : diagnostiquer et valider les câblages LAN

La qualification d'un câblage LAN ne se limite pas à la vérification de continuité : elle couvre l'ordre de câblage, la détection de défauts (courts-circuits, fils croisés, paires inversées), la mesure des performances électriques et, pour les déploiements professionnels, la certification normative du lien. Les outils de test et certification réseaux locaux permettent de couvrir l'ensemble de cette chaîne, du contrôle rapide sur chantier jusqu'à la génération de rapports de certification exploitables.

Ces appareils sont utilisés dans les infrastructures tertiaires, industrielles et résidentielles, dès lors que des câbles cuivre RJ45 ou RJ11 sont déployés pour des réseaux voix, données ou vidéosurveillance.

Les familles de test, certification réseaux locaux

• Testeurs câble RJ45 : appareils compacts à voyants LED permettant de contrôler en quelques secondes la continuité fil à fil, l'intégrité et l'ordre de câblage sur des prises RJ45 (Cat 6, 6a, 7, 8) et RJ11 ; certains modèles intègrent également la détection PoE
• Certificateurs câblage cuivre : instruments de classe professionnelle (gamme LanTEK IV) pour la certification normative des câblages cuivre en configuration Permanent Link et Channel, avec adaptateurs dédiés

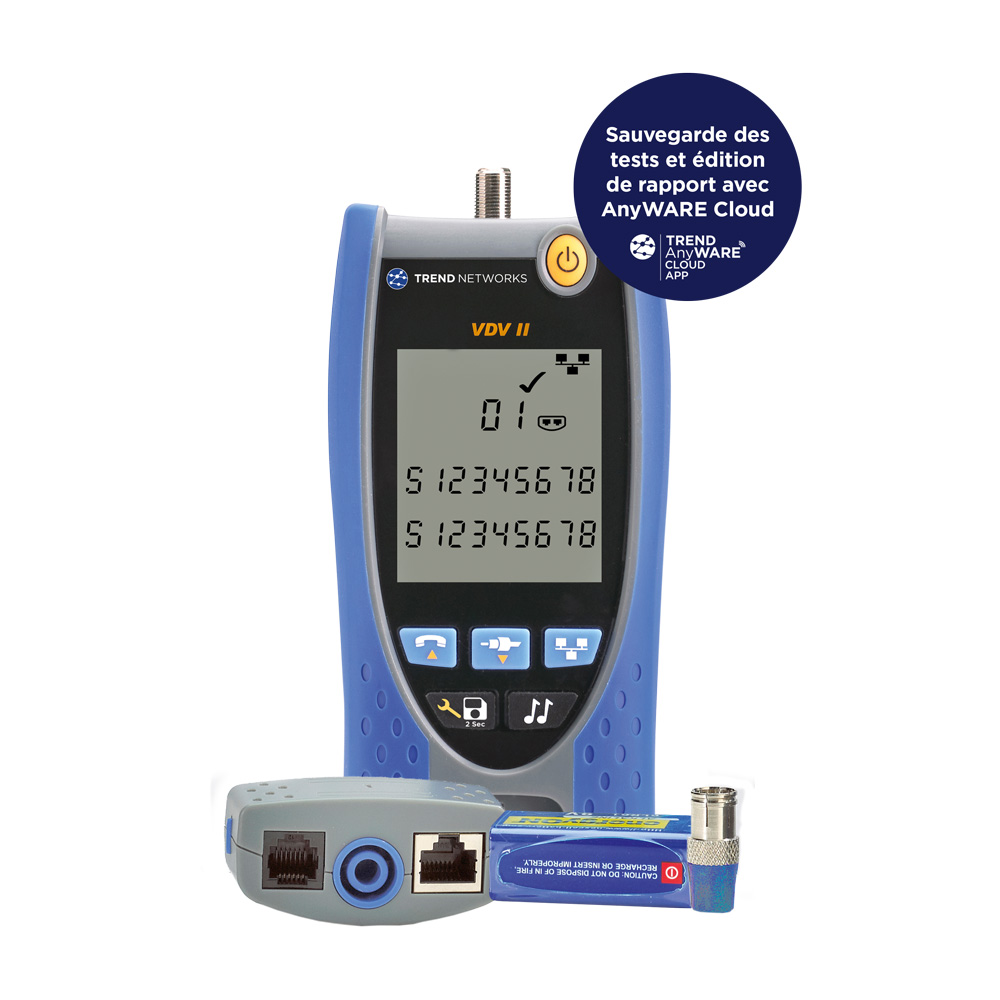

• Testeurs de transmission : appareils polyvalents voix/données/vidéo (gamme VDV II avec connectivité AnyWARE Cloud) capables de vérifier l'intégrité des installations cuivre dans les environnements résidentiels, tertiaires et industriels, avec identification de prises via kits de terminaisons numérotées
• Test caméra : outils dédiés au contrôle des installations vidéosurveillance sur infrastructure câblée

Comment choisir un testeur ou certificateur réseau local ?

Le niveau de contrôle requis est le premier critère de sélection :

• Vérification rapide : un testeur à LED (type LANtest) suffit pour contrôler la continuité et l'ordre de câblage pendant l'installation ou lors d'une maintenance courante
• Diagnostic avancé : un testeur multifonctions voix/données/vidéo (VDV II) offre une vérification complète de l'intégrité des câblages cuivre, avec identification des prises par kits d'identificateurs
• Certification normative : seul un certificateur de câblage (LanTEK IV) permet de valider les performances d'un lien selon les classes de câblage ; il est indispensable lors de réceptions de chantier ou dans le cadre de contrats de maintenance avec engagement de performance
• Catégorie de câble : vérifier la compatibilité de l'appareil avec les catégories déployées (Cat 6, 6a, 7, 8)
• Configuration de test : Permanent Link (mesure hors équipements actifs) ou Channel (lien complet avec cordons) selon le type de réception attendu
• Fonctions complémentaires : détection PoE, connectivité cloud pour archivage des rapports (AnyWARE Cloud), kits d'accessoires (terminaisons numérotées, identificateurs)

Questions fréquentes

Quelle différence entre un testeur RJ45 et un certificateur de câblage ?

Un testeur RJ45 vérifie la continuité, l'ordre de câblage et la détection de défauts simples (court-circuit, paire croisée) : il confirme que le câble est correctement raccordé. Un certificateur mesure les paramètres électriques du lien (affaiblissement, diaphonie, retour de perte, délai de propagation) et délivre un rapport PASS/FAIL attestant de la conformité du câblage à une classe de performance donnée.

Un testeur multifonctions VDV remplace-t-il un certificateur ?

Non. Les testeurs de type VDV II vérifient l'intégrité fonctionnelle des installations cuivre voix, données et vidéo, mais ne produisent pas de certification normative du câblage. La certification requiert un appareil dédié comme le LanTEK IV avec les adaptateurs appropriés.

Quelles catégories de câble les testeurs LANtest prennent-ils en charge ?

Les testeurs LANtest de la gamme présente dans la catégorie sont compatibles avec les câbles RJ45 Cat 6, 6a, 7 et 8, ainsi qu'avec les câbles RJ11 téléphoniques. Se référer aux spécifications de chaque appareil pour confirmer la compatibilité avec les catégories les plus élevées.

À quoi servent les kits d'identificateurs RJ45 pour le VDV II ?

Les kits de terminaisons numérotées (24 identificateurs mâles ou 12 terminaisons femelles) permettent d'identifier et de repérer simultanément plusieurs prises d'un câblage lors du test, ce qui facilite le routage et la documentation des câbles dans une baie ou un panneau de brassage.

La connectivité AnyWARE Cloud est-elle nécessaire ?

AnyWARE Cloud permet d'archiver et de partager les résultats de test depuis le terrain, sans transfert manuel. Elle est utile pour les équipes déployées sur plusieurs sites ou pour la remise de rapports dématérialisés à un client, mais n'est pas indispensable pour une utilisation en contrôle interne ponctuel.
