KVM : centraliser l'administration des serveurs et postes de travail

Un commutateur KVM (Keyboard, Video, Mouse) est un équipement actif qui permet à un opérateur de contrôler plusieurs ordinateurs ou serveurs depuis une seule console, sans multiplier les périphériques d'entrée. Dans les centres de données, salles serveur et environnements industriels, les KVM réduisent l'encombrement et simplifient l'administration des parcs machines, qu'il s'agisse d'une intervention locale en salle ou d'un accès distant via le réseau.

La gamme repose exclusivement sur la marque ATEN, référence reconnue dans les équipements KVM professionnels.

Les familles de la gamme KVM

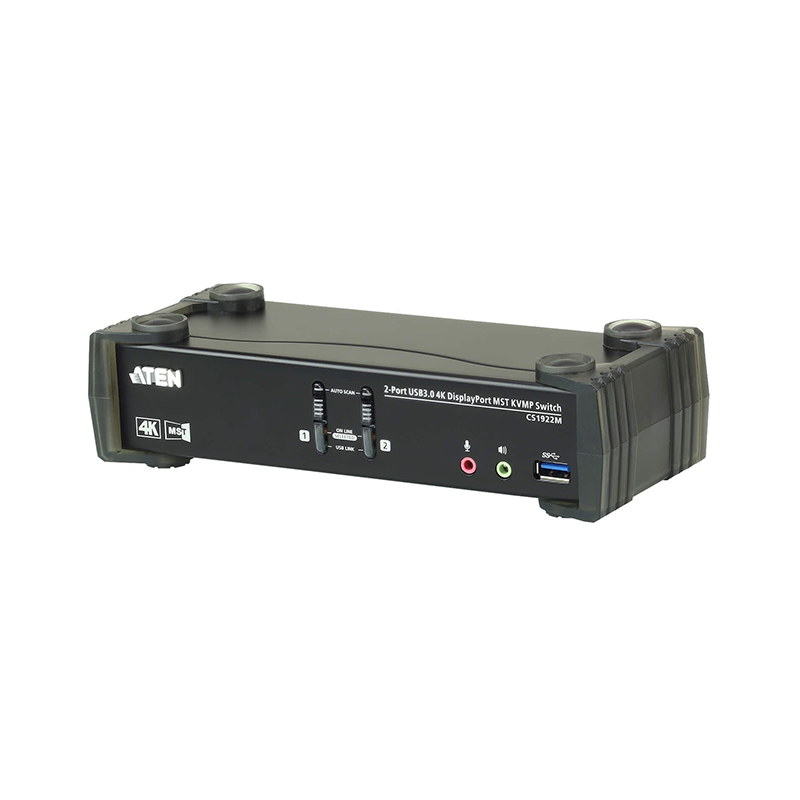

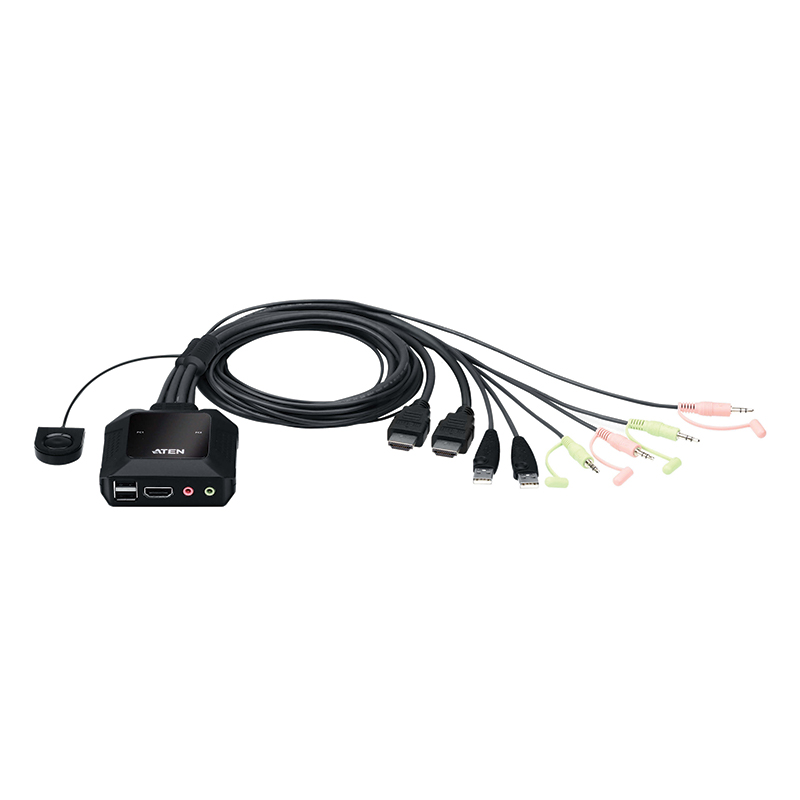

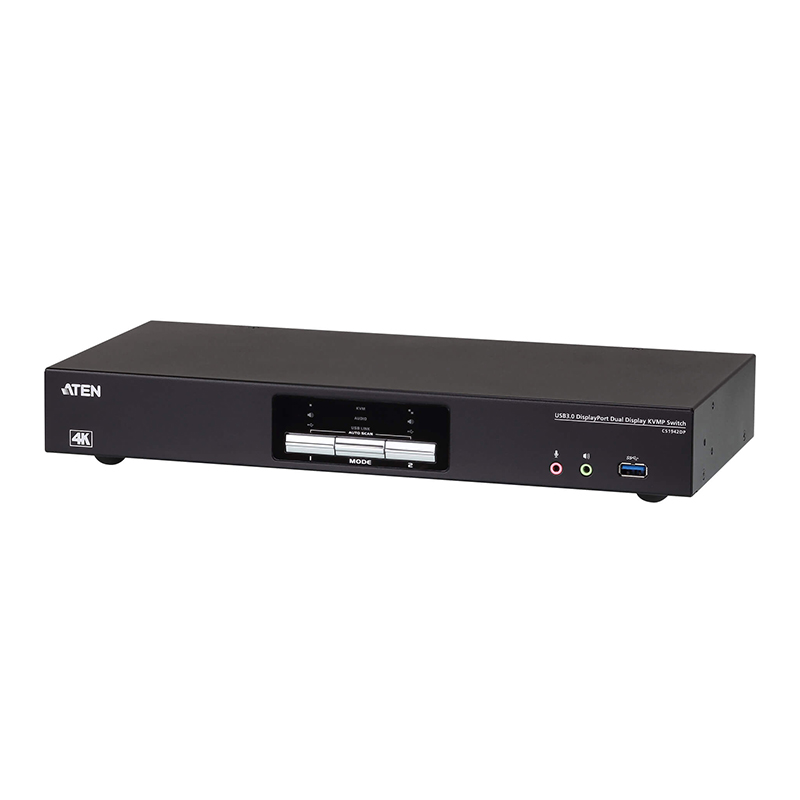

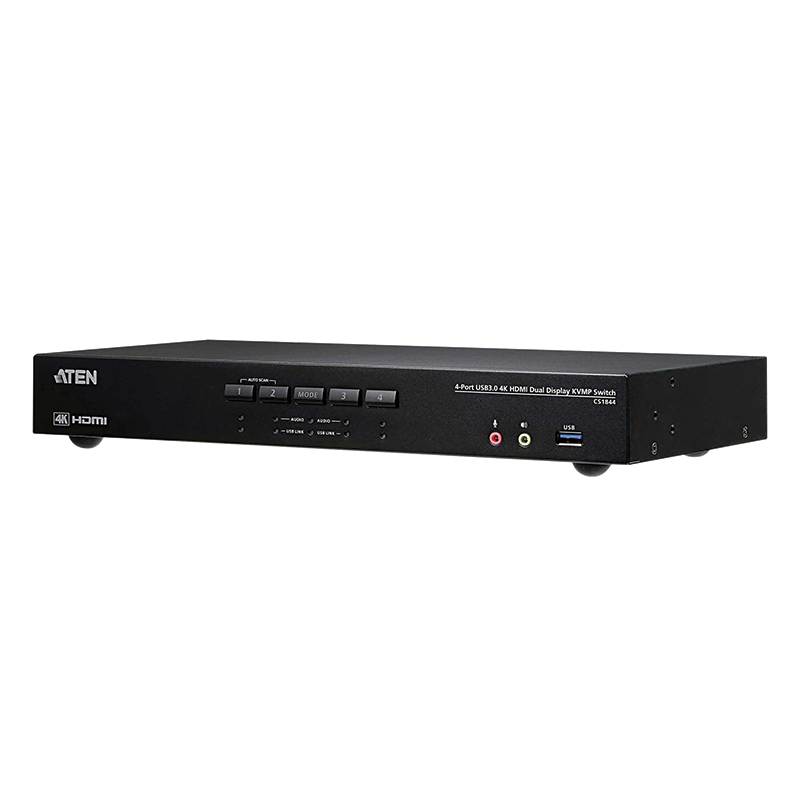

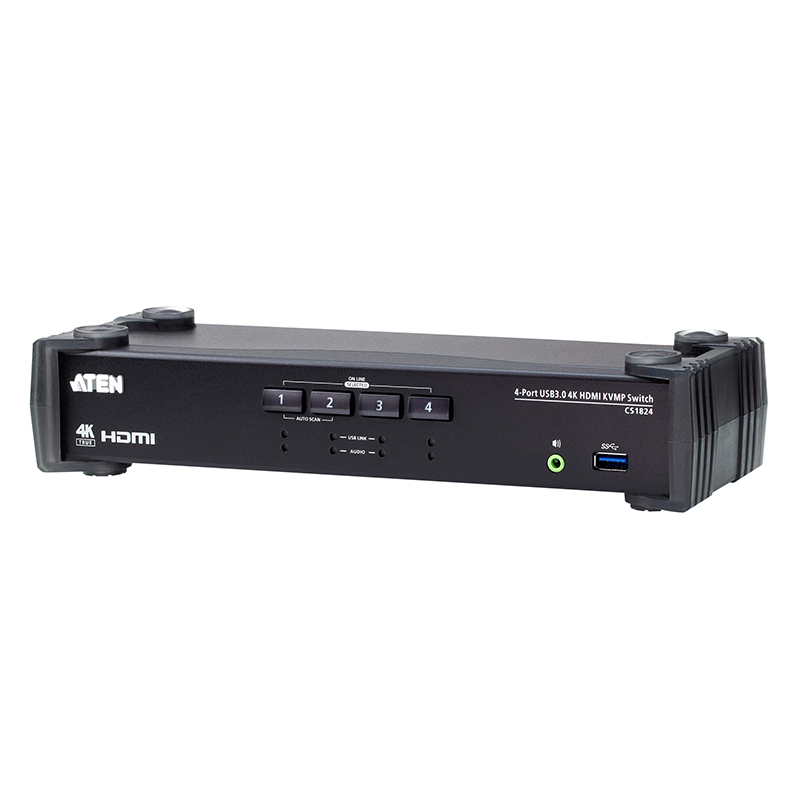

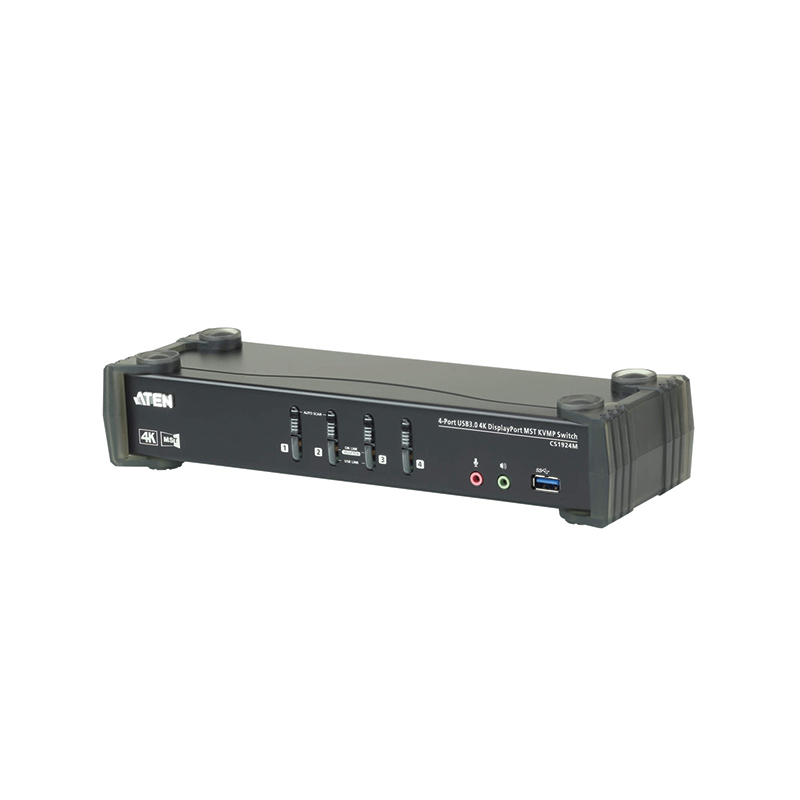

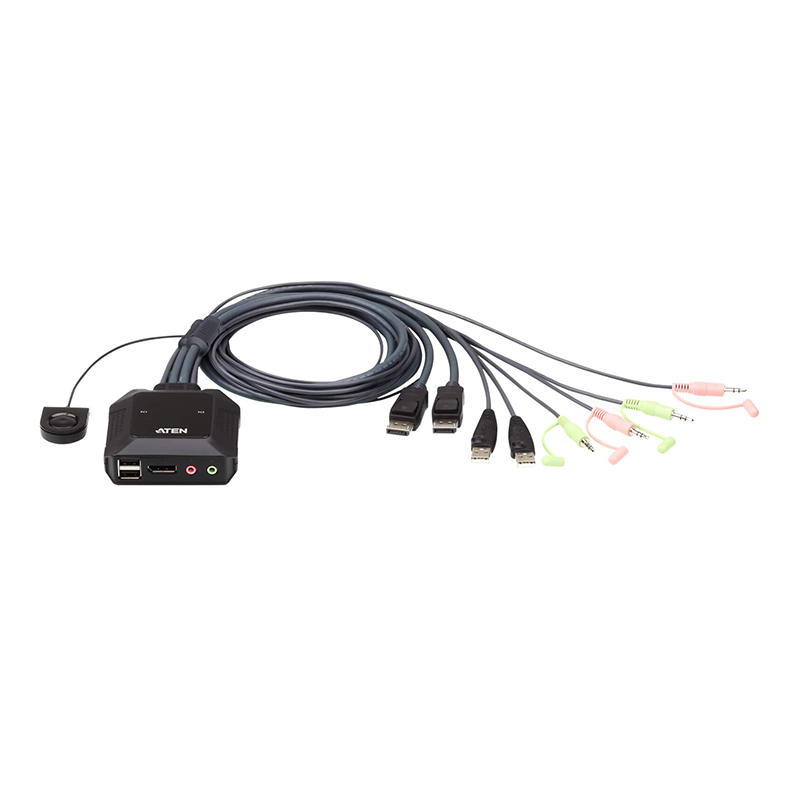

• Commutateurs KVM câblés (2 à 4 ports) : pour les postes de travail multi-ordinateurs, en VGA/USB, HDMI ou DisplayPort. Certains modèles intègrent un hub USB 3.0 et la gestion audio.

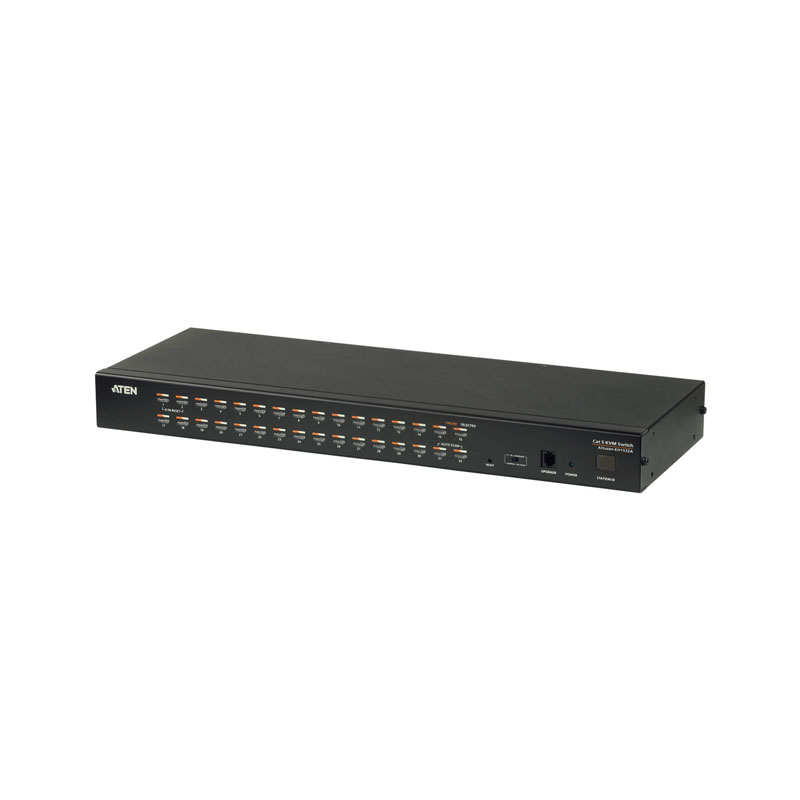

• Commutateurs KVM multi-ports (8 à 16 ports et au-delà) : pour les salles serveur, avec accès local et/ou distant, en Cat5 ou HDMI sur IP.
• Commutateurs KVM sécurisés : conformes aux profils de protection PSD PP v4.0 ou PSS PP v3.0, conçus pour les environnements de défense et de renseignement nécessitant une isolation stricte entre domaines de sécurité. Disponibles en DVI, HDMI ou DisplayPort, avec option CAC (Common Access Card).

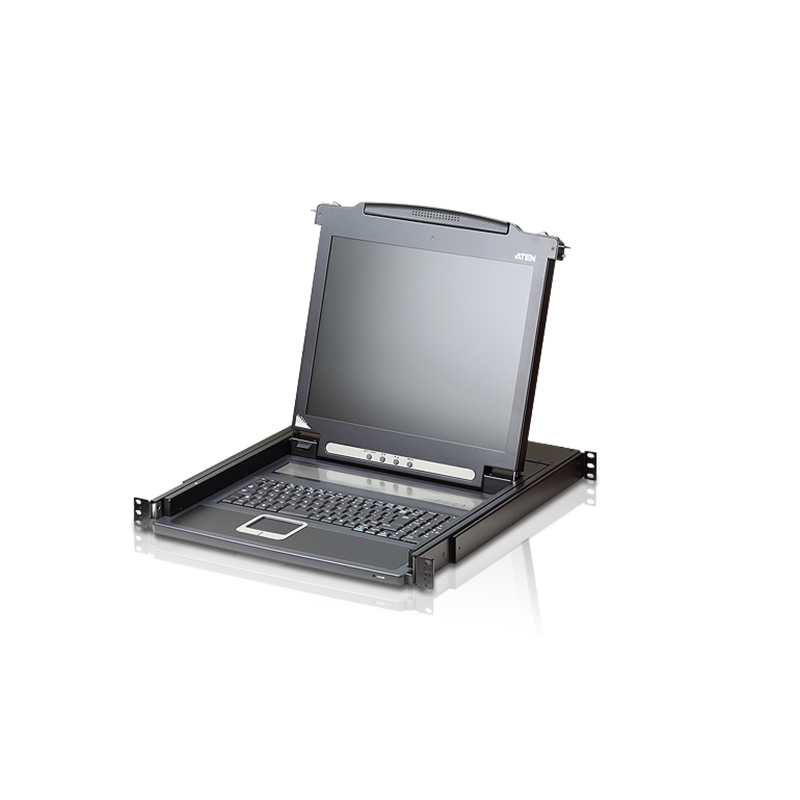

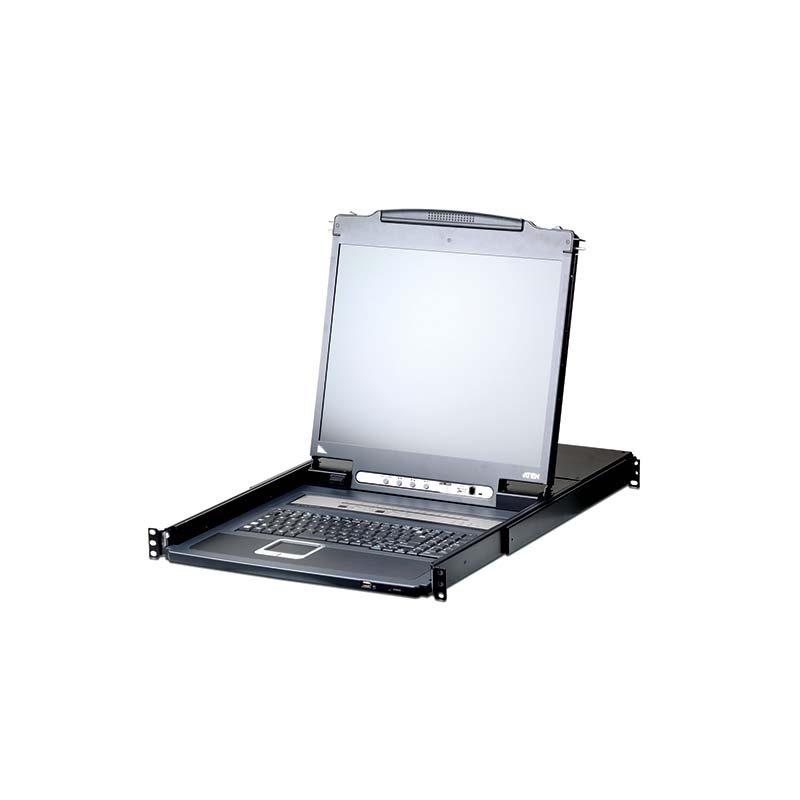

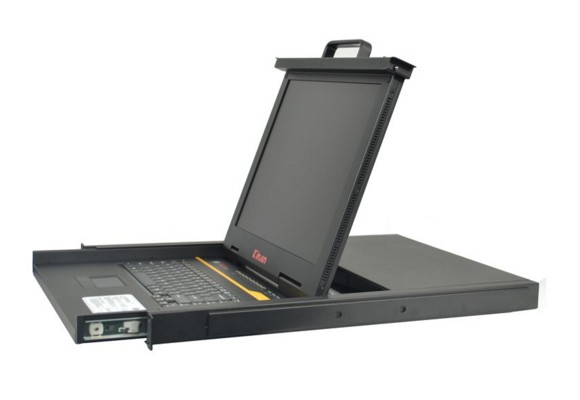

• Consoles LCD rackables : boîtiers coulissants 19" intégrant un écran LCD, un clavier et un pavé tactile. Disponibles en 17" ou 18,5", en profondeur standard ou courte pour les racks peu profonds.

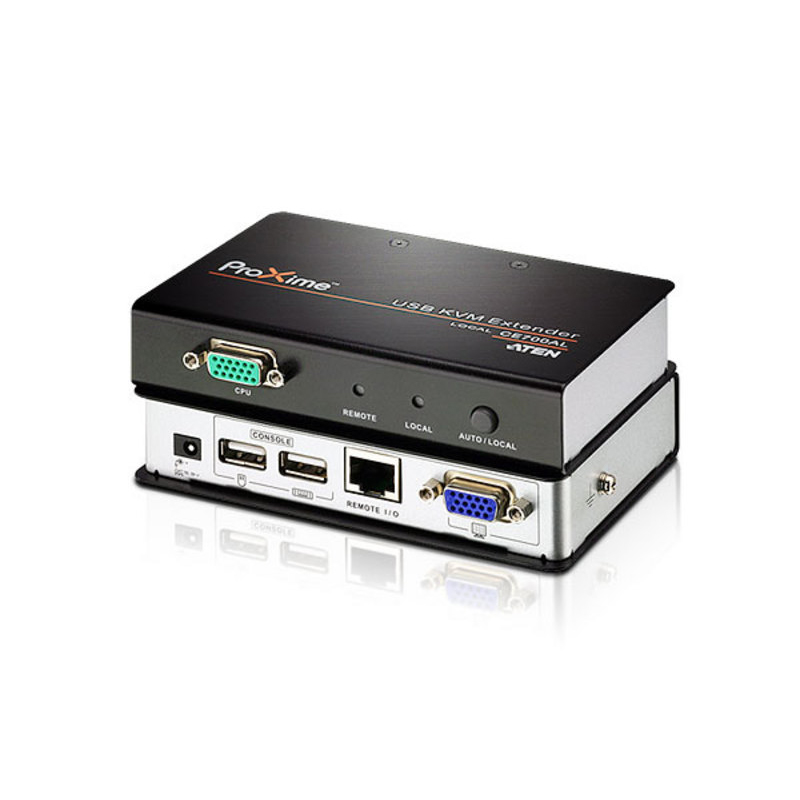

• Extendeurs KVM : systèmes émetteur/récepteur permettant d'éloigner la console de la source jusqu'à 200 m sur Cat5e (extension locale/distante VGA/USB) ou via réseau IP (extension HDMI sur IP).

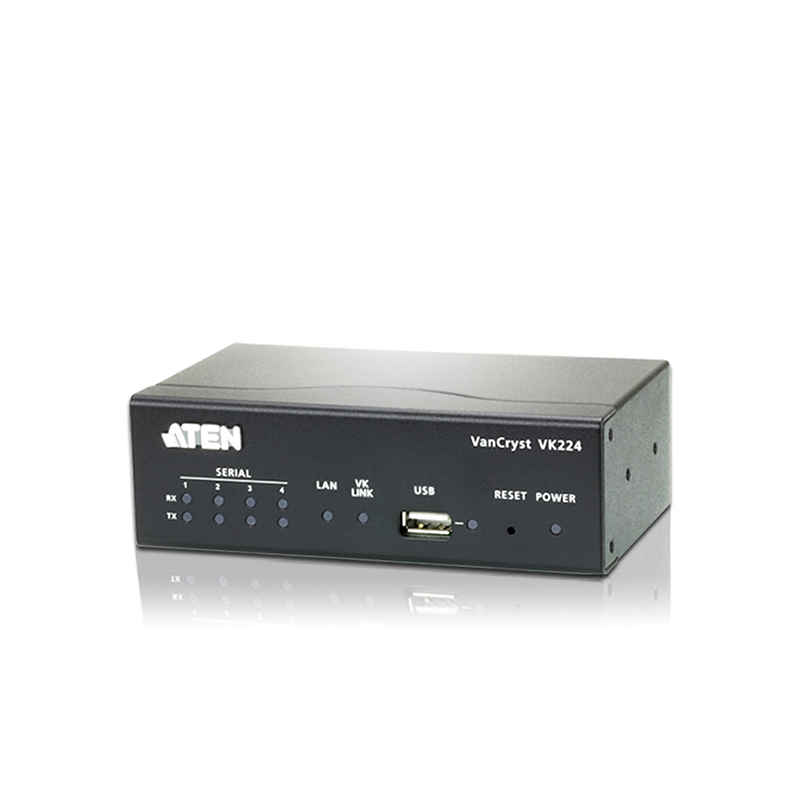

• Serveurs console série : équipements de gestion hors-bande des périphériques réseau (routeurs, switches, serveurs) via ports série RS-232, disponibles en 8, 48 ports et plus, avec accès IP sécurisé et double alimentation sur certains modèles.

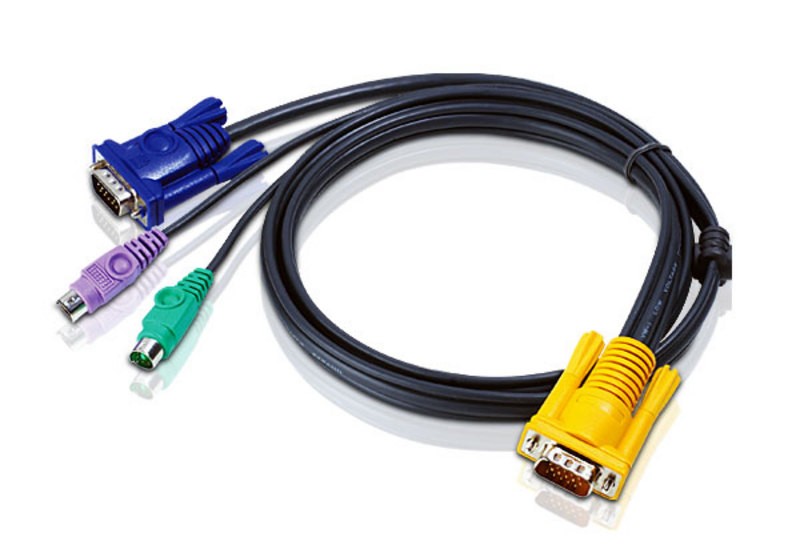

• Cordons KVM : câbles dédiés reliant les serveurs au commutateur, en SPHD 3-en-1, avec connecteurs HDB-VGA, PS/2 ou USB, en longueurs de 1,8 m à 6 m.
• Accessoires : kits de montage en rack, alimentations externes, récepteurs IR, kits de câbles sécurisés pour commutateurs PP v4.0.

Comment choisir son équipement KVM ?

• Nombre de ports : adapter au nombre de serveurs ou postes à contrôler. Les commutateurs sont généralement cascadables pour étendre la capacité.
• Interface vidéo : VGA pour les environnements hérités, DVI pour le numérique standard, HDMI pour les résolutions jusqu'à 4K, DisplayPort pour les stations de travail graphiques et les configurations multi-écrans (technologie MST).
• Mode d'accès : accès local uniquement ou accès distant via IP. Les modèles sur IP permettent une administration depuis n'importe quel poste du réseau sans présence physique en salle.
• Profil de sécurité : pour les environnements sensibles (défense, renseignement), privilégier les commutateurs conformes aux profils PSD PP v4.0 ou PSS PP v3.0 avec isolation physique entre ports.
• Console intégrée ou séparée : une console LCD rackable simplifie les interventions ponctuelles ; un commutateur sans console est préférable lorsque l'accès se fait principalement via IP.
• Extension de distance : pour éloigner la console de la salle serveur, les extendeurs Cat5 couvrent jusqu'à 200 m ; les solutions IP n'ont pas de limite de distance sur le réseau local.
• Gestion hors-bande : pour administrer des équipements réseau via port série (console management), les serveurs console série ATEN offrent un accès IP sécurisé indépendant du réseau de production.

Questions fréquentes

Peut-on cascader plusieurs commutateurs KVM ATEN entre eux ?

Oui, la plupart des commutateurs KVM ATEN multi-ports supportent la cascade, ce qui permet de multiplier le nombre de serveurs accessibles depuis une seule console. Le nombre de niveaux de cascade dépend du modèle.

Quelle est la différence entre un extendeur KVM Cat5 et un extendeur KVM sur IP ?

Un extendeur Cat5 crée une liaison point à point entre une unité locale et une unité distante sur un câble Cat5e, avec une portée généralement limitée à 150-200 m. Un extendeur KVM sur IP s'intègre au réseau Ethernet existant et permet un accès depuis n'importe quel point du réseau, sans contrainte de distance.

Qu'est-ce que la gestion hors-bande et pourquoi est-elle utile ?

La gestion hors-bande (out-of-band) désigne l'accès aux équipements via un canal dédié, indépendant du réseau de production. En cas de panne réseau ou de dysfonctionnement du système d'exploitation, l'accès via port série ou console reste disponible pour diagnostiquer et corriger le problème.

Un commutateur KVM sécurisé peut-il fonctionner avec des ordinateurs sur des réseaux de classification différente ?

Oui, c'est précisément leur fonction : les commutateurs KVM sécurisés conformes aux profils PSD PP v4.0 ou PSS PP v3.0 assurent une isolation physique stricte entre les ports, empêchant tout transfert de données non autorisé entre domaines de sécurité différents.

Les cordons KVM ATEN sont-ils spécifiques à chaque modèle de commutateur ?

Les cordons KVM ATEN sont conçus pour fonctionner avec les commutateurs de la même marque. Le connecteur côté commutateur (SPHD 3-en-1 sur de nombreux modèles) est propriétaire, tandis que le côté serveur utilise des connecteurs standards (HDB-VGA, USB, PS/2). Il convient de vérifier la compatibilité entre le cordon et le modèle de commutateur avant commande.

Est-il possible de contrôler des serveurs Linux et Windows depuis le même commutateur KVM ?

Oui. Les commutateurs KVM travaillent au niveau des signaux clavier/vidéo/souris, indépendamment du système d'exploitation. Tout ordinateur disposant des interfaces vidéo et USB (ou PS/2) compatibles peut être connecté au commutateur.
