CPL

CPL : principe et usages

Les adaptateurs CPL (Courant Porteur en Ligne) transmettent les données réseau sur le câblage électrique basse tension déjà en place dans un bâtiment. Chaque adaptateur se branche sur une prise secteur standard et se connecte par câble Ethernet à un équipement réseau (routeur, switch, décodeur, caméra IP). Le réseau ainsi formé ne nécessite aucun tirage de câble réseau et aucune configuration logicielle particulière dans sa version de base.

Cette technologie est particulièrement utile dans les bâtiments anciens non câblés en réseau informatique, les locaux où le WiFi est perturbé par des cloisons épaisses ou des équipements métalliques, ou les installations nécessitant une connexion filaire stable dans des pièces éloignées du routeur.

Les familles de CPL

• CPL Ethernet seul : adaptateurs avec un ou deux ports Ethernet (100 Mbps ou Gigabit), sans WiFi intégré — pour relier un équipement filaire unique ou un switch local

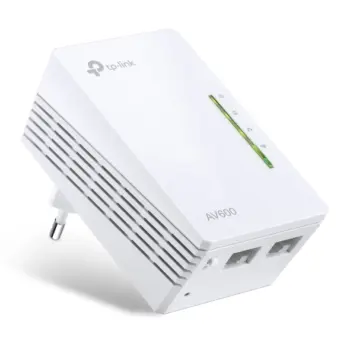

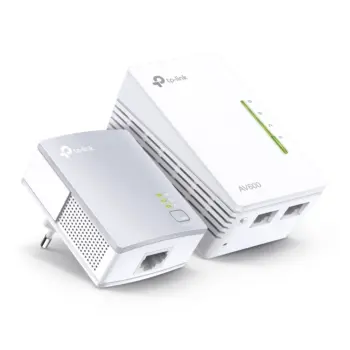

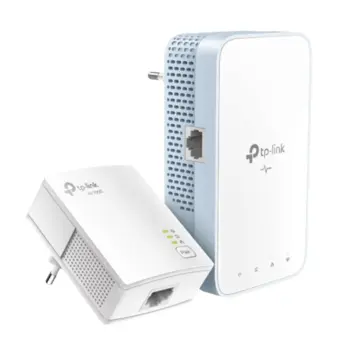

• CPL avec WiFi intégré : adaptateurs combinant la connexion CPL et un point d'accès WiFi (300 Mbps en 2,4 GHz ou bi-bande AC750), pour étendre à la fois le réseau filaire et sans-fil

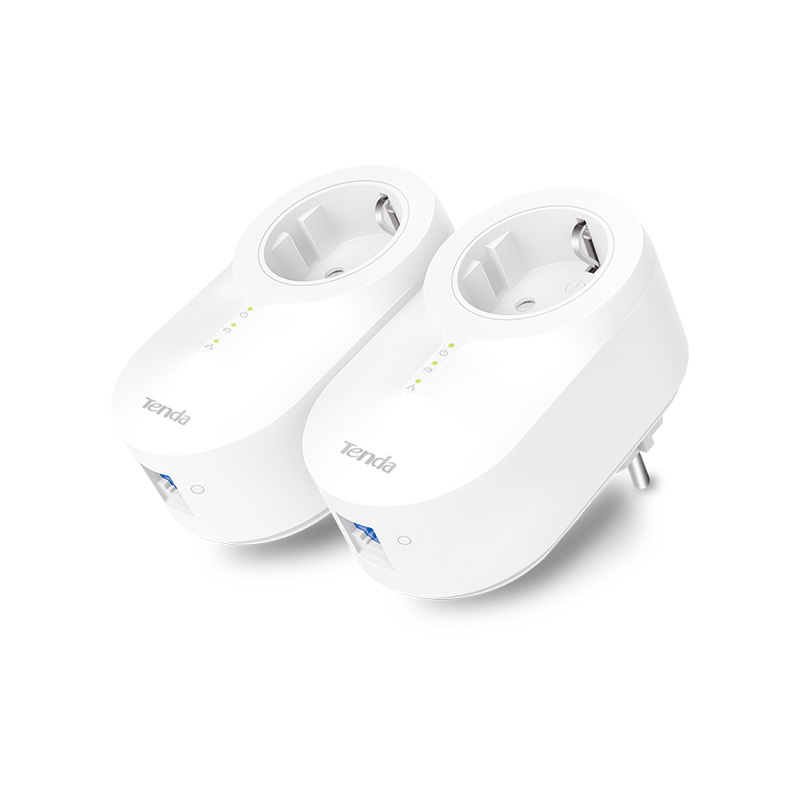

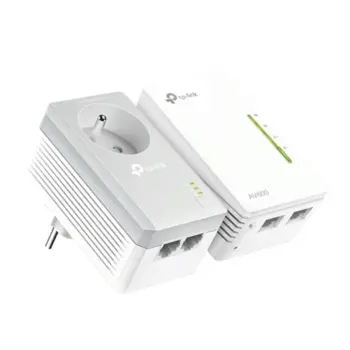

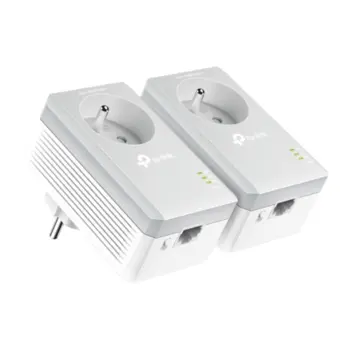

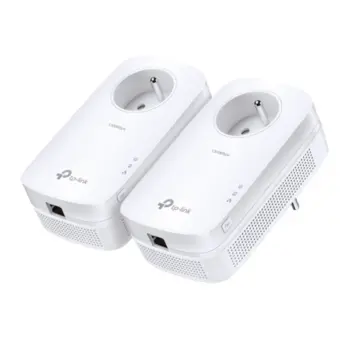

• CPL avec prise gigogne : modèles intégrant une prise électrique de passage, pour ne pas occuper la prise murale et réduire l'impact sur le filtrage du signal

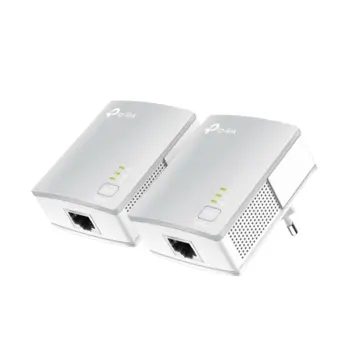

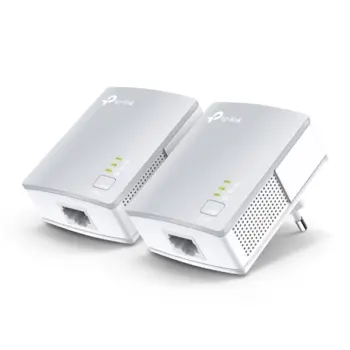

• Kits complets : packs de deux adaptateurs prêts à l'emploi, compatibles HomePlug AV (débits jusqu'à 600 Mbps) ou HomePlug AV2 (débits jusqu'à 1,3 Gbps)

Comment choisir un adaptateur CPL ?

Le choix d'un kit CPL repose sur plusieurs critères :

• Norme et débit : HomePlug AV couvre les besoins courants (streaming HD, navigation) ; HomePlug AV2 avec des débits annoncés jusqu'à 1,3 Gbps est à privilégier pour les transferts de fichiers volumineux ou les usages multiples simultanés
• Ports réseau : un port 10/100 Mbps suffit pour la plupart des usages Internet ; un port Gigabit est nécessaire si les équipements connectés communiquent entre eux à haut débit (NAS, caméra 4K)
• WiFi intégré ou non : les modèles avec WiFi évitent l'installation d'un point d'accès supplémentaire ; la fonction de clonage WiFi (copie du SSID du routeur principal) simplifie le déploiement dans les environnements WPS compatibles
• Prise gigogne : utile lorsque les prises disponibles sont en nombre limité ; à noter que certains filtres parafoudres ou multiprises peuvent atténuer le signal CPL
• Distance et circuit électrique : les débits réels dépendent de la qualité et de l'âge du circuit électrique, ainsi que de la distance entre les prises. Les circuits triphasés séparent les phases et peuvent nécessiter des coupleurs de phase.

Questions fréquentes

Les CPL fonctionnent-ils sur plusieurs phases électriques ?

Le signal CPL se propage sur une même phase électrique. Sur un circuit triphasé, deux adaptateurs sur des phases différentes peuvent ne pas communiquer ou avoir des performances dégradées. Des coupleurs de phase existent pour remédier à ce problème.

Peut-on utiliser plus de deux adaptateurs CPL sur le même réseau ?

Oui, il est possible d'ajouter des adaptateurs supplémentaires au réseau CPL. Le débit est alors partagé entre tous les adaptateurs actifs. Le bouton « Pair » ou la procédure de couplage permet d'associer un nouvel adaptateur au réseau existant.

Le CPL est-il compatible avec les installations récentes en 230V monophasé ?

Oui, les adaptateurs HomePlug AV et AV2 sont conçus pour les réseaux électriques basse tension 230V européens. Les performances dépendent de la qualité du câblage électrique et de la présence de charges parasites sur le circuit.

Quelle est la portée maximale d'un adaptateur CPL ?

Les kits de la gamme indiquent généralement une portée de l'ordre de 300 mètres sur circuit électrique. Cette valeur est indicative et peut être significativement réduite selon l'état du câblage, les disjoncteurs et la présence de filtres sur le circuit.

Les CPL sont-ils sécurisés ?

Les kits HomePlug AV et AV2 intègrent un chiffrement AES 128 bits par défaut. La pression sur le bouton « Pair » sur chaque adaptateur crée un réseau chiffré isolé des autres réseaux CPL du bâtiment.
