Modules fibres : connecter les équipements actifs via fibre optique

Les modules fibres — aussi appelés transceivers, mini-GBIC ou modules SFP — sont les interfaces optiques qui permettent de connecter un switch ou un routeur à l'infrastructure fibre optique d'un réseau. Enfichables à chaud dans les emplacements SFP ou SFP+ des équipements actifs, ils assurent la conversion signal électrique/optique et déterminent le type de fibre utilisé, la longueur d'onde, le débit et la distance maximale de la liaison.

Les modules disponibles dans cette catégorie couvrent les principaux cas d'usage des réseaux d'entreprise et d'opérateur, des courtes liaisons en fibre multimode entre salles équipements jusqu'aux liens monomode longue distance entre sites distants.

Les familles de Modules fibres

• Modules SFP Gigabit multimode : transceivers 1,25 Gbps sur fibre multimode 50/125 μm ou 62,5/125 μm, longueur d'onde 850 nm, portée typique jusqu'à 550 m. Connecteur LC duplex. Adapté aux liaisons intra-bâtiment ou inter-bâtiments proches.

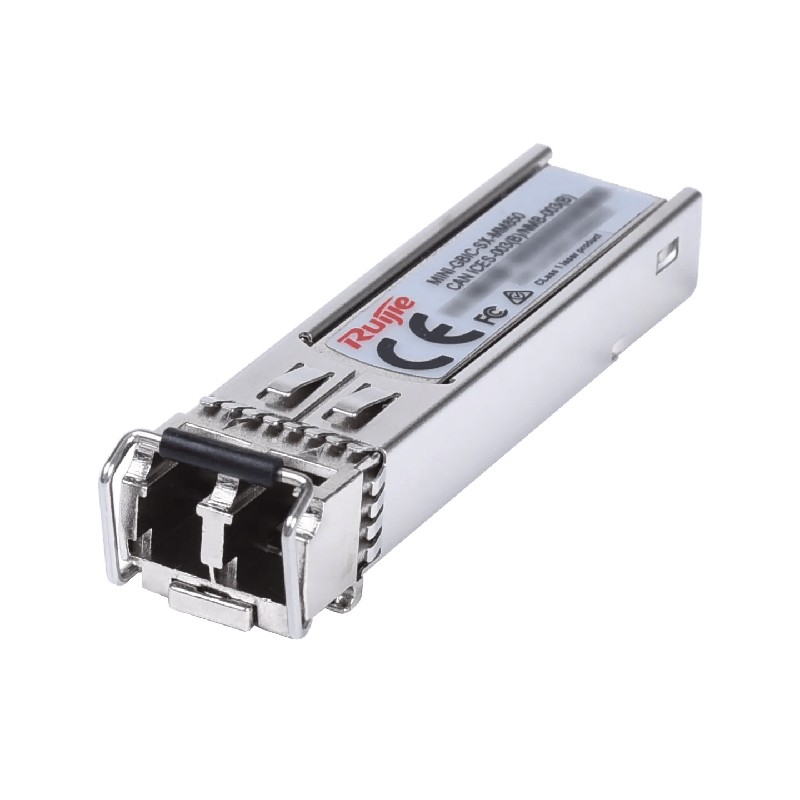

• Modules SFP Gigabit monomode : transceivers 1,25 Gbps sur fibre monomode 9/125 μm, longueurs d'onde 1310 nm ou 1550 nm, portées de 10 à 80 km. Disponibles en version duplex (deux fibres) ou WDM bidirectionnel (une seule fibre). Connecteurs LC ou SC selon modèle.
• Modules SFP 2,5 Gigabit monomode : transceivers 2,5 Gbps monomode, pour les liaisons nécessitant un débit intermédiaire entre le Gigabit standard et le 10 Gigabit.
• Modules SFP+ 10 Gigabit multimode : transceivers 10 Gbps sur fibre multimode, longueur d'onde 850 nm, portée jusqu'à 550 m. Connecteur LC duplex.
• Modules SFP+ 10 Gigabit monomode : transceivers 10 Gbps sur fibre monomode, disponibles pour des portées allant jusqu'à 40 km (ER).
• Modules WDM bidirectionnels (BiDi) : utilisent deux longueurs d'onde différentes en émission et réception (ex. TX 1310 nm / RX 1550 nm ou l'inverse) pour faire passer les deux sens de communication sur une seule fibre monomode. Les deux modules d'une paire doivent avoir des longueurs d'onde inversées.
• Câbles DAC (Direct Attach Copper) : câbles SFP+ à connexion directe en cuivre, utilisés pour les liaisons très courtes (1 à 3 m) entre équipements dans un même rack ou rack adjacent, sans conversion optique.
• Modules industriels : transceivers SFP Gigabit monomode en version industrielle, pour les déploiements soumis à des plages de température étendues.

Comment choisir un module fibre ?

Le choix d'un transceiver repose sur une combinaison de paramètres :

• Débit requis : 1,25 Gbps (SFP Gigabit), 2,5 Gbps, 10 Gbps (SFP+) — le module doit correspondre au débit de l'emplacement SFP de l'équipement actif.
• Type de fibre disponible : multimode (OM1, OM2, OM3, OM4) ou monomode (OS1, OS2). Un module monomode ne fonctionne pas sur fibre multimode et inversement.
• Distance à couvrir : les modules sont classifiés par portée — SX (courte portée, multimode), LX/LH (longue portée monomode, 10-40 km), EX/ER (très longue portée, jusqu'à 40 km en 10G), ZX (80 km en Gigabit). Toujours vérifier la portée garantie avec le budget optique de la liaison réelle.
• Nombre de fibres : liaison duplex (deux fibres, émission et réception séparées) ou liaison BiDi (une seule fibre, deux longueurs d'onde). En BiDi, les deux extrémités doivent utiliser des modules complémentaires (longueurs d'onde croisées).
• Compatibilité équipement : les transceivers doivent être compatibles avec les équipements actifs cibles. Les modules des marques RUIJIE (REYEE), TP-LINK, UPTEC et ATEN référencés ici sont conçus pour les équipements de ces marques respectivement ; vérifier la compatibilité avant toute commande sur une plateforme tiers.
• Connecteur : LC ou SC selon l'infrastructure de connectique en place.

Questions fréquentes

Quelle est la différence entre SFP et SFP+ ?

Le format physique est identique, mais le SFP+ supporte des débits jusqu'à 10 Gbps là où le SFP standard est limité à 1 Gbps (ou 2,5 Gbps pour certaines variantes). Un module SFP+ peut physiquement s'insérer dans un port SFP, mais la liaison sera limitée au débit inférieur ou incompatible selon l'équipement ; ne pas interchanger sans vérification.

Peut-on utiliser un module monomode sur de la fibre multimode ?

Non. Les modules monomode utilisent un faisceau laser très fin adapté au cœur de 9 μm de la fibre monomode. Sur une fibre multimode (cœur 50 ou 62,5 μm), les pertes d'insertion seraient rédhibitoires et la liaison serait inopérante. Toujours associer le bon type de module au bon type de fibre.

Qu'est-ce qu'un module WDM bidirectionnel (BiDi) ?

Un module BiDi émet et reçoit sur deux longueurs d'onde différentes sur une seule fibre, permettant d'économiser une fibre par liaison. Il faut obligatoirement utiliser deux modules dont les longueurs d'onde sont inversées aux deux extrémités (ex. TX1310/RX1550 d'un côté, TX1550/RX1310 de l'autre).

Qu'est-ce qu'un câble DAC et quand l'utiliser ?

Un câble DAC (Direct Attach Copper) intègre les connecteurs SFP+ aux deux extrémités d'un câble cuivre passif. Il remplace avantageusement les transceivers optiques pour les courtes distances intra-rack (1 à 3 m) avec un coût et une consommation électrique réduits. Au-delà de 5-7 m, la fibre optique devient la solution standard.

Les modules REYEE sont-ils compatibles avec des équipements d'autres marques ?

Les modules REYEE sont conçus et homologués pour les équipements RUIJIE/REYEE. La compatibilité avec des équipements d'autres marques n'est pas garantie par le fabricant ; certains switchs vérifient le code d'identification du module (OUI/DOM) et peuvent refuser les modules non certifiés. Se renseigner auprès du fabricant de l'équipement actif avant d'engager l'achat.
