Injecteurs PoE : alimentation à distance via câble Ethernet

Le PoE (Power over Ethernet) est une technologie permettant de transporter simultanément les données et l'alimentation électrique sur un câble Ethernet standard. Un injecteur PoE s'insère entre le switch non-PoE et l'équipement à alimenter : il reçoit le signal réseau et l'alimentation secteur séparément, et les combine sur le câble Ethernet vers l'équipement distant (jusqu'à 100 m en règle générale).

Cette solution est couramment utilisée lorsqu'un switch ou routeur existant ne dispose pas de ports PoE intégrés, ou pour alimenter un équipement isolé sans modifier l'infrastructure de switching en place.

Les familles d'Injecteurs PoE

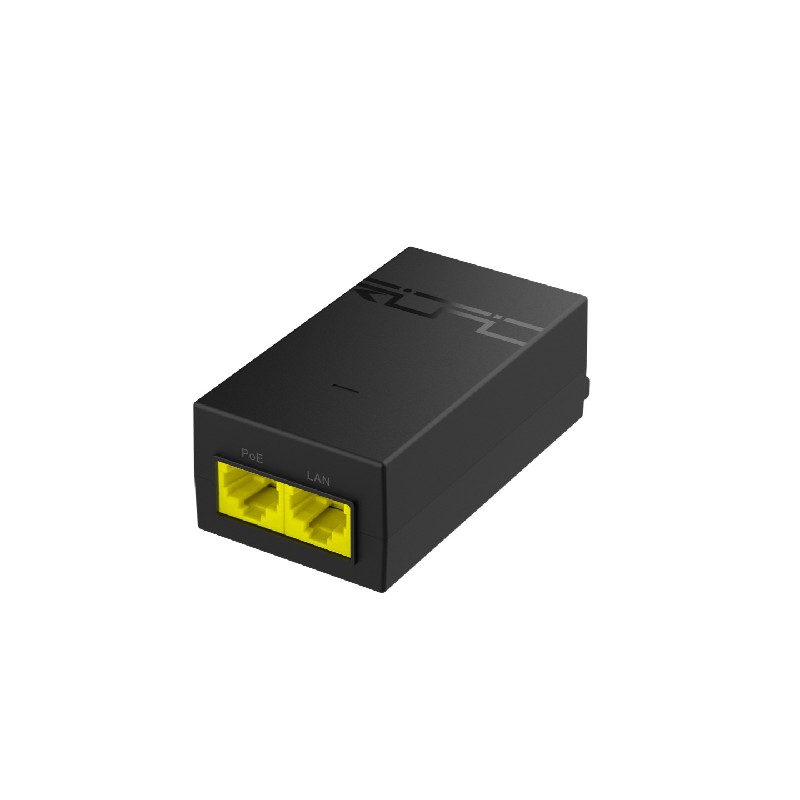

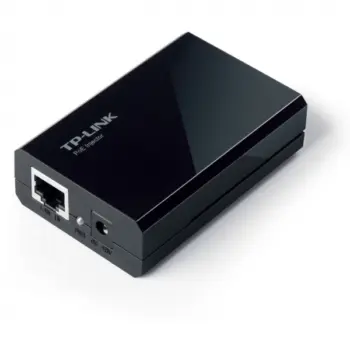

• Injecteurs PoE actifs 802.3af (15 W) : conformes à la norme IEEE 802.3af, adaptés aux équipements de faible consommation (téléphones VoIP, petits points d'accès WiFi)

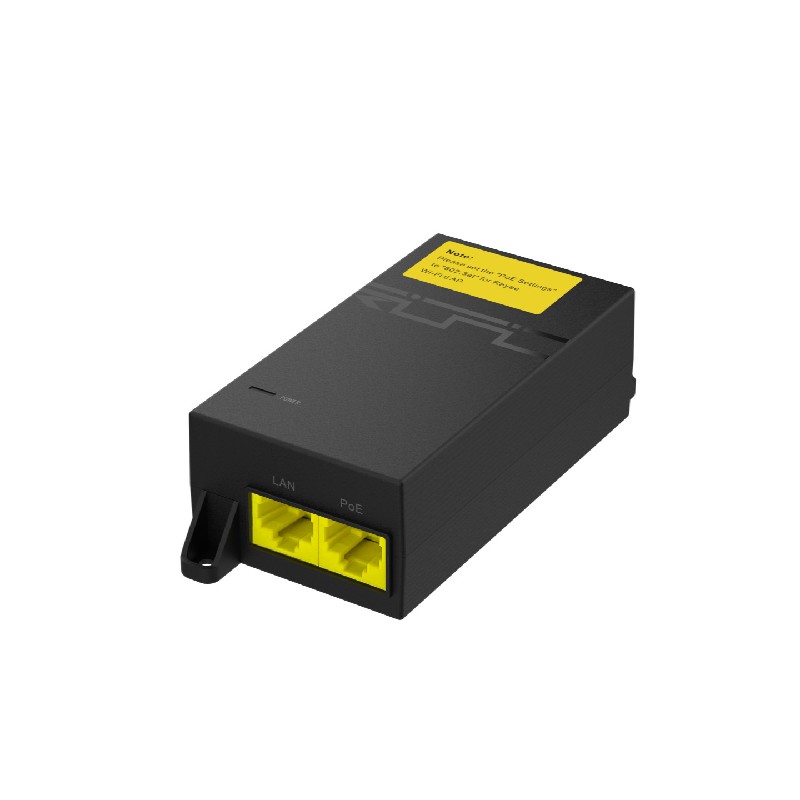

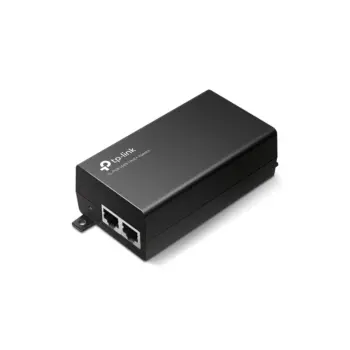

• Injecteurs PoE+ actifs 802.3at (30 W) : conformes à la norme IEEE 802.3at, pour les équipements à consommation intermédiaire (points d'accès WiFi double bande, caméras PTZ)

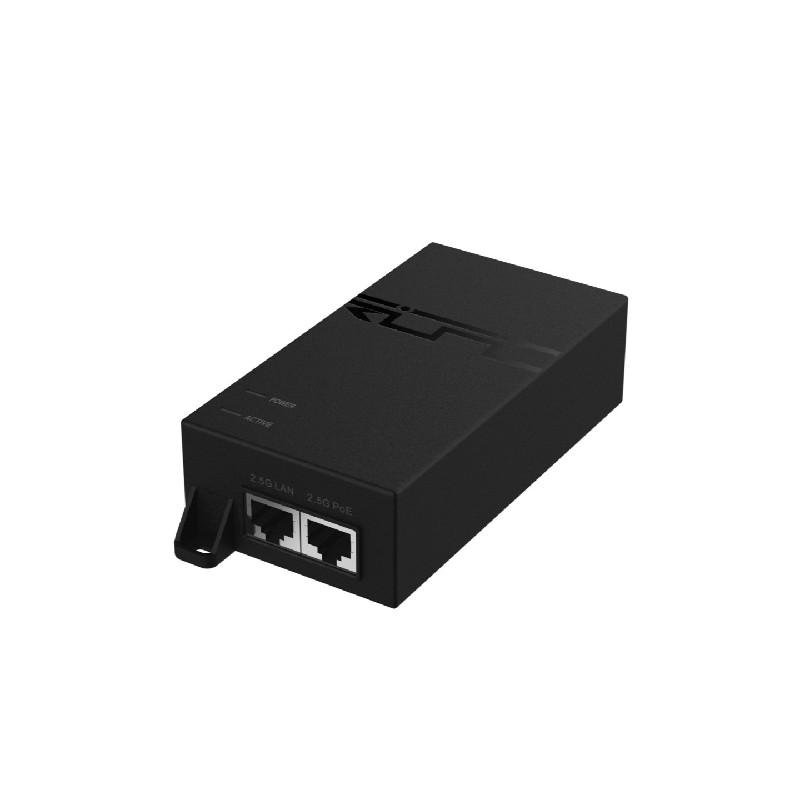

• Injecteurs haute puissance (60 W) : pour les équipements plus énergivores (points d'accès WiFi 6, switches PoE alimentés en cascade)
• Injecteurs PoE passif 24 V : non conformes aux normes 802.3af/at, conçus spécifiquement pour les ponts radio et équipements de la gamme REYEE nécessitant une alimentation passive 24 V
• Kit injecteur + splitter PoE : le splitter permet de convertir la puissance PoE reçue en sortie 5/9/12 V CC, pour alimenter des équipements non-PoE compatibles Ethernet

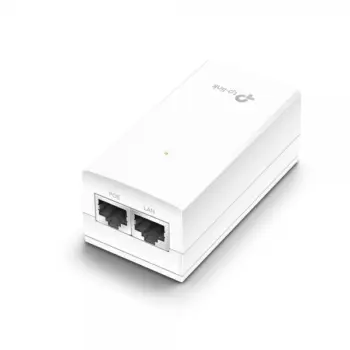

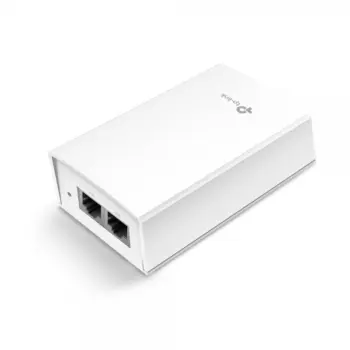

• Adaptateurs PoE 24 V et 48 V Gigabit : injecteurs à tension fixe avec deux ports Gigabit RJ45, pour installations spécifiques nécessitant une tension précise

Comment choisir un injecteur PoE ?

• Puissance requise : consulter la consommation maximale (en watts) de l'équipement à alimenter et sélectionner un injecteur dont la puissance de sortie est supérieure ou égale à cette valeur
• Norme PoE : les injecteurs actifs 802.3af ou 802.3at sont compatibles avec tous les équipements certifiés PoE respectant ces normes ; les injecteurs passifs 24 V sont à réserver aux équipements explicitement compatibles (risque d'endommager un équipement non prévu pour cette tension)
• Débit du port : un port 10/100 Mbps suffit pour la téléphonie VoIP et les caméras IP standard ; un port Gigabit est nécessaire pour les points d'accès WiFi AC/AX ou les caméras haute résolution
• Nombre d'équipements : un injecteur alimente un seul équipement. Pour alimenter plusieurs équipements PoE, un switch PoE intégré est plus adapté qu'une série d'injecteurs individuels
• Compatibilité passive : les injecteurs passifs REYEE sont documentés comme compatibles avec des équipements spécifiques de la gamme ; vérifier la compatibilité avant utilisation sur d'autres marques

Questions fréquentes

Quelle est la différence entre PoE passif et PoE actif ?

Le PoE actif (802.3af, 802.3at, 802.3bt) intègre un protocole de négociation : l'injecteur détecte si l'équipement distant est compatible PoE avant d'envoyer la puissance, ce qui protège les équipements non-PoE. Le PoE passif envoie la tension en permanence sans négociation — il est moins coûteux mais peut endommager un équipement non prévu pour cette tension si branché par erreur.

Un injecteur PoE 30 W peut-il alimenter un équipement 802.3af (15 W) ?

Oui, un injecteur PoE+ 30 W est rétrocompatible avec les équipements 802.3af 15 W. L'équipement ne consommera que la puissance dont il a besoin.

Quelle longueur de câble maximale entre l'injecteur et l'équipement alimenté ?

La distance maximale est généralement de 100 mètres sur câble UTP Cat 5e ou supérieur, ce qui correspond à la limite standard de l'Ethernet 10/100/1000BASE-T. Au-delà, la chute de tension sur la paire d'alimentation peut être insuffisante.

Un injecteur PoE fonctionne-t-il avec n'importe quel switch en amont ?

Oui, l'injecteur se branche entre le port Ethernet du switch (non-PoE) et l'équipement distant. Le switch ne voit qu'une connexion Ethernet standard et n'a pas besoin de gérer le PoE.

Le kit injecteur + splitter TP-LINK TL-POE200 est-il compatible avec toutes les tensions de sortie ?

Le splitter TP-LINK TL-POE200 propose un interrupteur permettant de sélectionner la tension de sortie en 5 V, 9 V ou 12 V CC. Vérifier la tension requise par l'équipement à alimenter avant de configurer le splitter.
