Convertisseurs fibre RJ45

Convertisseurs fibre RJ45 : étendre le réseau sur fibre optique

Un convertisseur de média fibre/RJ45 (media converter) adapte le signal entre le cuivre Ethernet (connecteur RJ45) et la fibre optique, permettant de franchir des distances supérieures aux 100 mètres maximum du câblage cuivre en Ethernet. Chaque convertisseur fonctionne par paire : un convertisseur à chaque extrémité de la liaison fibre, ou un convertisseur côté réseau cuivre raccordé à un équipement actif disposant déjà d'un port SFP à l'autre extrémité.

Ces équipements sont couramment utilisés pour relier deux bâtiments, connecter des équipements éloignés dans un grand site ou intégrer une infrastructure fibre existante dans un réseau à base de switches cuivre.

Les familles de Convertisseurs fibre RJ45

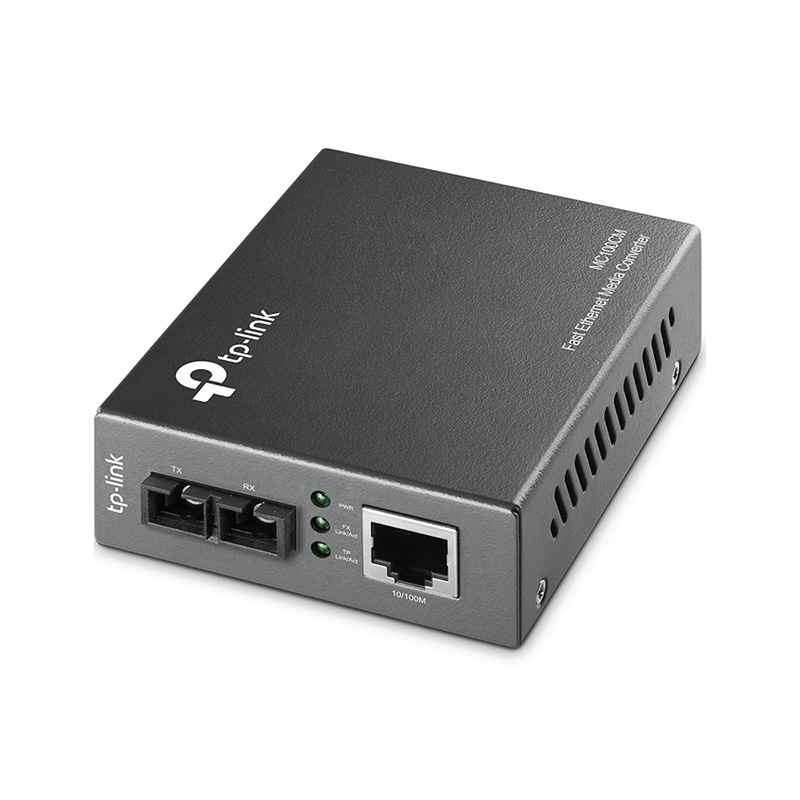

• 10/100 Mbps multimode SC : conversion 100BASE-TX vers 100BASE-FX sur fibre multimode, connecteur SC, pour les liaisons courtes en réseau local
• 10/100 Mbps monomode SC : conversion 100BASE-TX vers 100BASE-FX sur fibre monomode, connecteur SC, pour les liaisons longue distance jusqu'à 20 km selon les modèles

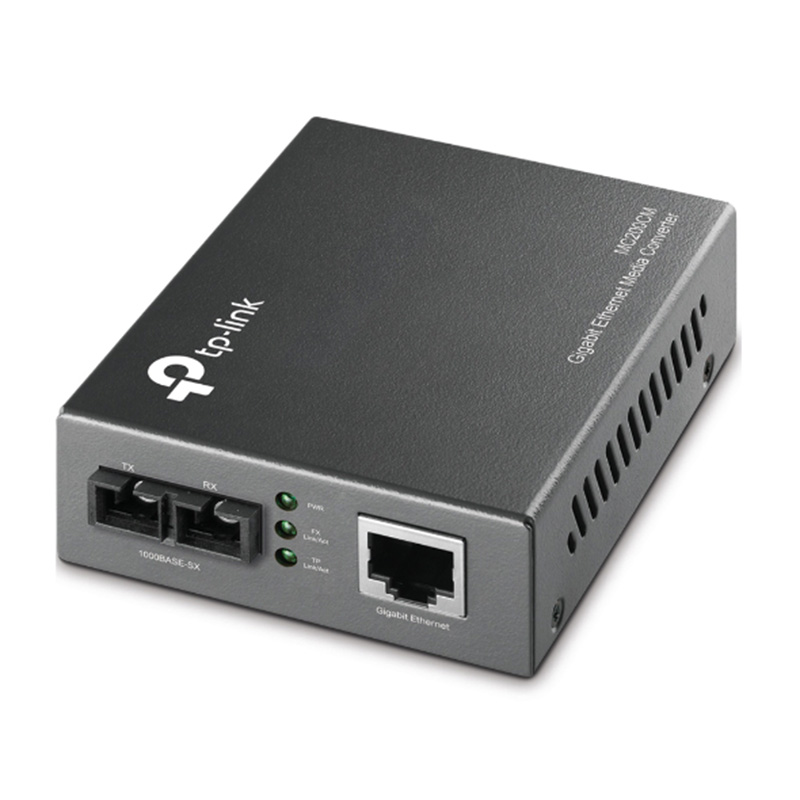

• Gigabit multimode SC : conversion 10/100/1000BASE-T vers Gigabit sur fibre multimode, connecteur SC, distance jusqu'à 500 m
• Gigabit monomode SC : conversion 10/100/1000BASE-T vers Gigabit sur fibre monomode, connecteur SC, distance jusqu'à 15-20 km

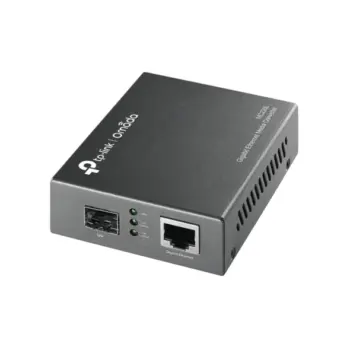

• Gigabit LC : conversion Gigabit avec connecteur LC, généralement pour fibre multimode
• Transceiver SFP vers RJ45 Gigabit : module mini-GBIC-GT permettant d'utiliser un port SFP d'un switch comme port RJ45 Gigabit cuivre
• Châssis 19" 2U pour 14 convertisseurs : rack centralisé avec alimentation intégrée, permettant de loger jusqu'à 14 convertisseurs dans une baie 19"

Comment choisir un convertisseur fibre RJ45 ?

• Débit : choisir entre 10/100 Mbps et Gigabit selon le débit des équipements à relier et la capacité de la liaison fibre disponible
• Type de fibre : la fibre multimode (OM1/OM2/OM3) est limitée à quelques centaines de mètres ; la fibre monomode (OS1/OS2) permet les longues distances (plusieurs kilomètres à plusieurs dizaines de kilomètres)
• Connecteur optique : SC et LC sont les deux formats les plus répandus en réseau d'entreprise ; vérifier le type de connecteur présent sur les câbles fibre installés avant de sélectionner le convertisseur
• Distance : pour une liaison inter-bâtiments de moins de 500 m, le multimode suffit généralement ; au-delà, ou pour des liaisons sur infrastructure fibre télécom, le monomode est nécessaire
• Alimentation et intégration : les convertisseurs individuels sont livrés avec une alimentation externe ; le châssis 2U centralise l'alimentation et l'intégration en baie 19" pour les sites avec de nombreux liens fibre

Questions fréquentes

Peut-on utiliser un seul convertisseur, ou faut-il toujours travailler par paire ?

Dans la grande majorité des cas, un convertisseur est nécessaire à chaque extrémité de la liaison fibre. L'exception est le cas où l'équipement d'un côté dispose déjà d'un port fibre (port SFP sur un switch) : un seul convertisseur côté cuivre est alors suffisant.

Un convertisseur multimode est-il compatible avec de la fibre monomode ?

Non. Les longueurs d'onde et les diamètres de cœur diffèrent entre multimode et monomode. Il est impératif d'utiliser le type de convertisseur correspondant au type de fibre installée.

Quelle est la différence entre un convertisseur SC et un convertisseur LC ?

SC et LC désignent le type de connecteur optique. Le SC est un connecteur carré, poussé-tiré, répandu dans les installations plus anciennes. Le LC est un connecteur plus compact à verrouillage automatique, dominant dans les nouvelles installations. La performance optique est équivalente pour un même type de fibre.

Le châssis 2U peut-il alimenter les convertisseurs individuels sans alimentation externe ?

Oui, le châssis 19" 2U pour 14 convertisseurs dispose d'une alimentation intégrée qui distribue le courant continu aux convertisseurs insérés, supprimant le besoin d'autant d'alimentations externes que de convertisseurs.

Un convertisseur Gigabit est-il compatible avec un lien 100 Mbps ?

Les convertisseurs Gigabit des gammes disponibles supportent généralement le mode 10/100/1000BASE-T en auto-négociation sur le port RJ45, ce qui les rend compatibles avec des équipements 100 Mbps. Le port fibre fonctionne lui à débit fixe (1,25 Gbps) ; la correspondance de débit est gérée en interne par le convertisseur.
