Cordons RJ45

Cordons RJ45 : connexion réseau du poste de travail à la baie

Les cordons RJ45 constituent le maillon terminal du câblage structuré cuivre. Ils relient les prises murales aux postes de travail, les panneaux de brassage aux switchs, ou les équipements entre eux en baie. Le choix du cordon doit correspondre à la catégorie du câblage horizontal et au niveau de blindage de l'installation pour ne pas dégrader les performances de la liaison.

Avec 859 références disponibles, la gamme couvre toutes les catégories courantes du marché professionnel, en une grande variété de couleurs facilitant le repérage dans les baies de brassage.

Les familles de cordons RJ45

• Cordons Cat5e UTP : pour réseaux 1 Gbit/s, câblage non blindé AWG 26, contacts dorés
• Cordons Cat6 UTP : même usage, performances accrues à 250 MHz, câble non blindé

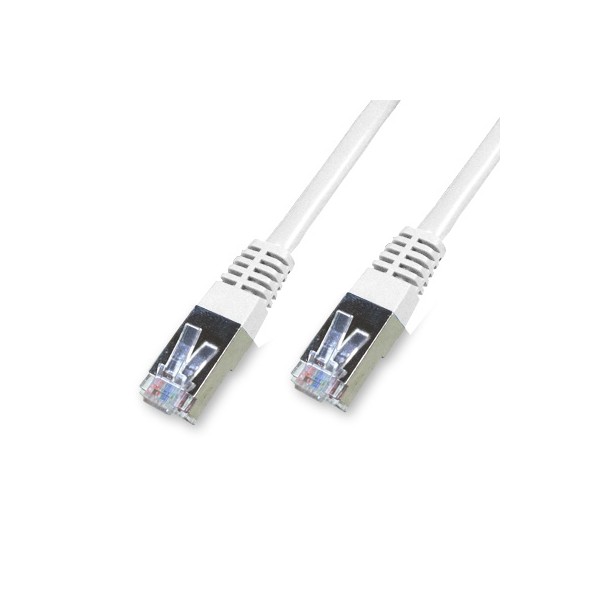

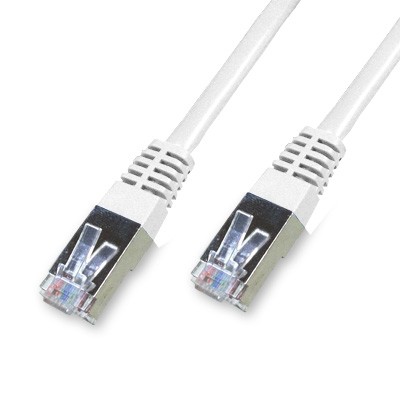

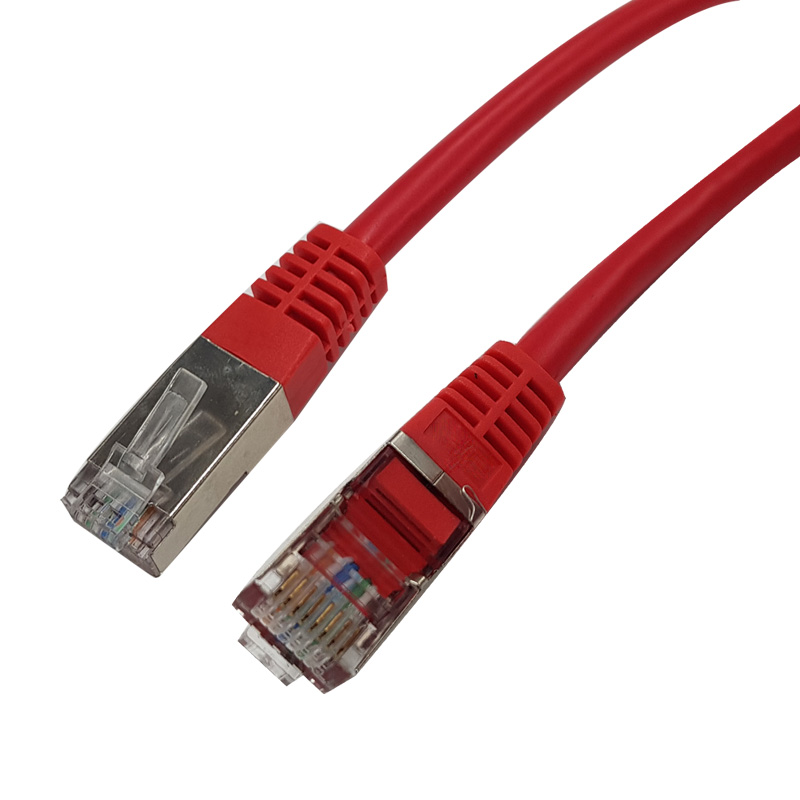

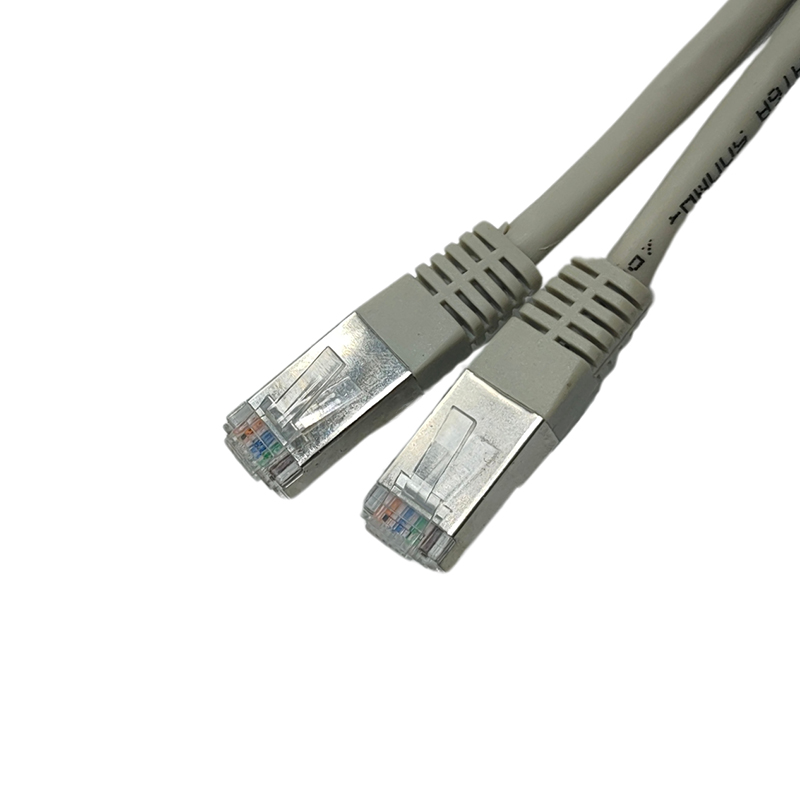

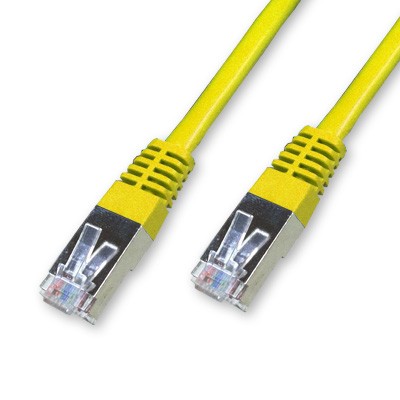

• Cordons Cat6 FTP : blindage par feuille d'aluminium, 100 ohms, disponibles de 0,15 m à 50 m, contacts dorés, en version LSZH pour les ERP et faux planchers

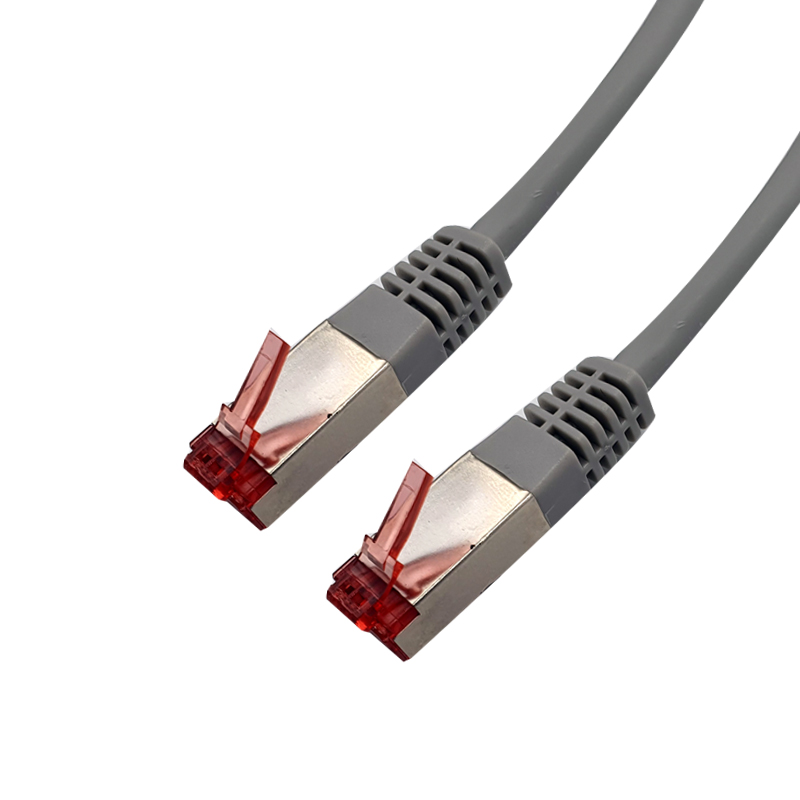

• Cordons Cat6 S/FTP LSZH 100 % cuivre : double blindage, conducteur cuivre massif, gaine sans halogène
• Cordons Cat6 croisés : pour connexion directe entre équipements de même type sans switch
• Cordons Cat6a FTP : pour liaisons 10GBASE-T, disponibles aussi en version slim et TPE coudée

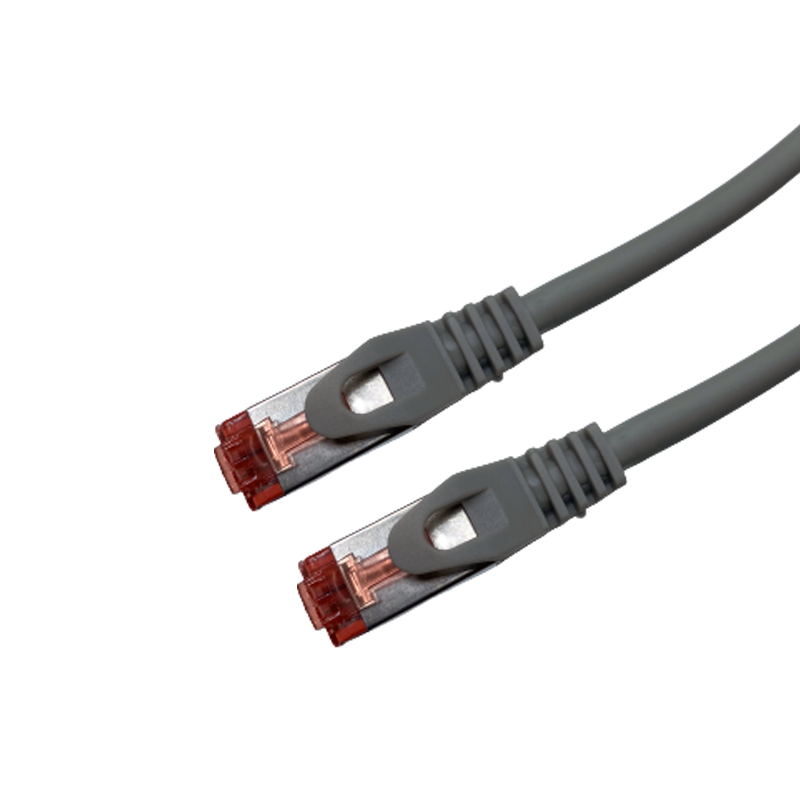

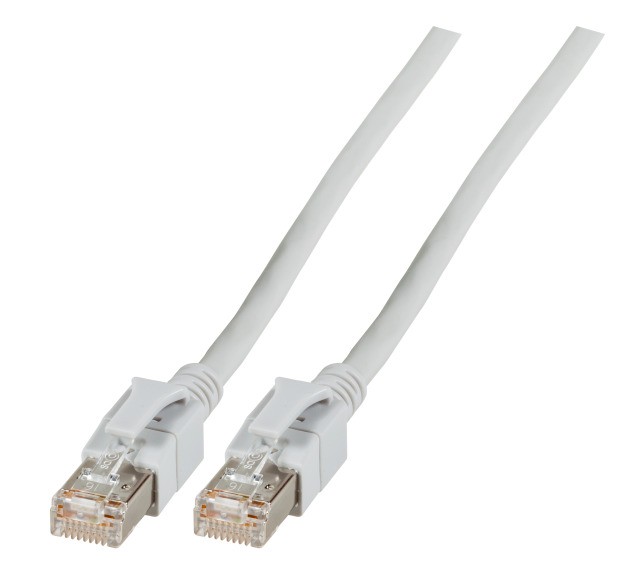

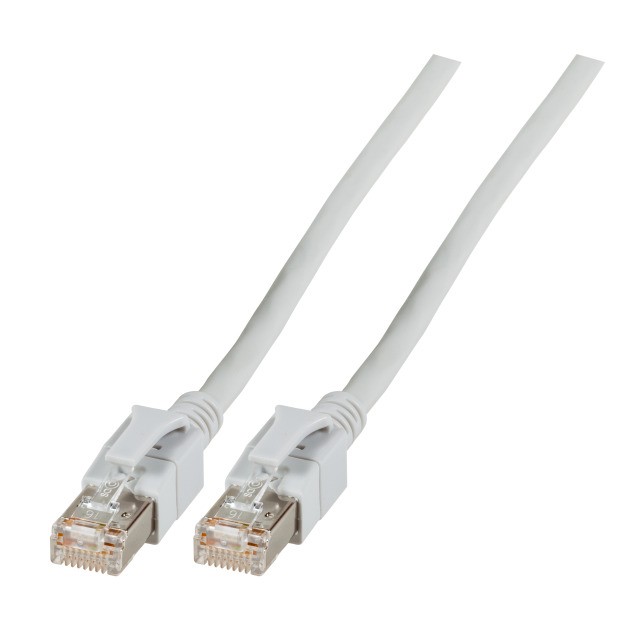

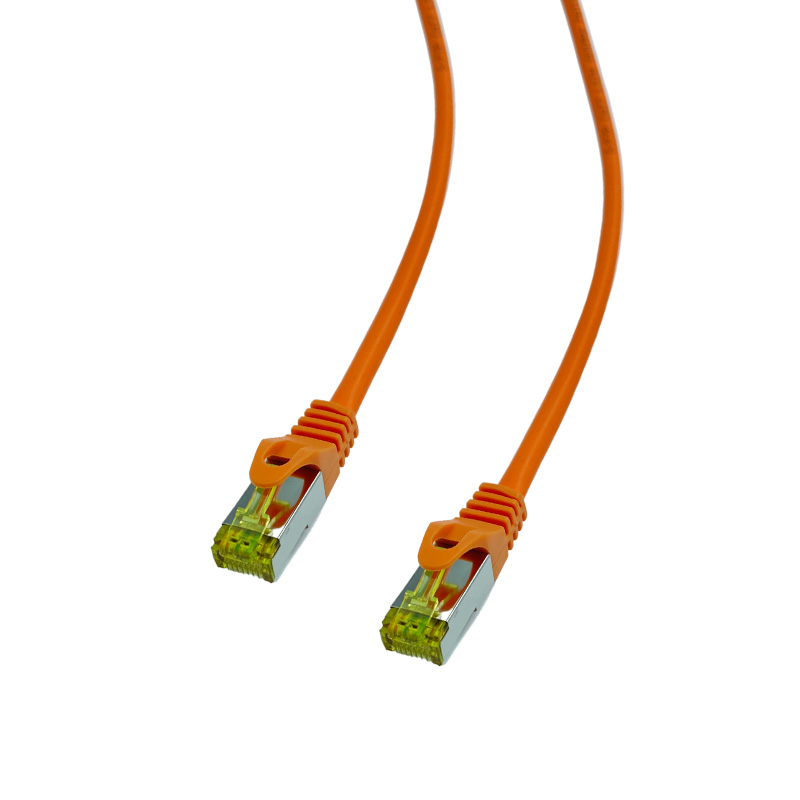

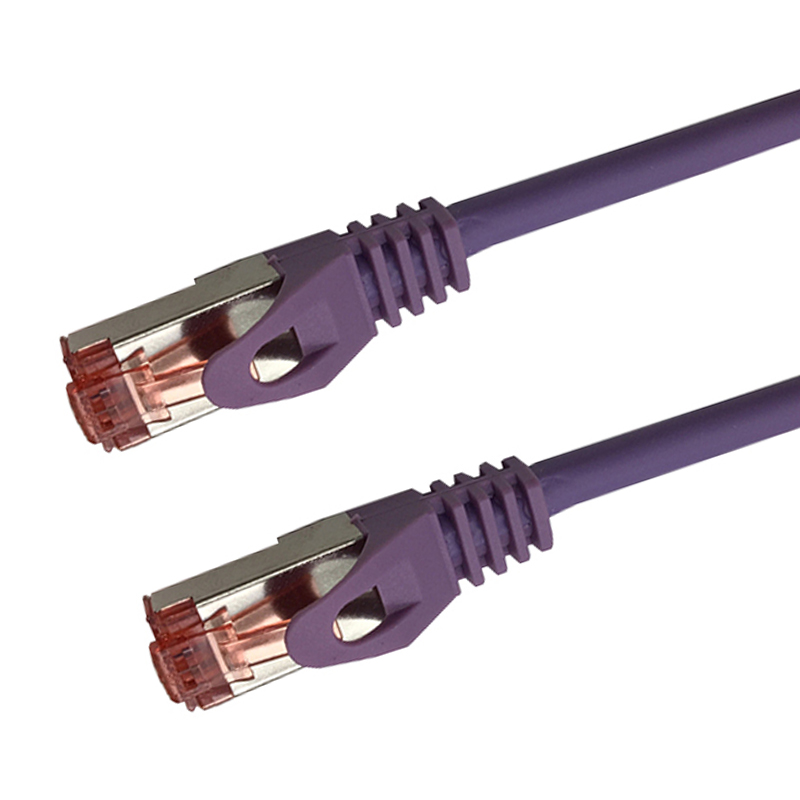

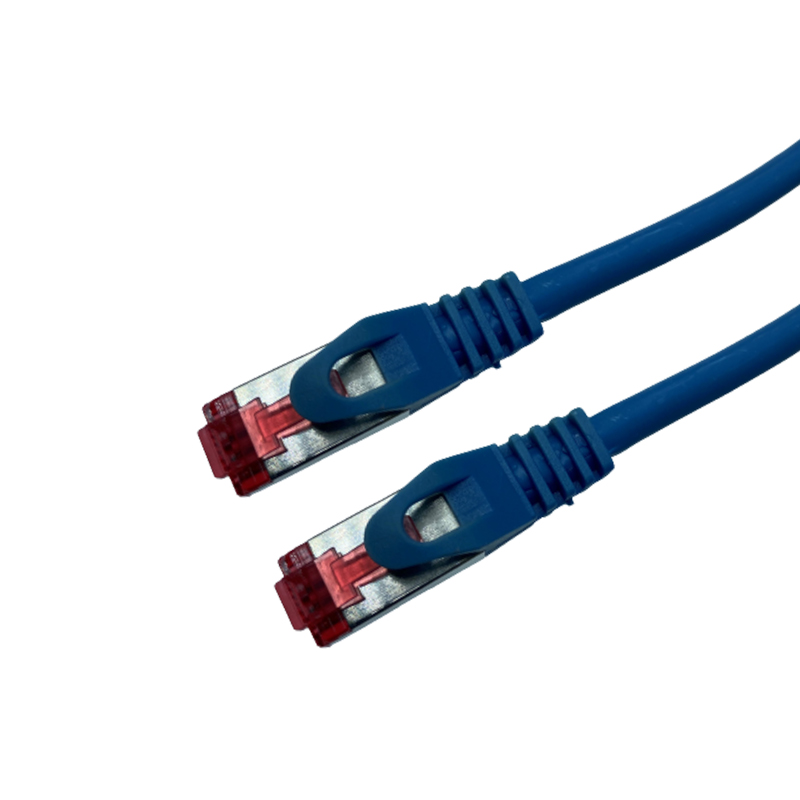

• Cordons Cat6a S/FTP LSZH : double blindage, catégorie 6a, versions snagless, coudées, slim AWG30, outdoor et à repérage lumineux
• Cordons Cat7 S/FTP : double blindage, spécifiés à 600 MHz
• Cordons Cat8 S/FTP : AWG 24, double blindage, pour connexions à très haute densité de débit en datacenter

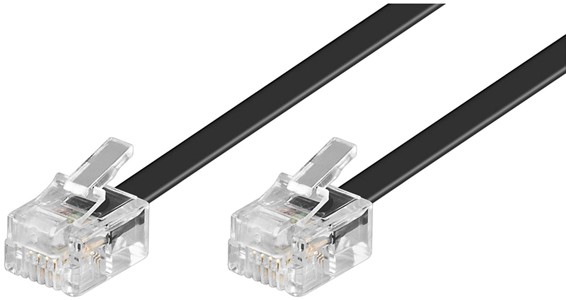

• Cordons téléphoniques : câble plat ou rond pour connexions de postes téléphoniques analogiques

Comment choisir un cordon RJ45 ?

Le cordon doit être au moins de la même catégorie que le câblage horizontal auquel il est raccordé.

• Catégorie : Cat6 pour les réseaux 1G courants ; Cat6a pour le 10G ; Cat7 et Cat8 pour les environnements datacenter haute densité
• Blindage : UTP en environnement propre ; FTP (écran aluminium simple) pour une protection basique contre les interférences ; S/FTP (écran par paire + tresse) pour les installations très blindées ou les sites sensibles
• Gaine LSZH (LSOH) : obligatoire dans les faux planchers, les locaux recevant du public et les chemins de câbles fermés. Ces gaines émettent peu de fumée et de gaz toxiques en cas d'incendie
• Longueur : de 0,15 m pour les brassages en baie dense à 50 m pour les connexions longues distance. Les cordons très courts (0,15 m à 0,50 m) sont utilisés spécifiquement pour le brassage en patch panel
• Version snagless : protège le clip RJ45 contre les accrochages lors du passage en chemin de câbles et facilite le débranchement sans détérioration du verrou

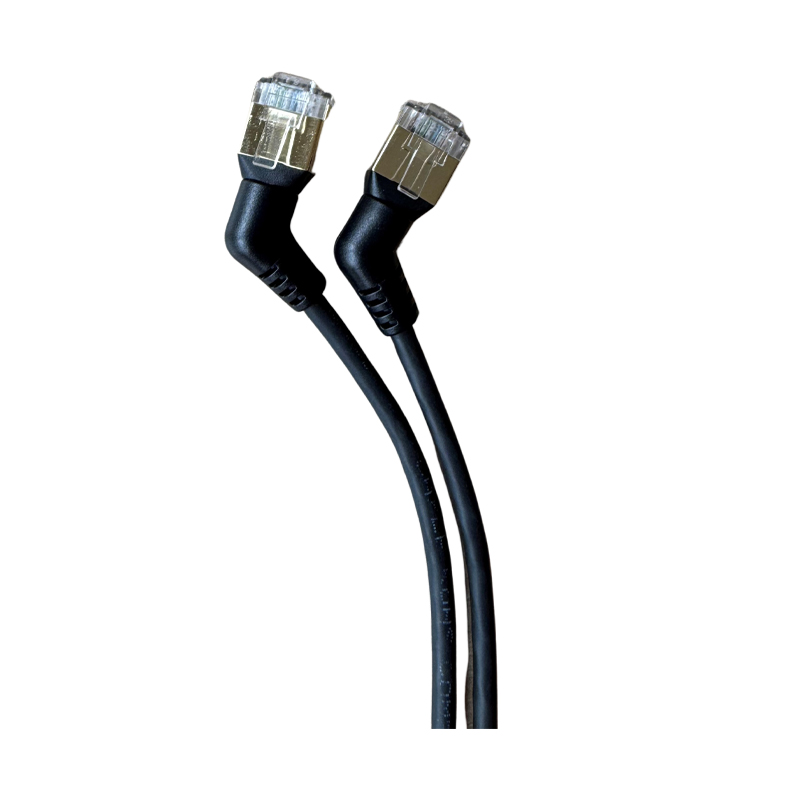

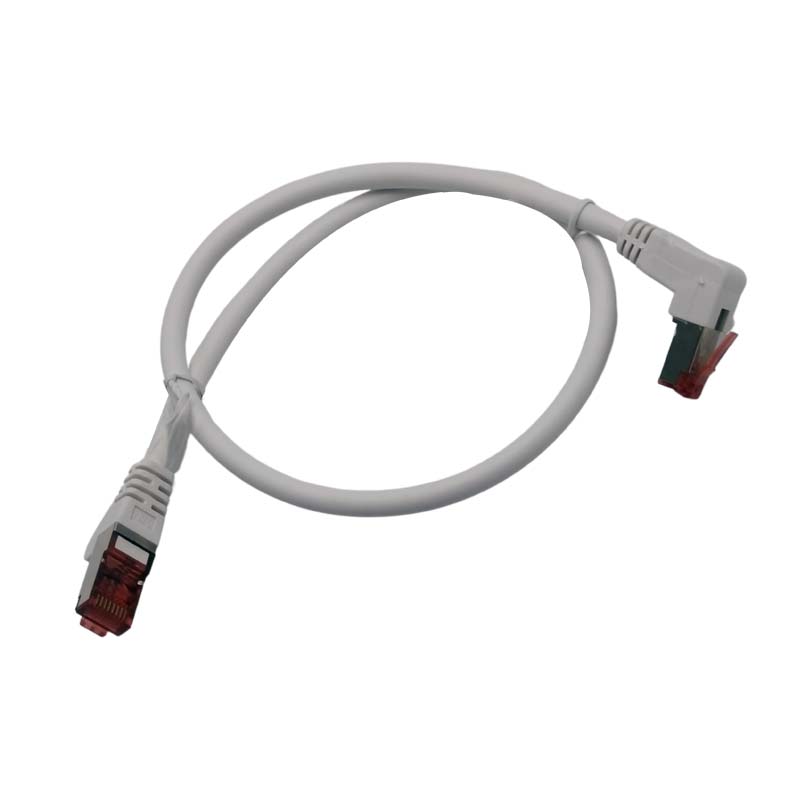

• Version coudée : réduit l'encombrement en baie lorsque les ports sont proches d'un obstacle ou d'un panneau latéral
• Version slim (AWG30) : diamètre réduit pour optimiser la circulation d'air en baie à haute densité de ports
• Version outdoor : gaine adaptée aux contraintes de température, UV et humidité pour les liaisons extérieures
• Couleur : aucune obligation normative, mais l'attribution de couleurs par VLAN, service ou usage (données, voix, gestion) est une pratique courante pour faciliter l'exploitation

Questions fréquentes

Un cordon Cat6 peut-il être utilisé sur une installation Cat6a ?

Oui, mais la liaison sera alors limitée aux performances Cat6. Pour exploiter pleinement un câblage Cat6a en 10GBASE-T, l'ensemble de la chaîne — câble, prises et cordons — doit être de catégorie 6a.

Quelle est la différence entre un cordon LSZH et un cordon PVC ?

La gaine LSZH (Low Smoke Zero Halogen) n'émet pas d'halogènes en combustion et dégage peu de fumée opaque, réduisant les risques pour les personnes et les équipements. Le PVC est moins coûteux mais interdit ou déconseillé dans certains environnements réglementés (ERP, faux planchers, salles informatiques).

Qu'apporte la mention « 100 % cuivre » ?

Certains cordons bas de gamme utilisent des conducteurs en aluminium gainé de cuivre (CCA). Un conducteur 100 % cuivre garantit une résistance DC conforme aux spécifications de catégorie, une meilleure tenue à la chaleur et une compatibilité fiable avec l'alimentation PoE (Power over Ethernet).

Le cordon snagless est-il nécessaire en salle informatique ?

Il est fortement recommandé en environnement dense. La protection du clip évite les débranchements accidentels lors des interventions et prolonge la durée de vie du connecteur lors des passages répétés en chemin de câbles.

Quelle longueur maximale pour un cordon RJ45 en réseau Ethernet ?

La longueur totale d'une liaison cuivre structurée (câble horizontal + cordons) ne dépasse généralement pas 100 m selon les architectures courantes. Les cordons représentent la part terminale : en pratique, les cordons de brassage font rarement plus de 5 m, et les cordons poste de travail rarement plus de 3 m.
