Cheminements cuivre : pose et protection des câbles réseau et télécom

La pose correcte des câbles cuivre en réseau et télécom requiert des cheminements adaptés au type d'installation, à l'environnement et au volume de câbles à gérer. Les cheminements déterminent le tracé des câbles, facilitent les interventions ultérieures et protègent les conducteurs contre les chocs mécaniques et les risques électriques.

Cette catégorie couvre les solutions de cheminement pour les installations intérieures : bâtiments tertiaires, logements, locaux techniques et zones de distribution en câblage structuré cuivre.

Les familles de cheminements cuivre

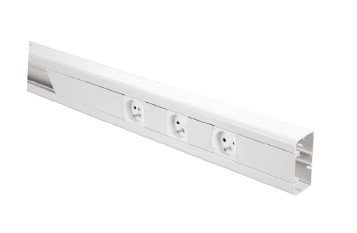

• Goulottes techniques : profilés ouverts avec couvercle clipsé, permettant le passage de câbles en apparent sur les parois ou plafonds. La goulotte 90x55 mm à simple compartiment avec couvercle convient aux passages de fort volume de câbles en câblage tertiaire
• Moulures : profilés de petite section (25x17, 40x25 mm et autres) pour les poses en apparent dans les locaux à contrainte esthétique. Disponibles avec tous les accessoires de finition : angles internes et externes, bouchons terminaux, jonctions linéaires

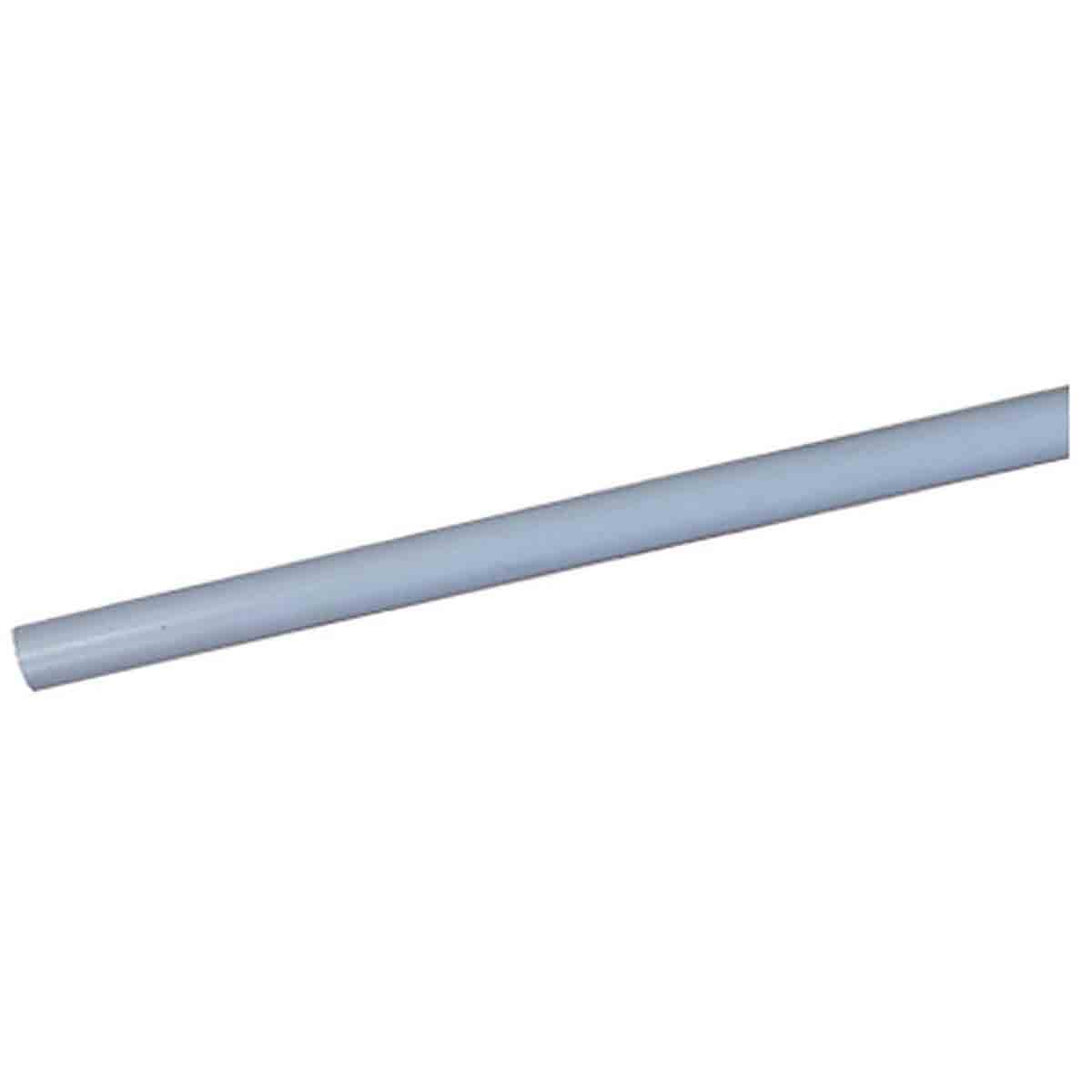

• Tubes IRO : tubes en matière isolante (Isolant Rigide Ordinaire) pour la protection des câbles en pose encastrée ou en apparent. Disponibles en diamètres 16, 20, 25, 32, 40 et 50 mm, en longueurs de 3 m. Les tubes Ø50 mm permettent le passage de volumes de câbles importants en colonne montante ou en distribution

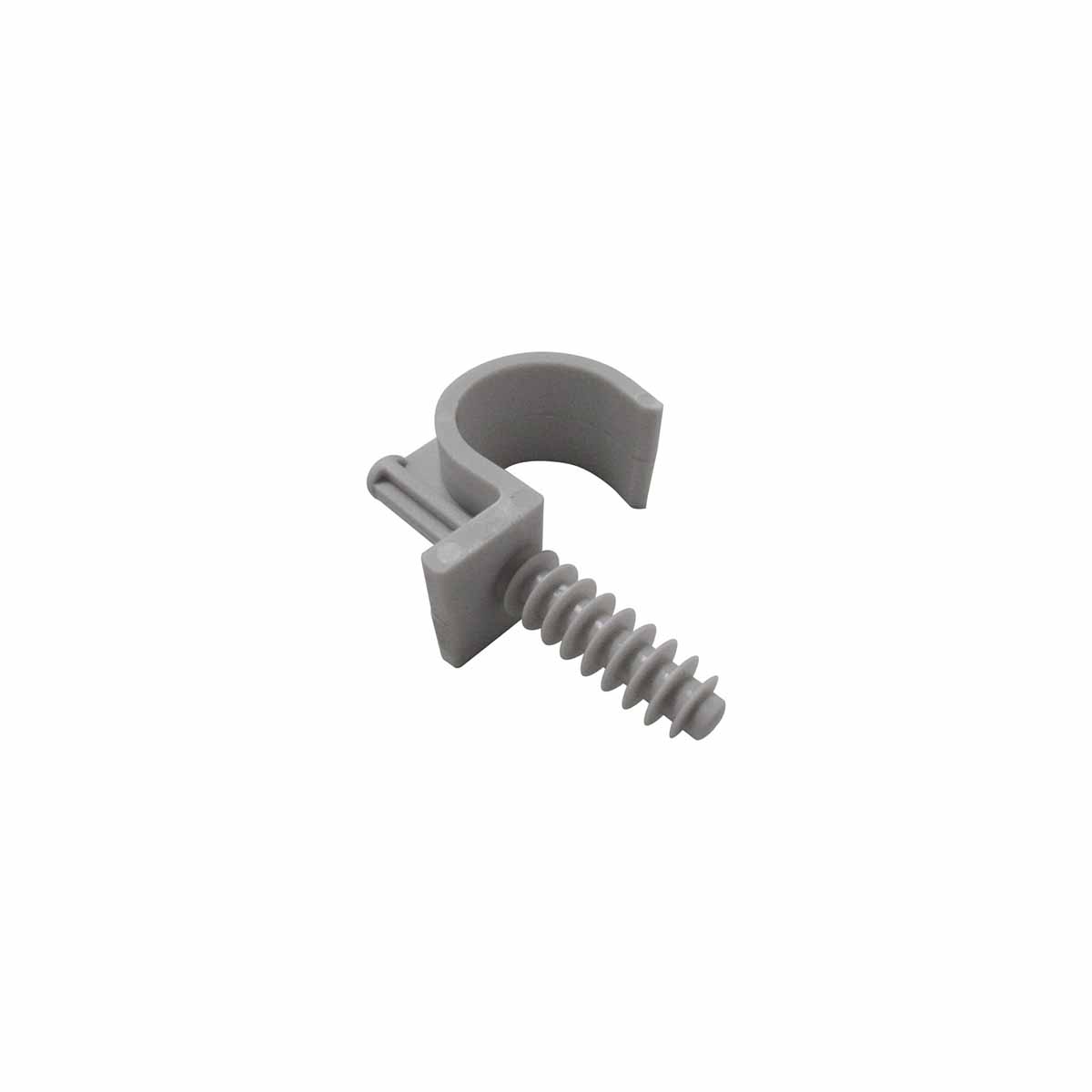

• Accessoires tubes IRO : coudes, raccords en T, équerres 90°, manchons droits, clips et pontets de fixation, bouchons terminaux. Disponibles par lots pour les poses en volume

Comment choisir un cheminement cuivre ?

• Type de pose : la goulotte convient aux passages importants en apparent avec accès fréquent ; la moulure pour les faibles volumes en milieu résidentiel ou bureautique ; le tube IRO pour les poses encastrées ou les colonnes montantes
• Section de câbles : dimensionner le cheminement en fonction du nombre et du diamètre des câbles à passer, en prévoyant une réserve de capacité pour les extensions futures. Le remplissage à 50-60% est une pratique courante pour laisser la place aux interventions
• Diamètre de tube : en tube IRO, Ø16 mm pour un ou deux câbles Cat6 ; Ø25 ou Ø32 mm pour les passages multiples ; Ø40 et Ø50 mm pour les colonnes montantes ou les regroupements de câbles en distribution
• Accessoires : prévoir les coudes et raccords dès la conception du tracé pour éviter les pliages de câbles. Les clips et pontets de fixation déterminent l'espacement de fixation du tube selon la norme de pose applicable
• Compatibilité : vérifier la compatibilité entre les accessoires (coudes, manchons, clips) et le diamètre de tube sélectionné, car chaque diamètre correspond à une gamme d'accessoires spécifique

Questions fréquentes

Quelle différence entre une goulotte et une moulure ?

La goulotte est un cheminement à grande section (typiquement 45 mm de hauteur ou plus) avec couvercle amovible, destiné aux passages de nombreux câbles dans les locaux techniques ou les faux plafonds. La moulure est un profilé de plus petite section, d'aspect plus soigné, utilisée pour les poses discrètes en apparent dans les bureaux ou les logements.

Le tube IRO peut-il être coupé à la longueur voulue ?

Oui, les tubes IRO se coupe à la scie ou à la cisaille prévue à cet effet, à la longueur souhaitée. Les manchons de raccordement permettent ensuite de joindre deux tronçons de manière étanche et mécanique.

Combien de câbles Cat6 peut-on passer dans un tube IRO Ø20 mm ?

Un tube Ø20 mm permet généralement de passer 2 à 3 câbles Cat6 (diamètre extérieur autour de 6 mm), en tenant compte d'un remplissage raisonnable. Pour 4 câbles ou plus, un tube Ø25 mm ou Ø32 mm est préférable pour faciliter la pose et les interventions ultérieures.

Les accessoires de tube IRO sont-ils vendus à l'unité ou en lot ?

Les accessoires (coudes, raccords en T, clips, pontets, équerres) sont conditionnés en lots de 10, 25, 50 ou 100 pièces selon la référence, ce qui convient aux achats en volume pour les chantiers de câblage.

Peut-on mélanger des marques différentes pour les tubes et leurs accessoires ?

Les dimensions extérieures des tubes IRO sont généralement standardisées par diamètre, mais la compatibilité des accessoires (clips, coudes) avec des tubes d'une autre marque dépend des tolérances dimensionnelles. Mieux vaut utiliser les accessoires prévus pour la même gamme de tube afin de garantir la tenue mécanique de l'assemblage.
