Câbles

Câbles cuivre : du câblage structuré à la distribution télécom

Cette catégorie regroupe l'ensemble des câbles cuivre en paires torsadées destinés à l'installation de réseaux informatiques, téléphoniques et de signalisation. Qu'il s'agisse d'équiper un bâtiment tertiaire, un datacenter, un immeuble résidentiel ou une infrastructure télécom opérateur, le choix du câble conditionne les performances transmissibles sur la liaison.

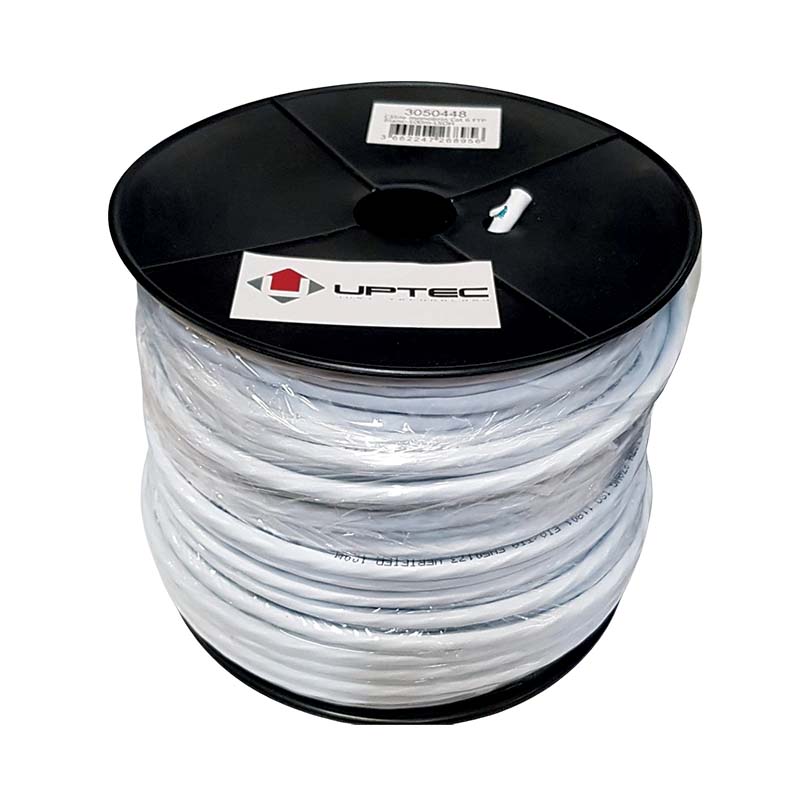

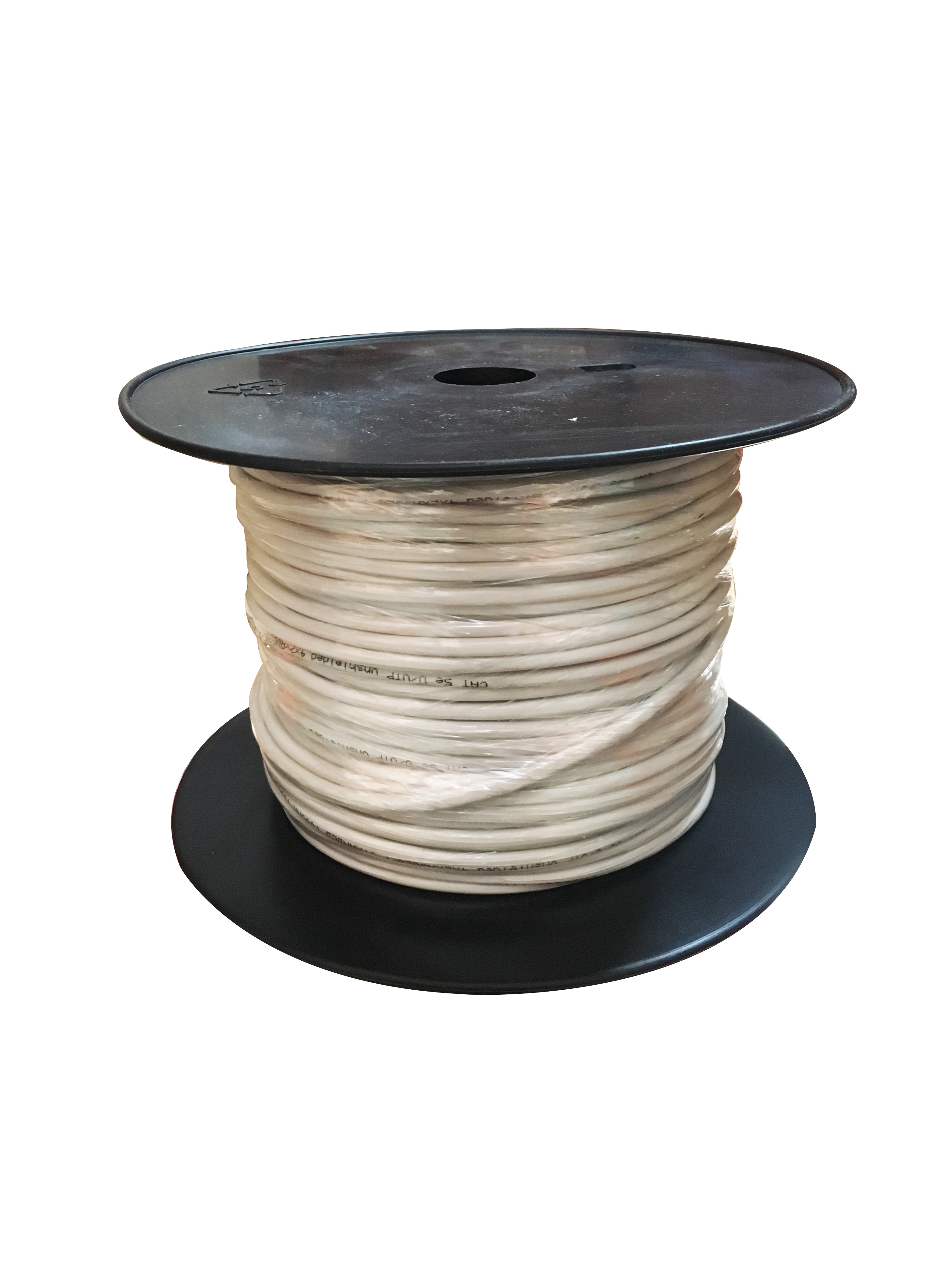

Les câbles sont disponibles en bobines ou tourets de 100 m, 305 m ou 500 m selon les références, en version monobrin pour l'installation fixe en chemin de câbles ou en paroi, ou en version multibrins pour les applications nécessitant une certaine flexibilité mécanique.

Les familles de câbles

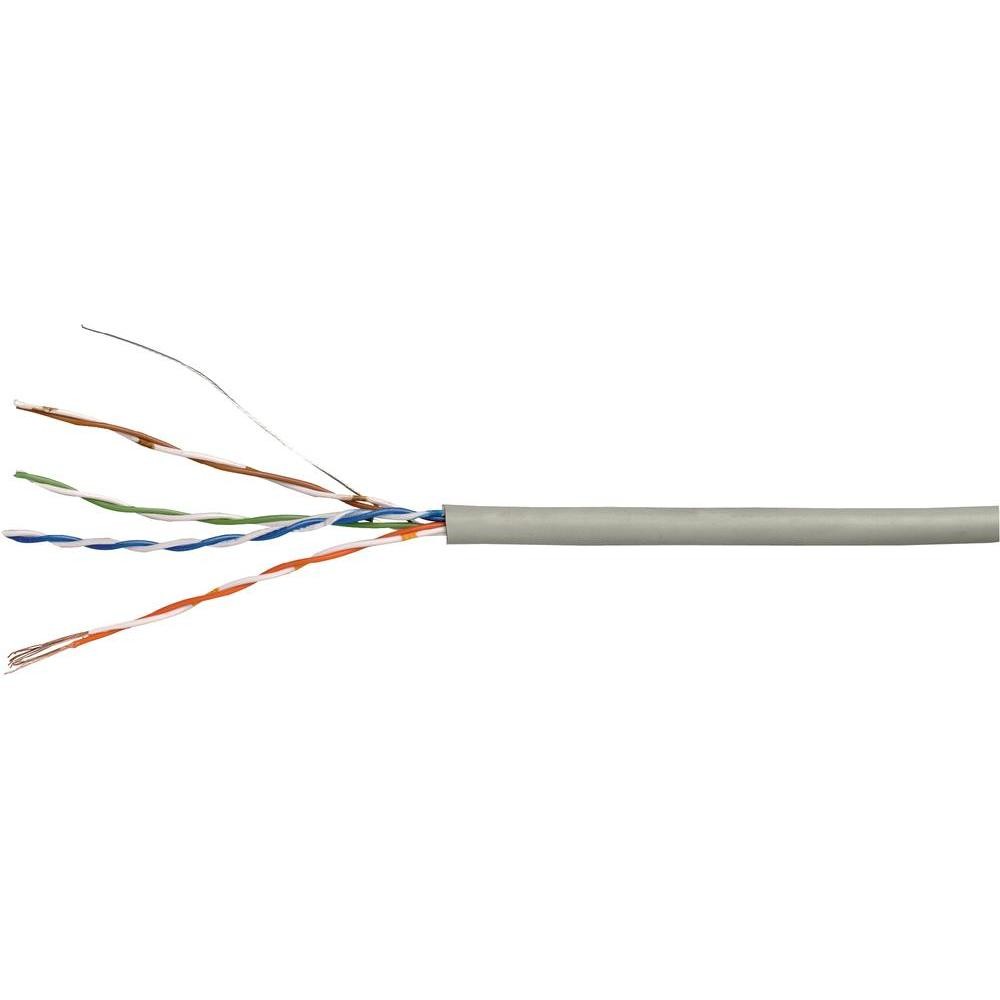

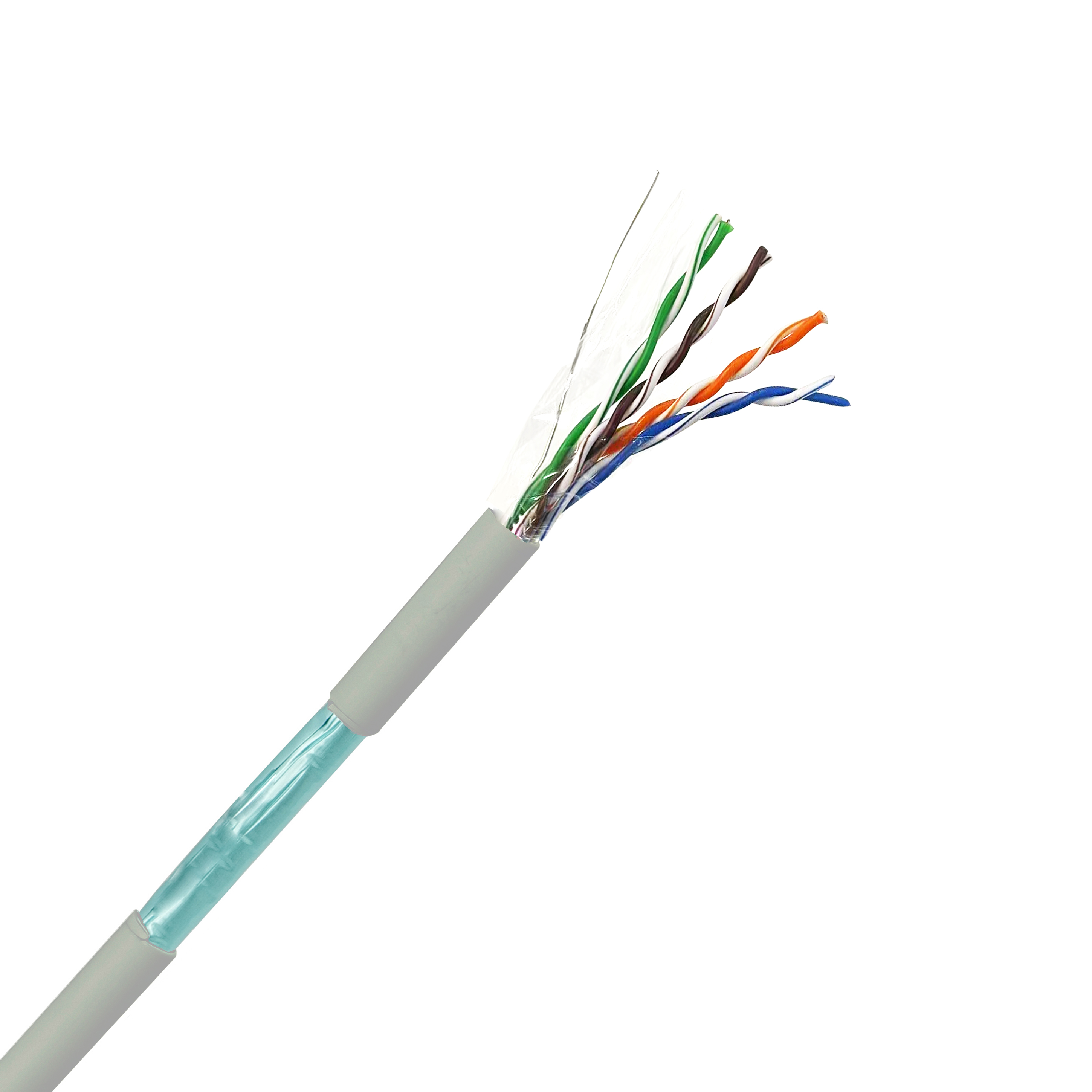

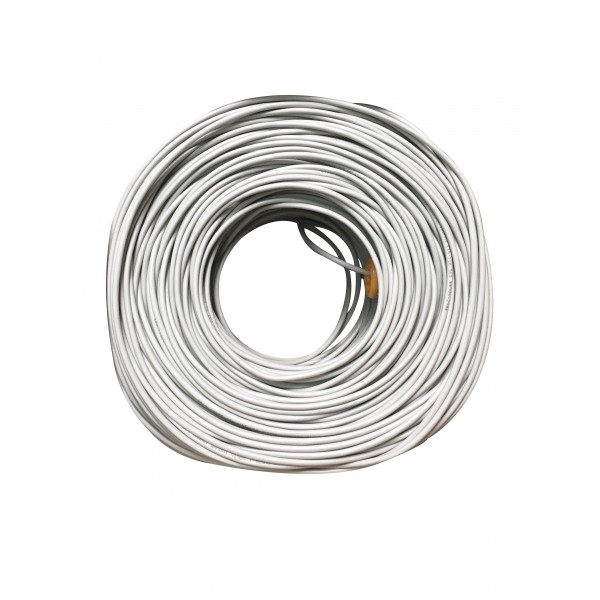

• Monobrin Cat5e FTP / UTP : câblage courant pour liaisons 1 Gbit/s, en 4 paires AWG 24, adapté aux réseaux de bâtiment classiques
• Monobrin Cat6 UTP / FTP / SSTP : performances accrues à 250 MHz, pour installations 1G à 10G sur courtes distances

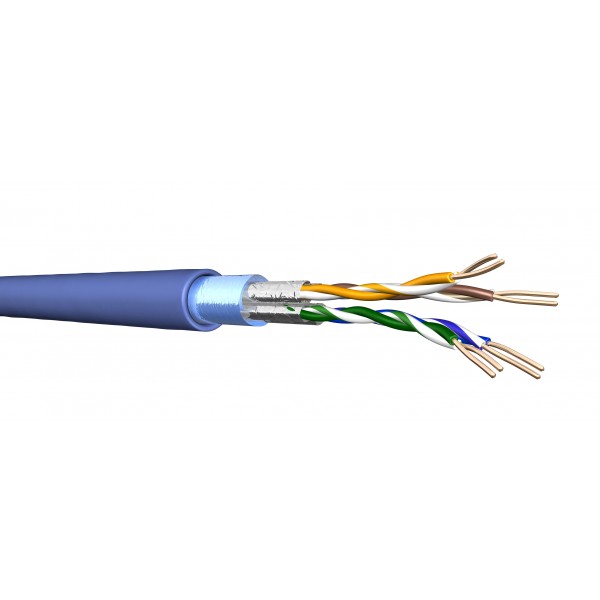

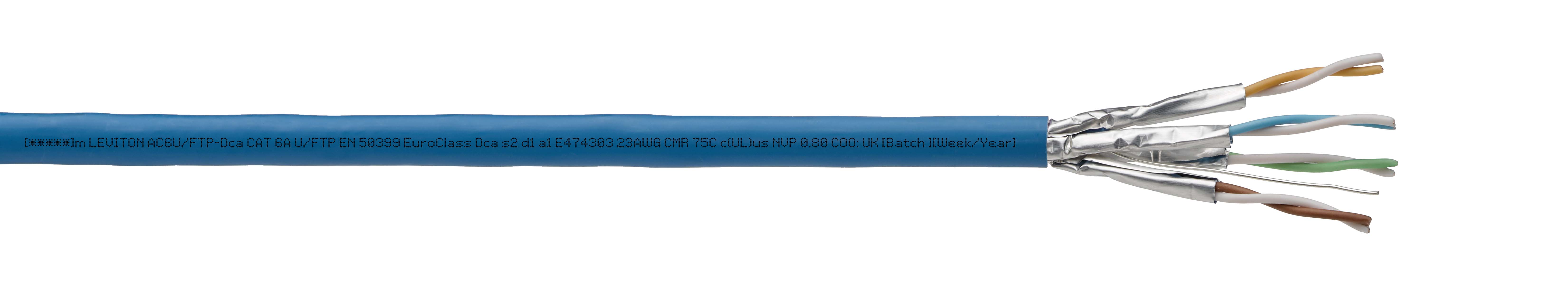

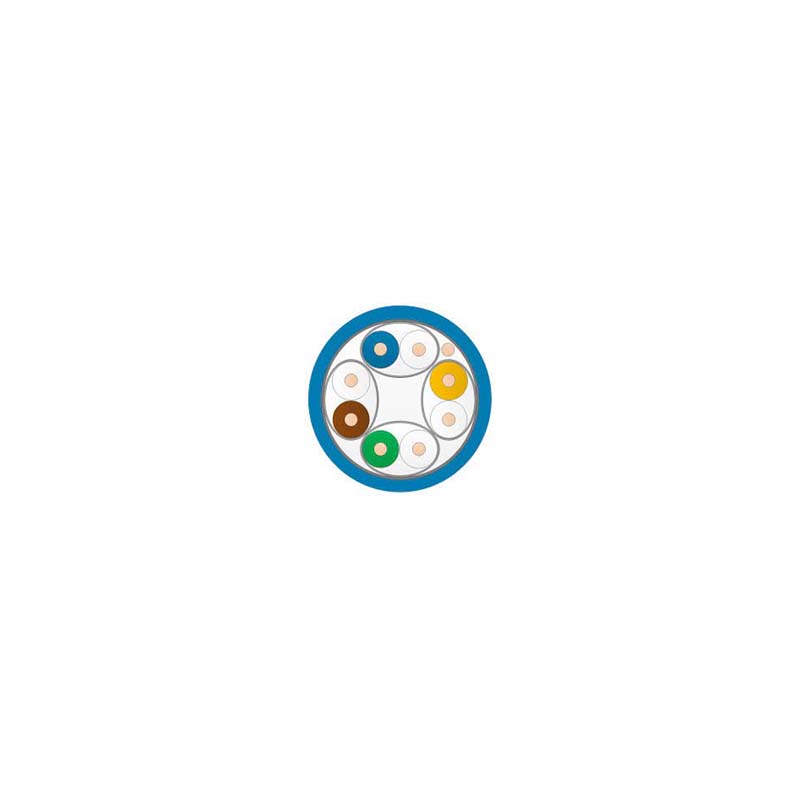

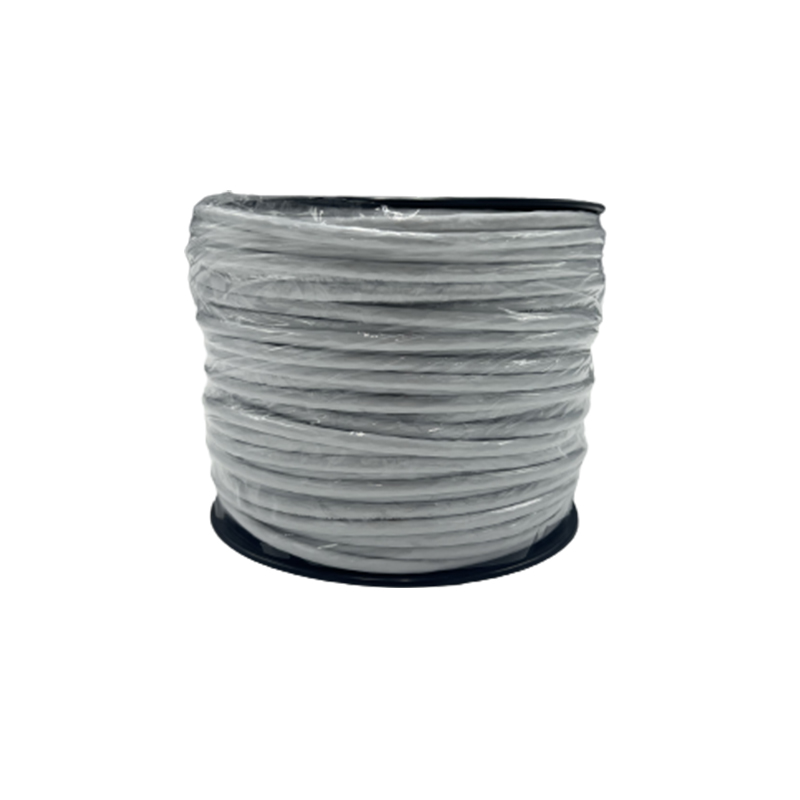

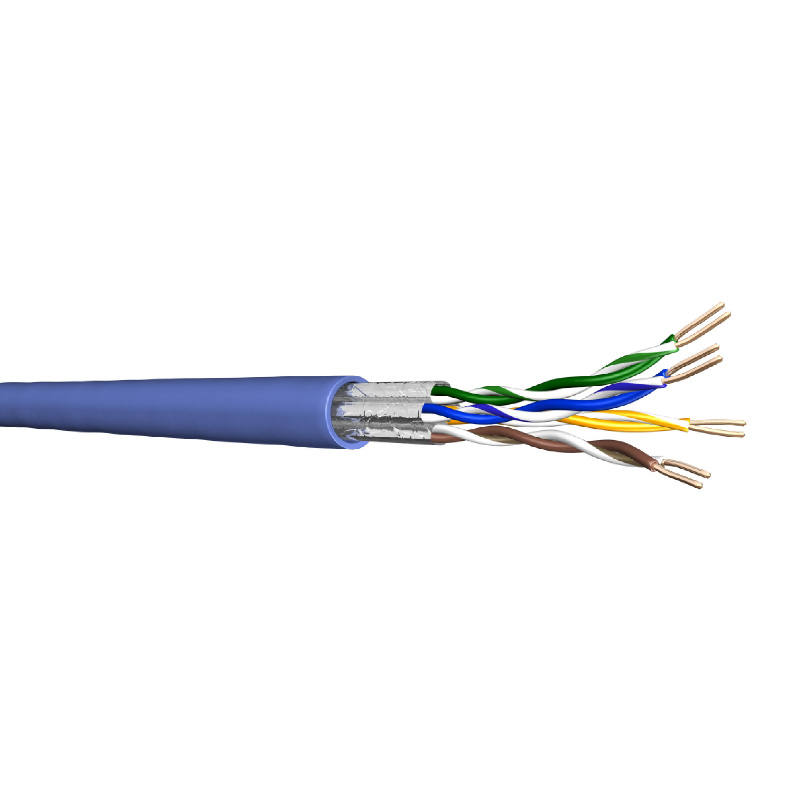

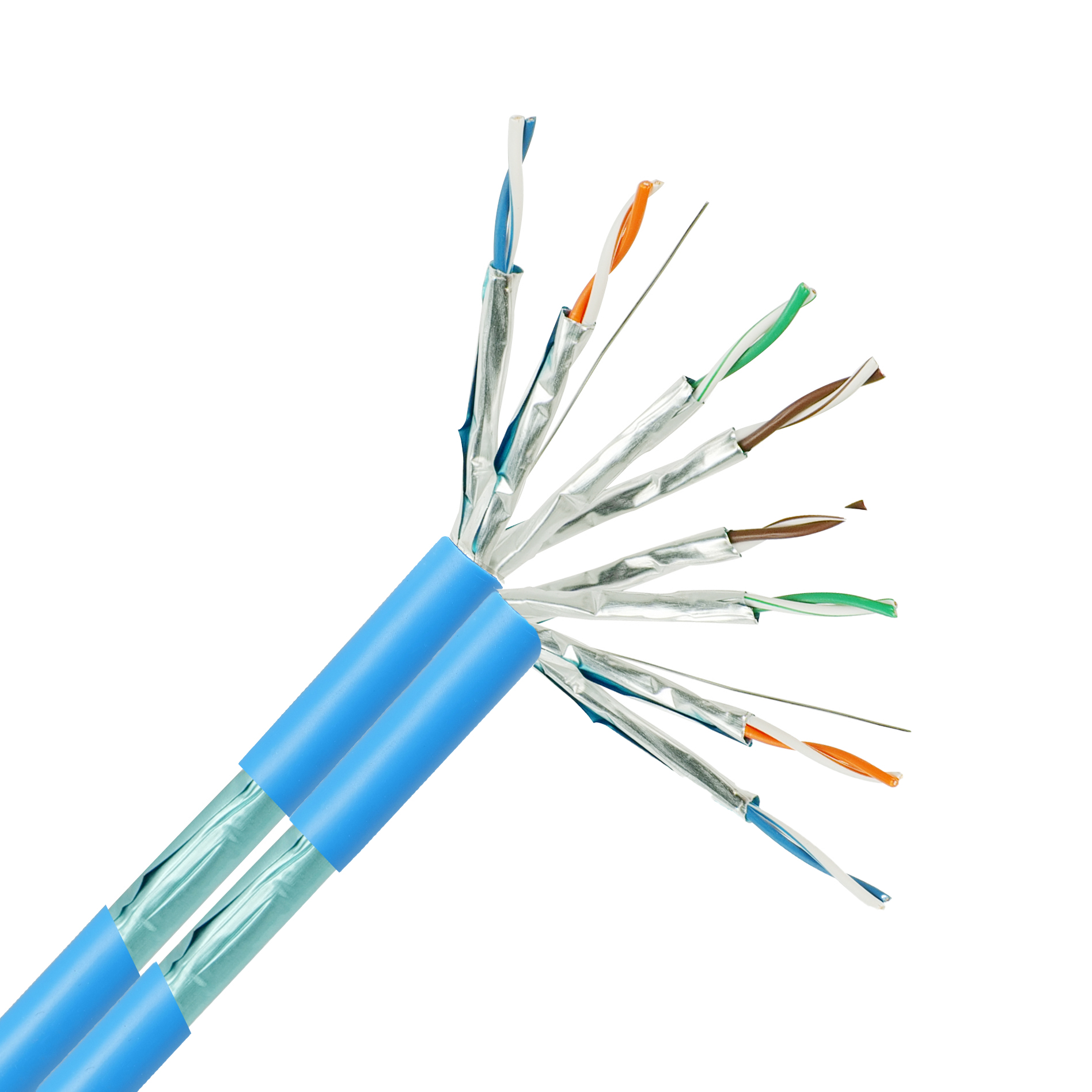

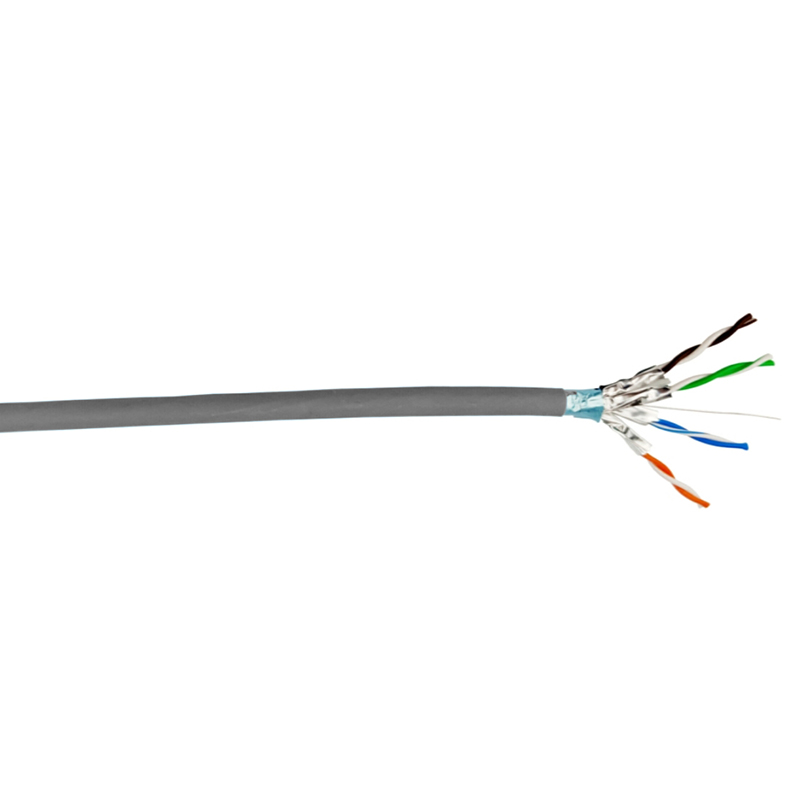

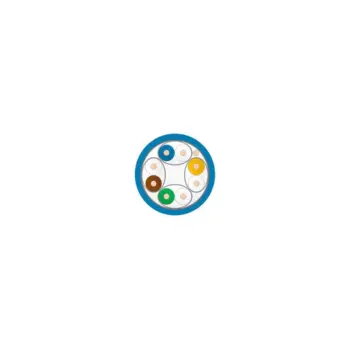

• Monobrin Cat6a F/FTP, U/FTP, S/FTP : conçus pour le 10GBASE-T jusqu'à 100 m, AWG 23, gaine LSZH ou PE selon l'usage intérieur ou extérieur

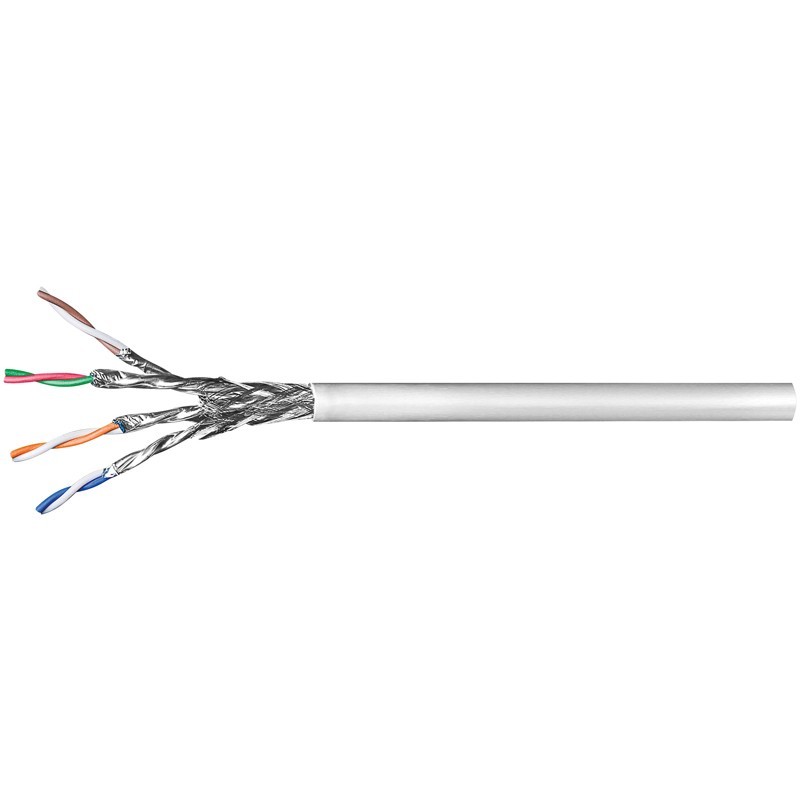

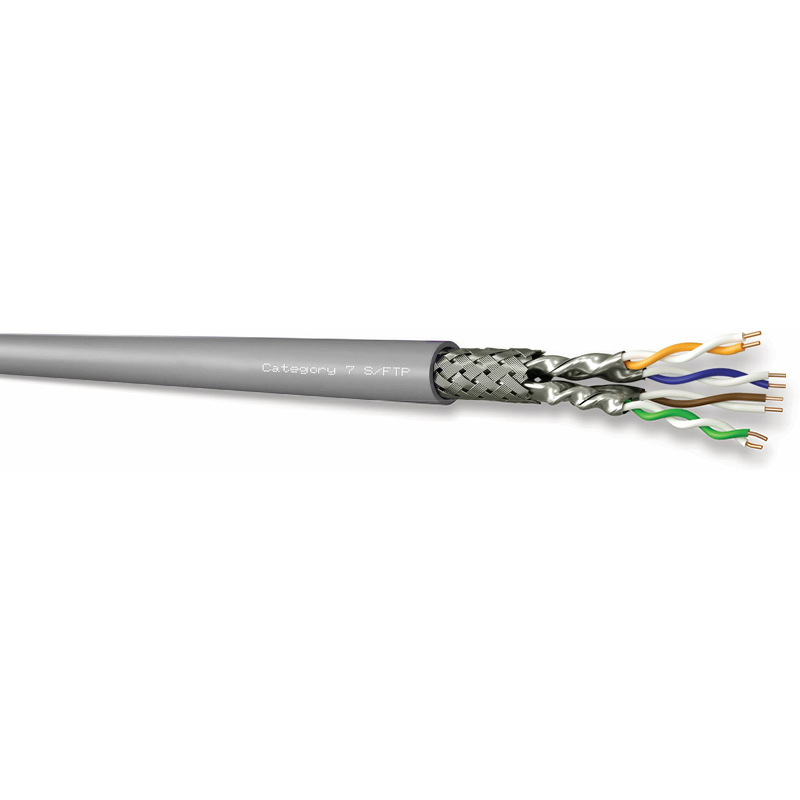

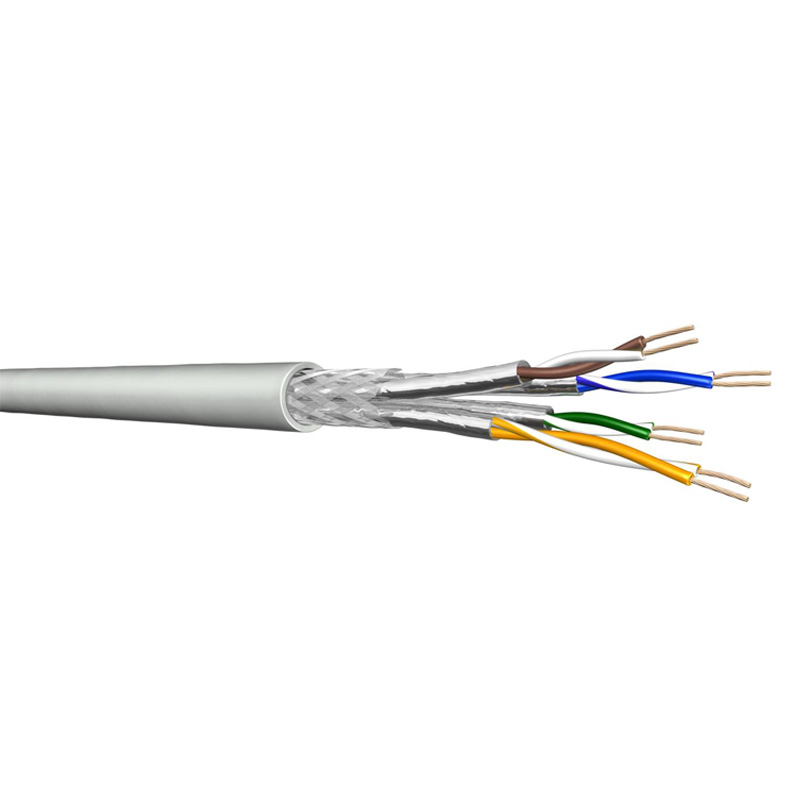

• Monobrin Cat7 SSTP : double blindage paire par paire et global, spécifié à 600 MHz, pour environnements très contraints électromagnétiquement
• Monobrin Cat8 SSTP : prévu pour des débits supérieurs à 25/40 Gbit/s sur courtes distances, AWG 22, blindage S/FTP renforcé
• Multibrins Cat5e, C6, C6 SSTP, C7 : même gamme de catégories en conducteur souple, pour brassages en baie ou passages contraints
• Câbles SYT : câbles de signalisation en paires torsadées, utilisés pour les installations de contrôle, alarme ou bus de communication

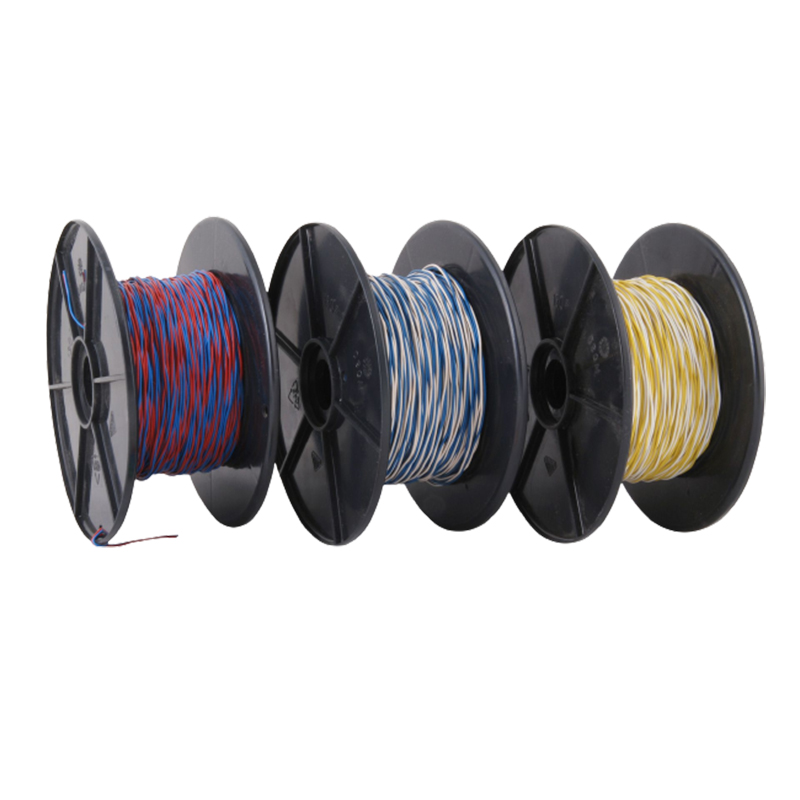

• Câbles téléphoniques / jarretières : conducteurs 5/10e ou 6/10e en gaine PVC, pour distribution téléphonique terminale en paires ou en tourets

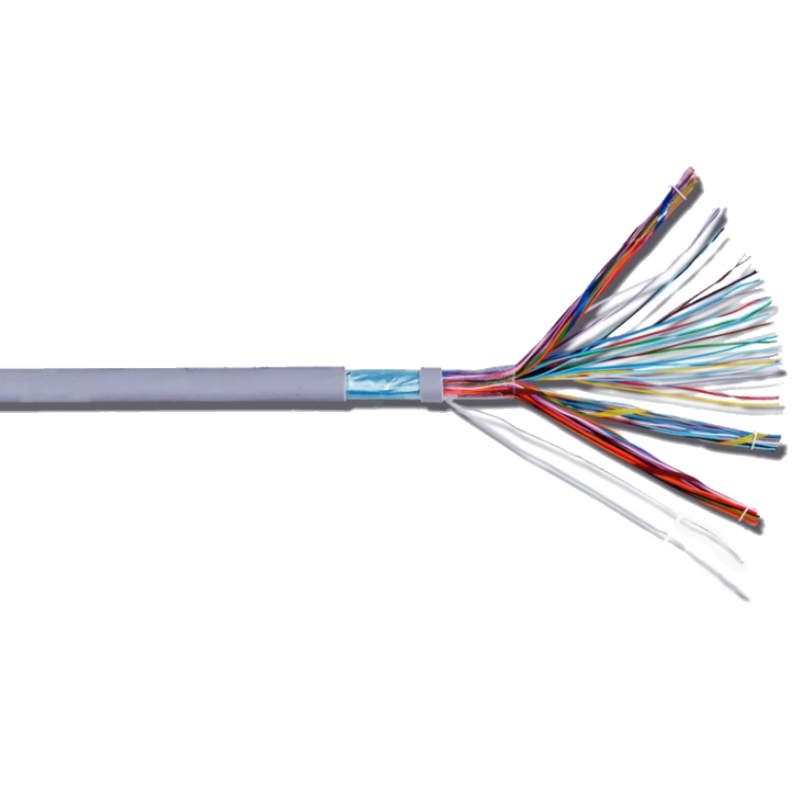

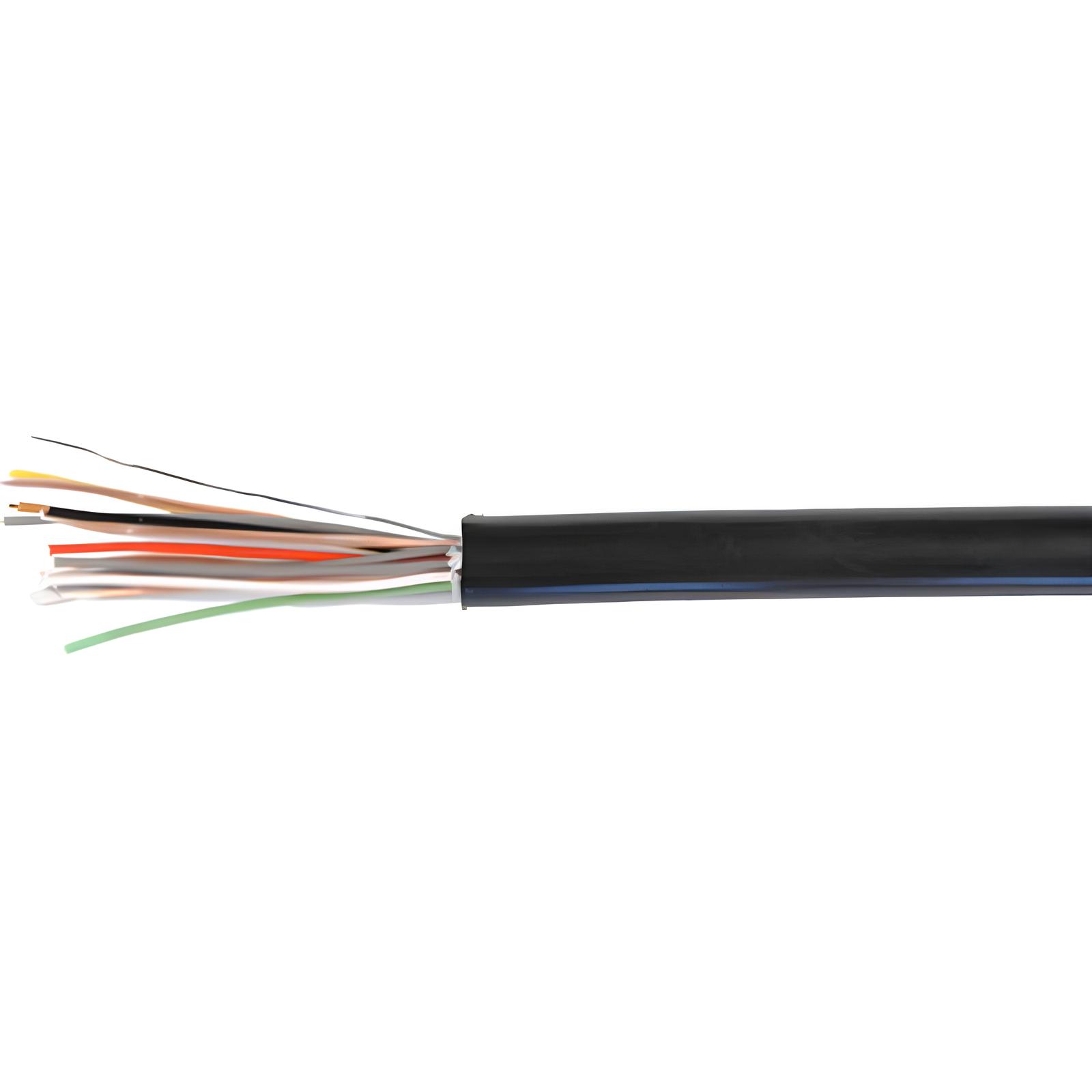

• Câbles série 88 : câbles aériens multipaires pour réseaux télécom fixes et distribution extérieure
• Câbles Grade 3 : câbles pour le câblage résidentiel multiservices (TV, données, téléphonie) en logement

Comment choisir un câble cuivre ?

Plusieurs critères déterminent le bon câble selon l'application :

• Catégorie (5e, 6, 6a, 7, 8) : elle fixe la fréquence maximale et les débits compatibles. La Cat6a est aujourd'hui le standard couramment retenu pour les nouvelles installations 10G
• Type de conducteur : monobrin (rigide) pour les chemins de câbles et les faux planchers ; multibrins (souple) pour les brassages et les environnements avec vibrations

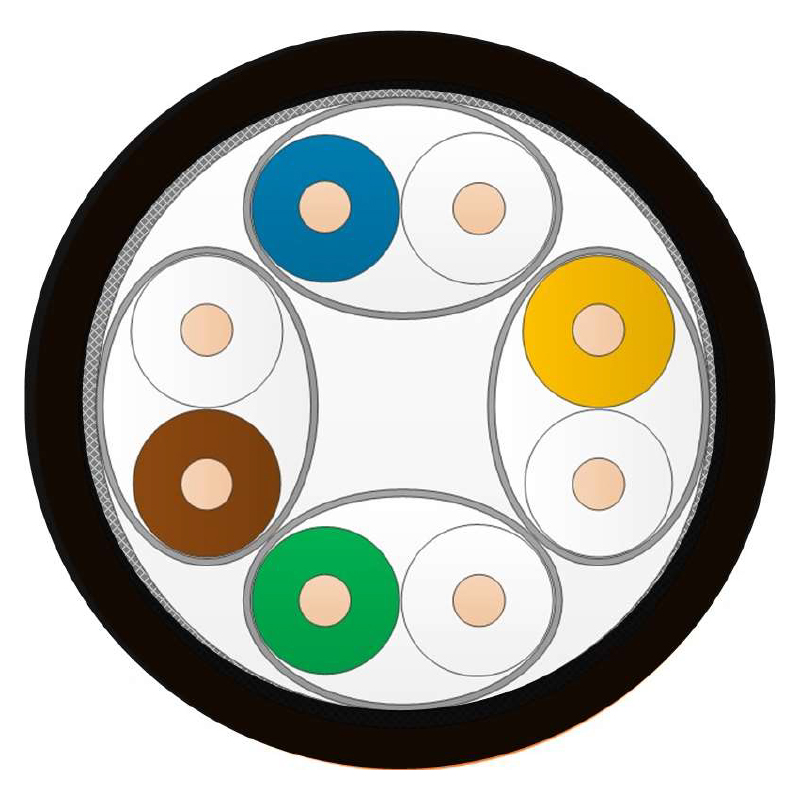

• Blindage : UTP (non blindé) pour les locaux sans perturbations électromagnétiques ; FTP (écran global aluminium) ; S/FTP ou SSTP (écran par paire + tresse globale) pour les environnements industriels ou les longues distributions
• Section AWG : AWG 23 en Cat6a/Cat7 pour de meilleures performances en atténuation ; AWG 24 en Cat5e/Cat6 pour les usages courants
• Gaine : PVC pour les installations standards intérieures ; LSZH/LSOH (sans halogène, faible émission de fumée) pour les locaux recevant du public, les faux planchers et les ERP ; PE pour les poses extérieures ou enterrées
• Classe CPR (Cca, Dca) : classification de réaction au feu requise selon le type de bâtiment et le pays d'installation, à vérifier avec les exigences du chantier
• Longueur du touret : 100 m pour les petits travaux, 305 m ou 500 m pour le câblage en volume

Questions fréquentes

Quelle est la différence entre FTP, S/FTP et SSTP ?

Le FTP (ou F/UTP) comporte un seul écran aluminium global autour des 4 paires. Le S/FTP associe un écran individuel par paire et une tresse de blindage globale. Le SSTP (ou S/STP) correspond à la même architecture double blindage, selon la terminologie du fabricant. Le niveau de protection contre les perturbations électromagnétiques croît dans cet ordre.

Peut-on utiliser un câble multibrins en installation fixe ?

Techniquement oui, mais les câbles multibrins sont optimisés pour la flexibilité mécanique (brassage, boucles). En tirage fixe dans un chemin de câbles, le monobrin est préférable : il offre de meilleures caractéristiques de transmission sur paire rigide et est plus simple à sertir dans un connecteur RJ45 de type IDC.

La Cat6a est-elle rétrocompatible avec les équipements Cat6 et Cat5e ?

Oui, la catégorie 6a est rétrocompatible vers le bas. Un câble Cat6a peut être raccordé à des équipements Cat5e ou Cat6 ; les performances seront alors limitées à celles de l'élément le moins performant de la chaîne de transmission.

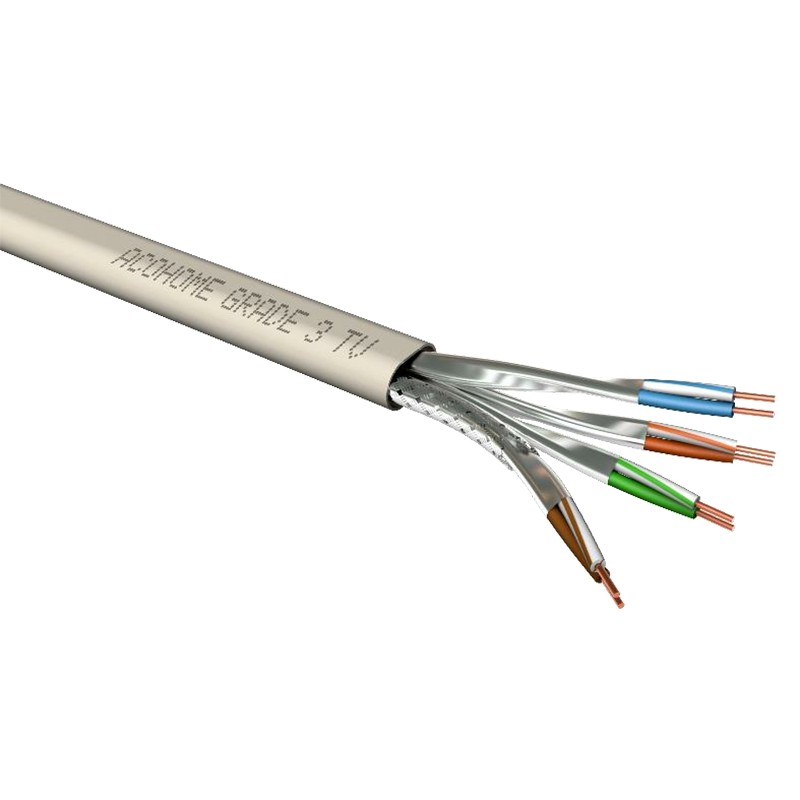

Qu'est-ce que le câble Grade 3 ?

Le Grade 3 désigne un niveau de performance de câblage résidentiel défini pour les logements individuels et collectifs, couvrant les services triple play (TV, Internet haut débit, téléphonie). Il se distingue des câbles de câblage structuré tertiaire par son domaine d'application résidentiel et ses spécifications propres.

À quoi servent les câbles SYT ?

Les câbles SYT (Signaux et Yeux Torsadés) sont des câbles de signalisation basse tension utilisés pour les systèmes de contrôle d'accès, de détection d'incendie, d'alarme intrusion ou de bus de communication industriel. Ils ne sont pas prévus pour le transport de données Ethernet et se dimensionnent selon le nombre de paires et la section nécessaire à l'application.

Quelles marques sont disponibles dans cette catégorie ?

Le catalogue propose des câbles des marques HSD, ACOME, DRAKA, LEVITON, R&M, TELENCO et UPTEC, couvrant l'ensemble des catégories et types de gaines, du câble téléphonique à la Cat8.
