Connectiques cuivre RJ45 : terminaisons et adaptations réseau

La connectique cuivre désigne l'ensemble des pièces passives qui assurent la terminaison mécanique et électrique des câbles réseau : connecteurs à sertir ou à déplacement d'isolant (IDC), boîtiers et plastrons pour intégration en goulotte ou en cloison, coupleurs et traversées pour la jonction de deux cordons, ainsi que les accessoires de repérage et de protection. La qualité de ces éléments conditionne directement la performance de la chaîne de câblage jusqu'à la prise utilisateur.

Les familles de Connectiques

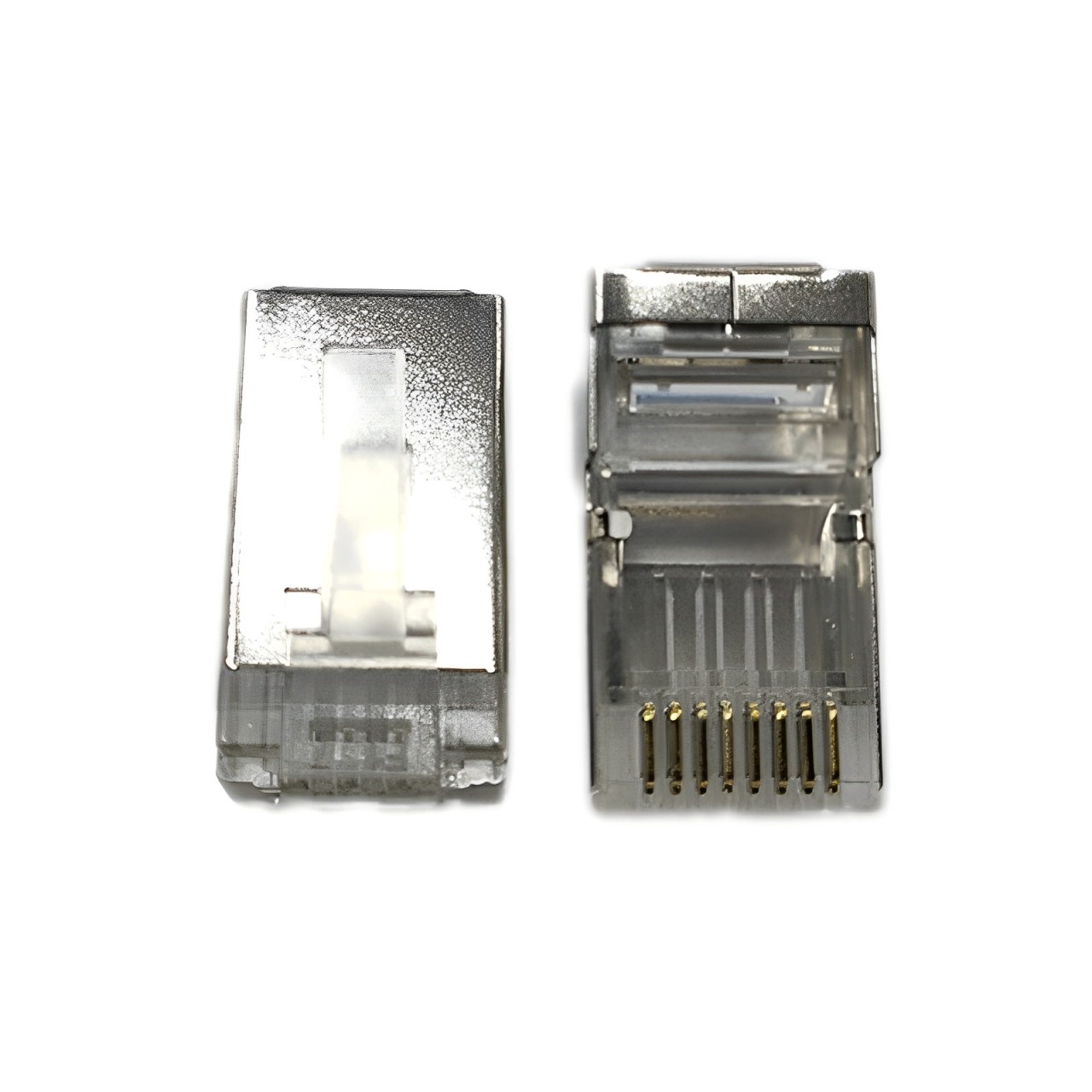

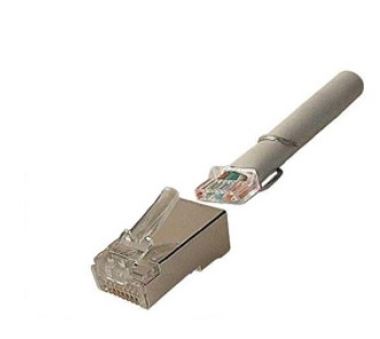

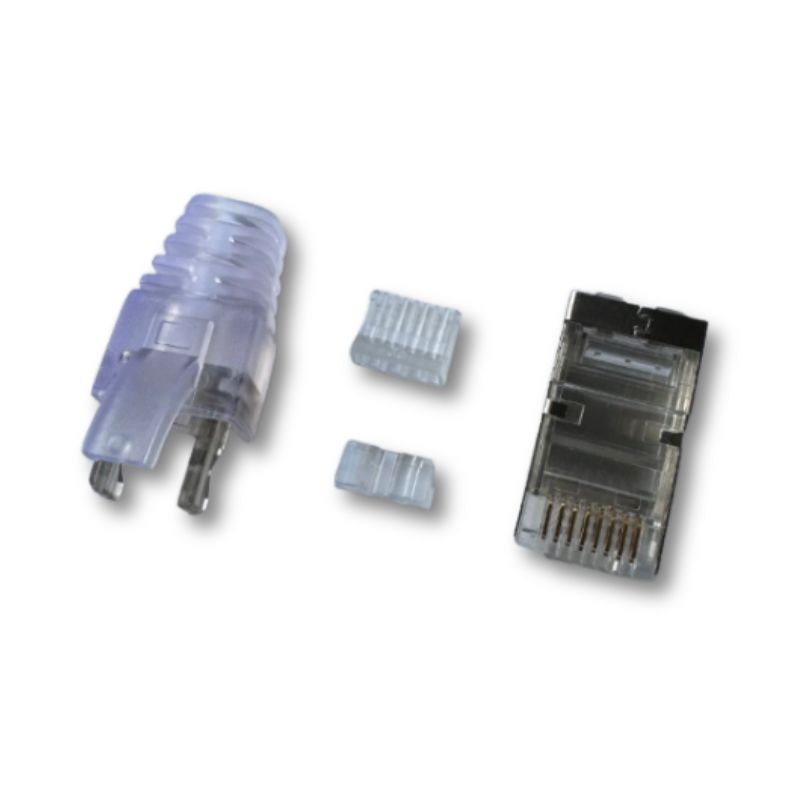

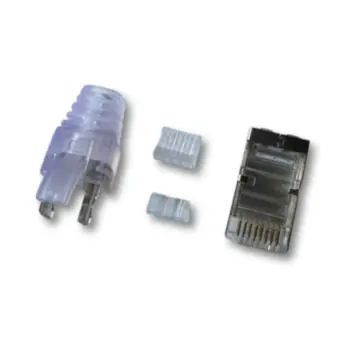

• Connecteurs mâles : fiches RJ45 à sertir ou à insertion pour câbles monobrin ou multibrin, en versions UTP (non blindées) et FTP/STP (blindées), catégories 5e, 6 et 6A. Certains modèles sont conçus pour câbles plats ou câbles de gros diamètre.

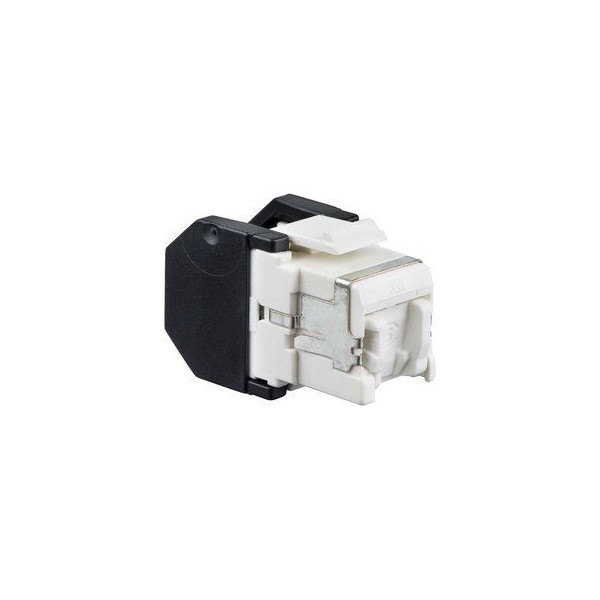

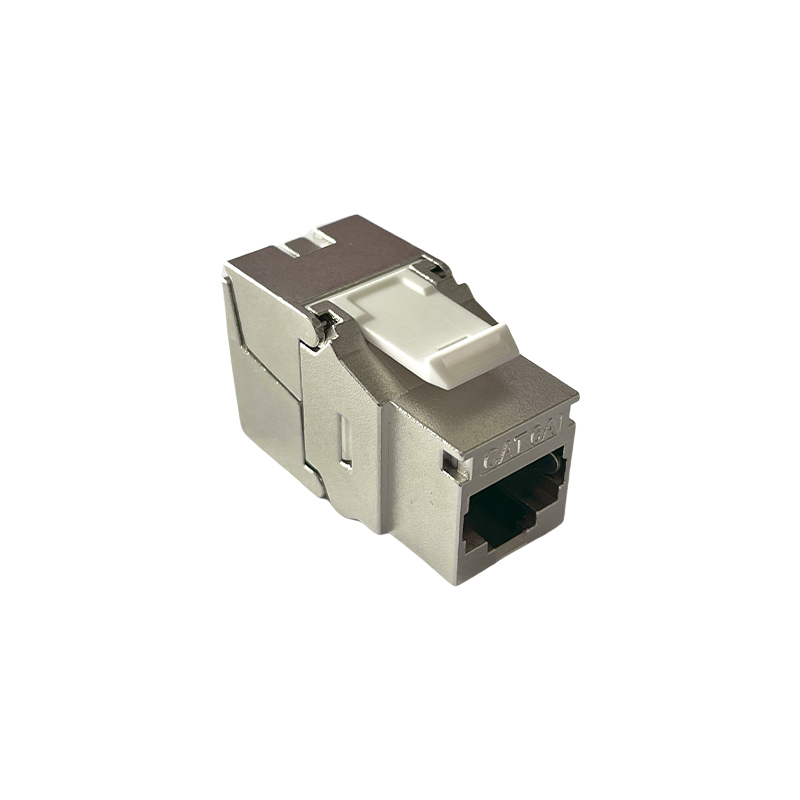

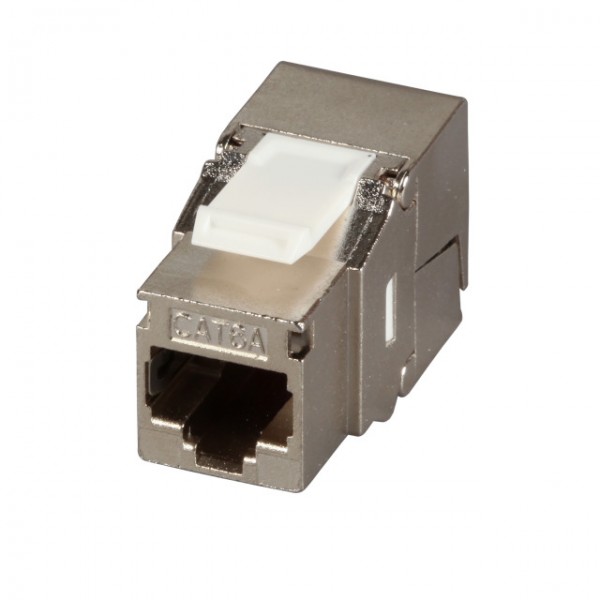

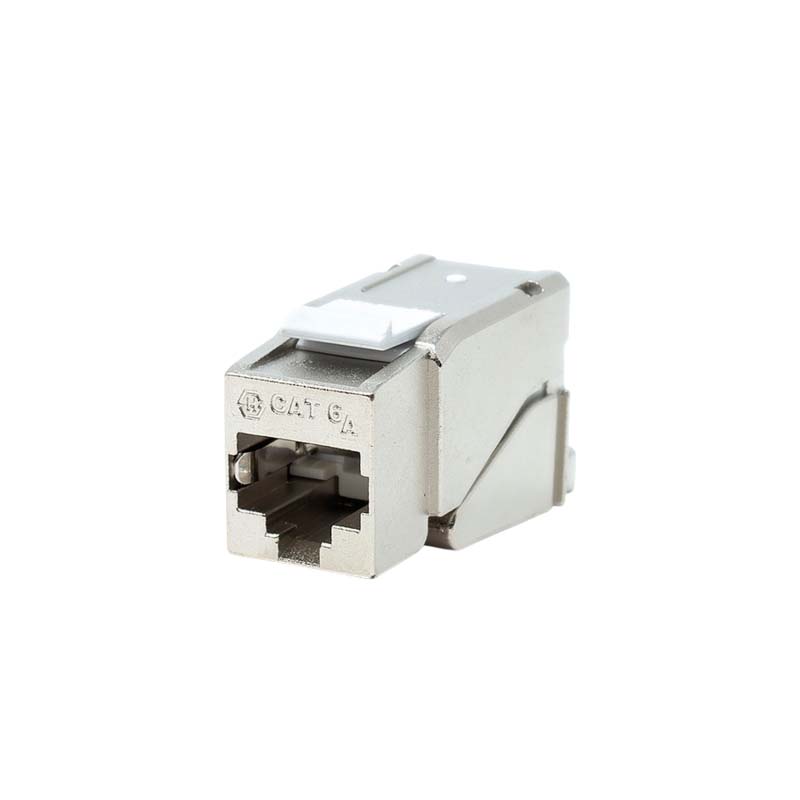

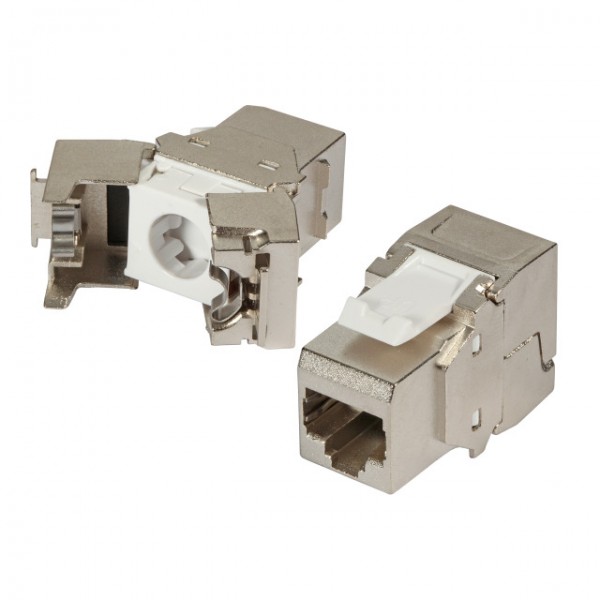

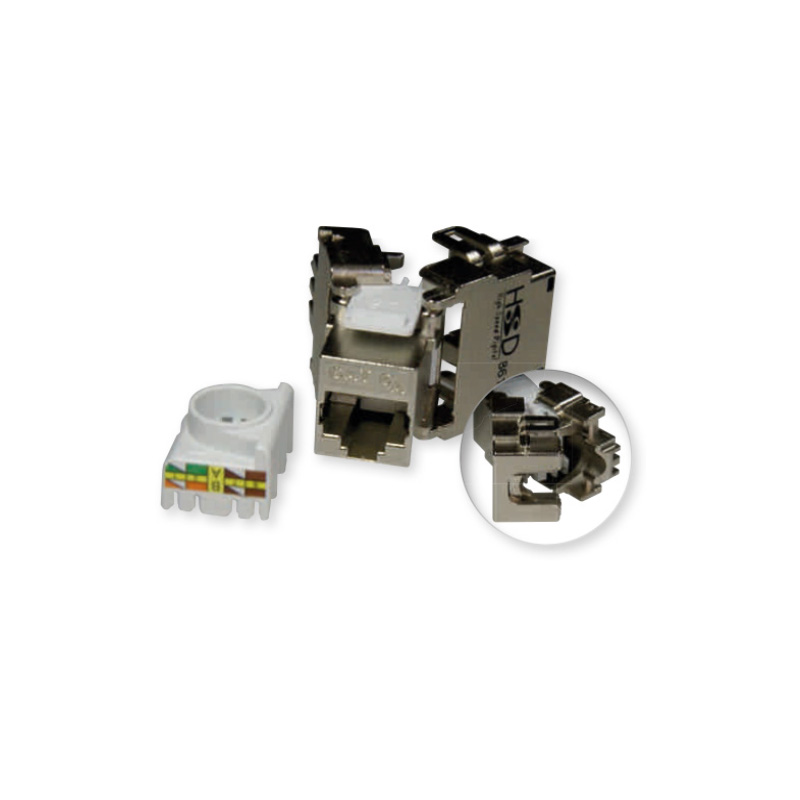

• Connecteurs RJ45 femelles (embases Keystone) : modules au format Keystone snap-in qui s'insèrent dans des plastrons, des panneaux de brassage ou des boîtiers de sol. Disponibles en CAT6 UTP, CAT6 FTP et CAT6A STP.

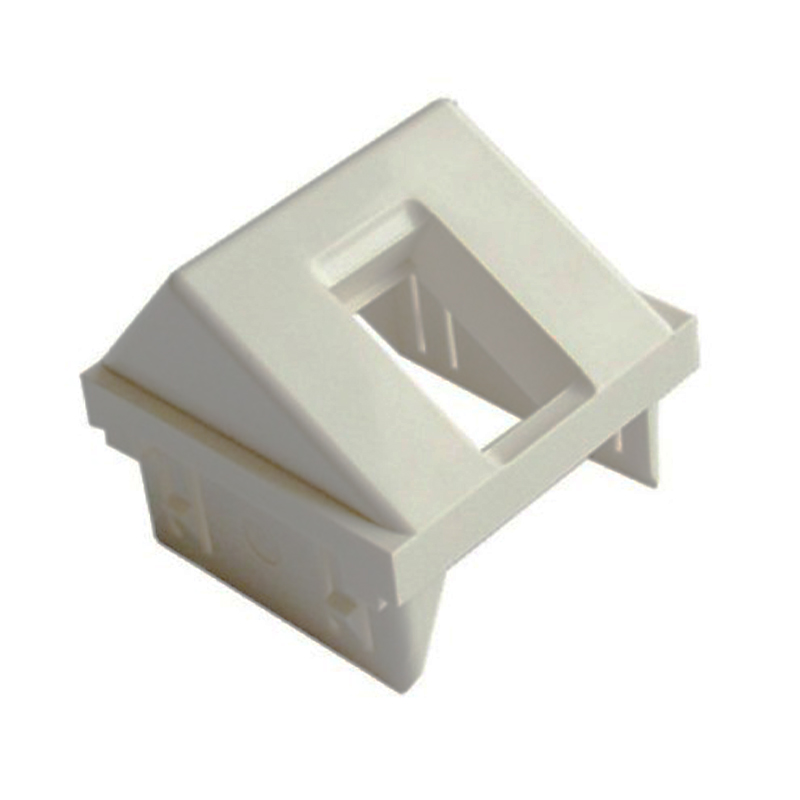

• Plastrons : faces de prise au format 45 × 45 mm (type Mosaic ou équivalent) accueillant une ou deux embases Keystone, en version droite ou inclinée, avec ou sans volet de protection. Permettent l'intégration des prises dans des goulottes ou des boîtiers de faible profondeur.

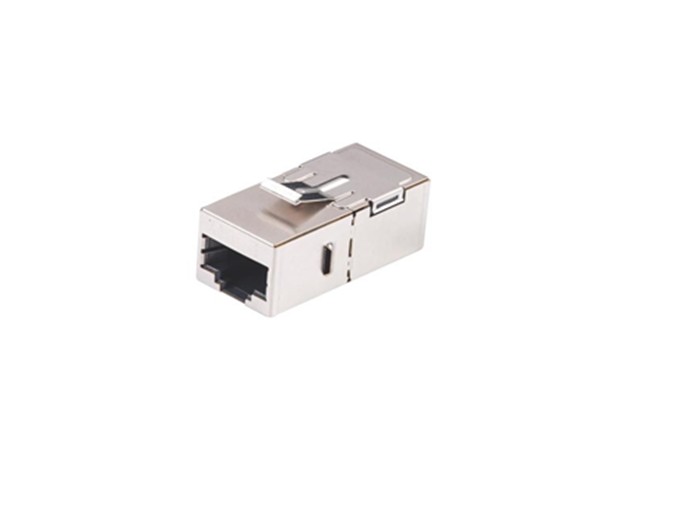

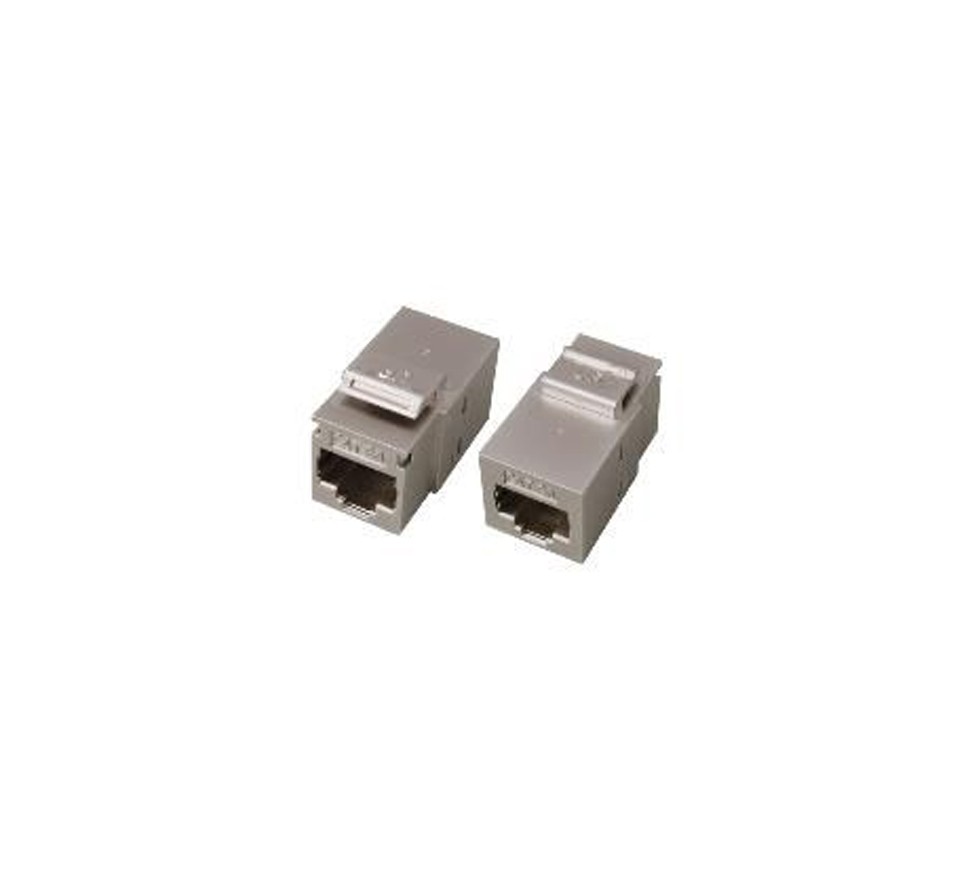

• Traversées RJ45 : pièces femelle/femelle pour traversée de cloison ou de paroi, en version UTP et blindée, catégorie 6.

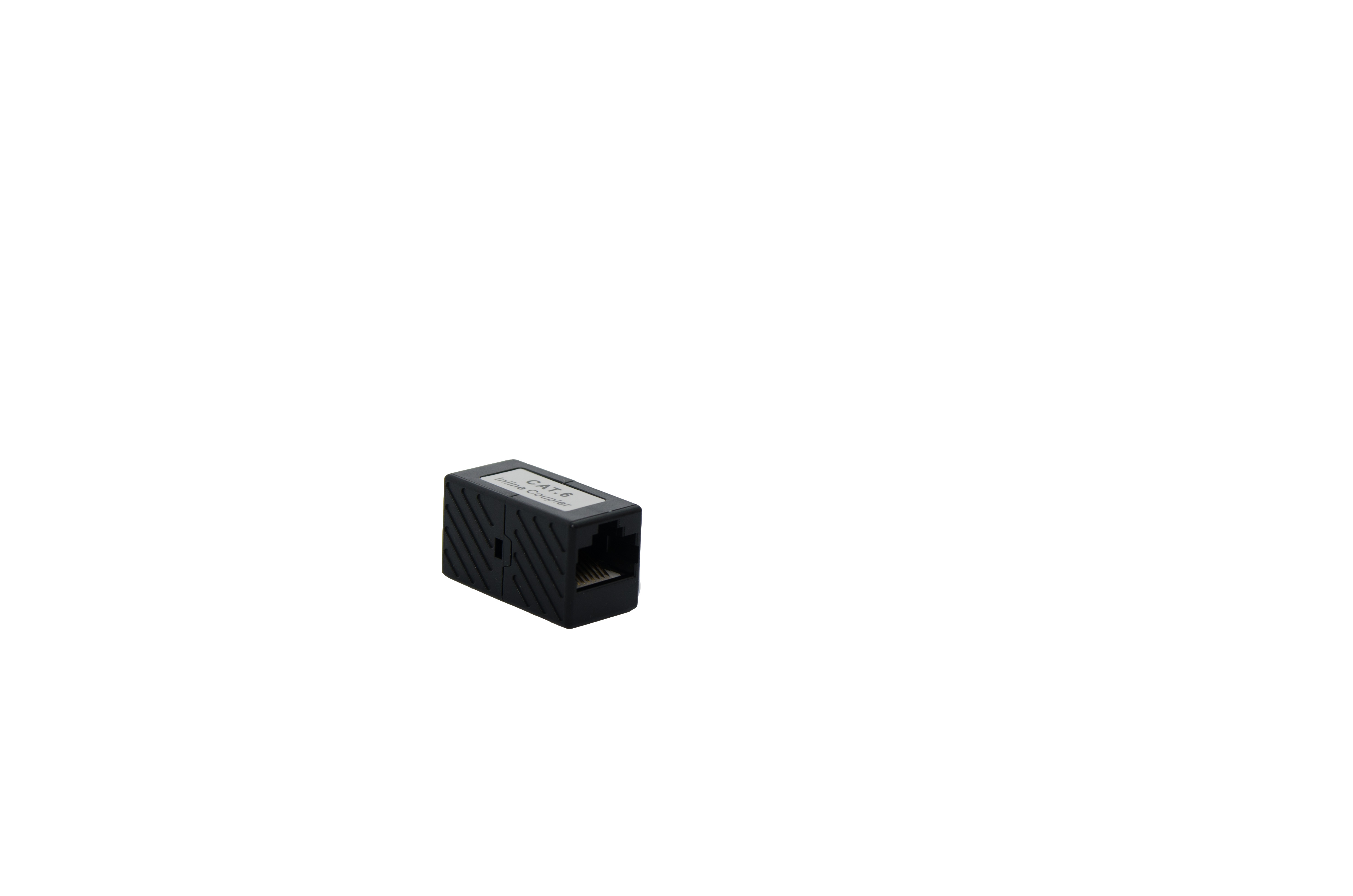

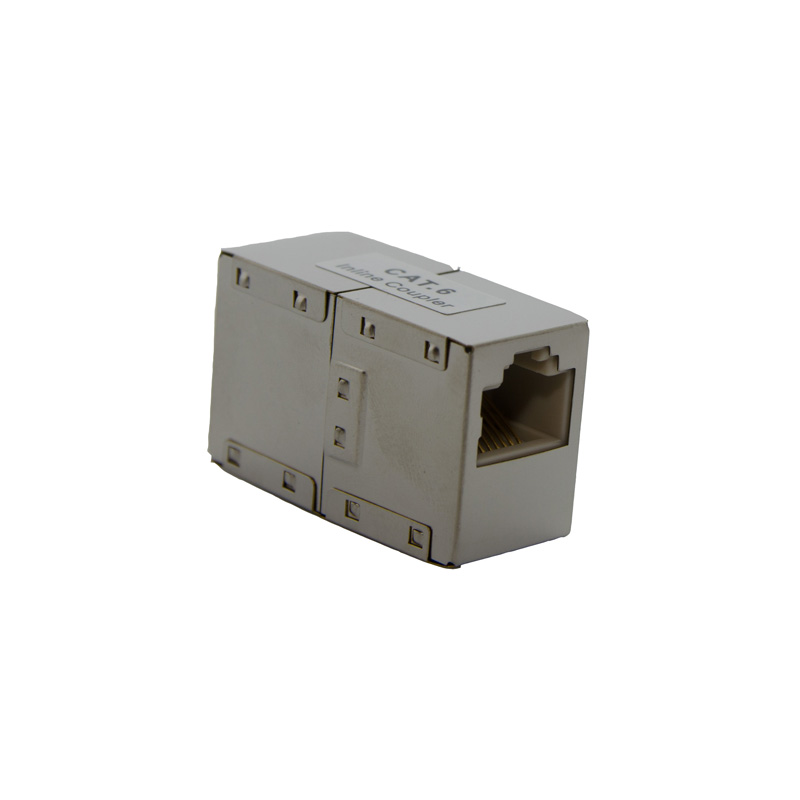

• Coupleurs : adaptateurs RJ45 F/F permettant de raccorder bout à bout deux cordons RJ45 pour prolonger une liaison sans perte de catégorie.

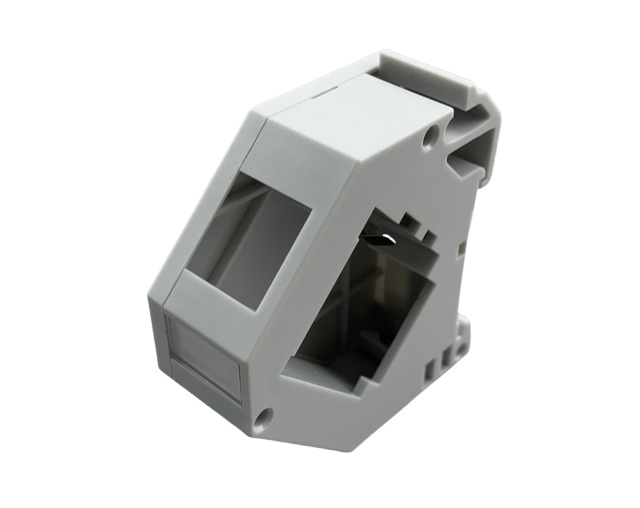

• Accessoires Keystone : manchons de protection, clips de verrouillage, outils d'insertion IDC, étiquettes et supports de repérage.

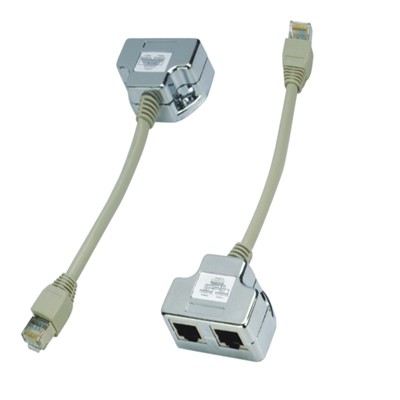

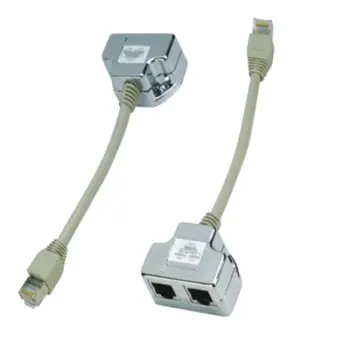

• Éclateurs de paires RJ45 : séparateurs de lignes téléphoniques permettant de distribuer plusieurs lignes sur un seul câble.
• Enrouleurs RJ45 : cordons rétractables pour postes de travail nécessitant une connexion temporaire ou mobile.

Comment choisir ses Connectiques ?

• Catégorie : respecter la catégorie minimale de la chaîne de câblage (CAT6 pour Gigabit, CAT6A pour 10 Gigabit). Un connecteur de catégorie inférieure dégrade les performances de l'ensemble du lien.
• Blindage : UTP dans les environnements tertiaires standard ; FTP ou STP dans les environnements à perturbations électromagnétiques (industrie, proximité de moteurs ou néons).
• Type de câble : vérifier la compatibilité du connecteur mâle avec le type de conducteur (monobrin AWG 22-24 pour les installations fixes, multibrin AWG 26-28 pour les cordons souples).
• Format de la prise : les embases Keystone sont interchangeables entre fabricants compatibles, mais vérifier la compatibilité mécanique avec le châssis ou le plastron cible.
• Marque et certification : pour les installations certifiées, certains maîtres d'ouvrage imposent une marque ou un système fermé (HSD, LEVITON, 3M, R&M, Huber+Suhner). Vérifier les exigences du cahier des charges.
• Conditionnement : les connecteurs mâles sont disponibles en sachet de 10 ou de 100 pièces selon les volumes de chantier.

Questions fréquentes

Quelle est la différence entre un connecteur RJ45 et une embase Keystone ?

Le connecteur RJ45 (ou plug) est la fiche mâle à sertir au bout d'un cordon. L'embase Keystone est un module femelle fixe qui s'insère dans un plastron ou un panneau de brassage pour recevoir le connecteur mâle du cordon de brassage ou du poste utilisateur.

Un coupleur RJ45 dégrade-t-il les performances du câblage ?

Tout point de connexion supplémentaire introduit une légère perte. Pour les installations certifiées, le canal global (distance et nombre de connexions) doit rester dans les limites de la catégorie visée. Un coupleur CAT6 correctement positionné est acceptable dans la plupart des configurations.

Peut-on utiliser un connecteur CAT6 sur un câble CAT6A ?

Mécaniquement oui, mais les performances seront limitées à la catégorie 6. Pour bénéficier des performances CAT6A (10 Gigabit, 500 MHz), l'ensemble des composants du lien — câble, connecteurs, panneaux — doit être de catégorie 6A.

Les plastrons 45x45 sont-ils universels ?

Le format 45 × 45 mm est largement standardisé (compatible Mosaic et formats équivalents), mais la fixation et les encoches de verrouillage peuvent varier selon le fabricant. Vérifier la compatibilité entre le plastron et le support goulotte ou boîtier encastré avant commande.

Comment choisir entre un connecteur UTP et FTP ?

Le choix dépend de l'environnement d'installation. L'UTP est suffisant dans les bureaux classiques. Le FTP ou STP est recommandé dans les environnements industriels, les salles techniques près d'équipements électriques puissants, ou lorsque la réglementation ou le cahier des charges l'impose.
