Armements et fixations pour réseaux aériens sur poteaux

Le déploiement de câbles fibre optique et télécom sur les réseaux aériens repose sur un ensemble de composants mécaniques dont le rôle est de fixer, protéger et maintenir les câbles sur les appuis. Ces pièces, regroupées sous le terme armements et fixations, doivent résister aux contraintes mécaniques (tension de câble, poids, vent) et aux conditions climatiques extérieures sur de longues durées. Acier galvanisé à chaud et inox sont les matières dominantes pour garantir la résistance à la corrosion.

Les familles d'armements et fixations

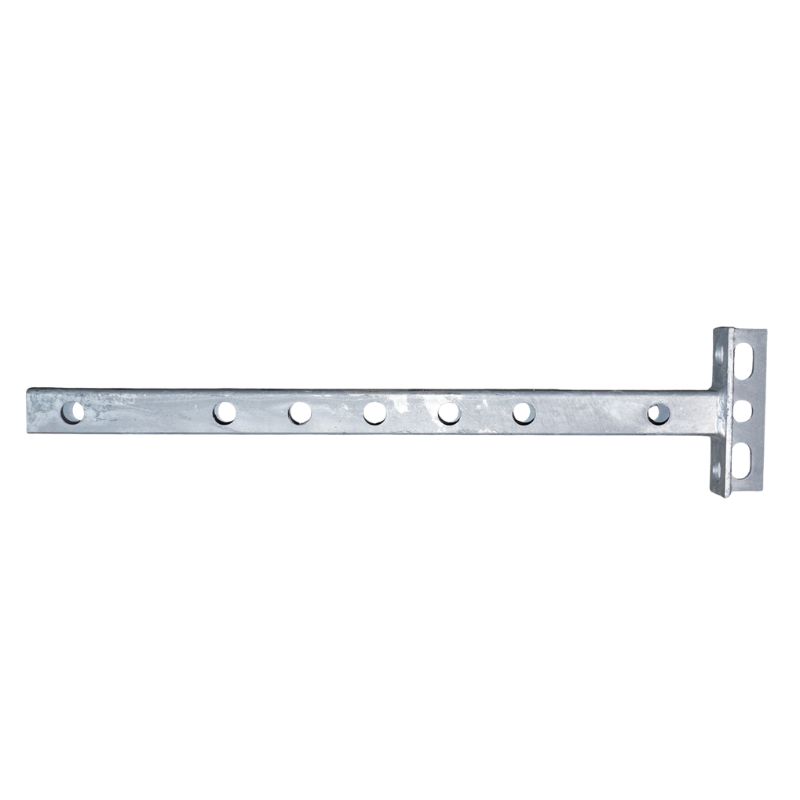

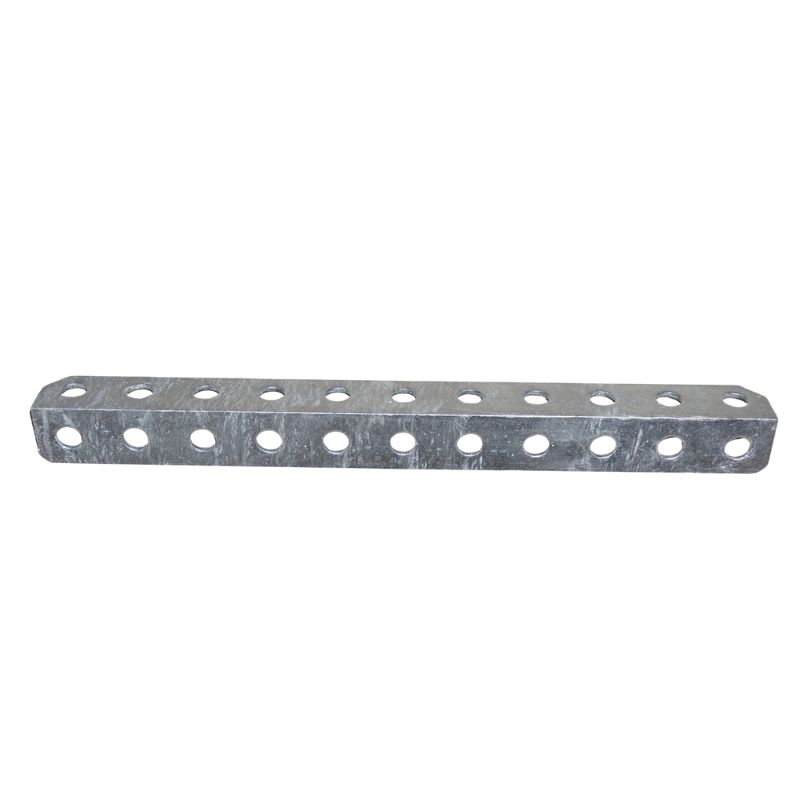

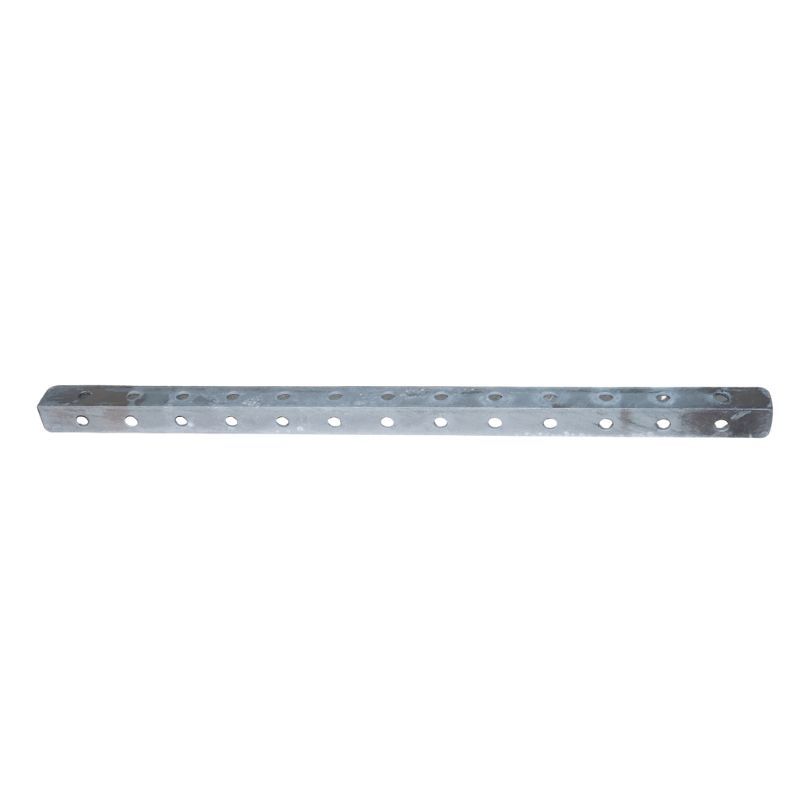

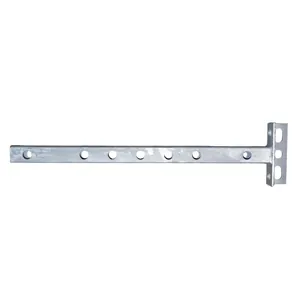

• Traverses et rehausses : pièces charpentières fixées sur le poteau pour répartir les points d'ancrage des câbles et augmenter la hauteur de pose.
• Renforcement et protection des appuis : entretoises en V pour contrefichage de deux appuis bois, mailles acier galvanisé pour la fixation des descentes de câbles sur appuis ENEDIS.

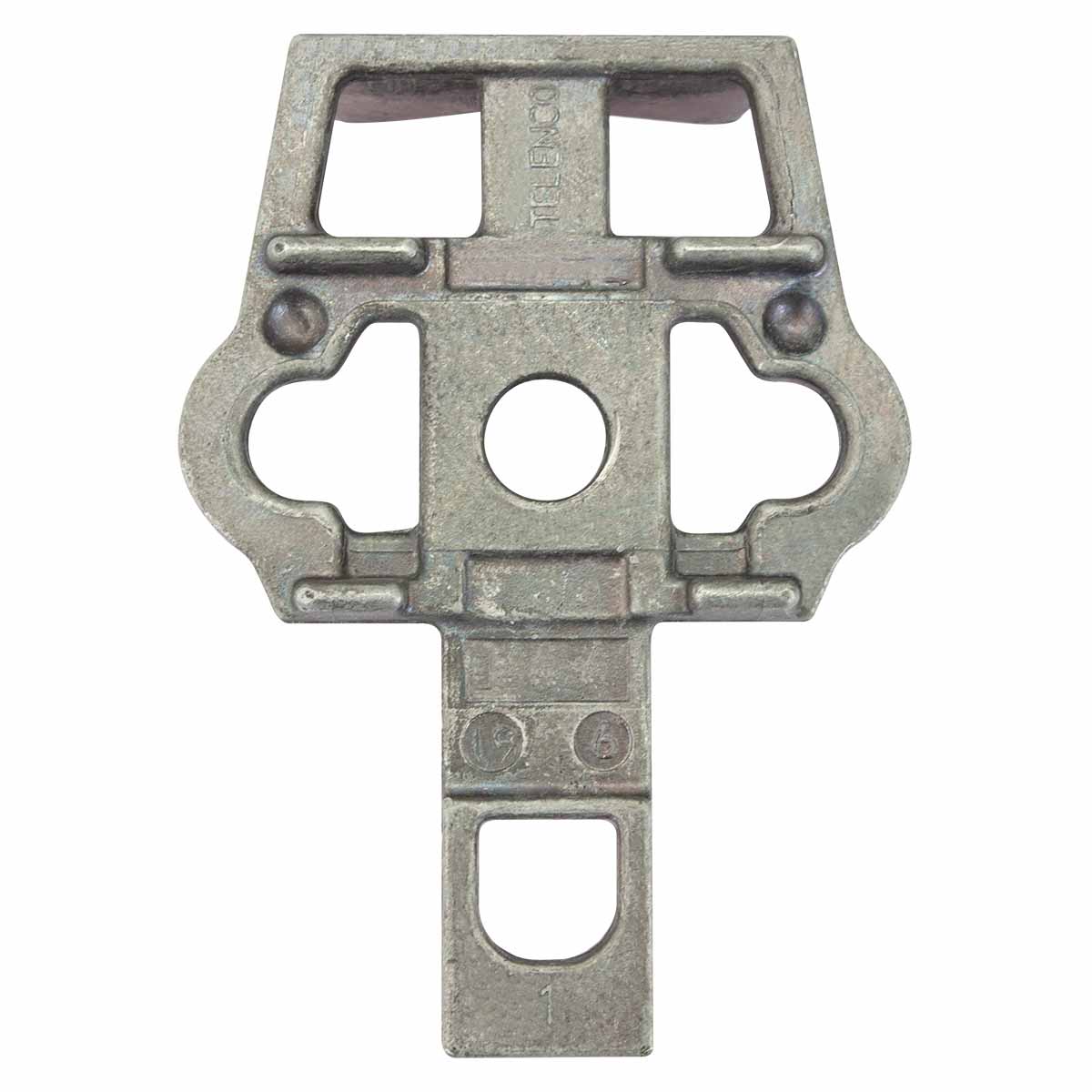

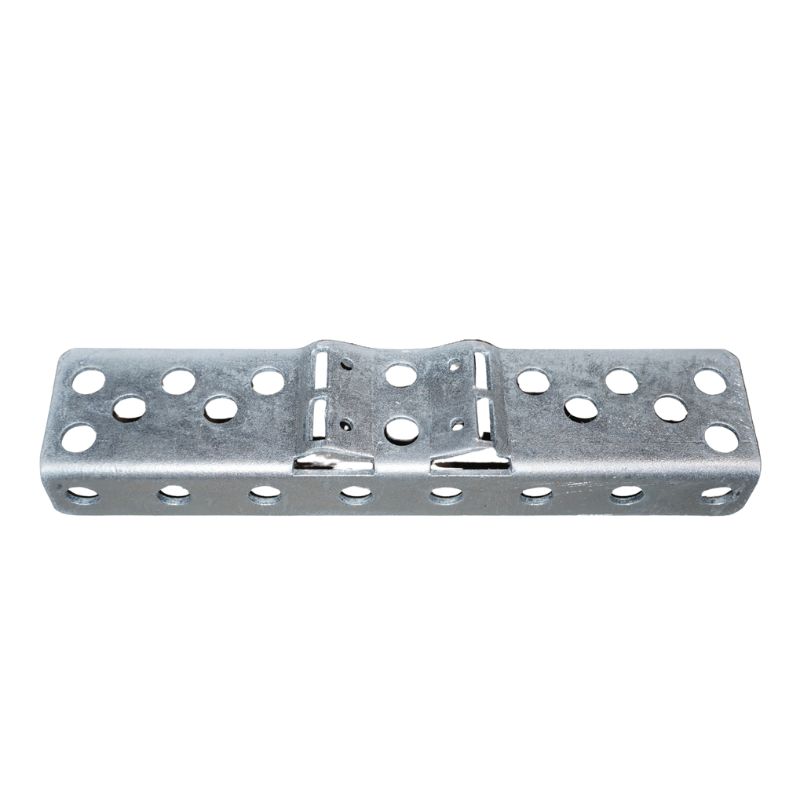

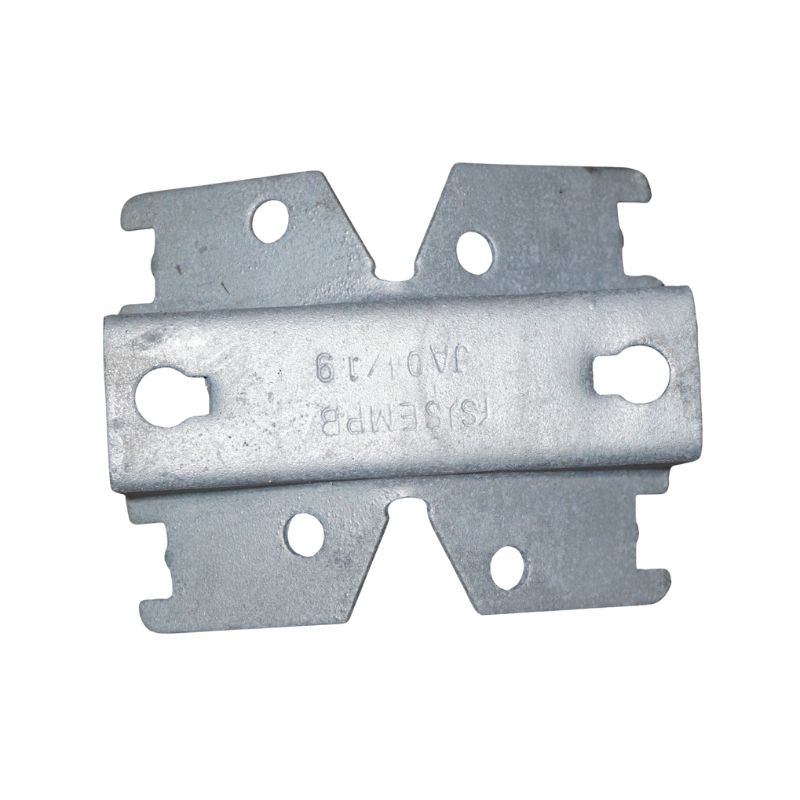

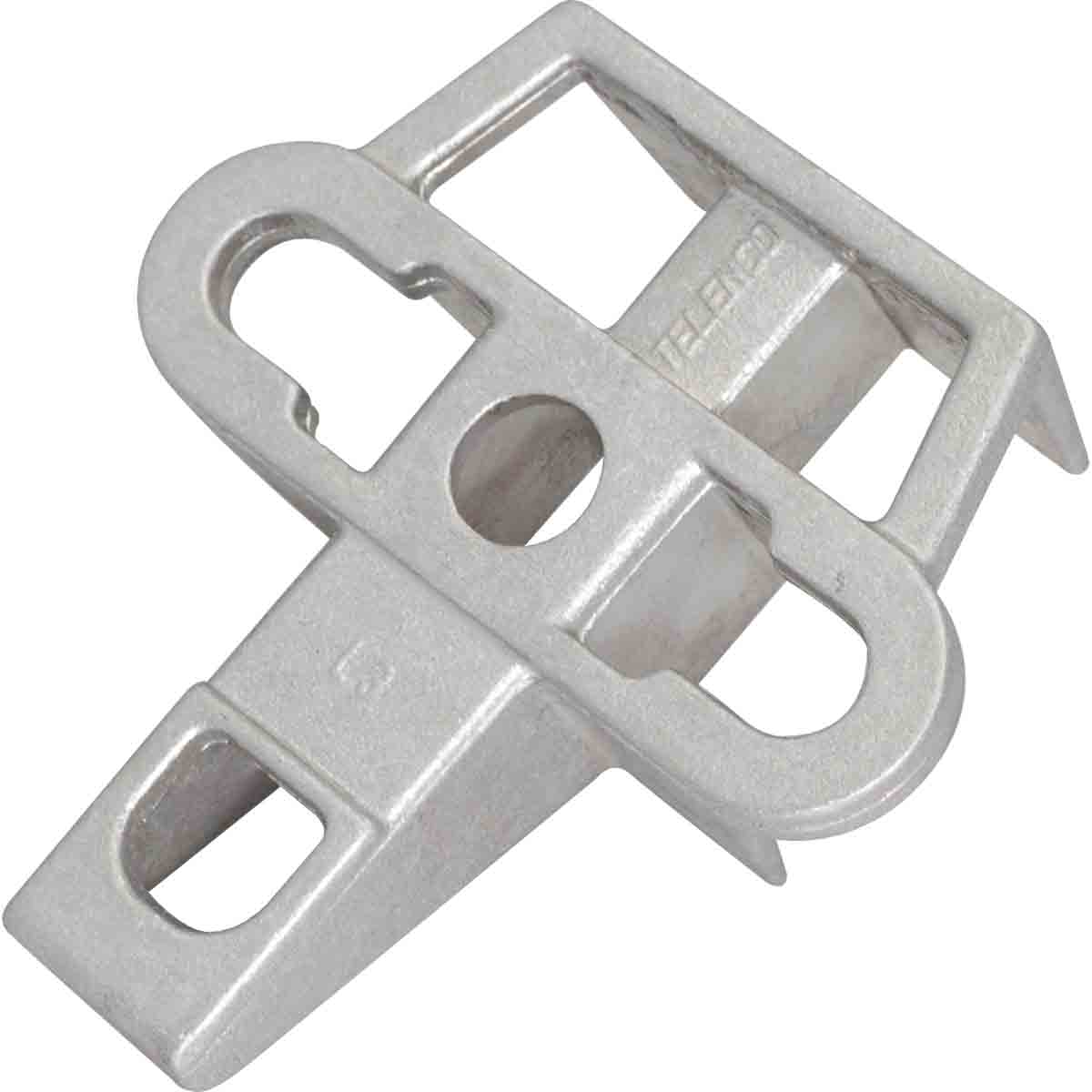

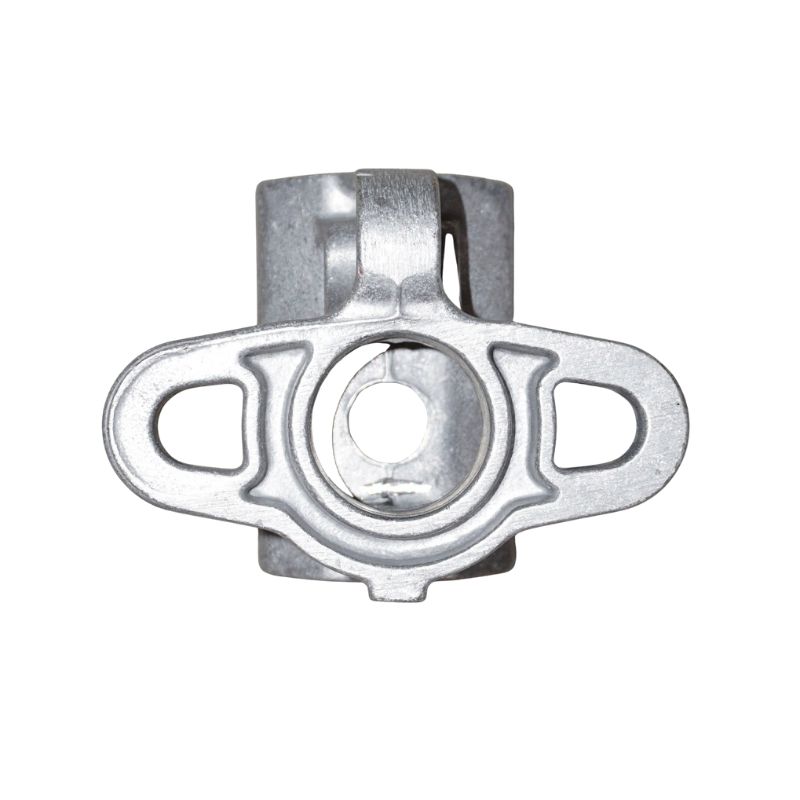

• Semelles et consoles : supports intermédiaires entre le poteau et les ferrures ou équipements à accrocher.

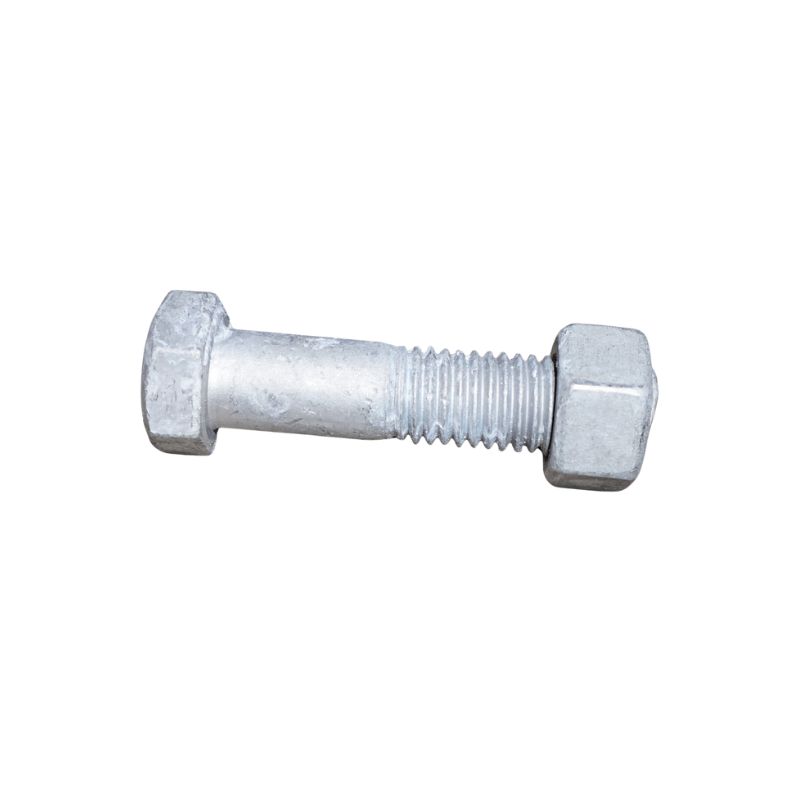

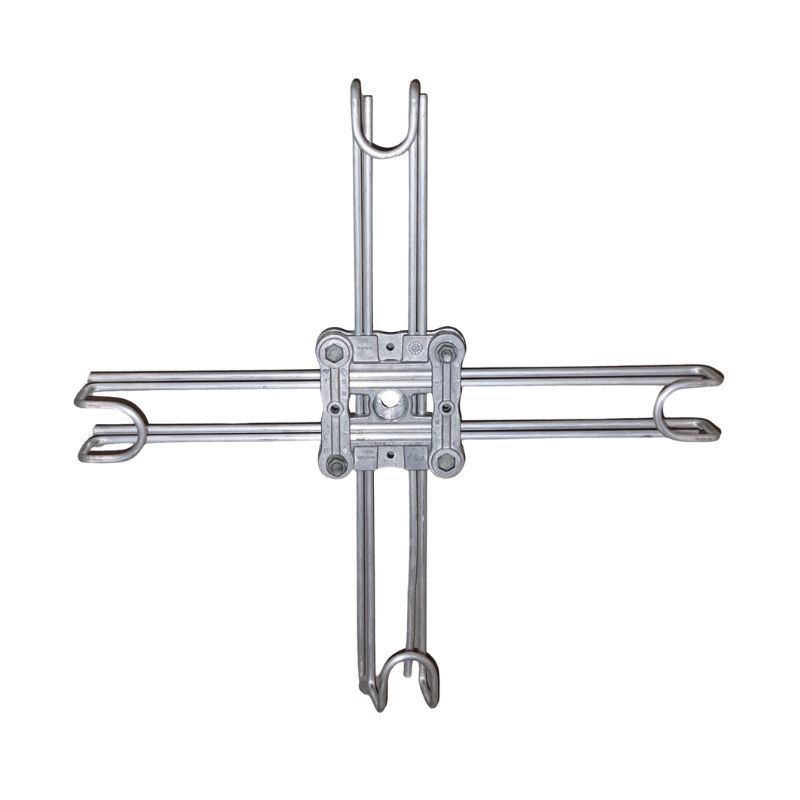

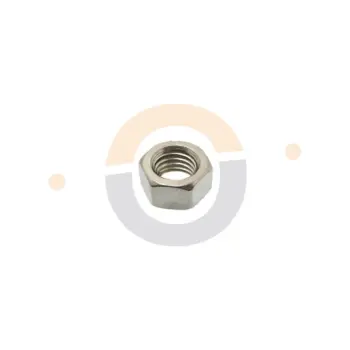

• Lovages et ferrures : dispositifs de lovage à rayon contrôlé (150-300 mm) pour le maintien et le rangement des surplus de câble ; boulons d'assemblage pour la fixation des ferrures sur traverse.

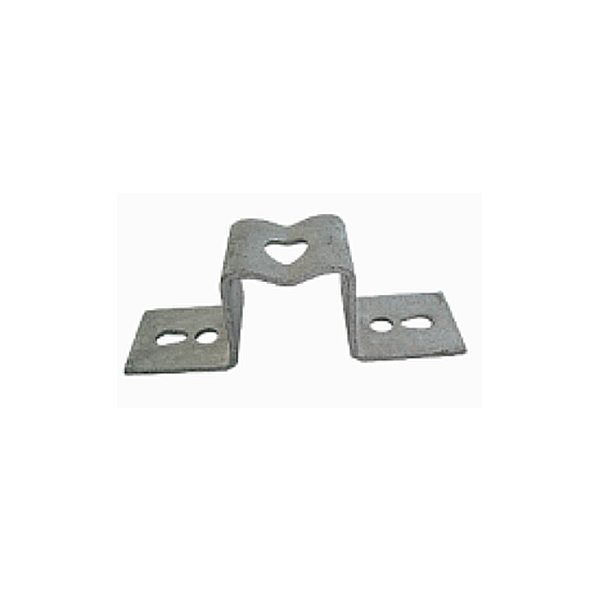

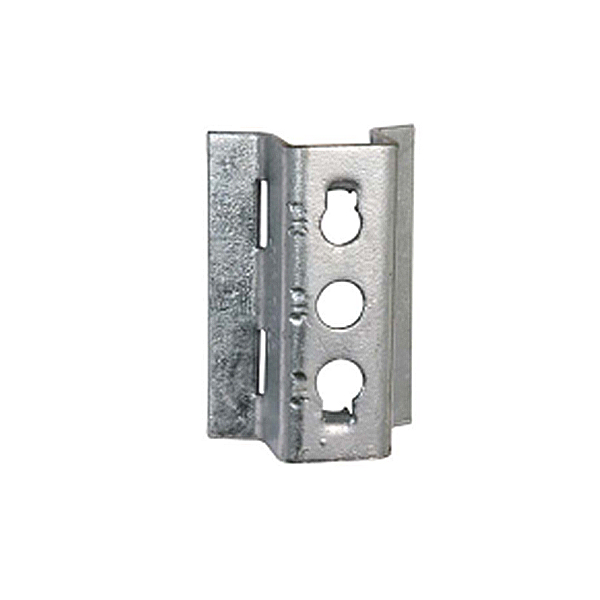

• Fixation sur poteau : brides à entraxe variable (ex. BEV180) pour la fixation de boîtiers PBO ou BMX sur appuis communs ENEDIS BT ; embases et systèmes de fixation rapide par feuillard.

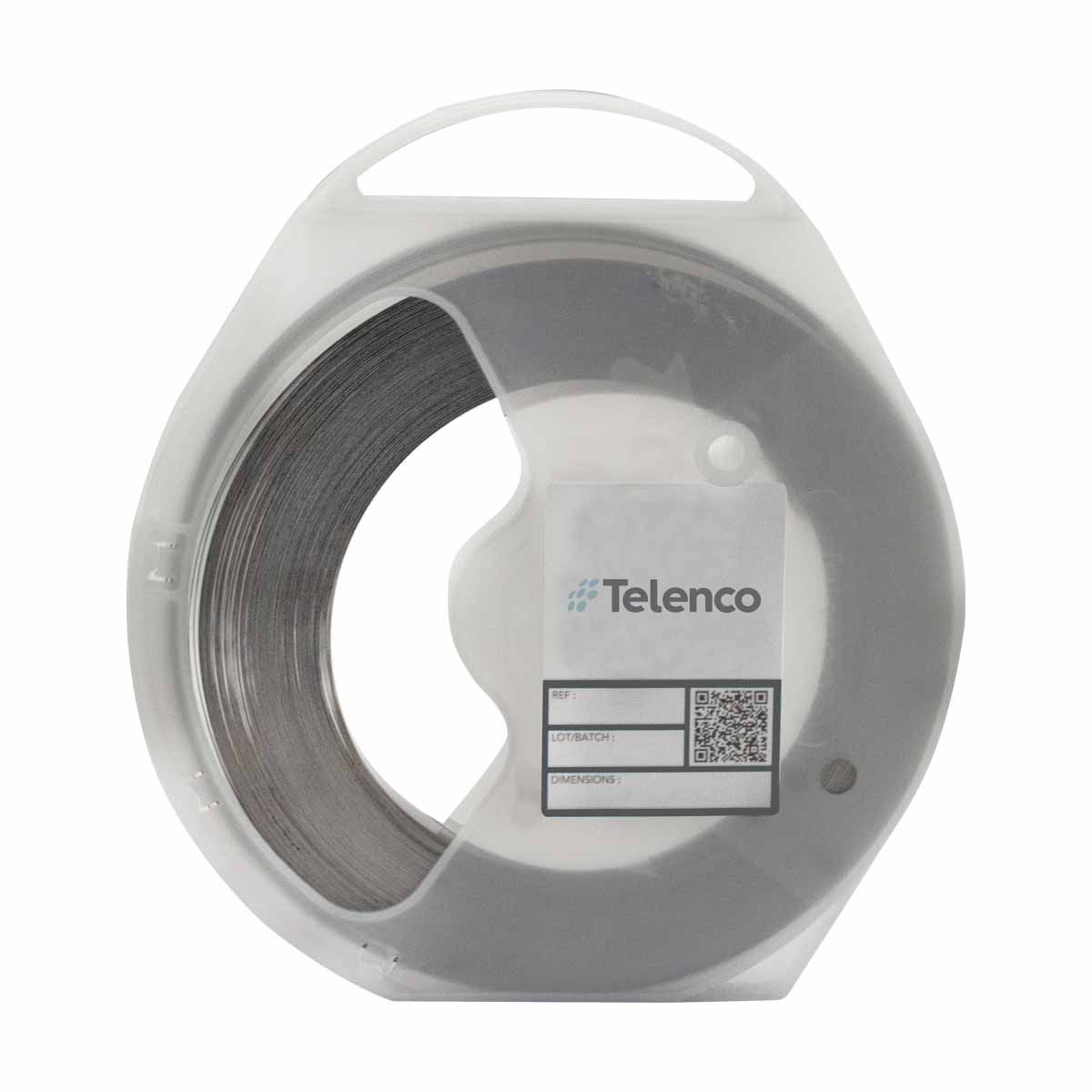

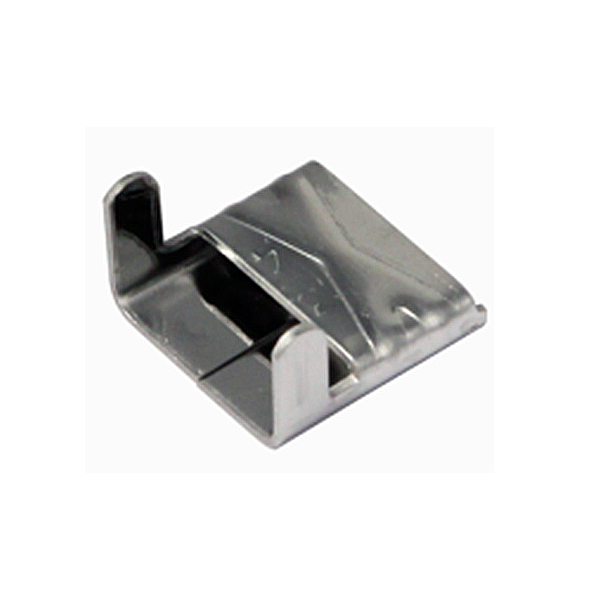

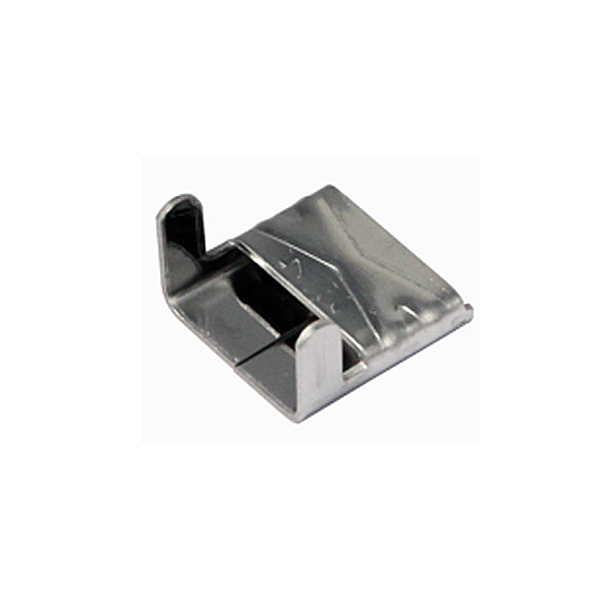

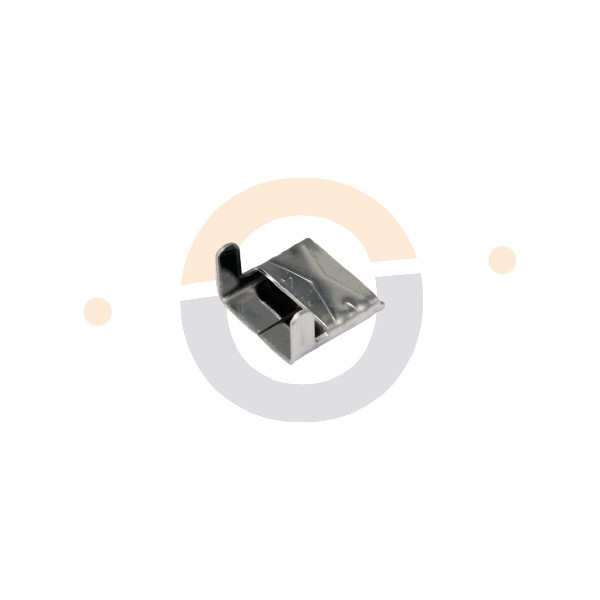

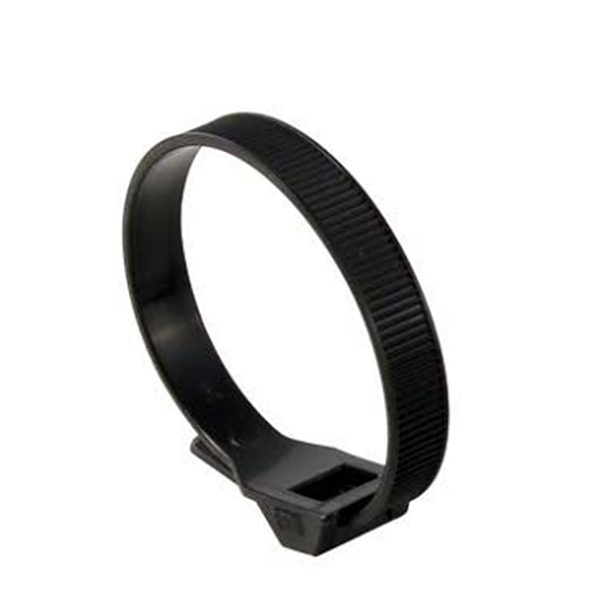

• Feuillards et accessoires : feuillards inox en rouleaux (largeurs 10 mm et 20 mm, épaisseur 0,4 mm), nuances AISI 201 et AISI 430 ; boucles standards pour fermeture de feuillard ; cisailles à feuillard bec droit et bec plat pour la découpe sur site.

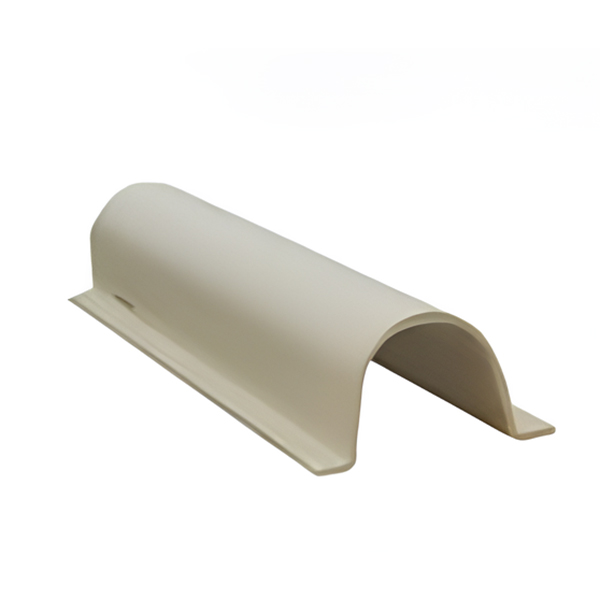

• Gaines de protection (GPC) : gaines demi-lune en PVC (GPC) et en aluminium (GPCA) pour la protection mécanique des câbles sur façade ou poteau, en différents diamètres (12 mm à 60 mm) et longueurs (200 à 275 cm). Pose par vissage ou clippage selon le modèle.

Comment choisir les armements et fixations ?

Matière du support

Le type d'appui (bois, béton, métal) conditionne le mode de fixation. Sur poteau bois, les traverses boulonnées et les feuillards sont courants. Sur appuis communs ENEDIS, les brides adaptées aux diamètres standardisés des poteaux sont nécessaires.

Feuillard : largeur et nuance inox

• La largeur (10 ou 20 mm) est à adapter à la pièce à fixer et aux accessoires de fermeture utilisés (boucles, embases).
• La nuance inox AISI 430 offre une résistance à la corrosion standard pour les environnements ruraux ou urbains non agressifs ; l'AISI 201 est plus économique mais présente une résistance à la corrosion moindre en milieu salin ou très humide.

Gaine de protection : matière et diamètre

• PVC (GPC) pour les applications standard en extérieur, résistance aux chocs et aux UV.
• Aluminium (GPCA) pour les environnements nécessitant une protection mécanique renforcée ou une meilleure tenue thermique.
• Le diamètre doit être sélectionné en fonction du câble à protéger et du nombre de câbles regroupés.

Outillage associé

La pose des feuillards nécessite une cisaille dédiée (bec droit ou bec plat selon l'application) et les boucles de fermeture adaptées à la largeur du feuillard. Le déroulage de câble sur portées longues peut requérir une poulie de déroulage à grand réa aluminium.

Questions fréquentes

Quelle est la différence entre les nuances AISI 430 et AISI 201 pour les feuillards inox ?

L'AISI 430 est un acier inoxydable ferritique avec une teneur en chrome élevée, offrant une bonne résistance à la corrosion atmosphérique. L'AISI 201 substitue une partie du nickel par du manganèse, ce qui le rend moins coûteux mais généralement moins performant dans les environnements très humides ou marins. Le choix dépend des conditions climatiques locales.

Les brides BEV sont-elles compatibles avec tous les types de poteaux ENEDIS ?

Les brides à entraxe variable sont conçues pour s'adapter à différents diamètres de poteaux. La largeur de 180 mm couvre les configurations courantes sur appuis communs ENEDIS BT, mais il convient de vérifier le diamètre du poteau et les spécifications de la bride pour chaque chantier.

Peut-on poser les gaines GPC sur des câbles déjà en place ?

Les gaines demi-lune en PVC et aluminium se posent par vissage ou clippage sur le câble ou le support. Leur forme permet en général une pose sur câble existant sans démontage, sous réserve que le câble soit accessible et que le support de fixation soit adapté.

Quelle poulie de déroulage utiliser pour la fibre optique ?

Les poulies à grand réa aluminium sont adaptées au déroulage des câbles fibre optique sur des portées longues (jusqu'à 150 m selon les modèles). Le réa large limite les courbures excessives et préserve l'intégrité des fibres. La fixation temporaire sur poteau doit être prévue lors de la sélection.

Les cisailles à feuillard fonctionnent-elles sur l'aluminium et l'acier ?

Oui, les cisailles proposées dans cette catégorie sont conçues pour couper les bandes de feuillard métal, les conduits, et les feuilles d'aluminium et d'acier de faible épaisseur. La version bec plat est adaptée aux coupes en surface plane, la version bec droit pour les coupes dans des configurations plus contraintes.
