Ancrages et suspensions

Ancrages et suspensions : fixation des câbles sur les réseaux aériens

Le déploiement aérien de câbles télécom et fibre optique sur poteaux, façades ou pylônes nécessite des accessoires de fixation mécaniques fiables, résistants à la corrosion et adaptés aux différents types de câbles et de supports rencontrés. Les pinces d'ancrage immobilisent le câble aux points de rupture de portée (angles, extrémités) tandis que les dispositifs de suspension assurent le maintien du câble en portée courante, avec une liberté de déplacement longitudinal contrôlée.

Le choix des accessoires dépend du type de câble (ADSS, figure-8 avec porteur acier, câble rond sans porteur), de son diamètre, de la portée entre appuis et des contraintes mécaniques liées à l'environnement (vent, givre, vibrations).

Les familles d'ancrages et suspensions

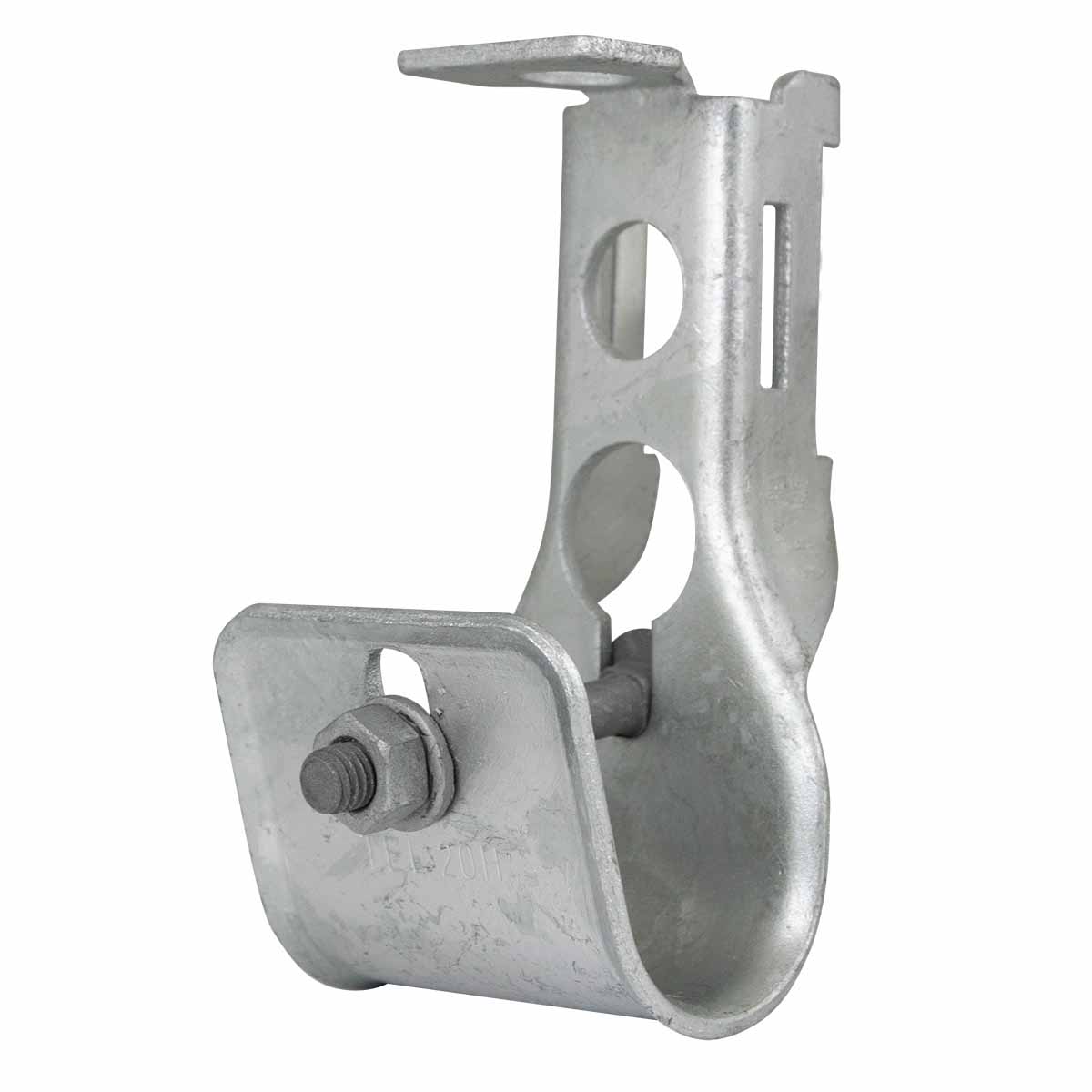

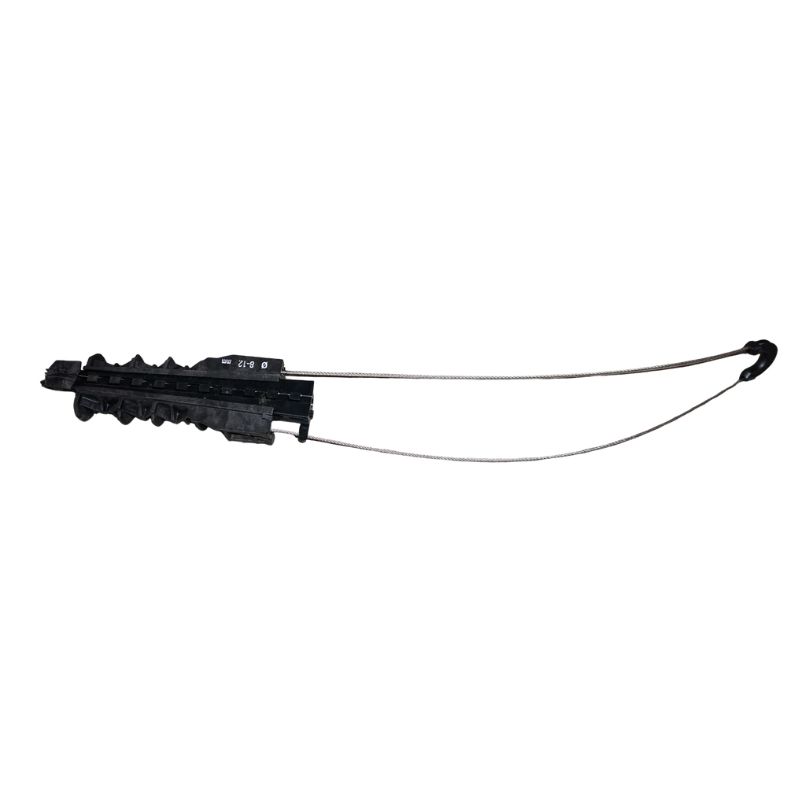

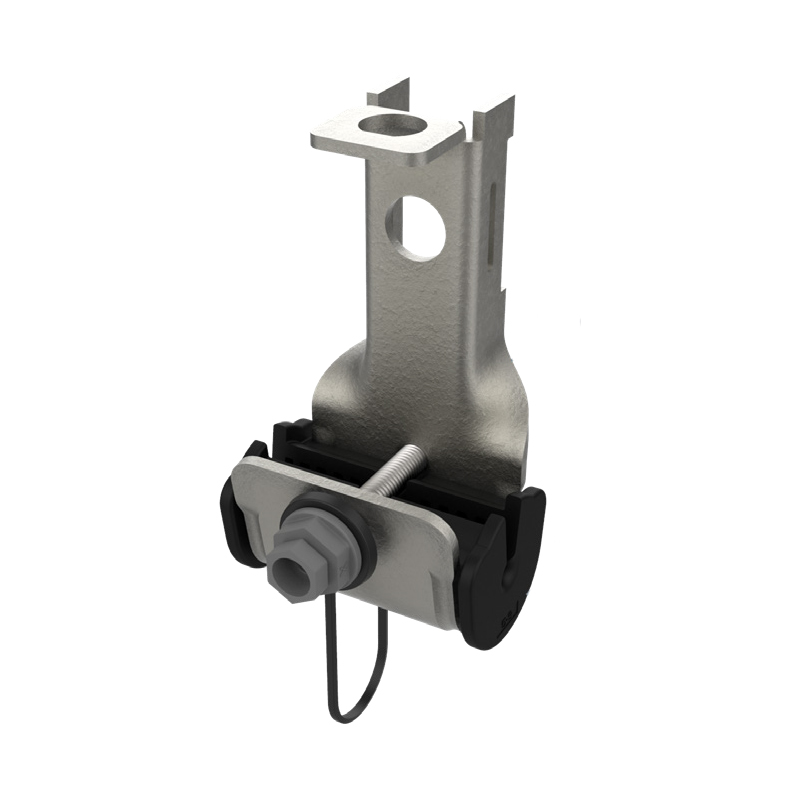

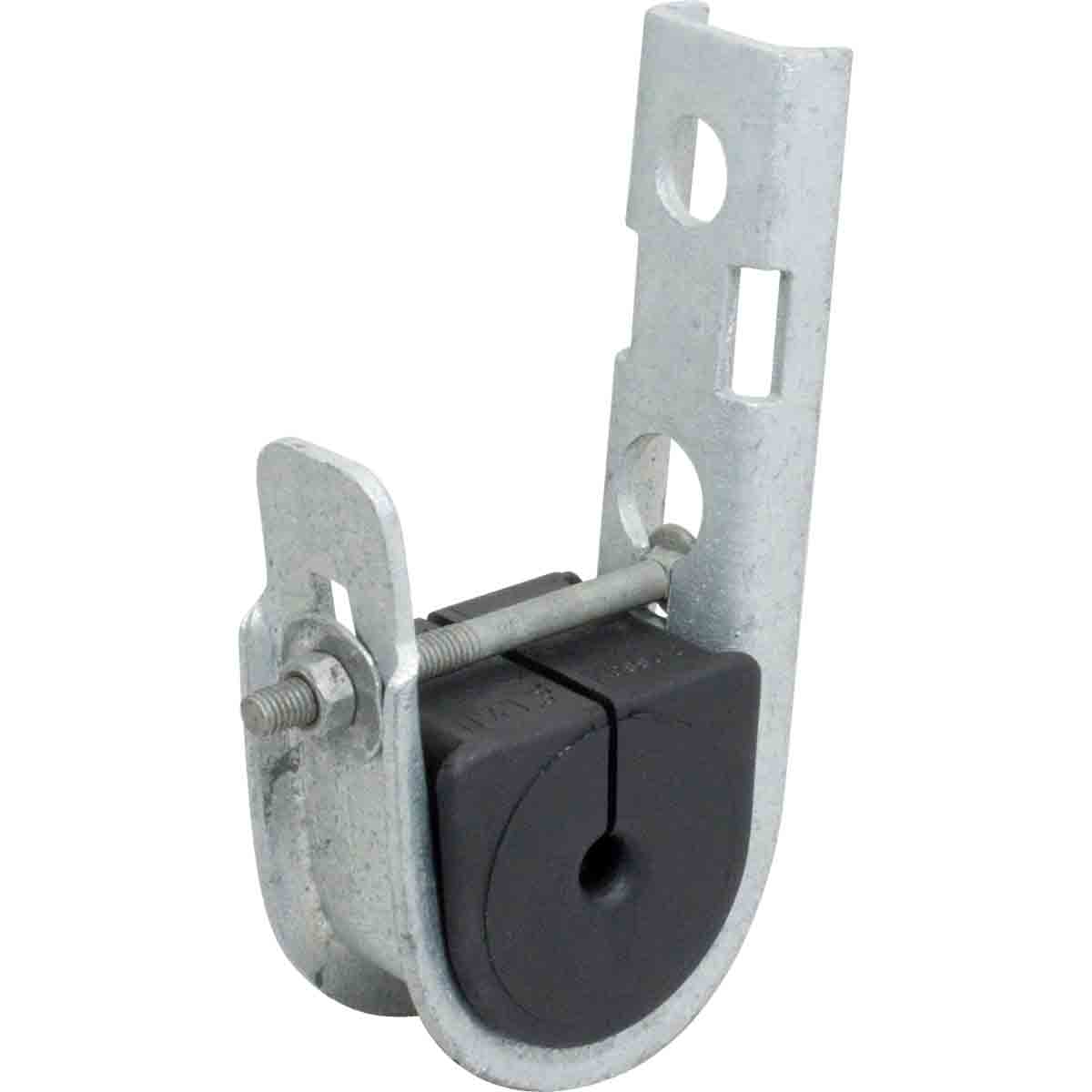

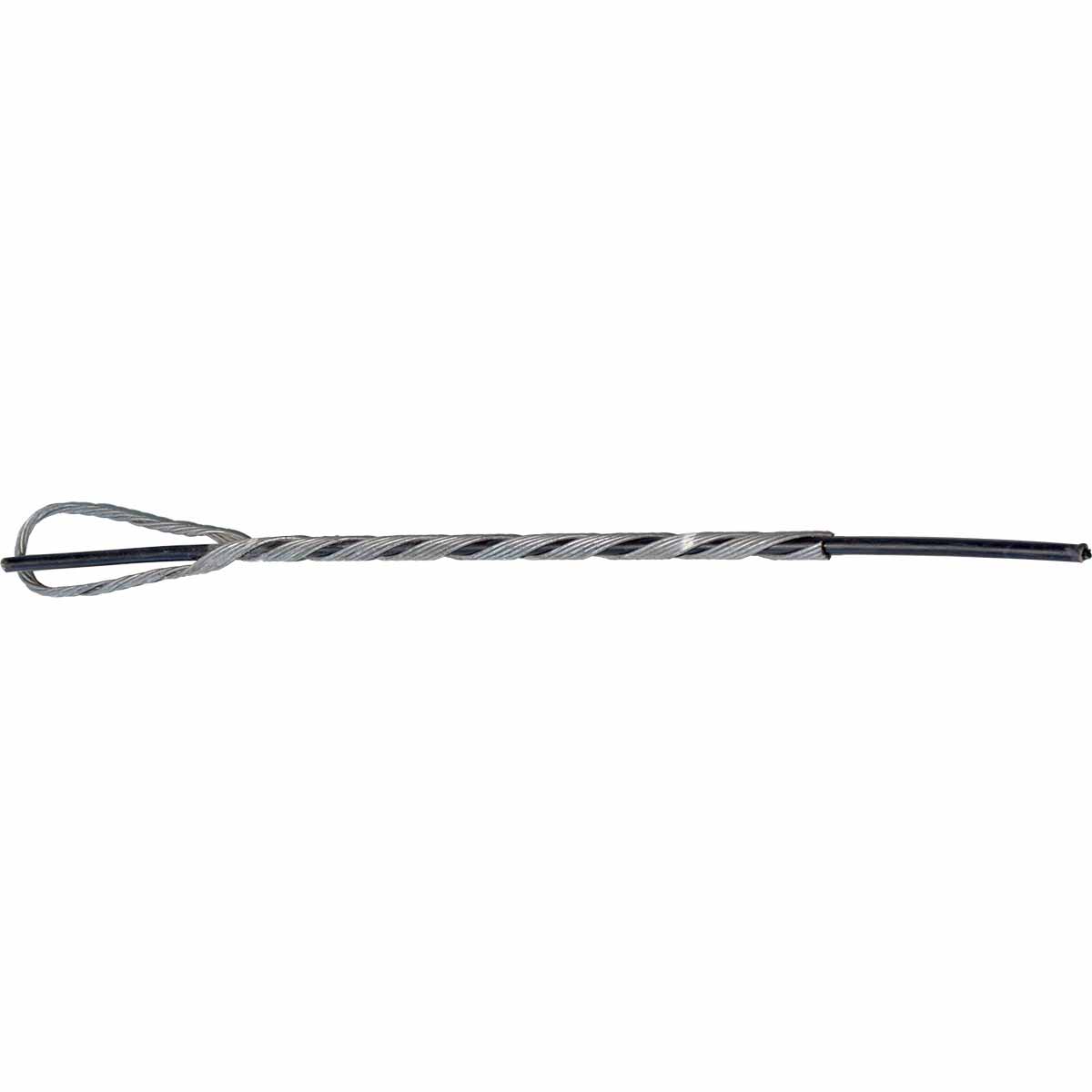

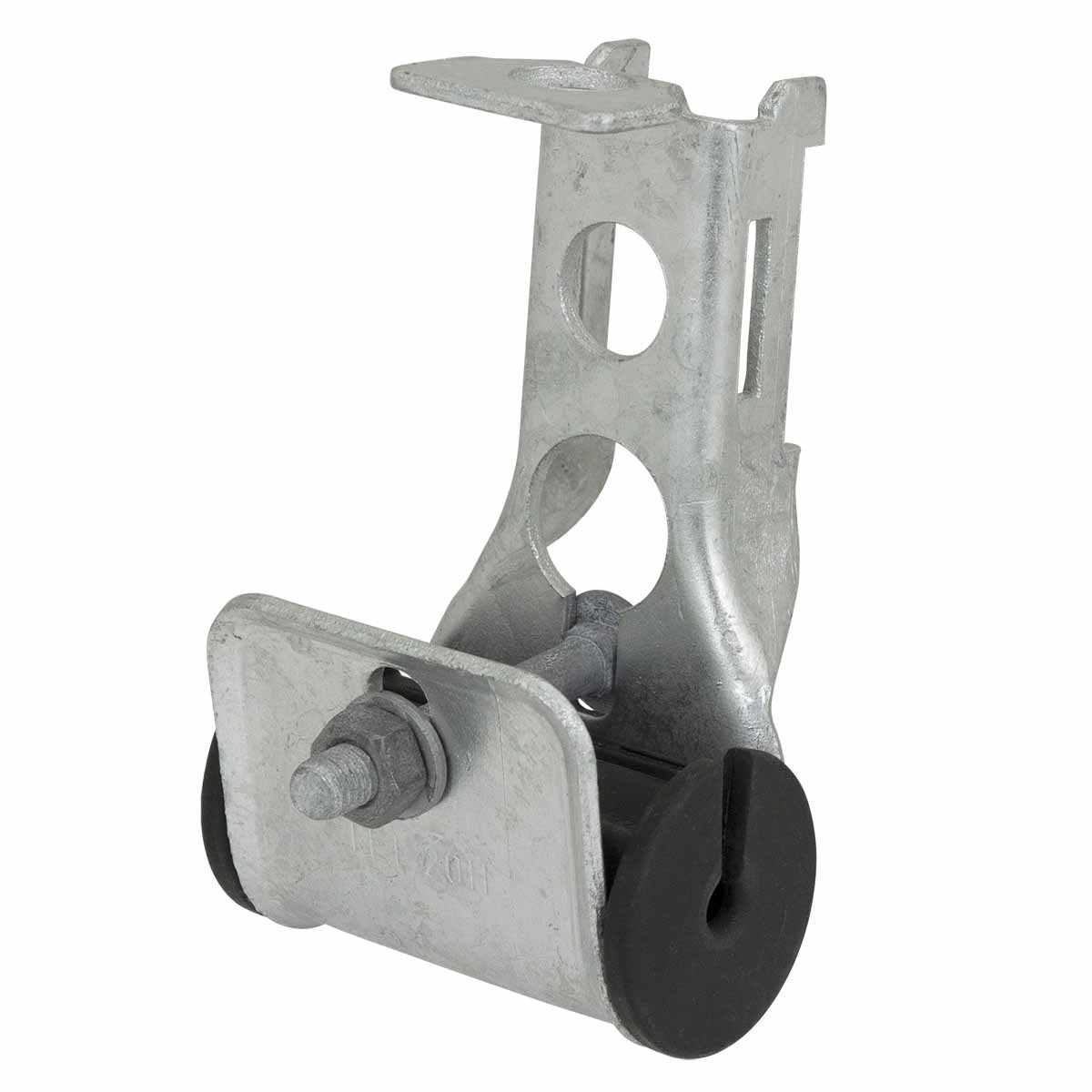

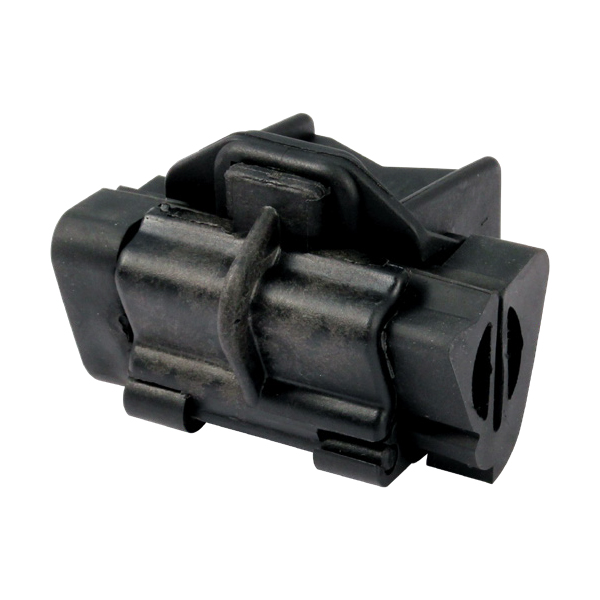

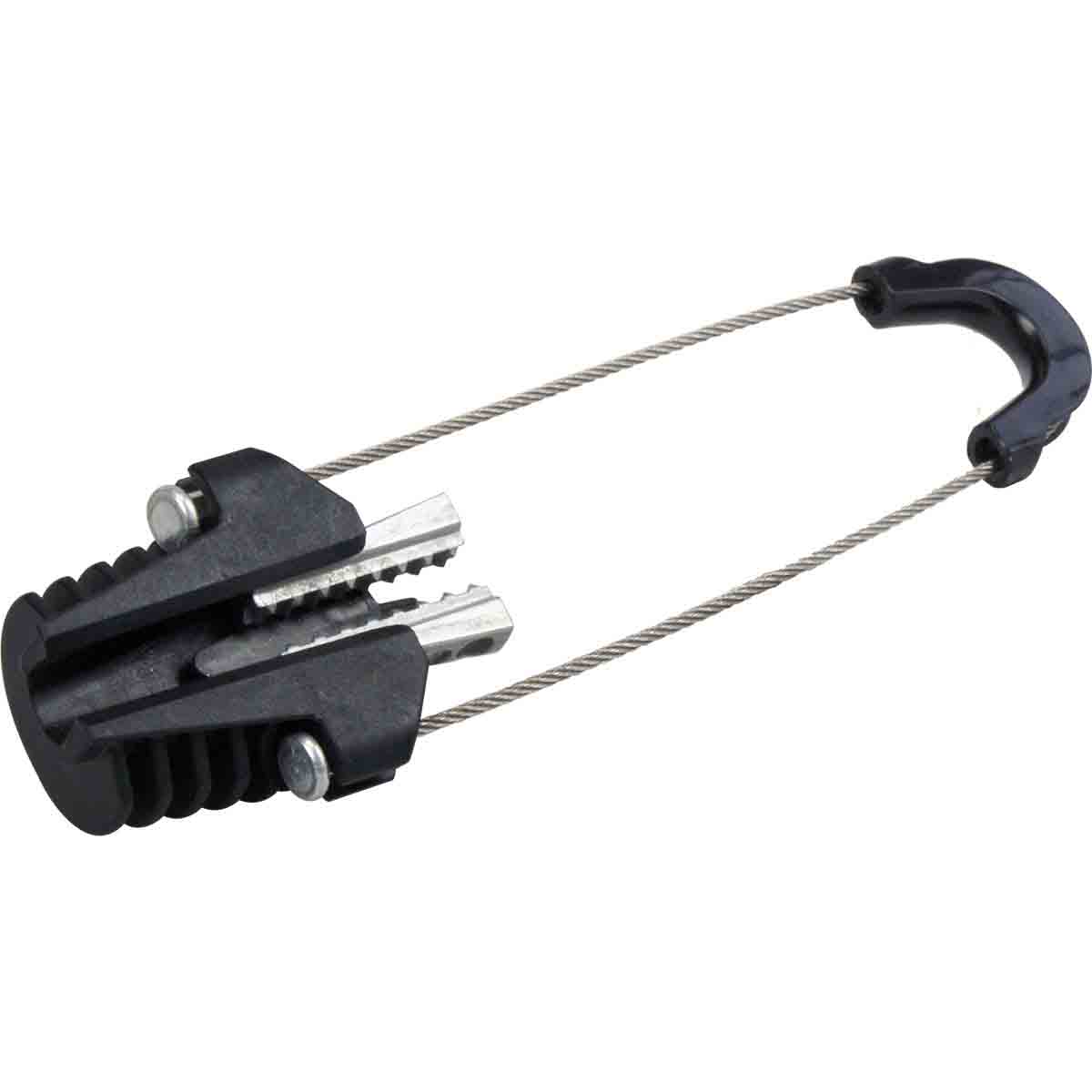

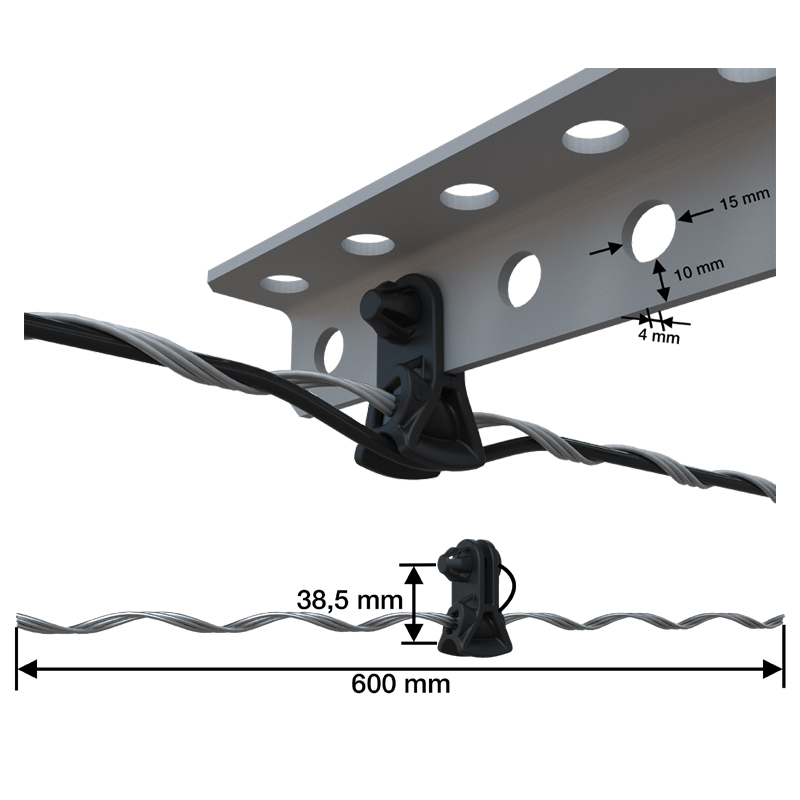

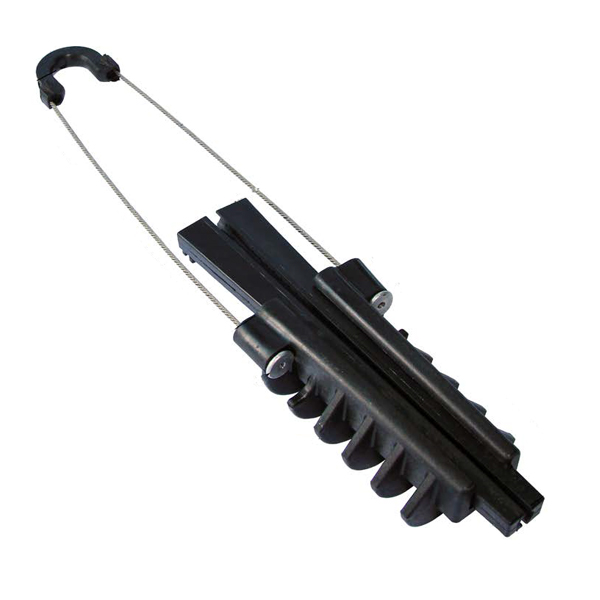

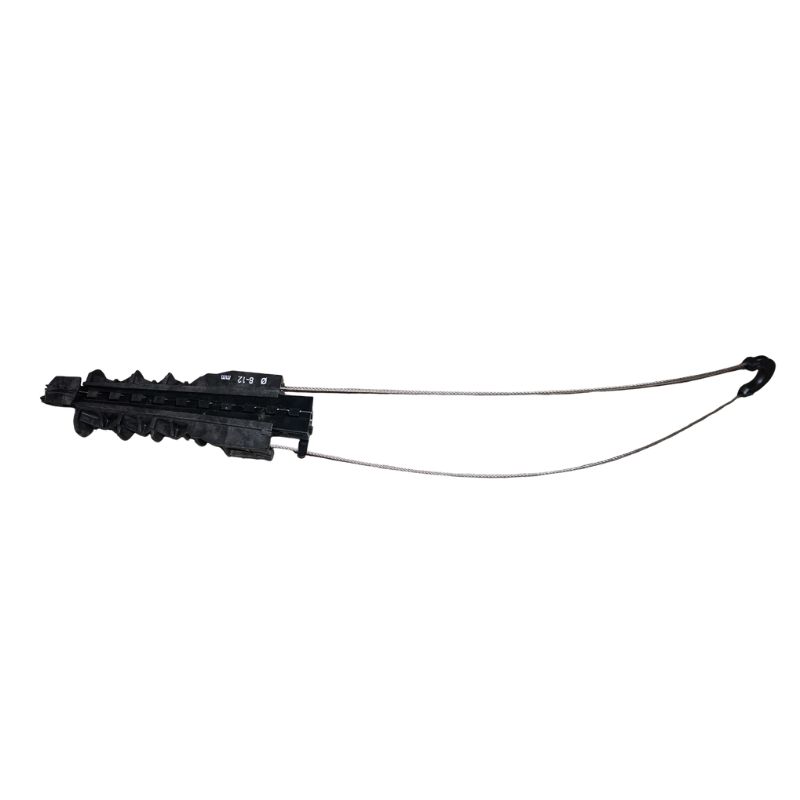

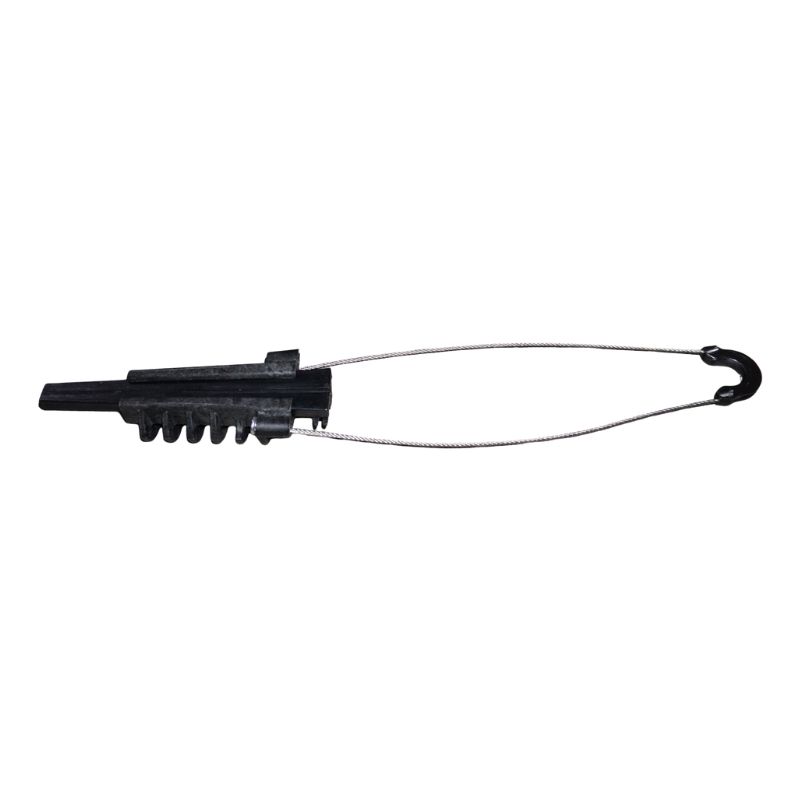

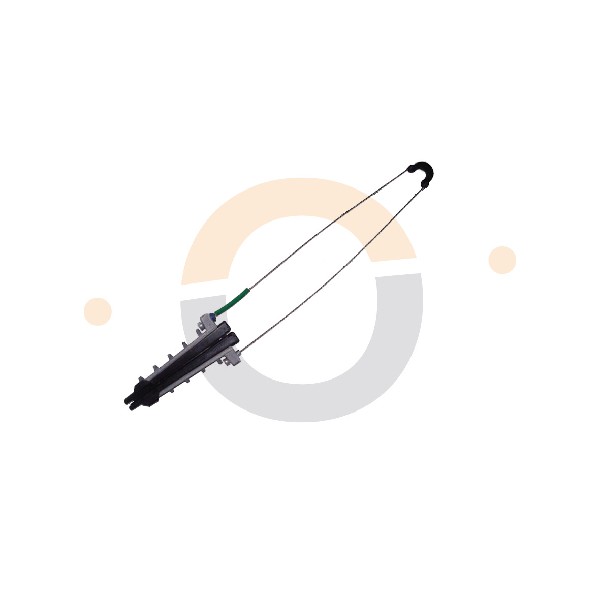

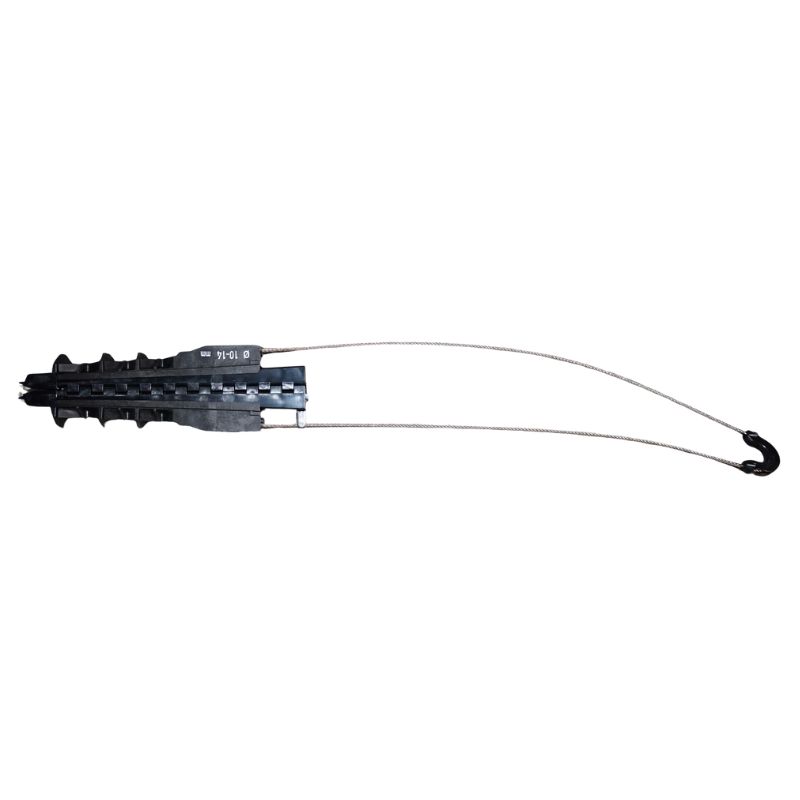

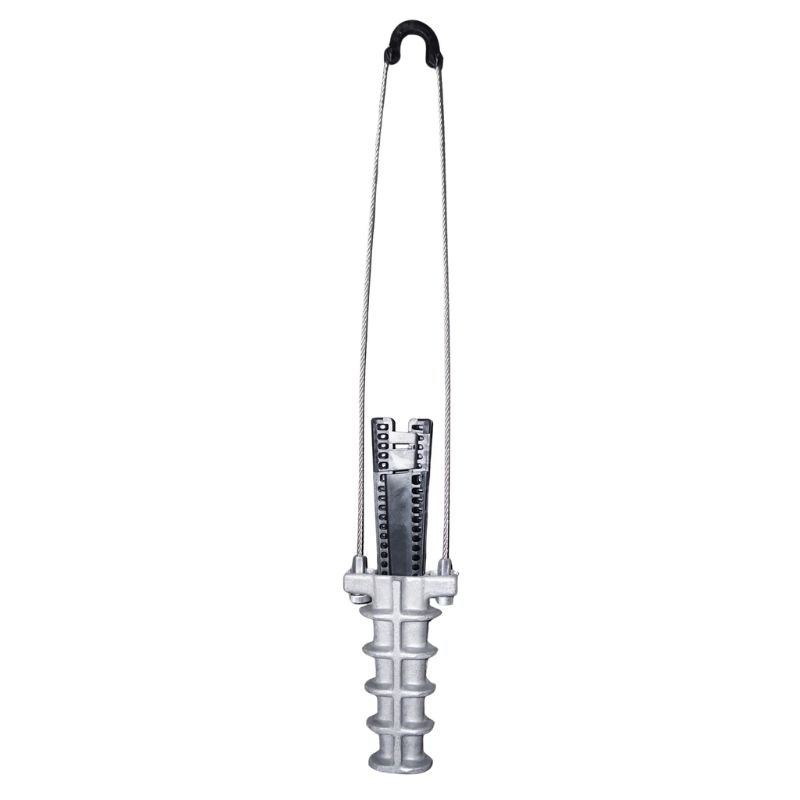

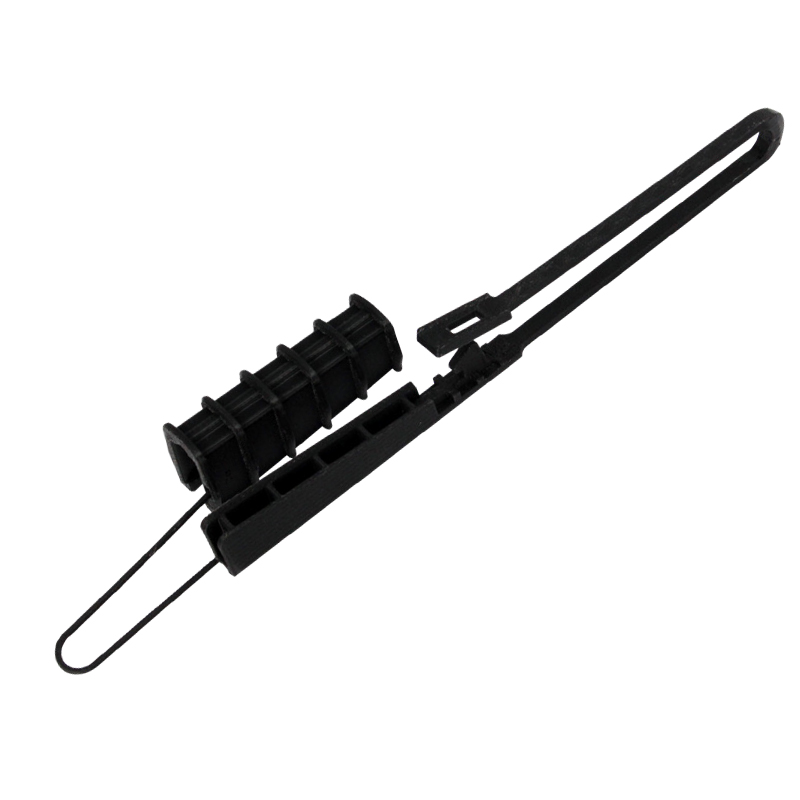

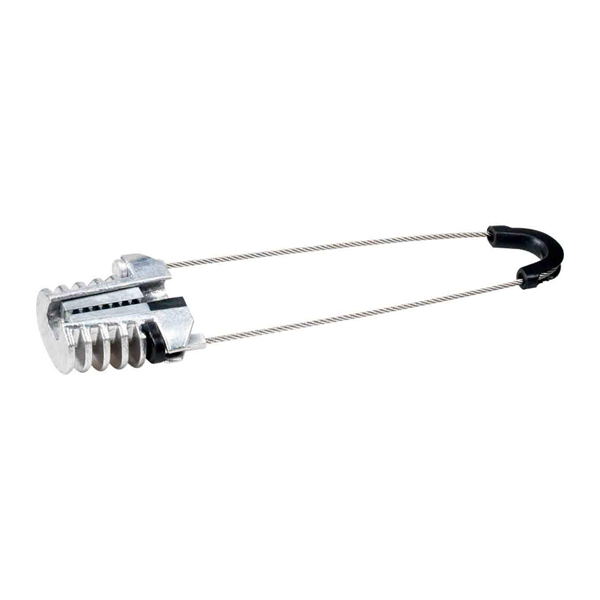

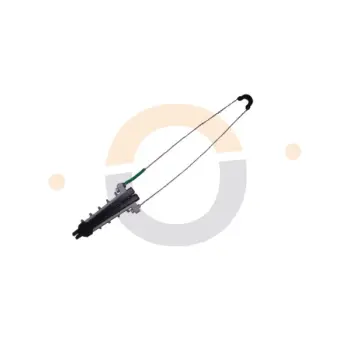

• Pinces d'ancrage et suspensions FO : pinces d'ancrage pour câbles ADSS ronds (de 5 à 16 mm de diamètre selon les modèles), dispositifs de suspension en J ou spiralés, amortisseurs de vibration — pour les réseaux de distribution fibre optique sur poteau

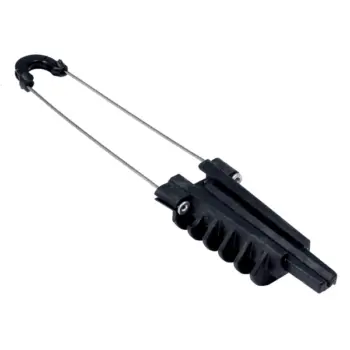

• Pinces d'ancrage/suspensions cuivre : pinces adaptées aux câbles à porteur figure-8 avec porteur acier, pour les réseaux de distribution cuivre et téléphonie

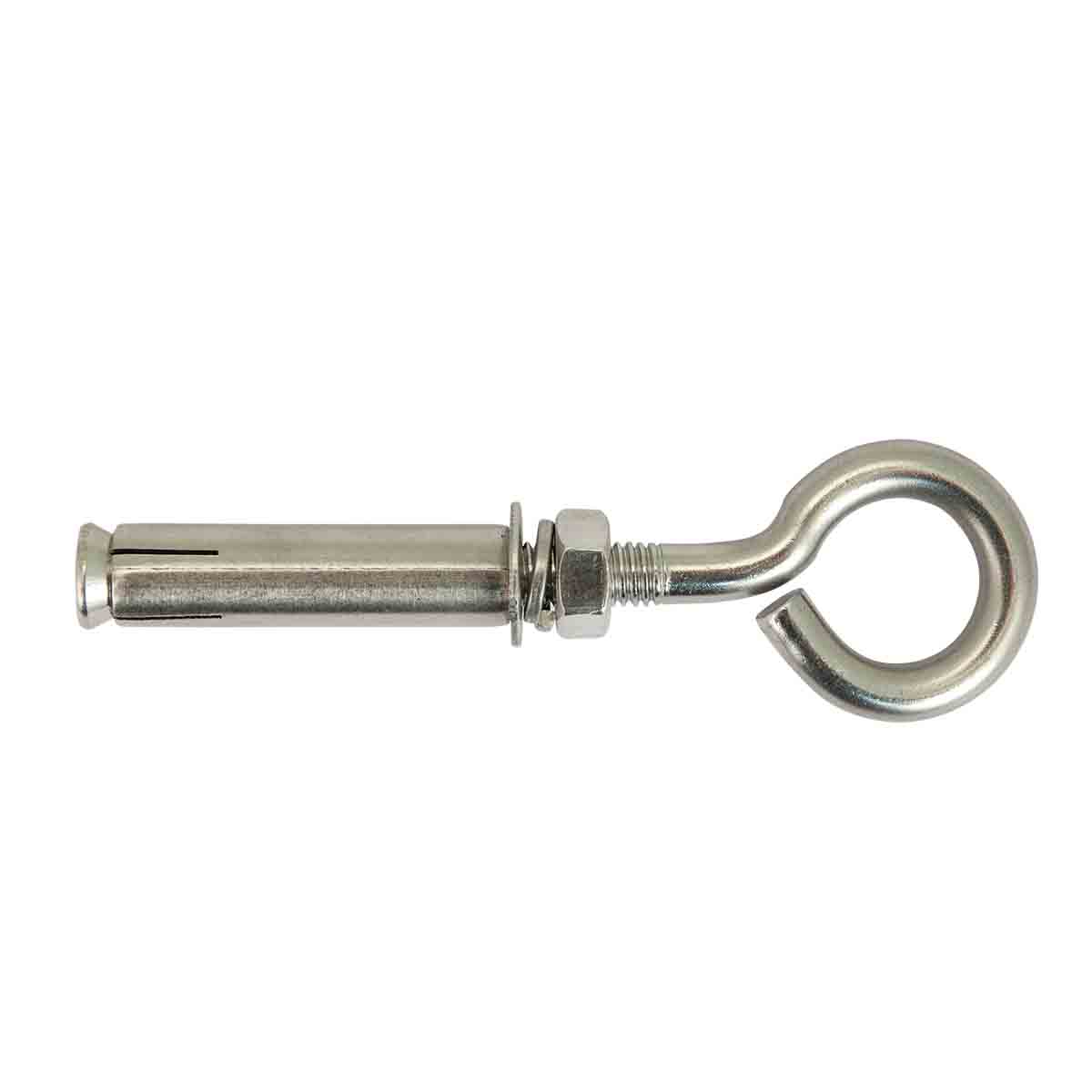

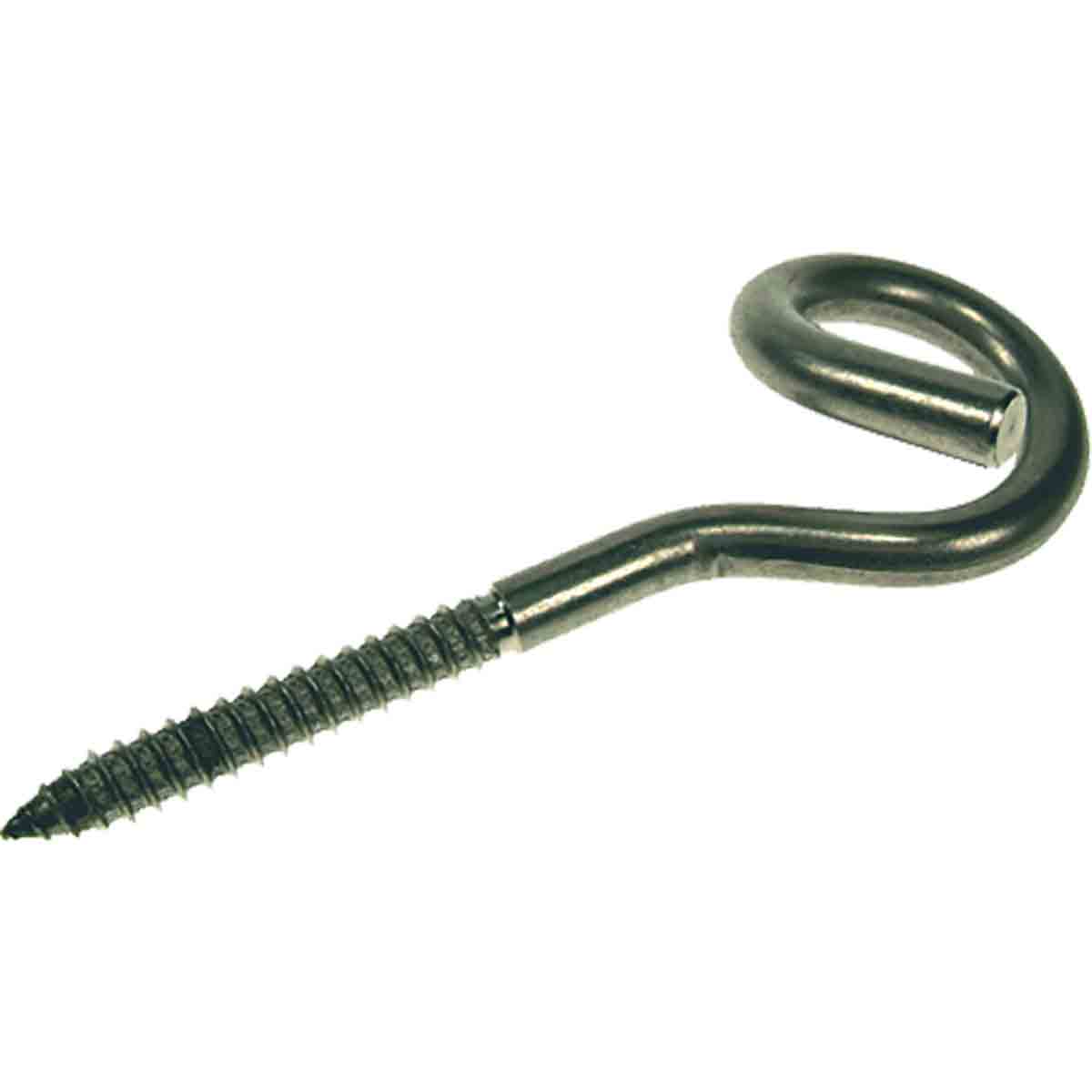

• Fixation façade : boulons queue de cochon, pitons d'accrochage inox pour charpente bois, crochets d'ancrage à vis à bois ou à expansion, tendeurs à deux œils pour le réglage de la flèche — pour les points d'ancrage sur bâti
• Pinces pour pylône site mobile : accessoires spécifiques aux installations sur structures métalliques de sites radio mobiles

Comment choisir ses ancrages et suspensions ?

Plusieurs paramètres guident le choix :

• Type de câble : câble ADSS rond sans porteur, câble figure-8 avec porteur acier intégré, câble à porteur séparé — chaque type nécessite une pince spécifique
• Diamètre du câble : les pinces d'ancrage sont dimensionnées pour des plages de diamètres précises (ex. 5-6 mm, 8-10 mm, 14-16 mm) ; le respect de cette plage est indispensable pour garantir la tenue mécanique
• Portée entre appuis : la portée détermine les efforts mécaniques exercés sur la pince et le câble ; au-delà de certaines portées (généralement 70 m pour les câbles ADSS légers), des pinces de capacité supérieure ou des dispositifs spiralés sont nécessaires
• Nature du support : façade (béton, brique, bois) ou poteau (béton, bois, acier) — les accessoires de fixation (boulon queue de cochon, piton à vis à bois, cheville à expansion) varient en conséquence
• Résistance à la corrosion : les pièces en contact avec l'extérieur doivent être en acier galvanisé à chaud ou en inox selon l'agressivité de l'environnement (zone côtière, industrielle)
• Validation opérateur : certaines pinces sont qualifiées par les opérateurs télécom nationaux pour les déploiements FTTH ; la conformité aux spécifications techniques de l'opérateur peut être un critère de sélection

Questions fréquentes

Quelle différence entre une pince d'ancrage et un dispositif de suspension ?

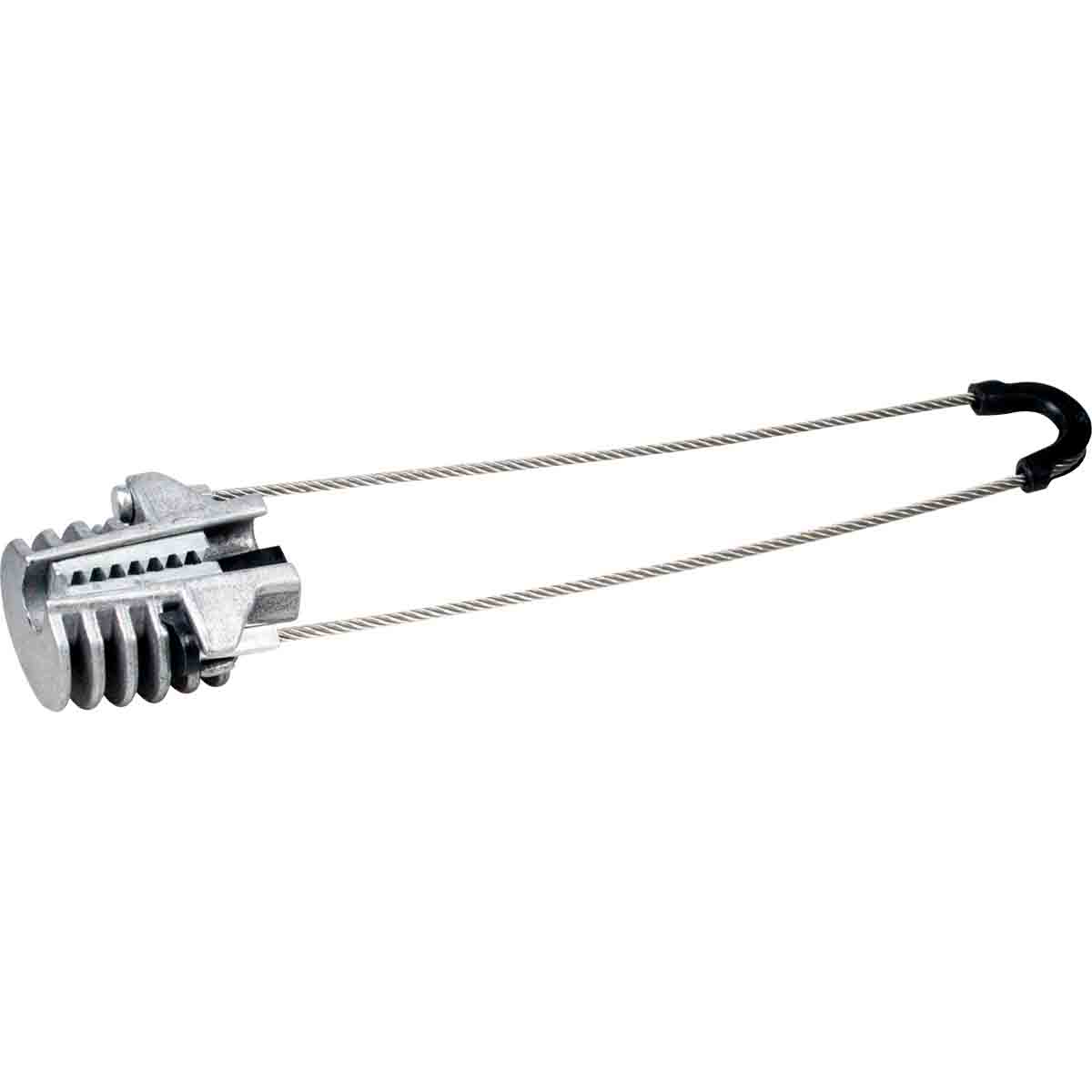

Une pince d'ancrage bloque le câble en translation longitudinale au niveau des appuis d'angle ou des extrémités de portée : elle reprend l'effort de tension du câble. Un dispositif de suspension maintient le câble verticalement en portée courante (appuis intermédiaires) tout en lui permettant de coulisser légèrement pour absorber les variations de tension dues à la température ou au vent.

À quoi sert un amortisseur de vibration spiralé ?

Les câbles aériens soumis au vent peuvent entrer en résonance (phénomène de vibrations éoliennes), ce qui provoque des fatiques mécaniques et peut endommager le câble sur le long terme. Les amortisseurs spiralés, installés de part et d'autre des pinces d'ancrage, dissipent cette énergie vibratoire.

Comment régler la flèche d'un câble aérien après la pose ?

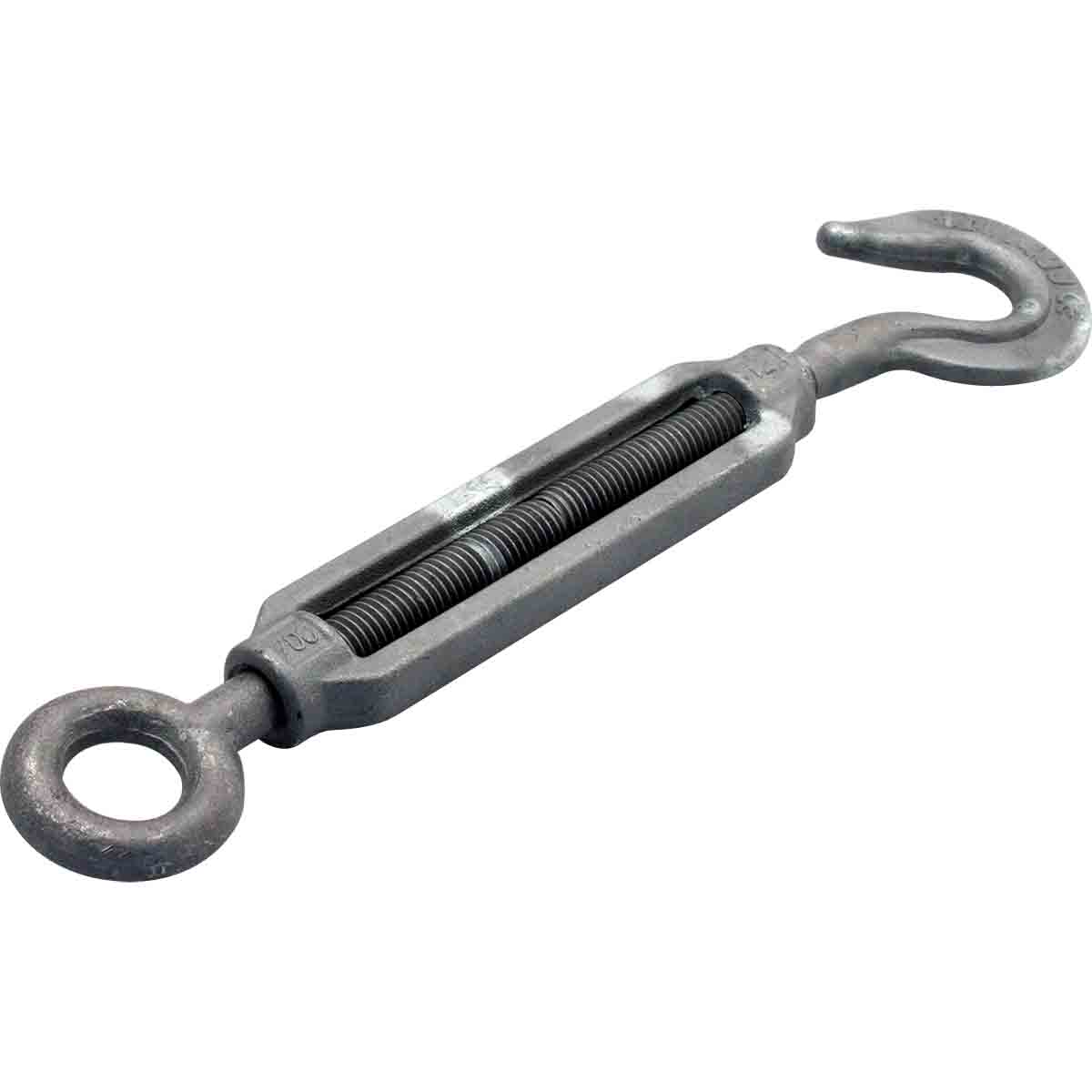

On utilise un tendeur à deux œils intercalé entre le support de façade et la pince d'ancrage ou le spiralé. En ajustant la longueur du tendeur, on modifie la flèche du câble pour la mettre en conformité avec les valeurs prescrites par le plan de déploiement.

Les pinces d'ancrage sont-elles interchangeables entre câbles ADSS et câbles figure-8 ?

Non. Les câbles ADSS ronds sans porteur et les câbles figure-8 avec porteur acier ont des géométries et des comportements mécaniques différents. Les pinces sont conçues spécifiquement pour chaque type et ne sont pas interchangeables.
