Cordons RF

Cordons RF : liaisons coaxiales pour équipements radio et antennes

Sur les sites radio — stations de base, pylônes, toits-terrasses ou armoires de pied de poteau — les bretelles coaxiales assurent la connexion entre les câbles d'alimentation d'antenne (câbles rigides 1/2", 7/8"…) et les équipements actifs (amplificateurs, RRU, duplexeurs). Contrairement aux câbles rigides qui constituent les montées d'antenne, les bretelles sont des cordons souples permettant de réaliser les derniers mètres de liaison avec une flexibilité suffisante pour s'adapter aux contraintes d'installation et absorber les vibrations mécaniques.

La qualité électrique des bretelles — pertes d'insertion, adaptation d'impédance à 50 ohms, tenue en fréquence — est critique car elles s'insèrent directement dans la chaîne RF. Les connecteurs utilisés (4.3/10, 7/16, N) définissent la compatibilité avec les équipements du site.

Les familles de cordons RF

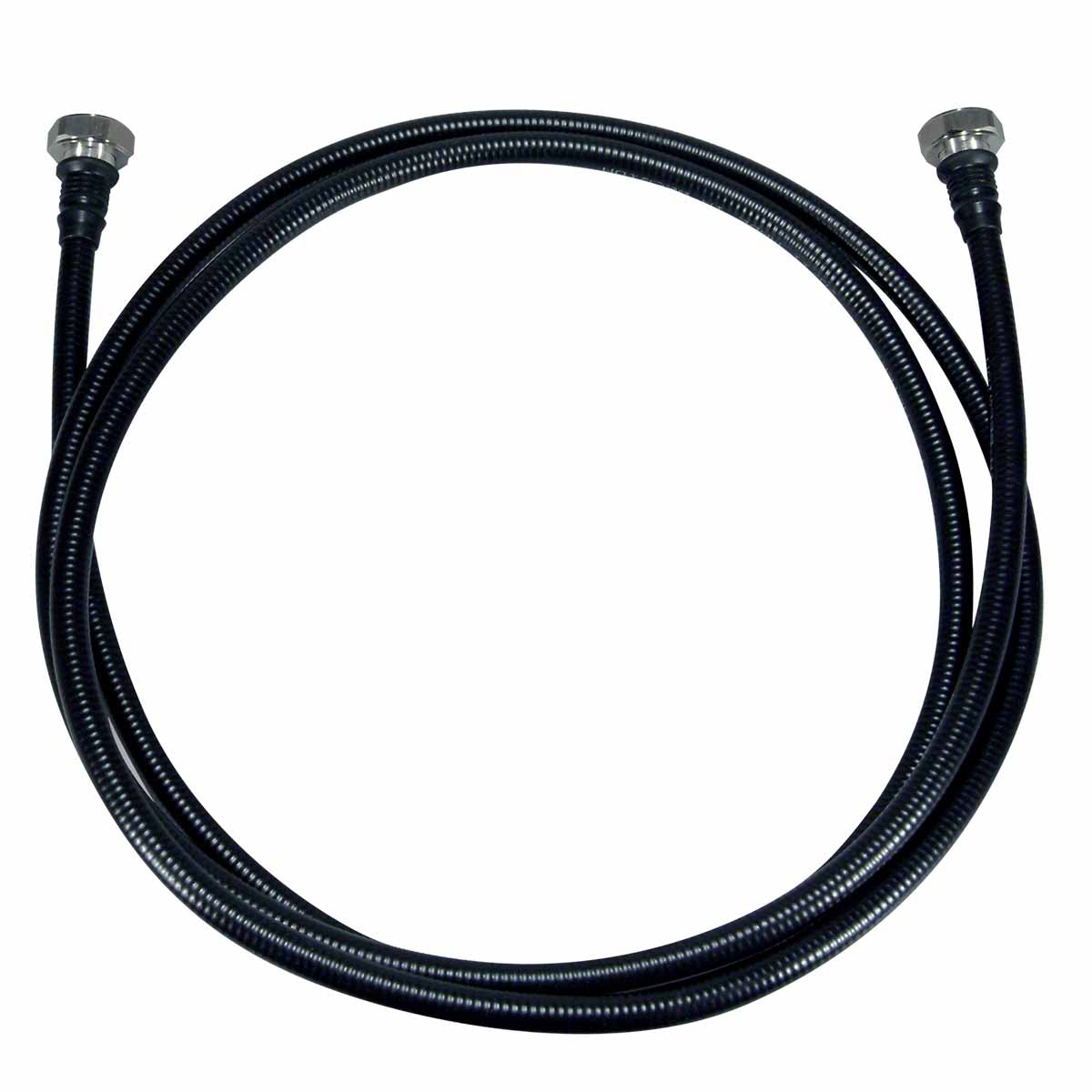

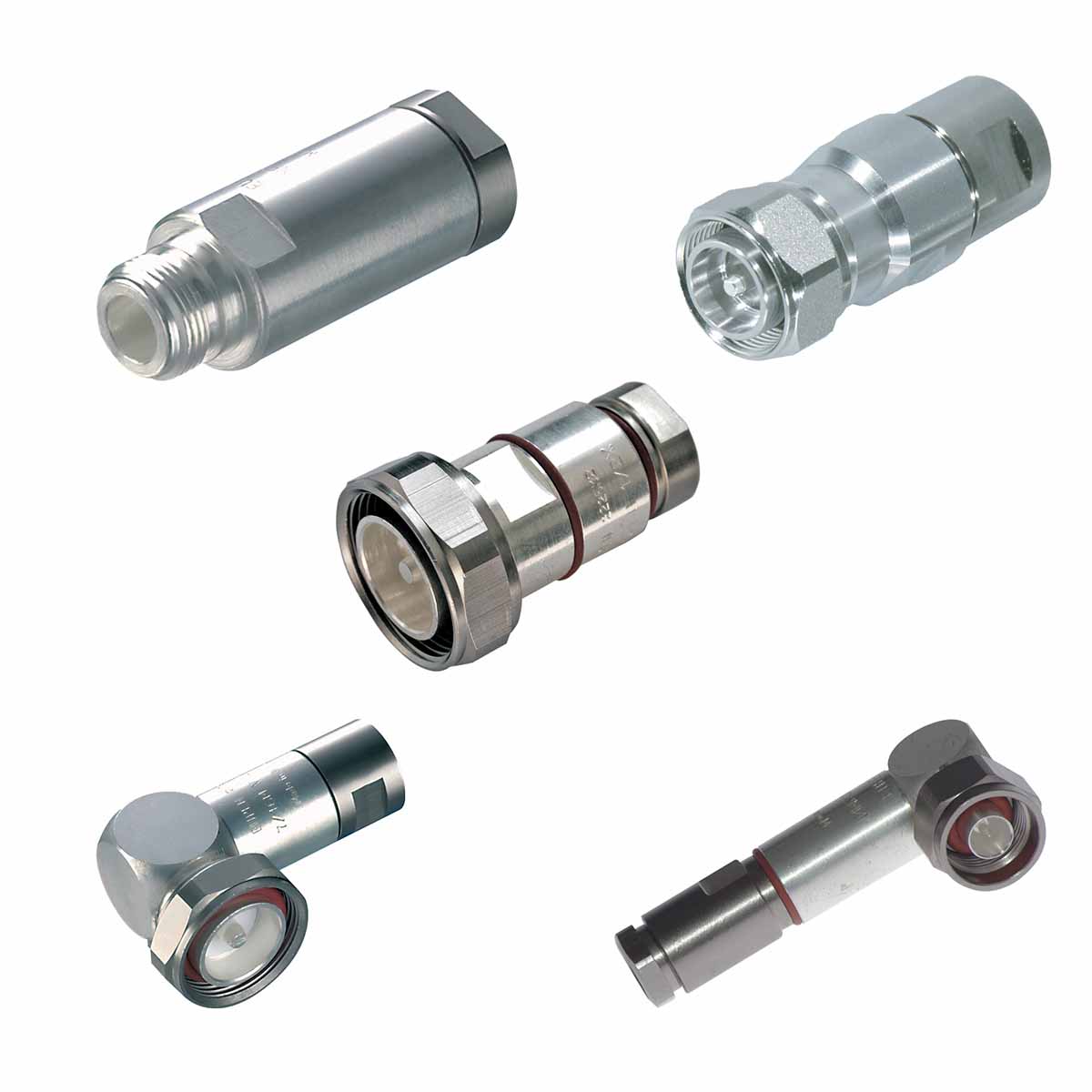

• Bretelles coaxiales et connecteurs : cordons souples 1/2" superflexibles équipés de connecteurs 4.3/10 mâle-mâle, 7/16 mâle vers 4.3/10 mâle (droits ou coudés), disponibles en plusieurs longueurs (1,5 m à 6 m) ; connecteurs OMNI FIT pour câbles CELLFLEX 1/2" et 7/8" (cuivre et aluminium), en versions mâle et femelle, interfaces 4.3/10 et N

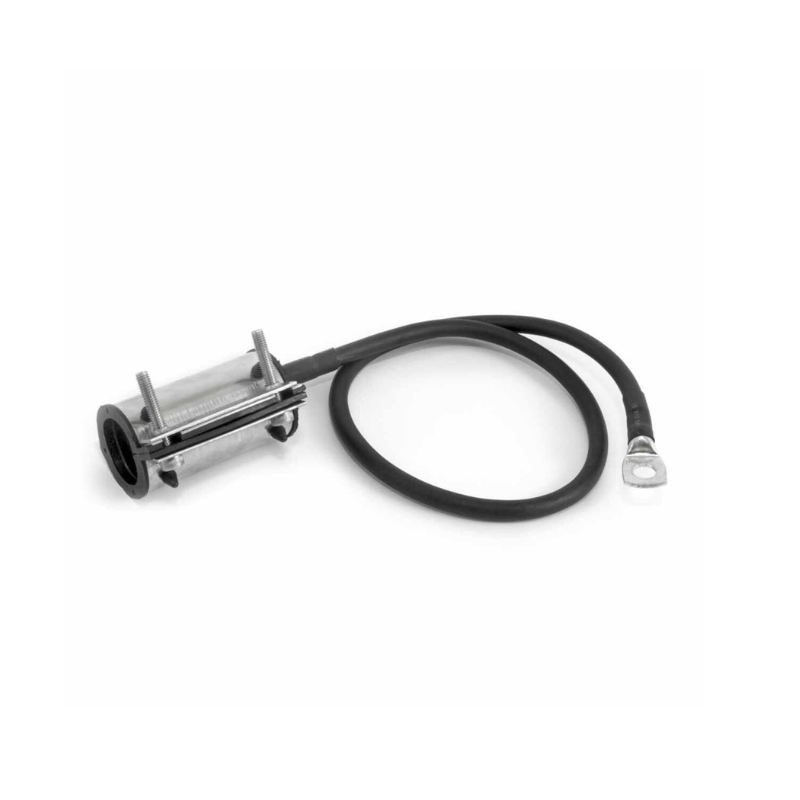

• Mise à la terre connecteur coaxial : accessoires de mise à la terre des câbles coaxiaux sur les sites extérieurs, indispensables pour la protection contre la foudre et les surtensions

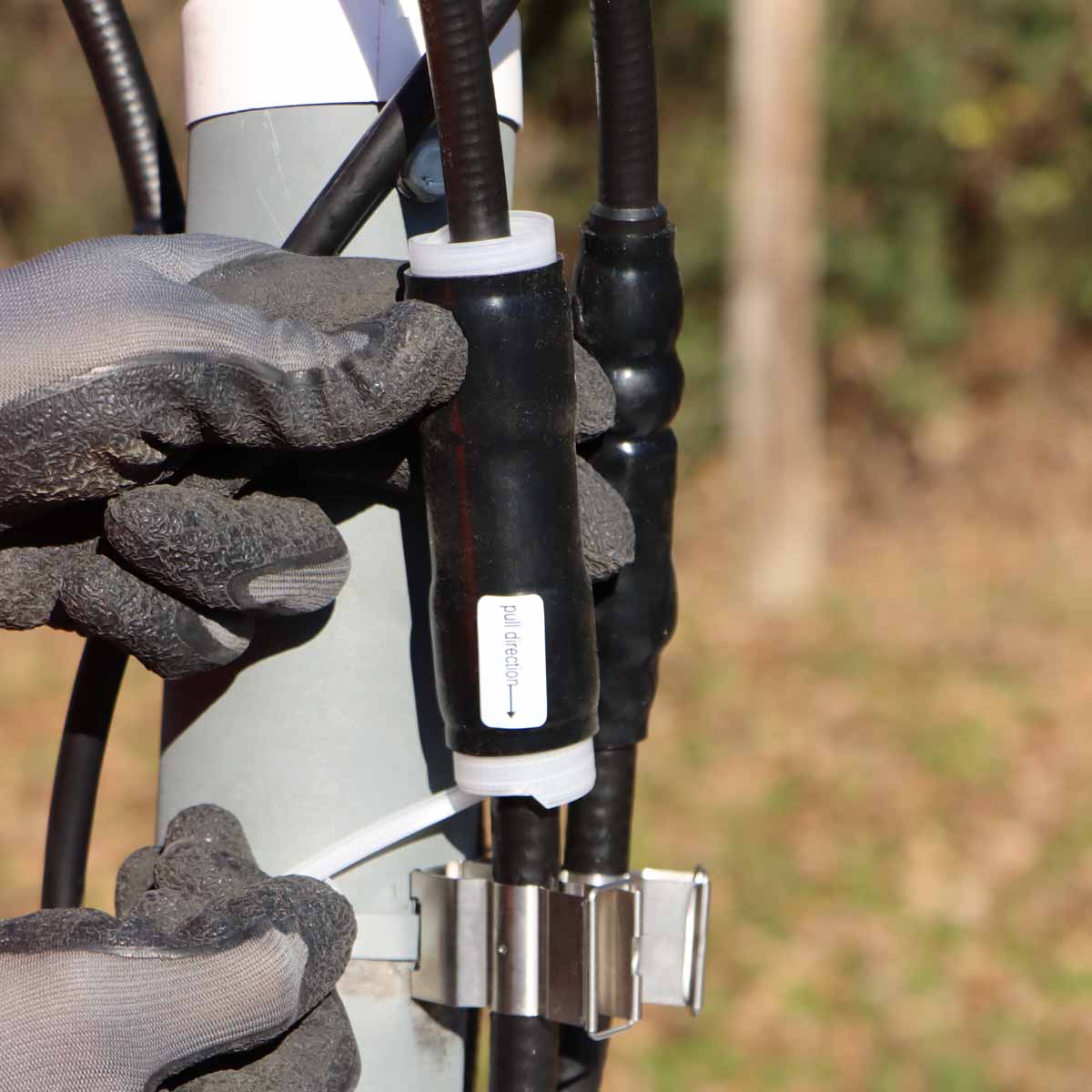

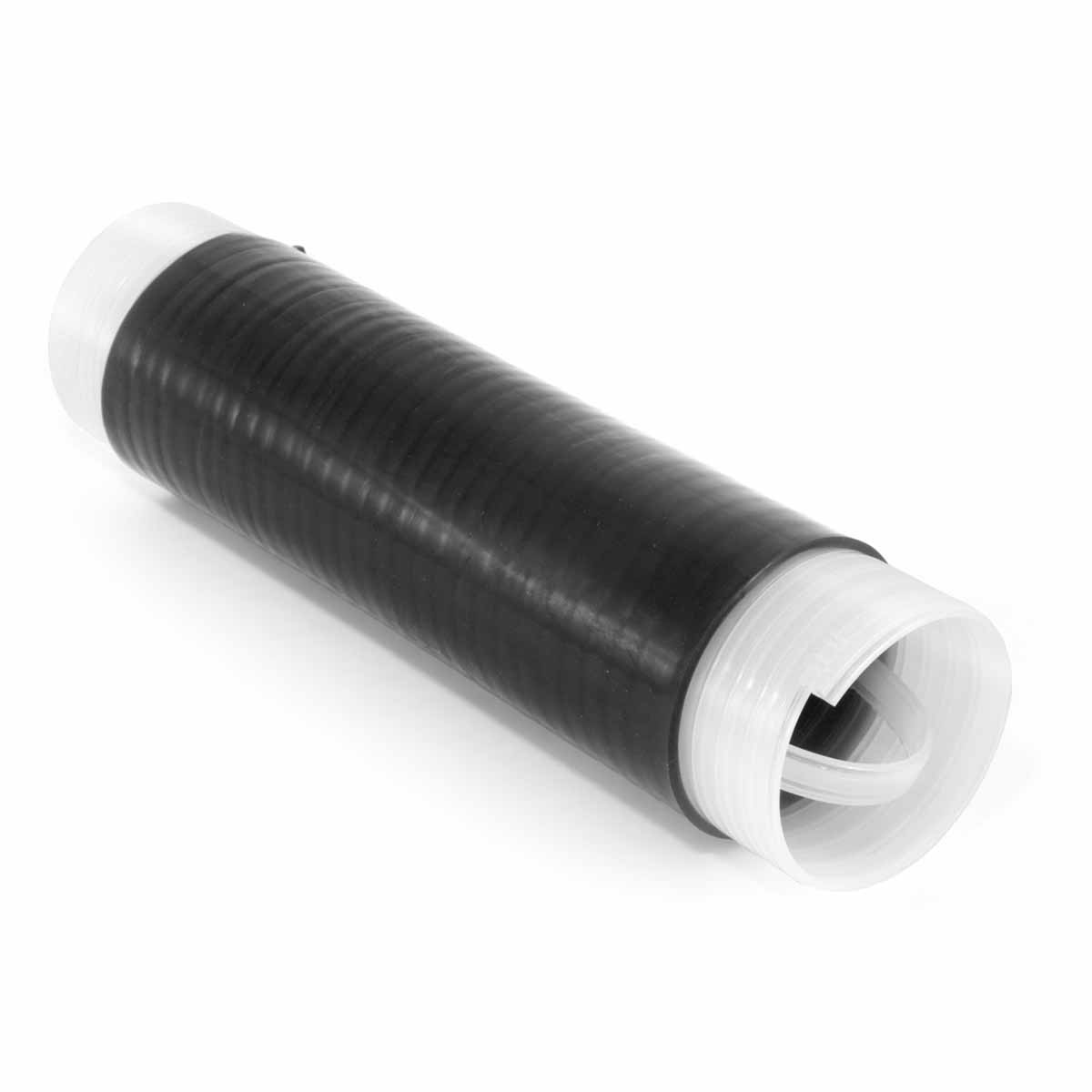

• Étanchéité connecteur coaxial : tubes d'étanchéité rétractables à froid pour les connecteurs 7/16 et 4.3/10 sur câbles 1/2", kits d'étanchéité pour câbles 3/8" à 7/8" — la technologie rétractable à froid ne nécessite pas d'outillage thermique et assure une protection IP élevée

Comment choisir ses cordons RF ?

• Interface de connecteur : les connecteurs 4.3/10 (aussi appelés mini-DIN) tendent à remplacer progressivement les 7/16 sur les nouvelles installations grâce à leur encombrement réduit ; vérifier les interfaces présentes sur les équipements du site (RRU, filtre, câble rigide) avant de commander
• Diamètre et type de câble : les bretelles 1/2" superflexibles sont les plus courantes pour les raccordements de proximité ; les câbles CELLFLEX sont des câbles semi-rigides adaptés aux longues distances
• Longueur de la bretelle : adapter la longueur au besoin réel pour éviter les excédents de câble qui encombrent l'armoire ou le pylône ; les longueurs disponibles vont généralement de 1,5 m à 6 m
• Connecteurs droits ou coudés : les connecteurs coudés (90°) sont utiles lorsque l'accès à l'équipement ne permet pas un départ axial du câble
• Étanchéité : toutes les connexions extérieures doivent être protégées contre l'humidité ; les tubes rétractables à froid sont plus rapides à poser que les solutions thermo-rétractables classiques et ne nécessitent pas de pistolet à air chaud
• Impédance : les cordons RF pour sites télécom sont à 50 ohms ; ne pas confondre avec les câbles coaxiaux 75 ohms utilisés en vidéosurveillance

Questions fréquentes

Quelle différence entre un connecteur 7/16 et un connecteur 4.3/10 ?

Le 7/16 (DIN 47223) est un connecteur coaxial 50 ohms de grand format, très utilisé sur les sites mobiles depuis les années 1990 pour ses excellentes performances RF et sa robustesse. Le 4.3/10 est une version miniaturisée offrant des performances comparables dans un encombrement réduit de moitié environ, ce qui facilite les installations dans les armoires et les colocalisations multi-opérateurs.

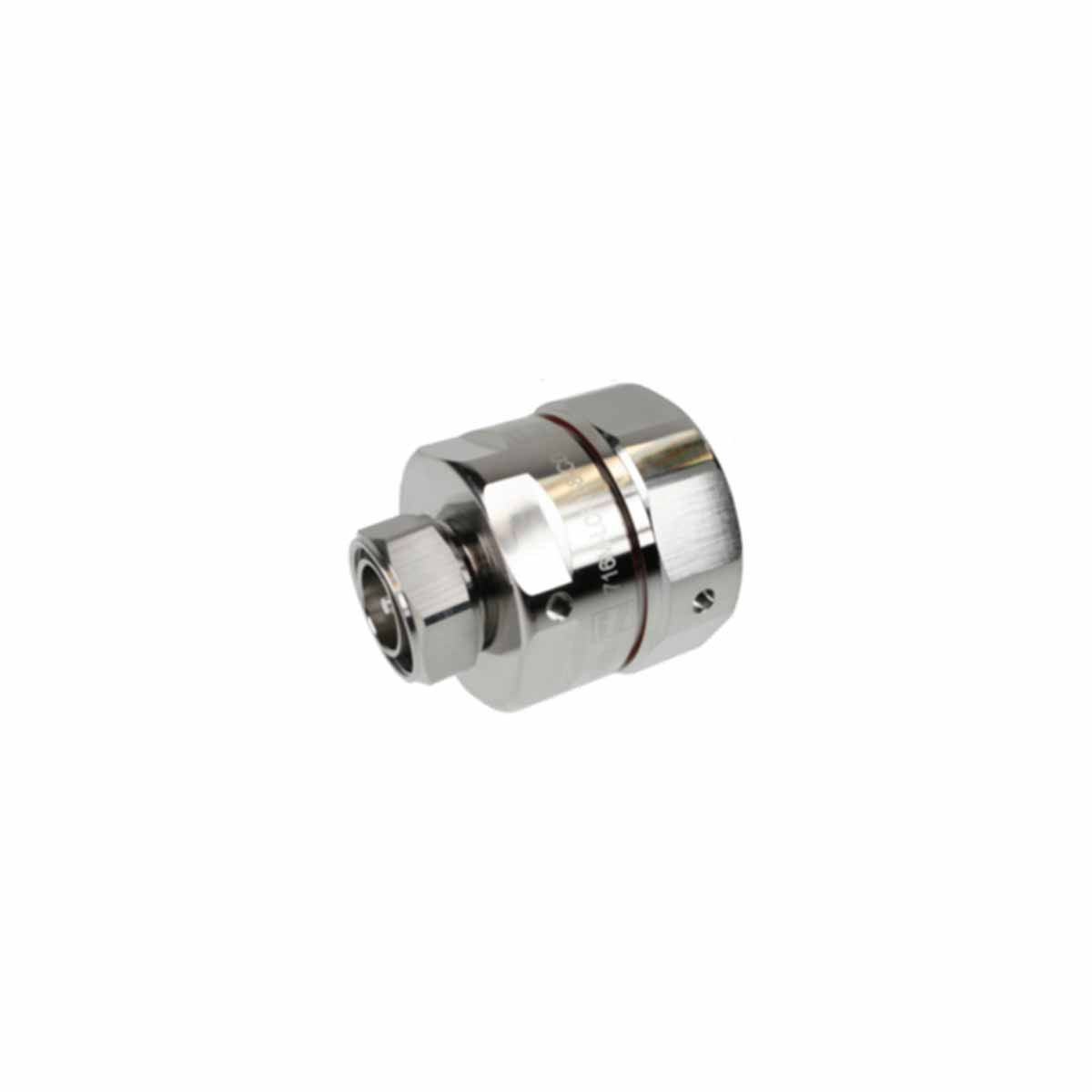

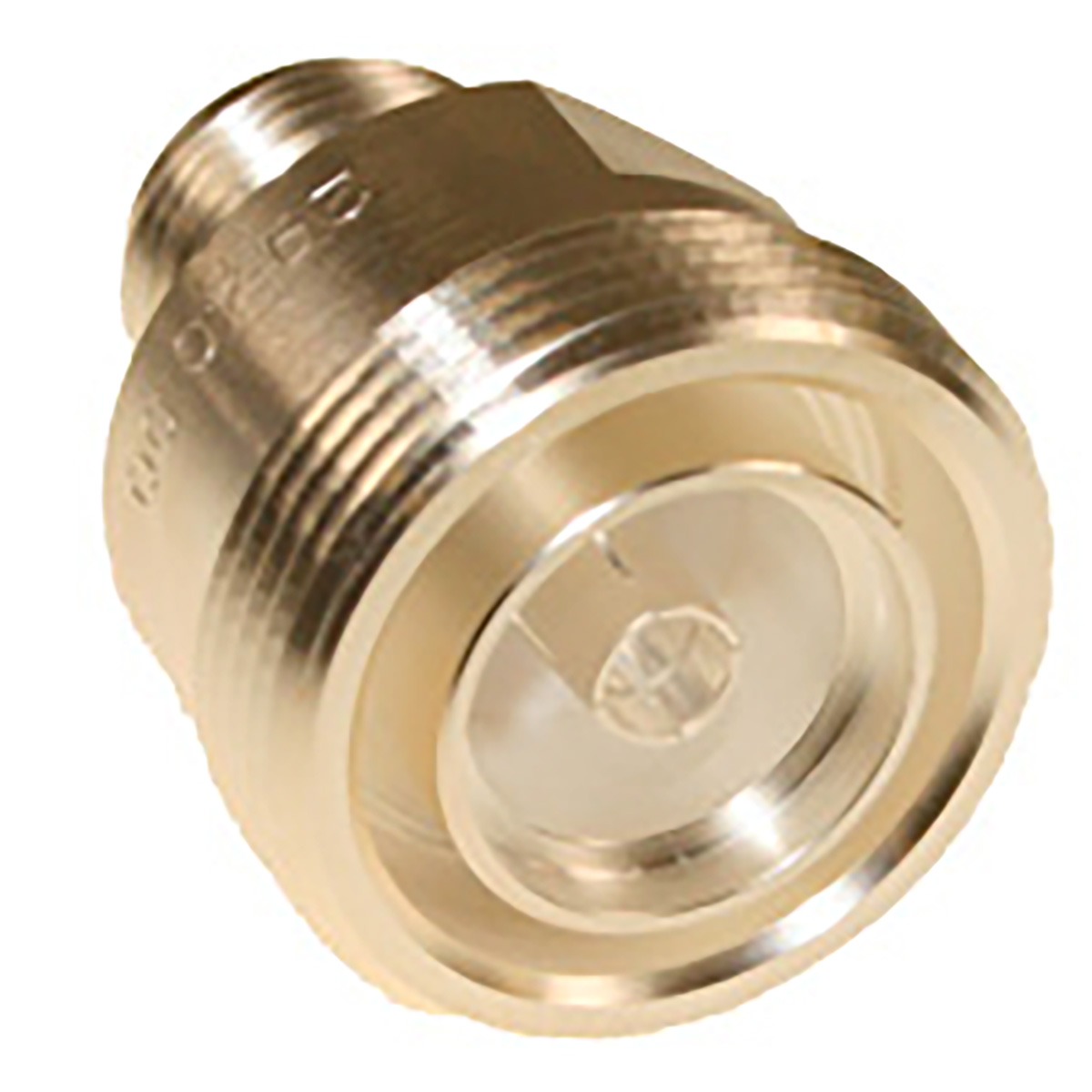

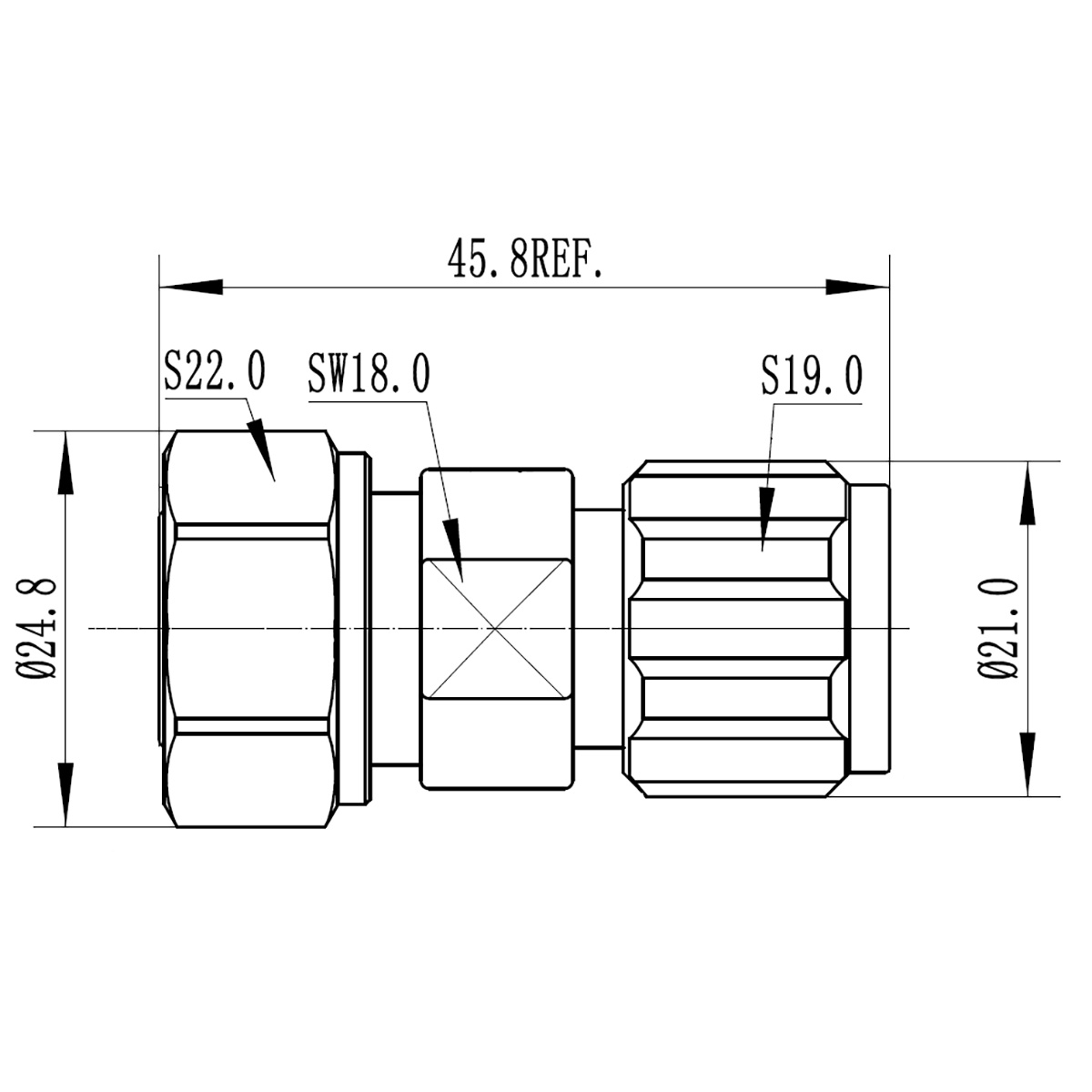

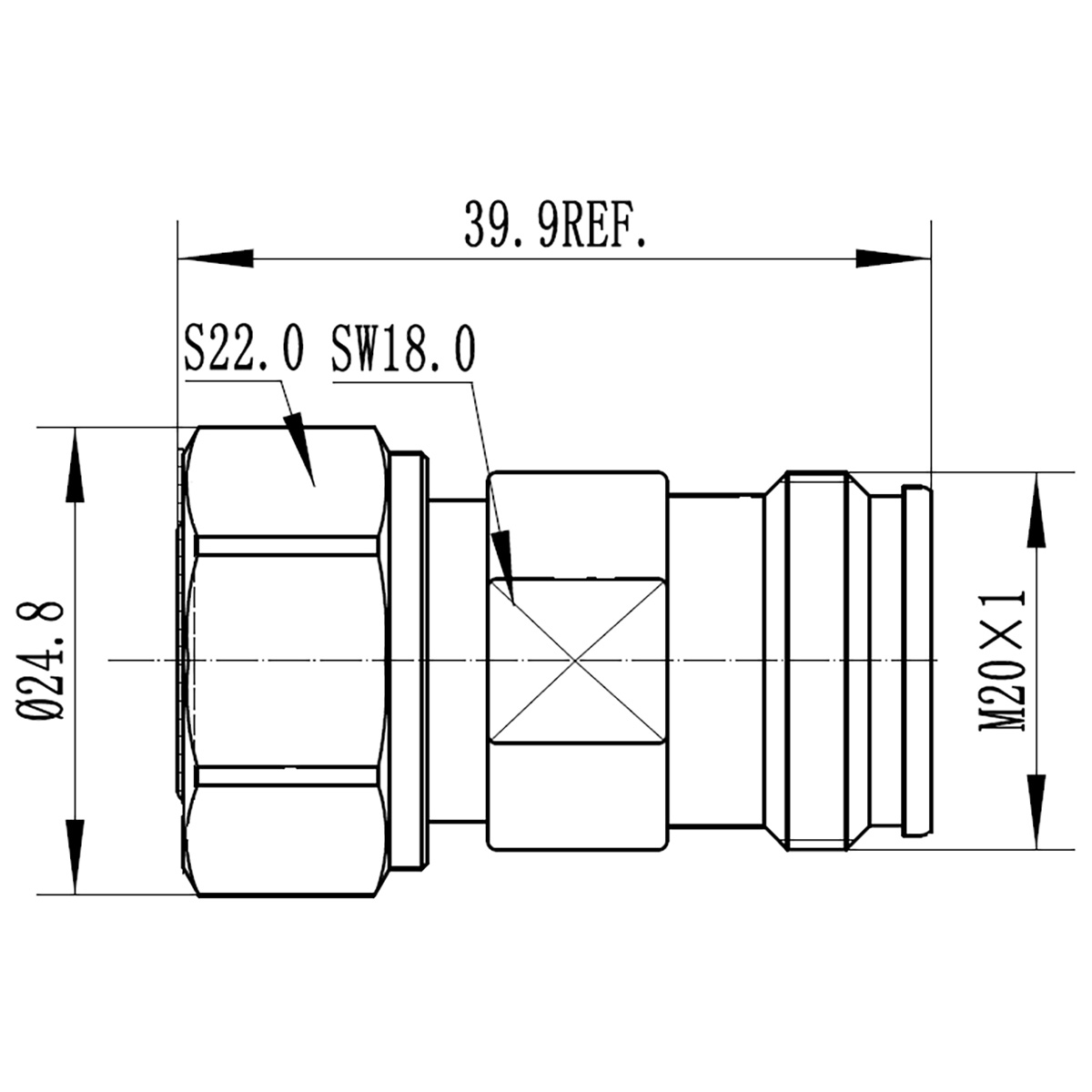

Peut-on raccorder une bretelle 4.3/10 sur un équipement à interface 7/16 ?

Oui, en utilisant une transition (adaptateur) 7/16 / 4.3/10. Ces transitions sont disponibles en différentes combinaisons mâle/femelle et permettent d'assurer la compatibilité entre les deux interfaces sans degradation significative des performances RF.

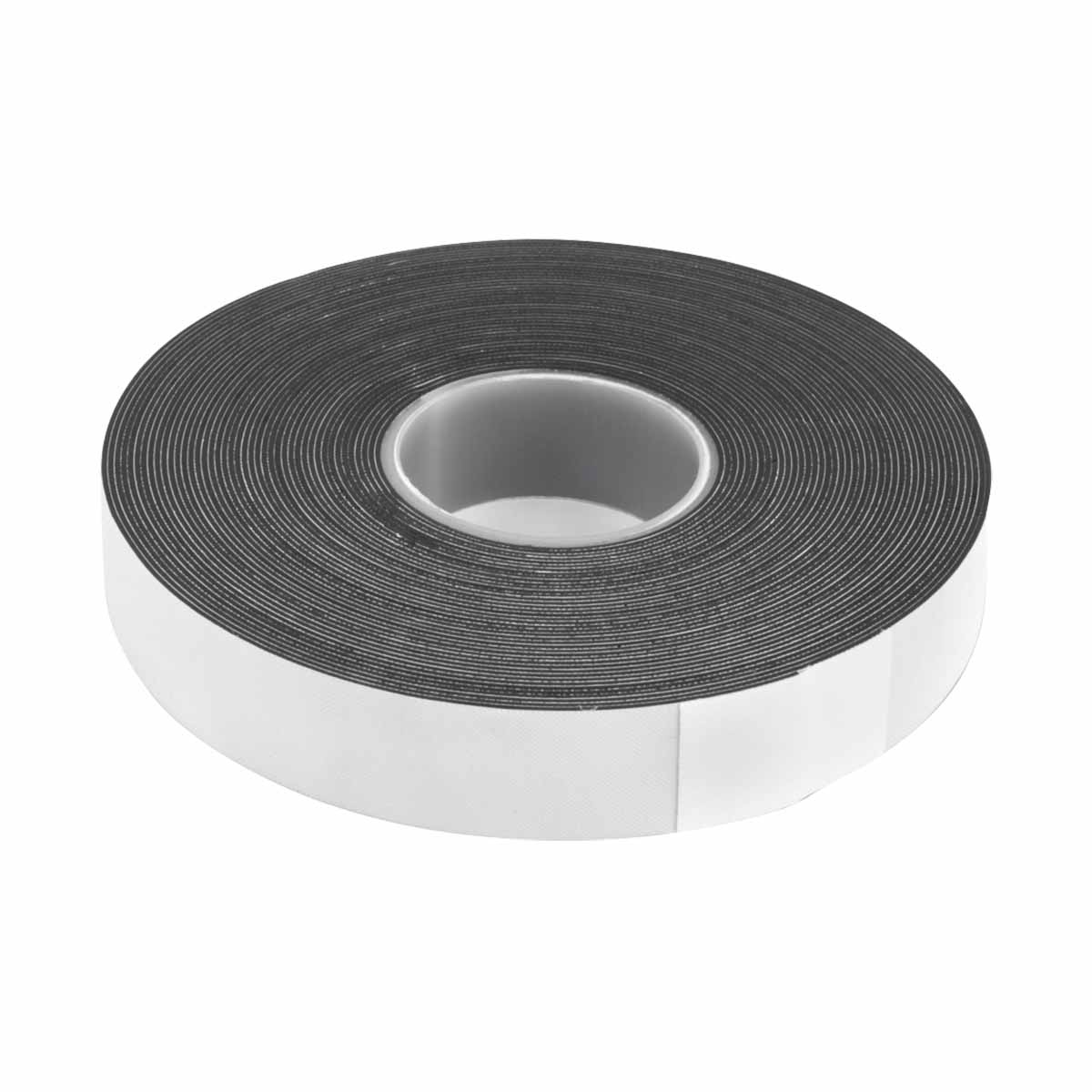

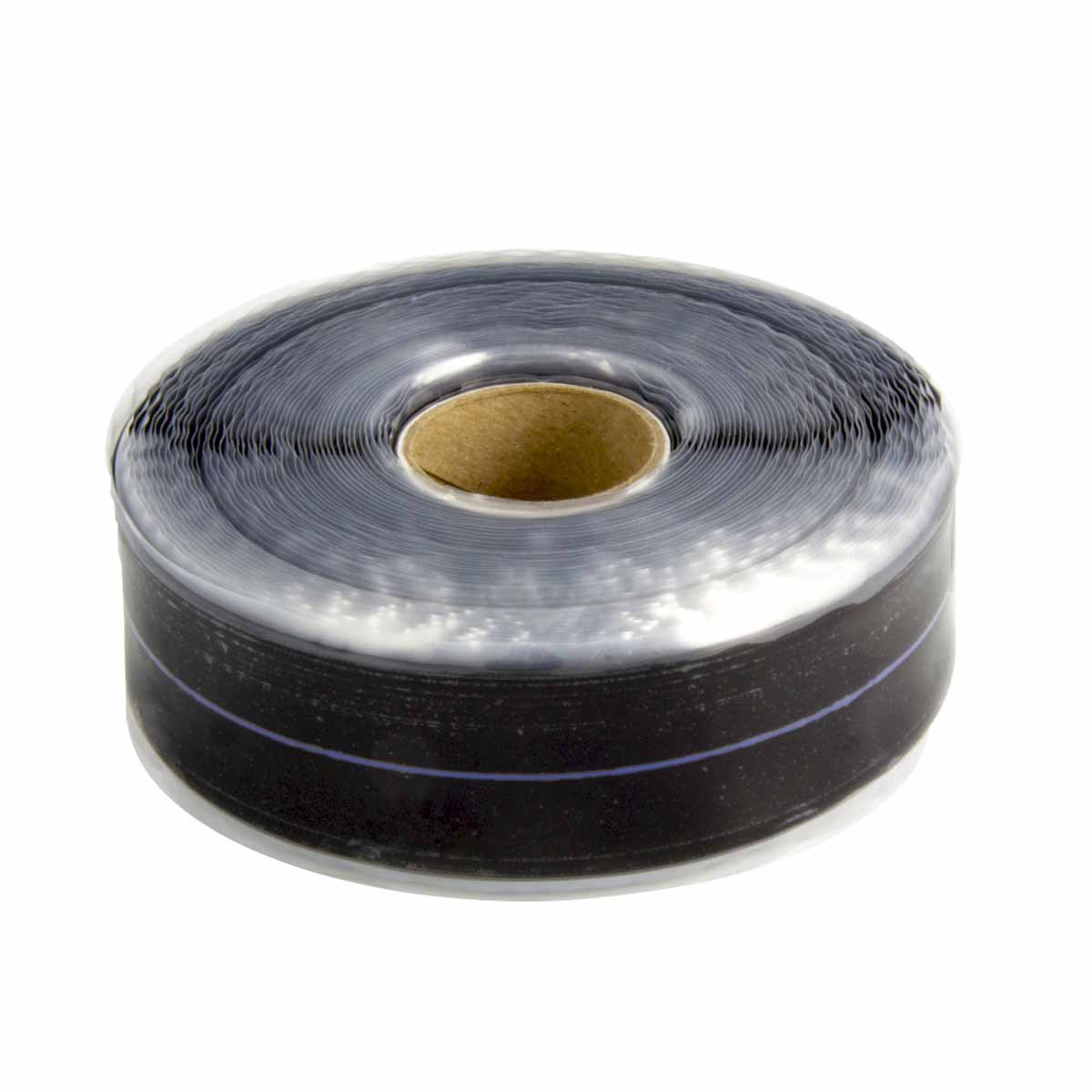

Pourquoi utiliser un tube d'étanchéité rétractable à froid plutôt qu'un ruban auto-amalgamant ?

Le tube rétractable à froid offre une étanchéité plus homogène et reproductible que le ruban, sans risque de sous-enroulement ou de bulles d'air. Son installation est plus rapide (retrait du cylindre amovible) et ne nécessite pas d'outillage thermique, ce qui est un avantage en hauteur sur pylône.

Qu'est-ce que la mise à la terre d'un câble coaxial et pourquoi est-elle obligatoire ?

Elle consiste à connecter l'âme et/ou le blindage du câble coaxial à la terre du site à intervalles réguliers le long de la montée d'antenne. Cette liaison à la terre protège les équipements actifs contre les surtensions induites par la foudre et réduit les interférences électromagnétiques. Elle est généralement imposée par les normes d'installation des opérateurs et les règles de sécurité électrique.
