VDI : outillage pour l'installation et la qualification des réseaux

La VDI (Voix, Données, Images) désigne l'ensemble des infrastructures de câblage structuré permettant de transporter les flux réseau, téléphoniques et audiovisuels dans les bâtiments tertiaires et industriels. L'outillage VDI couvre toutes les étapes d'un chantier de câblage : pose et fixation des câbles, sertissage des connecteurs, repérage et étiquetage, puis vérification et certification des liaisons installées.

Les outils de cette catégorie s'adressent aussi bien aux techniciens réseaux intervenant ponctuellement qu'aux équipes spécialisées réalisant des chantiers de câblage structuré soumis à certification.

Les familles d'outillage VDI

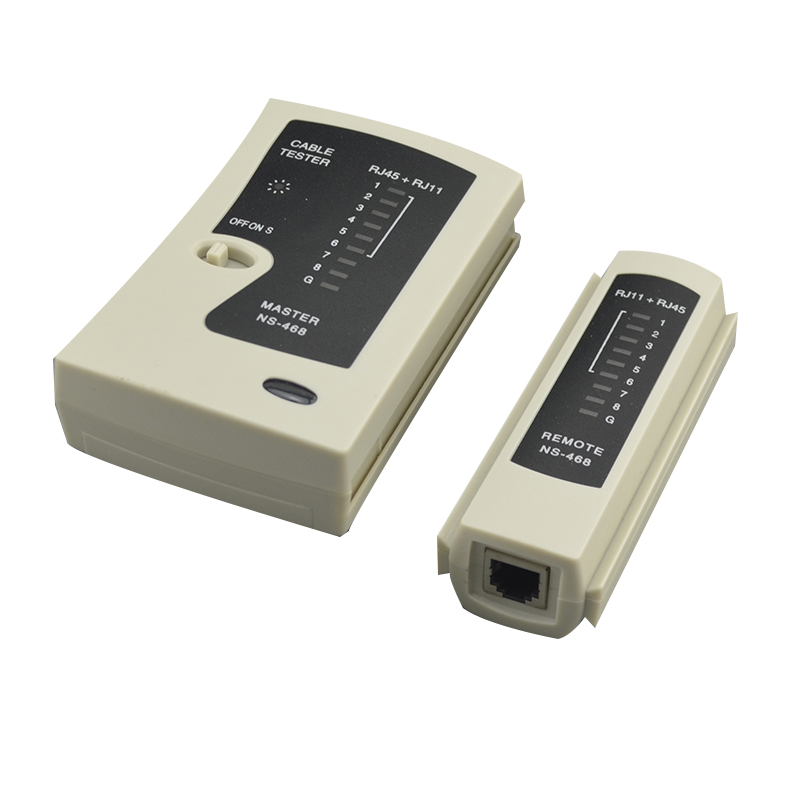

• Testeurs de câblage : testeurs de continuité RJ11/RJ12/RJ45 avec unités master et remote pour contrôle de câbles déjà posés, kits complets avec testeur et pince à sertir multiformat (RJ10/RJ11/RJ12/RJ45)

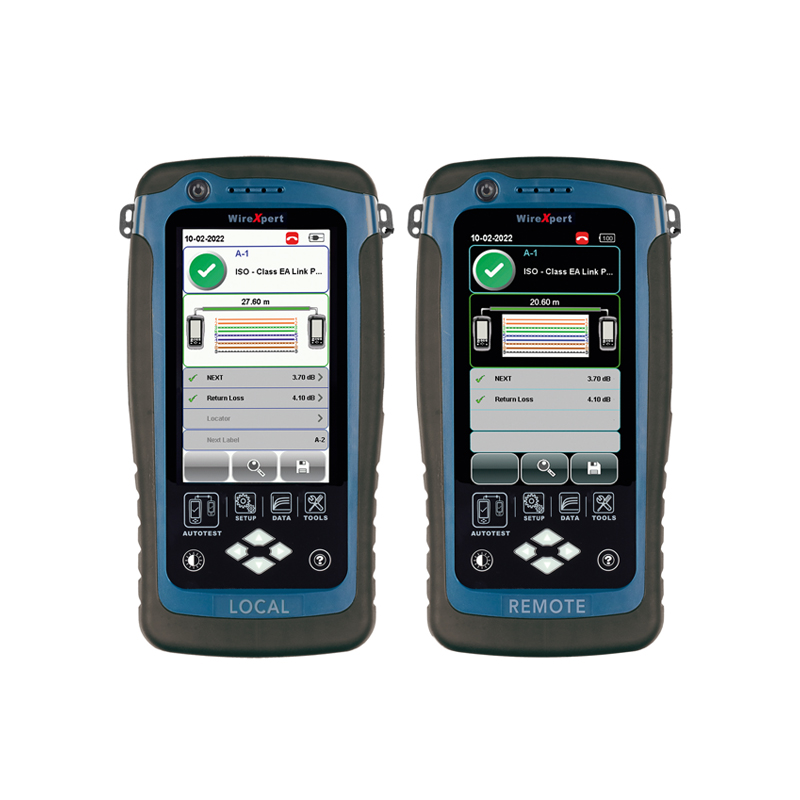

• Certificateurs et analyseurs : certificateur LanTEK IV-Lite 500 avec adaptateurs Permanent Link et Channel Link, FLUKE DSX2-5000 avec contrat GOLD pour la certification des liaisons cuivre jusqu'en catégorie 8, SOFTING LinkXpert M3 et CableMaster PoE pour le test de câblage et la mesure PoE++

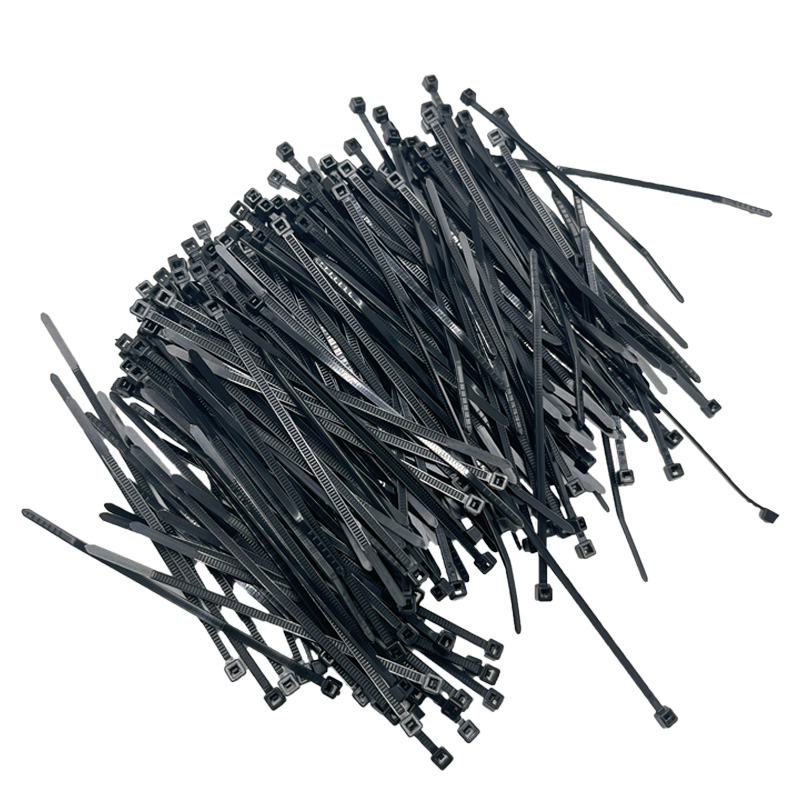

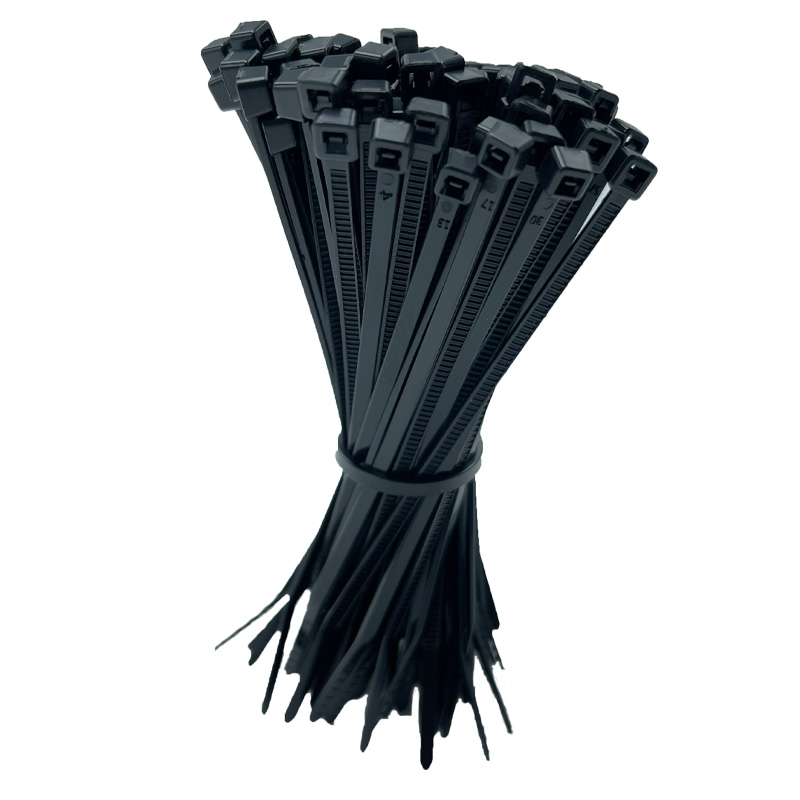

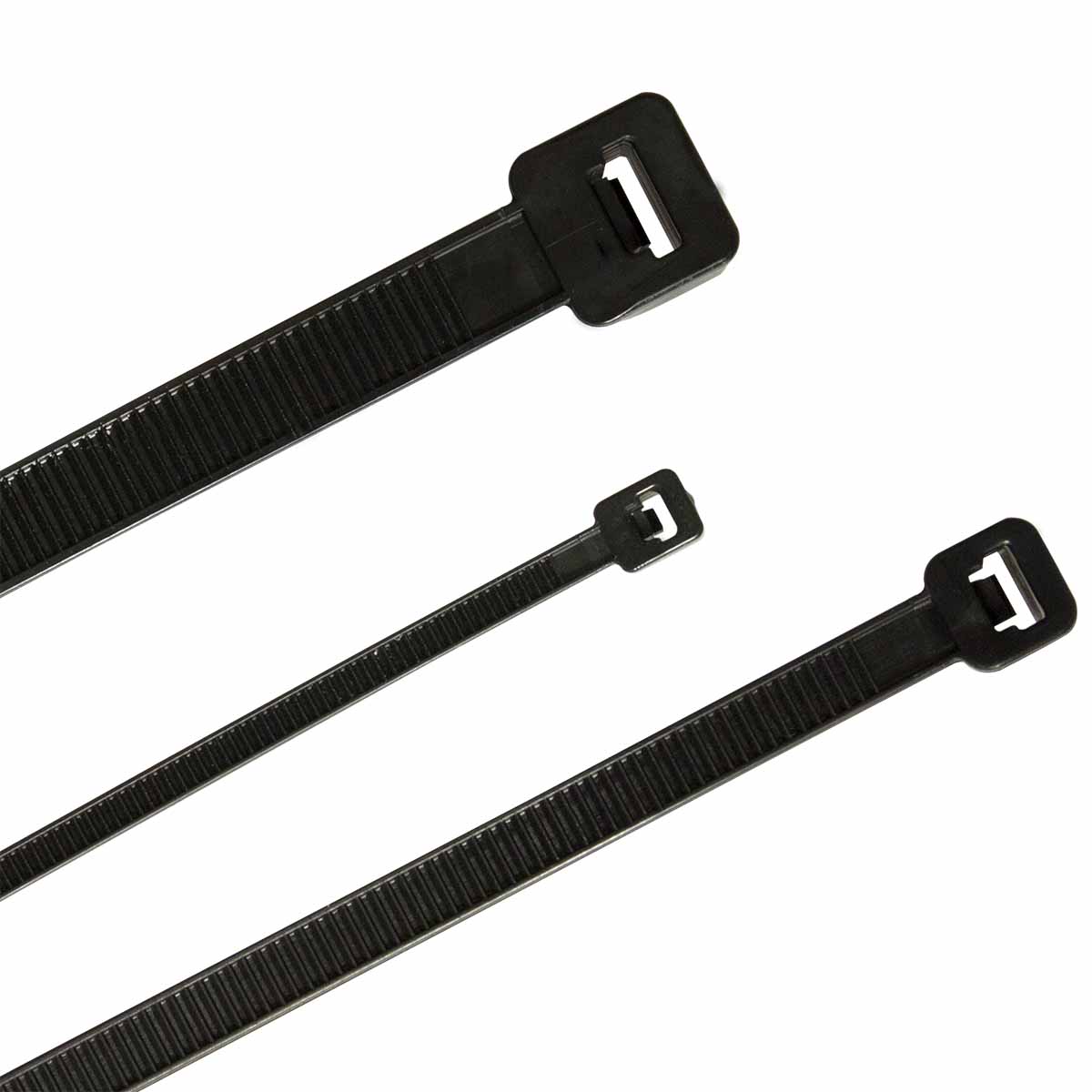

• Colliers de serrage : colliers PA6.6 noirs et naturels en plusieurs dimensions (100 à 365 mm de longueur, 2,5 à 7,8 mm de largeur), conformes RoHS et sans halogène, conditionnés par 100 — marques TELENCO et VAREX

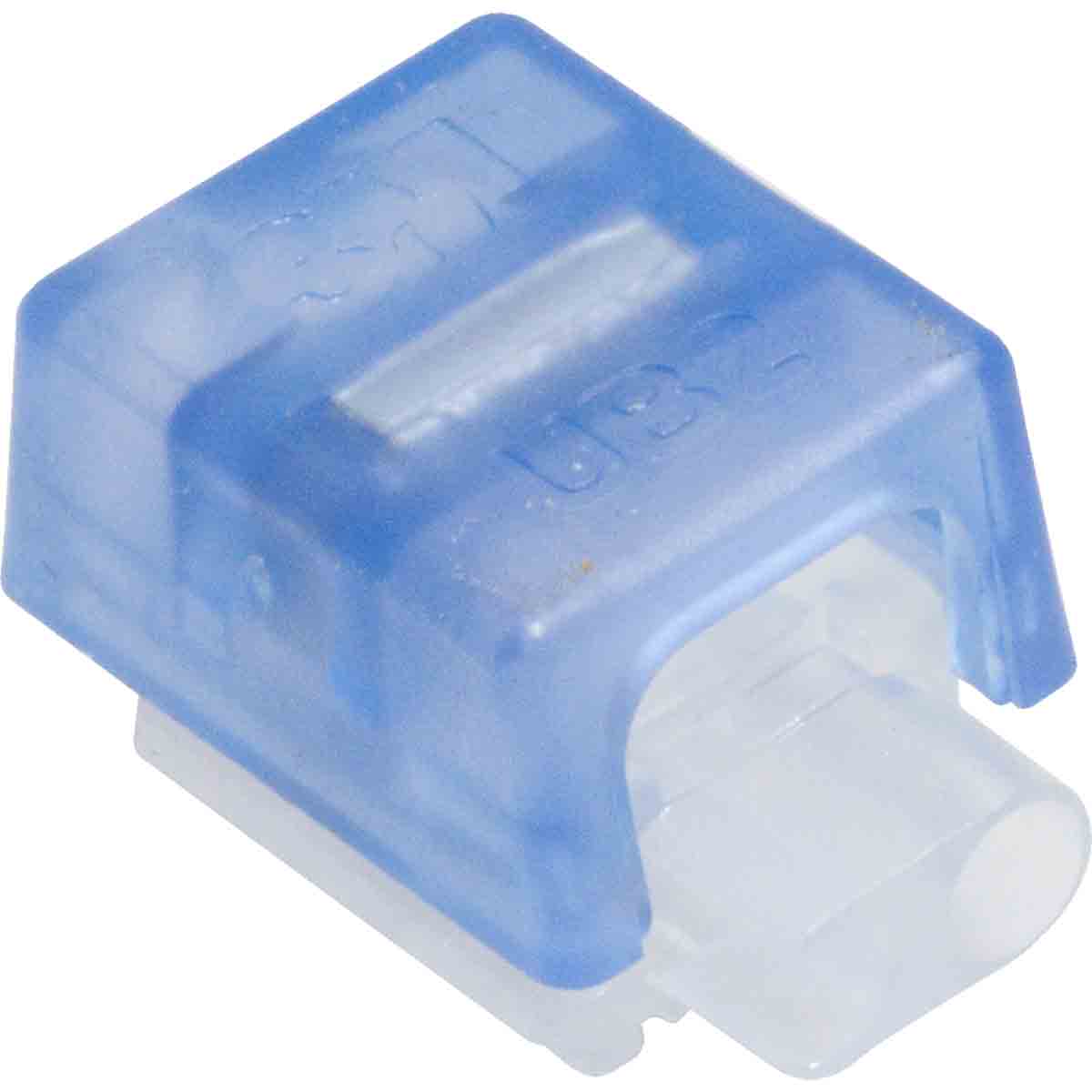

• Connecteurs Scotchlok : connecteurs de type UR2/UY2 pour connexion rapide sur paires cuivre sans dénudage, conditionnés par 100

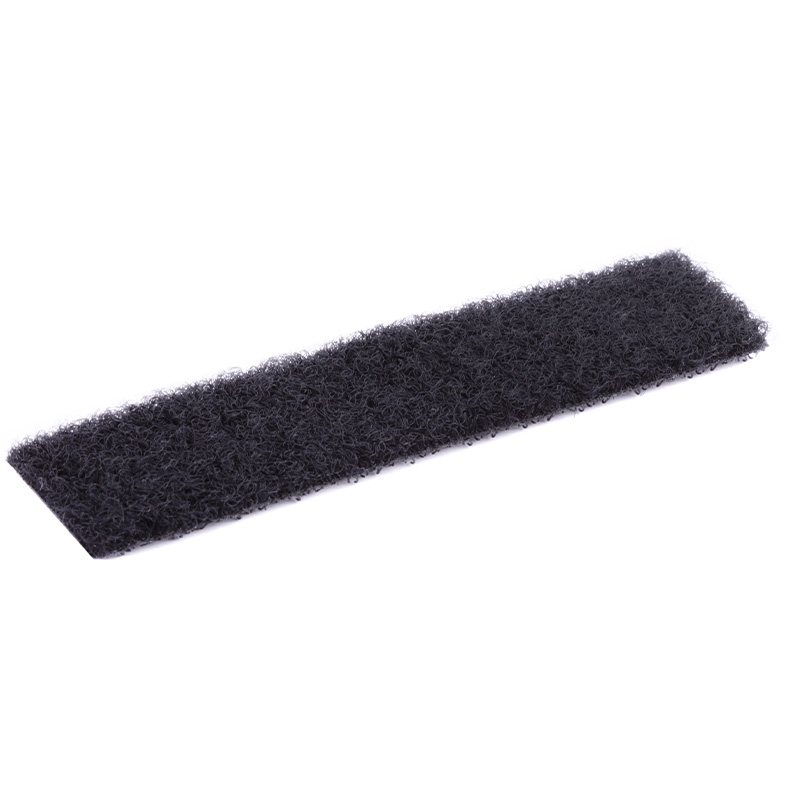

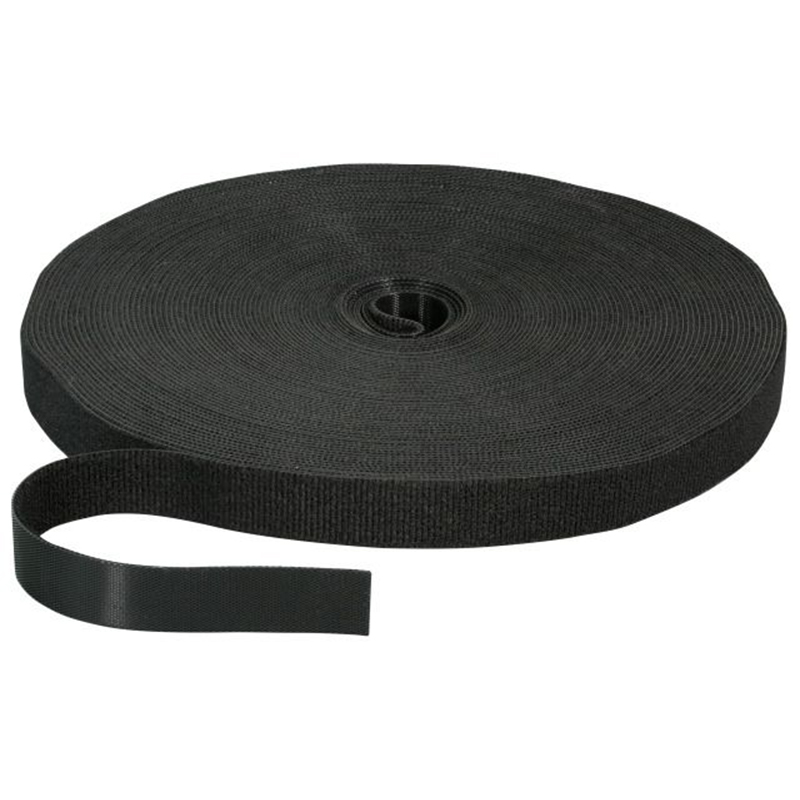

• Velcro et liens auto-agrippants : liens velcro 20 cm en 5 couleurs pour le repérage et l'organisation des câbles en baie

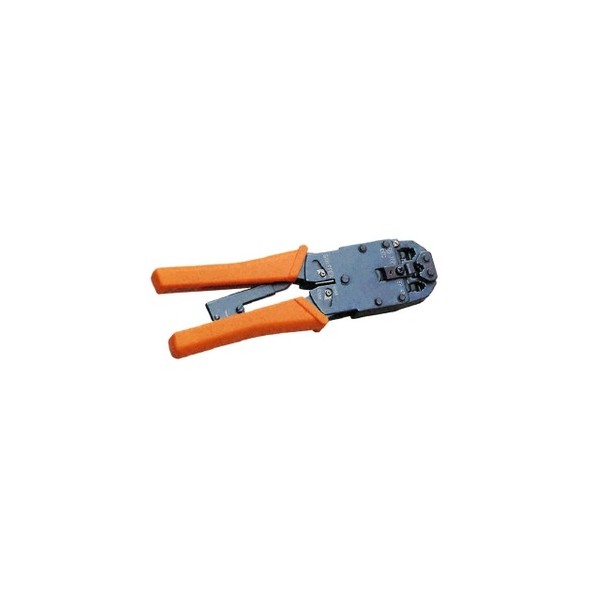

• Pinces : pinces à sertir pour connecteurs modulaires RJ10/RJ11/RJ12/RJ45, outils d'insertion type 66 et 110/88 pour les réglettes de brassage

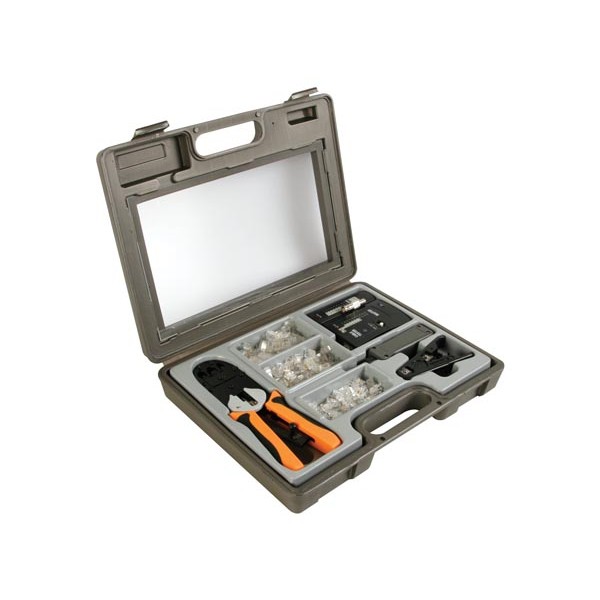

• Malettes et mallettes réseau : malettes complètes avec testeur, pince à sertir, dénudeur et assortiment de connecteurs modulaires
• Sondes de câble : sonde CP15 SOFTING pour localisation par tracé sonore sur câbles non blindés

Comment choisir l'outillage VDI ?

• Usage ponctuel vs certifications : pour des dépannages ou des petits travaux de brassage, un testeur de continuité RJ45 et une pince à sertir suffisent. La certification de liaisons destinée à être remise à un maître d'ouvrage nécessite un certificateur homologué (FLUKE DSX, SOFTING LanTEK) avec les adaptateurs correspondant à la catégorie de câblage testée
• Catégorie de câblage : vérifier que le certificateur couvre la catégorie installée (Cat 5e, Cat 6, Cat 6A, Cat 8) ; les adaptateurs Permanent Link ou Channel Link sont à sélectionner selon le type de liaison à certifier
• Test PoE : pour les installations PoE et PoE++, un testeur avec mesure de puissance PoE (comme le CableMaster PoE de SOFTING) permet de vérifier la conformité de l'alimentation délivrée aux équipements
• Colliers de serrage : choisir la longueur en fonction du diamètre du faisceau de câbles (colonne « diamètre maximum » déterminante) et la largeur selon la tenue mécanique souhaitée ; préférer le PA6.6 sans halogène pour les installations en faux-plafonds ou gaines techniques
• Scotchlok : les connecteurs UR2 sont utilisés sur des paires de plus faible section ; les UY2 conviennent à des sections légèrement plus importantes — vérifier la compatibilité avec les sections de câble à raccorder

Questions fréquentes

Quelle est la différence entre un testeur et un certificateur de câblage ?

Un testeur de continuité vérifie que les paires sont bien câblées (continuité, court-circuit, inversion). Un certificateur mesure les performances électriques de la liaison (atténuation, NEXT, RETURN LOSS, délai de propagation) et délivre un rapport Pass/Fail selon les exigences de la catégorie visée. Seul le certificateur permet de remettre un procès-verbal de recette à un client.

Les colliers PA6.6 VAREX sont-ils résistants aux UV ?

Les colliers PA6.6 noirs contiennent généralement un stabilisant UV qui leur confère une meilleure tenue en extérieur par rapport aux colliers naturels (non pigmentés). Pour les installations permanentes en extérieur ou sous lumière directe, les colliers noirs sont à privilégier.

Le FLUKE DSX2-5000 couvre-t-il la certification en catégorie 8 ?

Le DSX2-5000 est conçu pour la certification des liaisons cuivre jusqu'aux hautes catégories, avec les adaptateurs appropriés. La catégorie 8 requiert des adaptateurs spécifiques ; vérifier la compatibilité des accessoires avec la version du certificateur disponible.

Les connecteurs Scotchlok nécessitent-ils un outillage spécial ?

Les connecteurs Scotchlok se posent à l'aide d'une pince de sertissage adaptée au format du connecteur. Certains modèles peuvent être pressés avec une pince universelle, d'autres nécessitent une pince dédiée — se référer aux spécifications du fabricant pour chaque référence.

Le CableMaster PoE SOFTING mesure-t-il la puissance réellement fournie ?

Le CableMaster PoE de SOFTING intègre une fonction de mesure du PoE et de la longueur de câble. Il permet de vérifier la présence et le niveau de puissance PoE fourni par un switch, ainsi que de localiser les défauts de continuité — utile pour le diagnostic des installations PoE sans avoir à sortir un certificateur complet.
