Soudeuse optique/Outillage télécom

Soudeuse optique/Outillage télécom : équipements de raccordement fibre et cuivre

Le raccordement de fibres optiques par fusion exige une chaîne d'outils précise et fiable : préparation de la fibre (dénudage, nettoyage, clivage), soudure par arc électrique (soudeuse), puis protection de l'épissure (smoove thermo-rétractable). À ces étapes s'ajoutent les outils de préparation des câbles (ouverture de gaine, coupe-tube, outils de sous-tubage) et les accessoires de marquage et d'identification. La catégorie couvre également l'outillage dédié au raccordement des câbles cuivre en paires torsadées.

La qualité de chaque étape conditionne les pertes d'insertion et de réflexion de l'épissure : un clivage imprécis ou une soudure mal réalisée se traduisent directement par une dégradation des performances du lien optique.

Les familles de soudeuse optique et outillage télécom

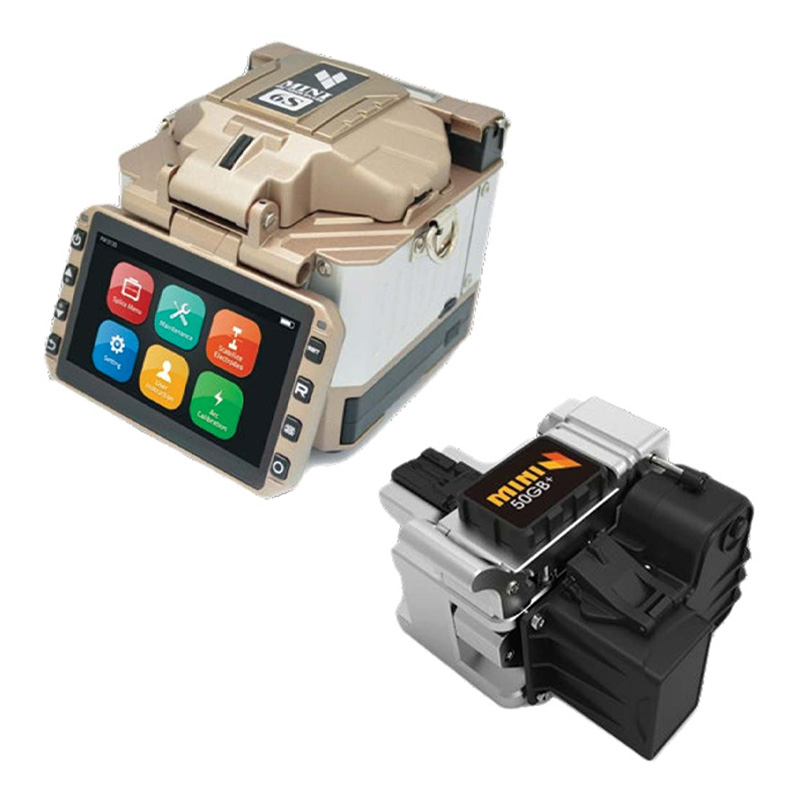

• Soudeuses fibre optique D3 : soudeuses par fusion à alignement actif sur 3 axes, compactes et légères, pour les raccordements d'abonnés FTTH (interventions de type D3 — branchement final)

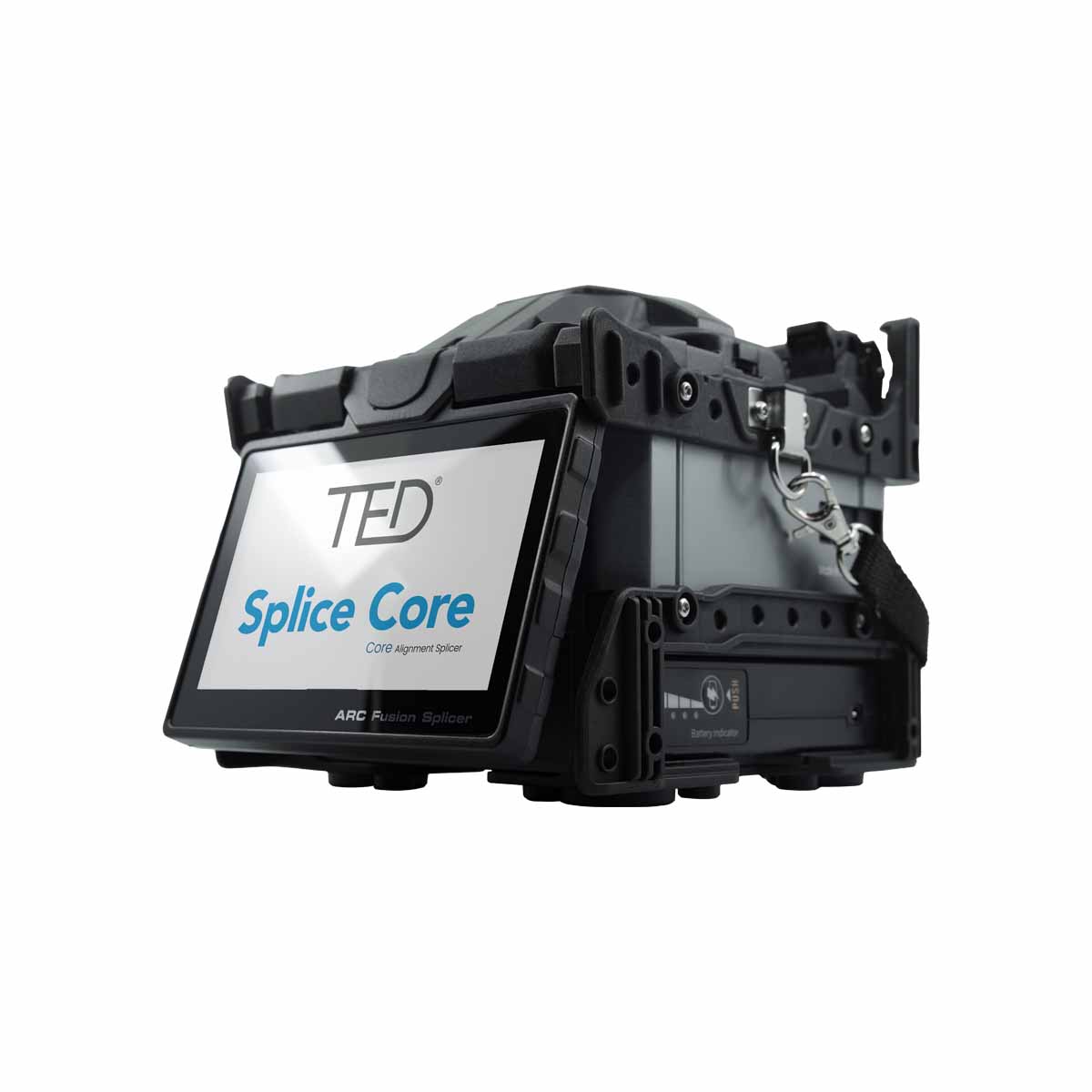

• Soudeuses fibre optique D1/D2 : équipements pour les raccordements de distribution et de transport, généralement à alignement cœur-à-cœur, pour des niveaux de performance supérieurs

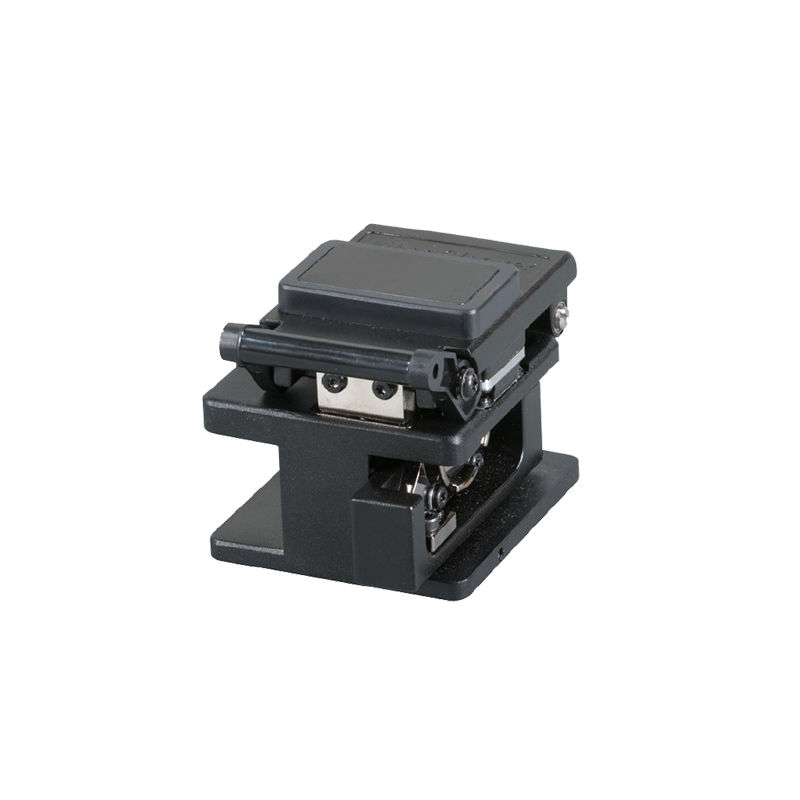

• Cliveuses fibre optique : outils de coupe précise des fibres, disponibles en modèles compacts ou de laboratoire, avec des lames offrant un nombre défini de positions d'utilisation avant remplacement
• Lames pour cliveuse : consommables de remplacement, spécifiques à chaque modèle de cliveuse, permettant de maintenir la qualité de coupe dans la durée

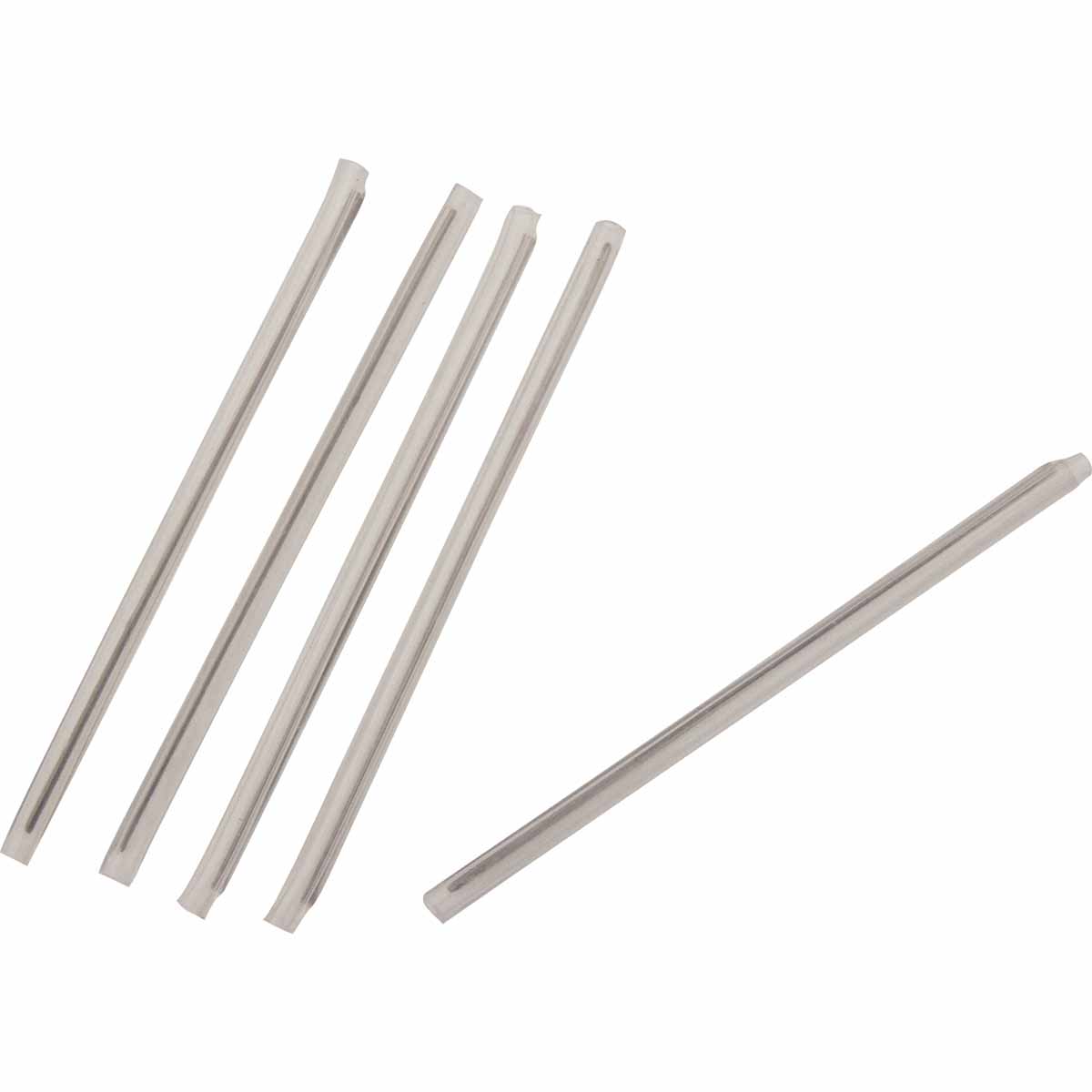

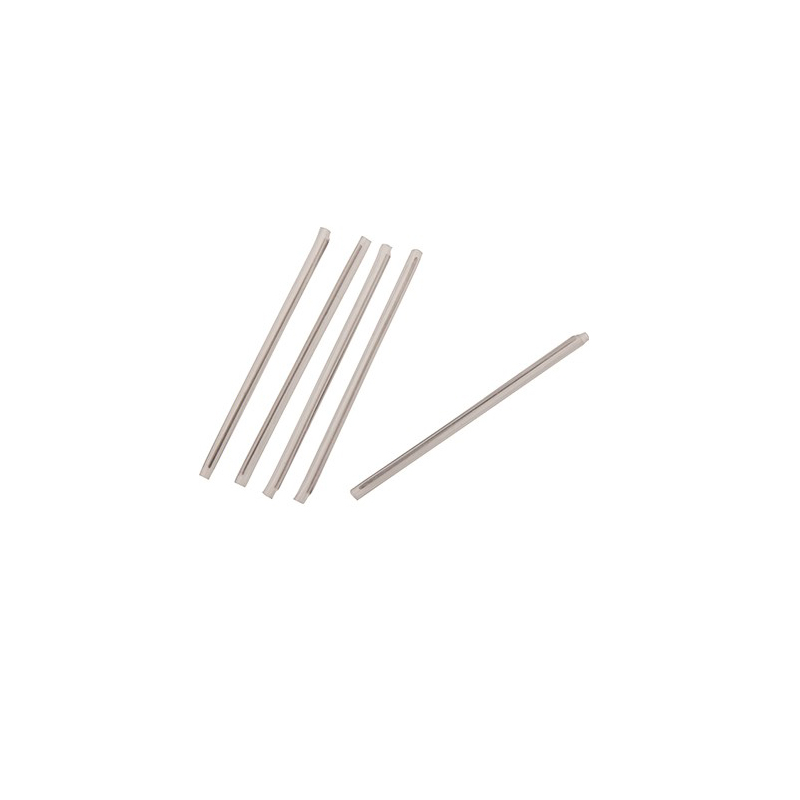

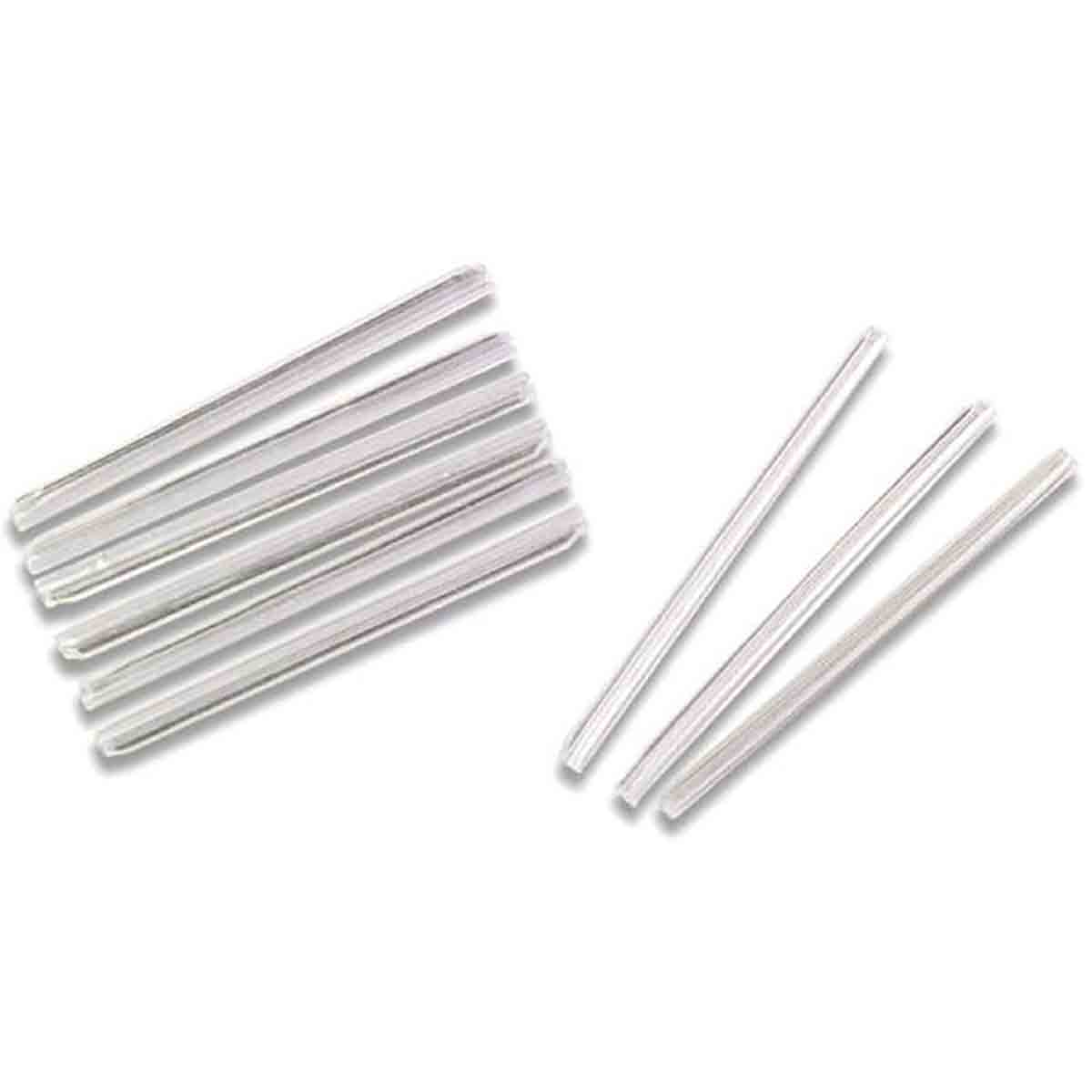

• Smooves fibre optique : protections d'épissures thermo-rétractables (manchons), disponibles en plusieurs diamètres et longueurs pour s'adapter aux différents types de fibres et de câbles

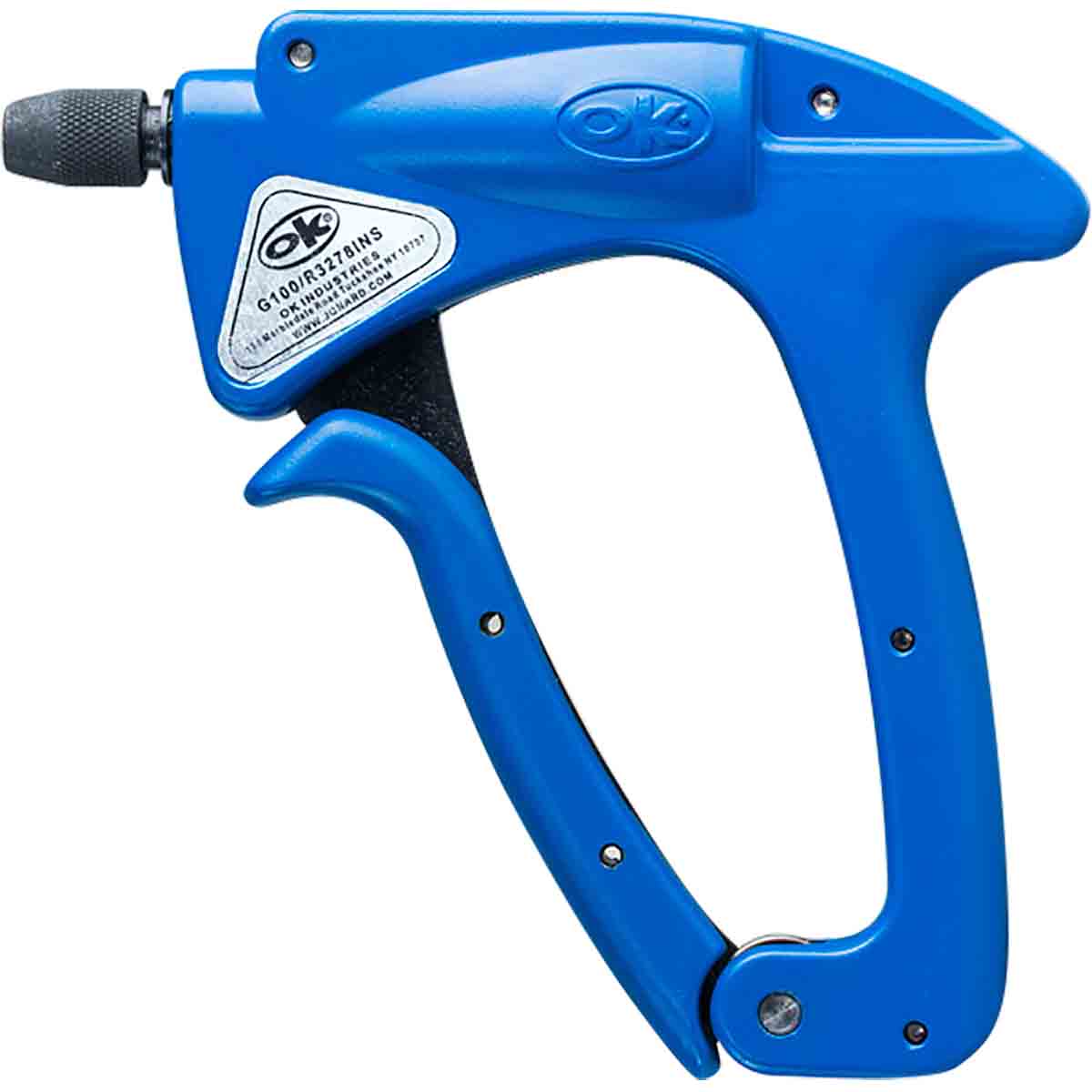

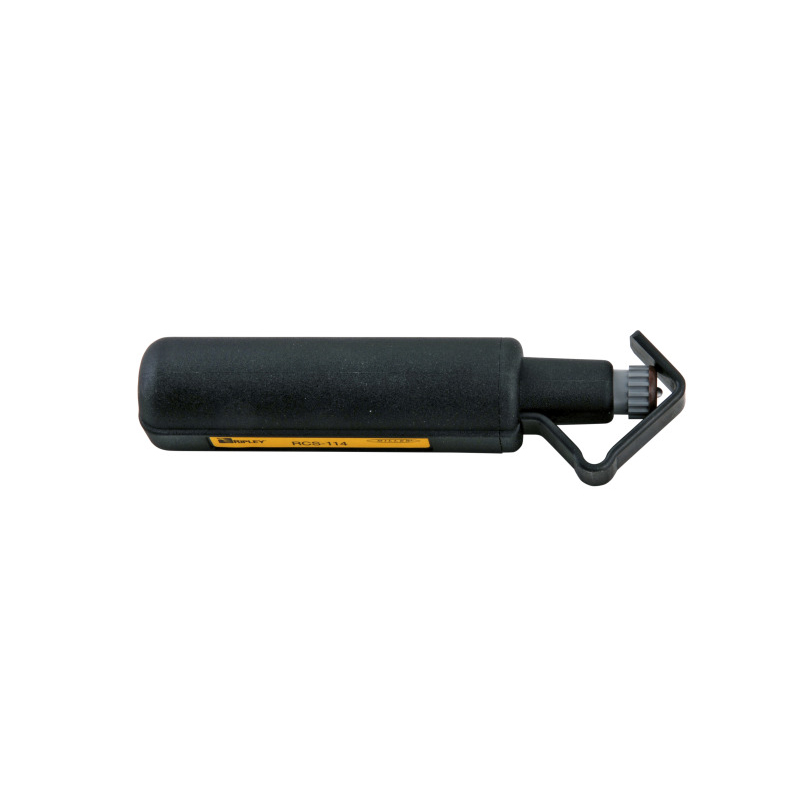

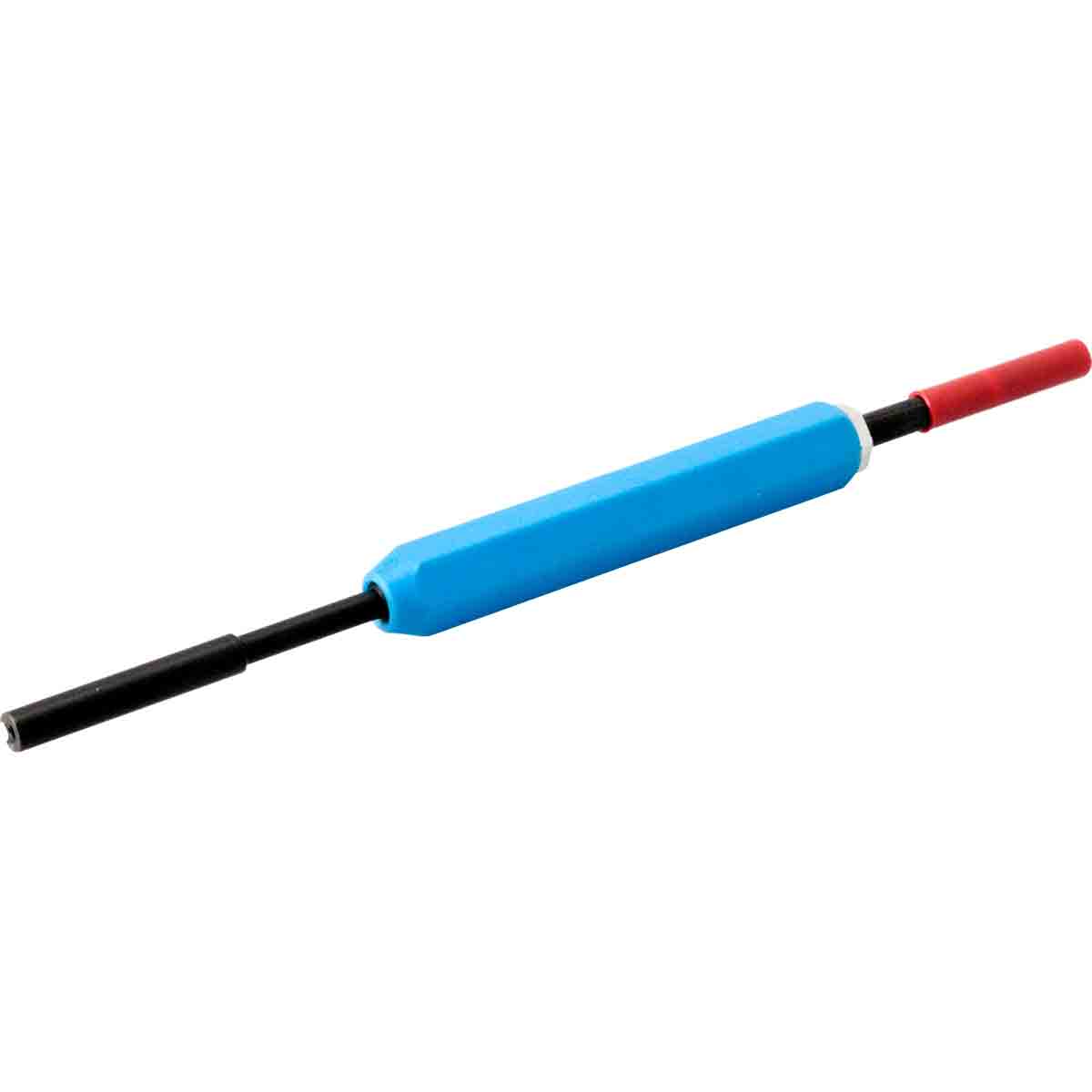

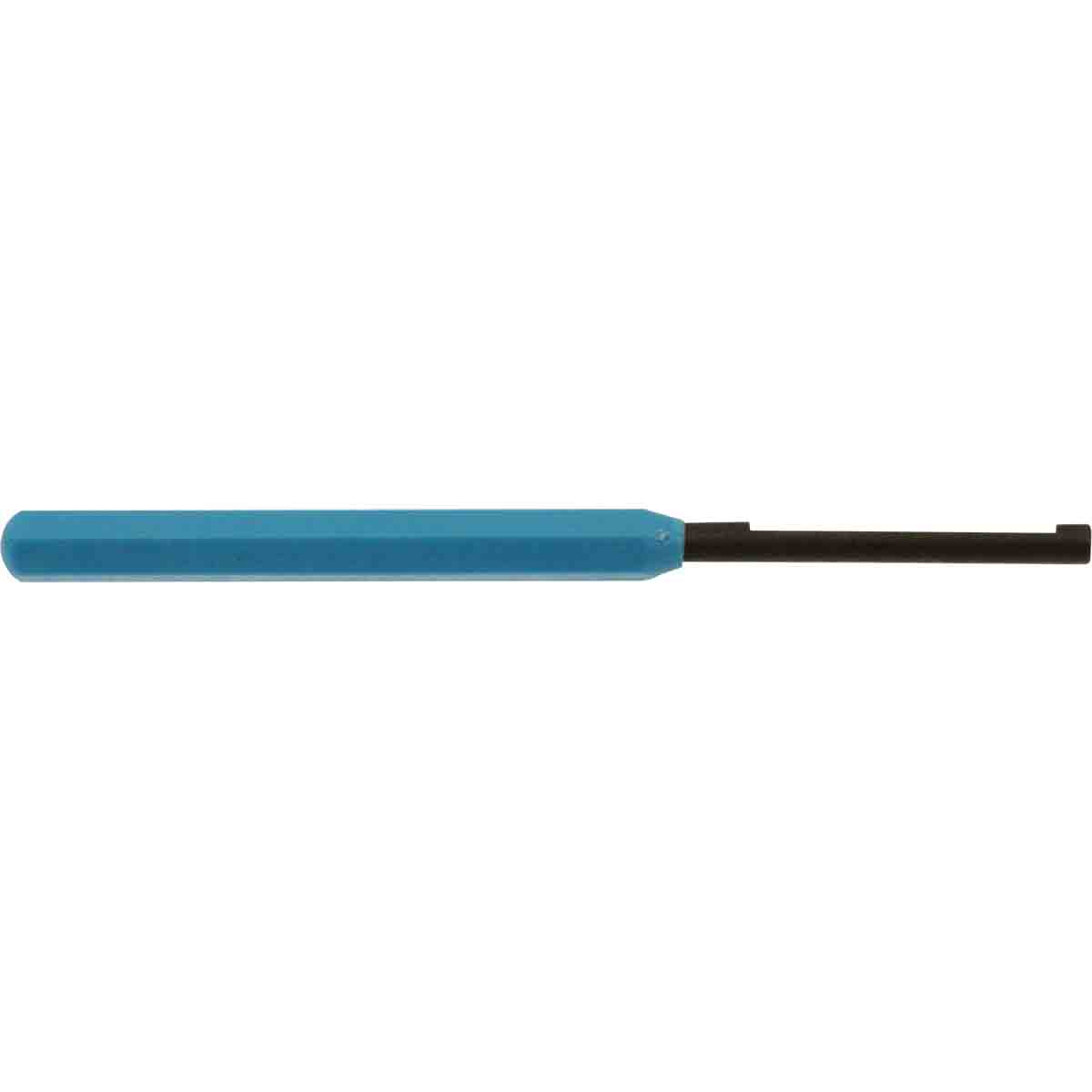

• Outils de raccordement fibre optique : pinces à dénuder multi-positions, outils d'ouverture de câble de distribution, ciseaux à encoche, wrappeurs-déwrappeurs pour jarretières

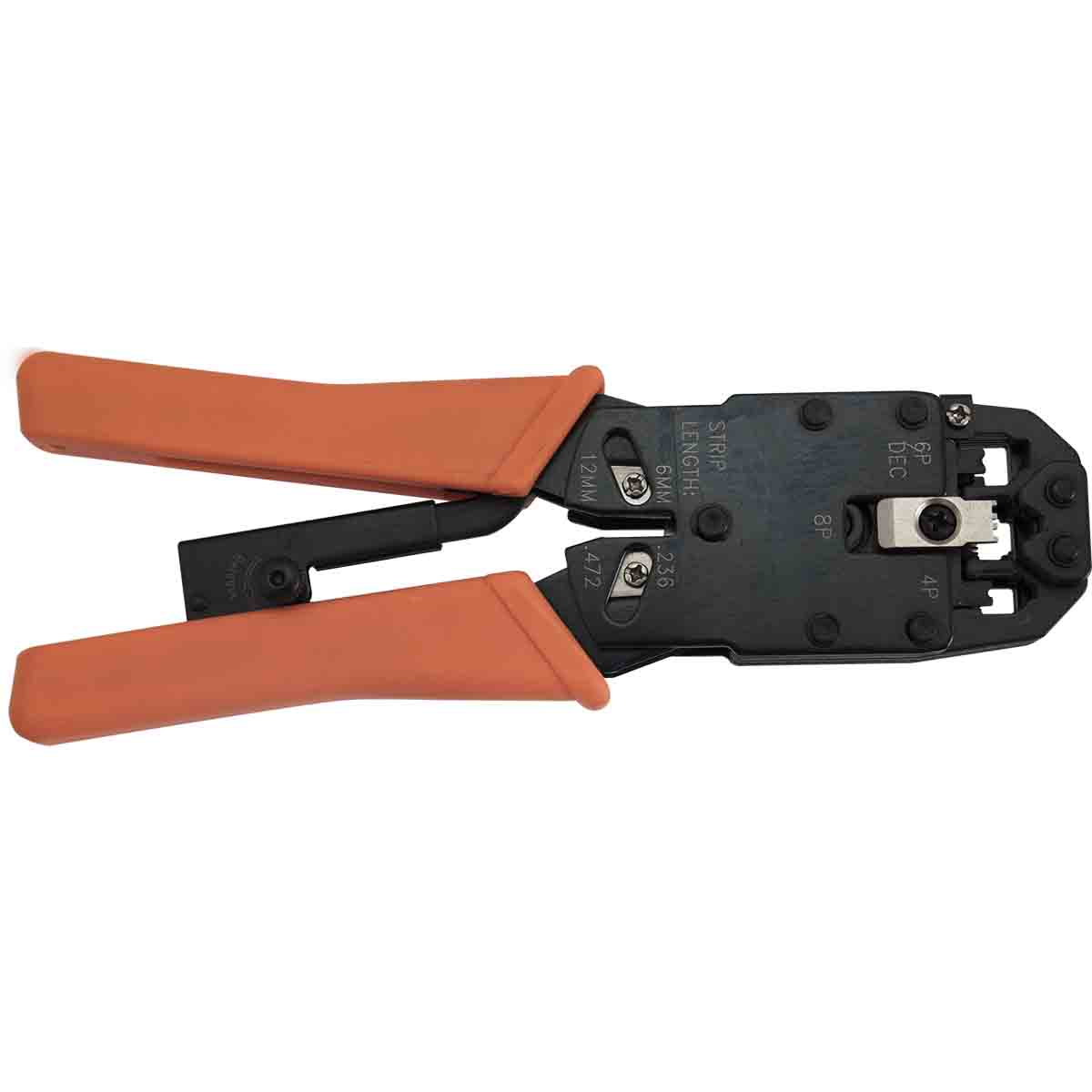

• Outils de raccordement cuivre : outillage spécifique aux câbles à paires torsadées et aux installations cuivre

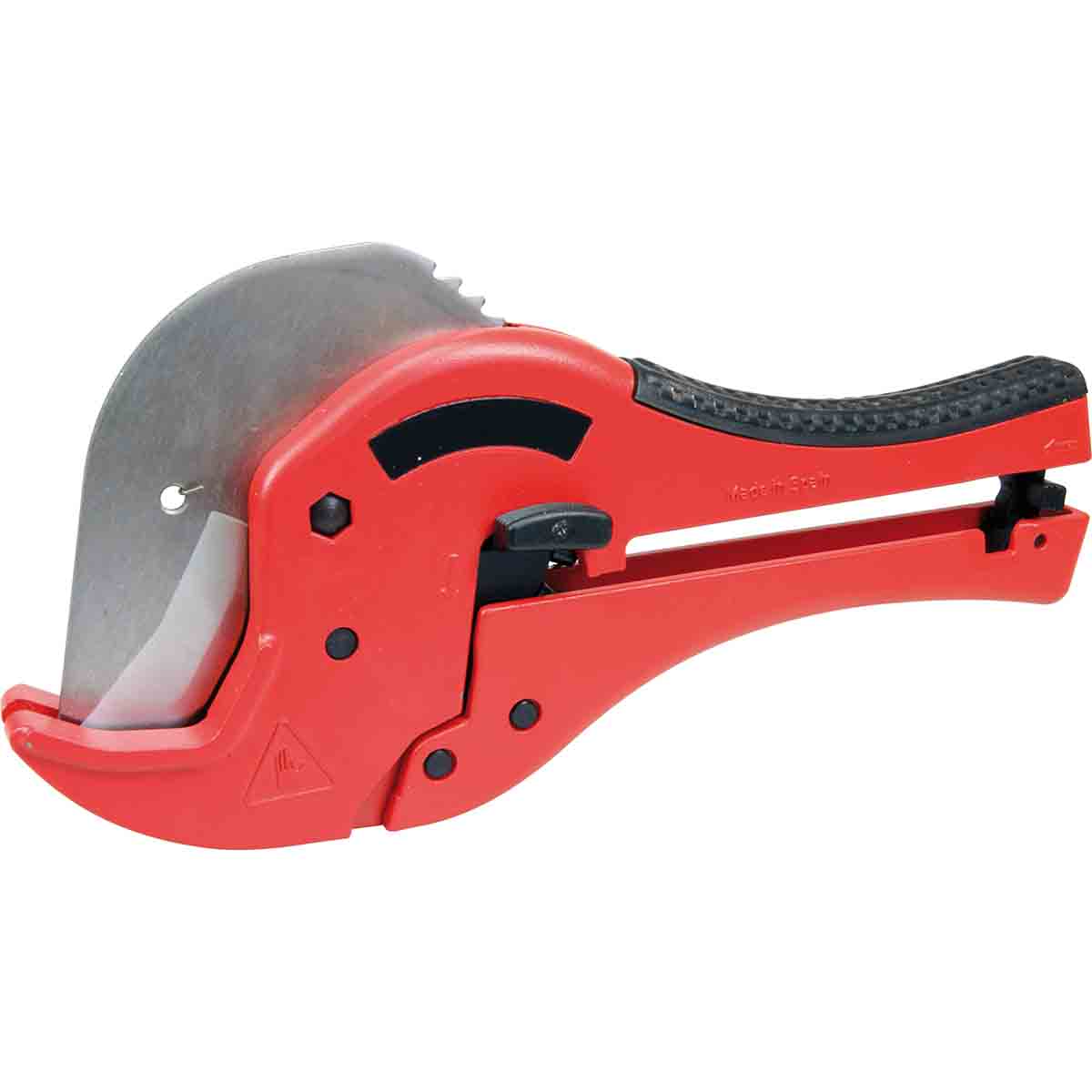

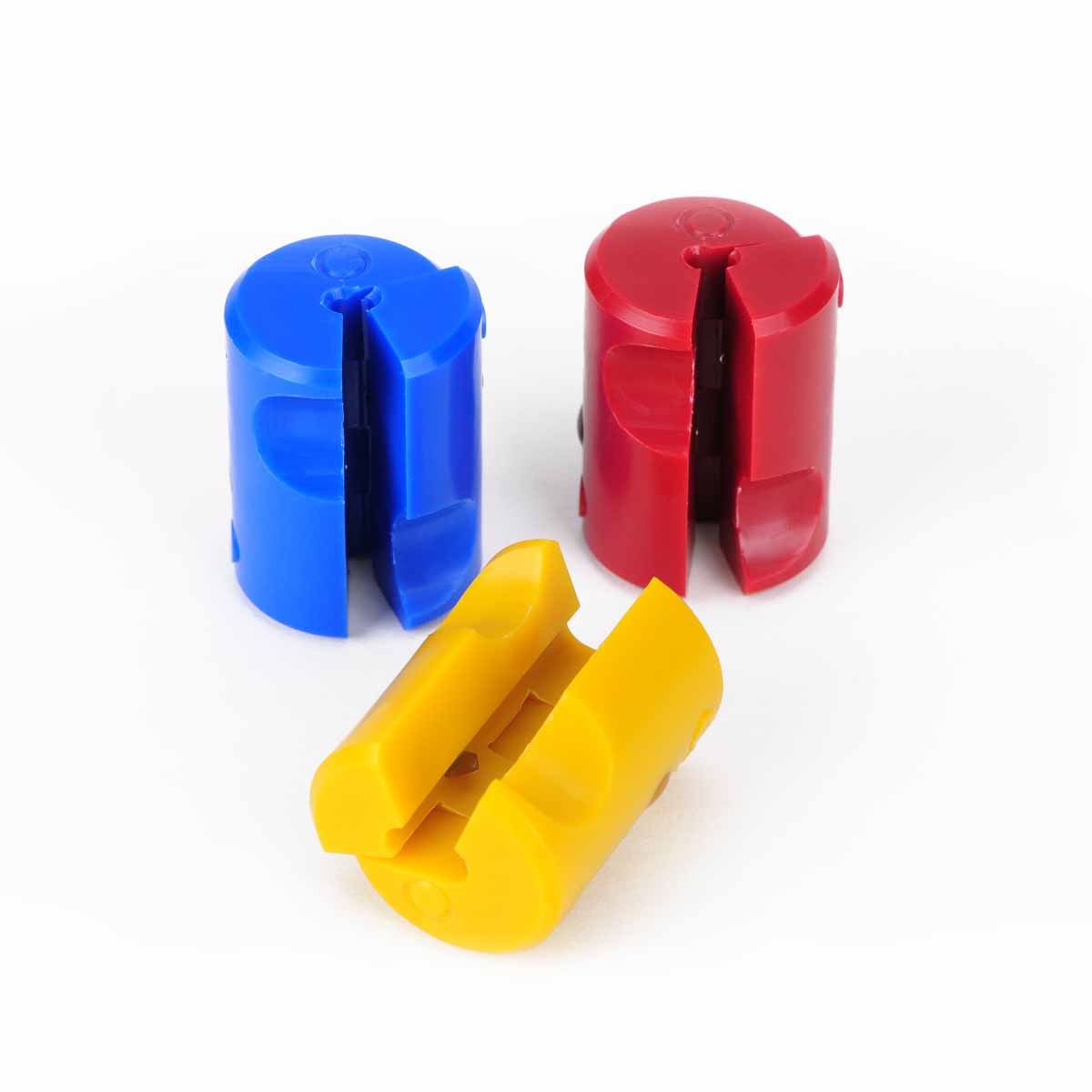

• Outils sous-tubage : coupe-tubes pour micro-conduits PEHD ou PVC, outils de découpe à ras des fourreaux déjà câblés

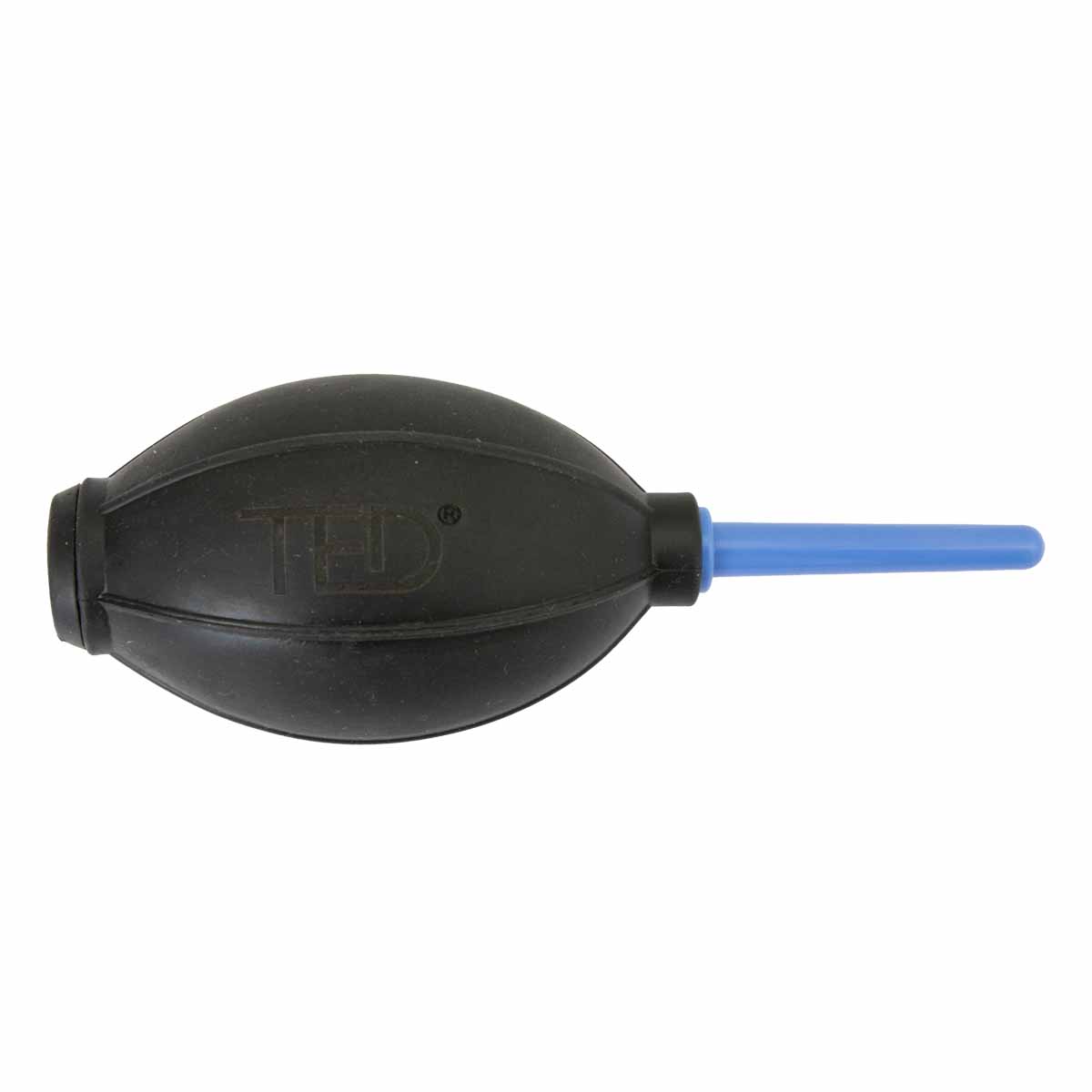

• Entretien soudeuse : électrodes de rechange, accessoires de nettoyage et de maintenance pour prolonger la durée de vie des soudeuses

Comment choisir son outillage de raccordement fibre optique ?

• Type d'intervention (D1/D2/D3) : le niveau de raccordement détermine les exigences en matière de pertes d'insertion tolérées et donc le type de soudeuse adapté ; les interventions D3 privilégient la compacité et la rapidité, les D1/D2 la précision
• Alignement de la soudeuse : l'alignement actif sur 3 axes (cœur-à-cœur) offre des pertes d'insertion plus faibles qu'un alignement par gaine ; le choix dépend du budget et des exigences du cahier des charges réseau
• Compatibilité cliveuse / lames : les lames sont spécifiques à chaque modèle de cliveuse ; vérifier la disponibilité et le coût des lames de remplacement avant d'investir
• Diamètre des fibres et câbles : les pinces à dénuder et smooves doivent correspondre aux diamètres réels des fibres (250 µm, 900 µm) et des câbles à traiter (gaines de 0,6 à plusieurs mm)
• Conditions d'utilisation : autonomie batterie, résistance aux chocs et aux conditions climatiques pour les interventions en extérieur ou en hauteur
• Stock de consommables : smooves, lames de cliveuse et électrodes de soudeuse sont des consommables à anticiper pour éviter les arrêts de chantier

Questions fréquentes

Quelle différence entre une soudeuse D1/D2 et une soudeuse D3 ?

Les soudeuses D3, dites d'abonnés, sont optimisées pour la rapidité et la compacité lors des raccordements de branchement final (FTTH). Les soudeuses D1/D2, utilisées pour les raccordements de distribution et de transport, offrent généralement des performances de soudure plus élevées et sont adaptées à des câbles multi-fibres plus complexes.

Combien de clivages offre une lame de cliveuse ?

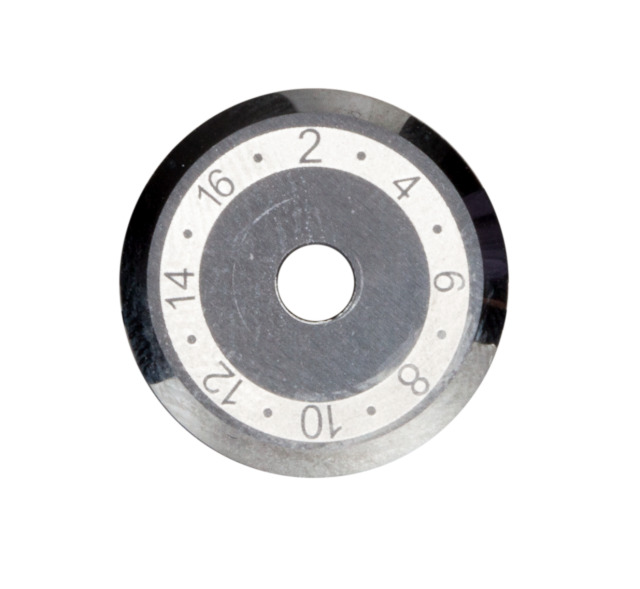

Cela dépend du modèle. Les lames multi-positions (souvent 16 positions) permettent de tourner la lame pour utiliser une arête neuve à chaque groupe de clivages, allongeant ainsi la durée de vie. Le nombre total de clivages par lame varie selon le fabricant et le modèle de cliveuse.

À quelle fréquence faut-il remplacer les électrodes d'une soudeuse ?

En usage professionnel intensif, les électrodes se remplacent généralement après plusieurs milliers d'arcs. La soudeuse indique généralement un compteur d'arcs ou signale la dégradation des performances de soudure. Il est recommandé de suivre les préconisations du fabricant.

Qu'est-ce qu'un smoove thermo-rétractable ?

C'est un manchon de protection d'épissure, composé d'un tube thermo-rétractable avec insert de renforcement, qui se place sur la fibre avant la soudure et se rétracte à la chaleur après l'épissure pour protéger mécaniquement et hermétiquement la zone soudée.

Peut-on utiliser une soudeuse fibre optique sans cliveuse ?

Non dans un contexte professionnel. La qualité du clivage conditionne directement la qualité de la soudure : une coupe imprécise augmente les pertes d'insertion et peut provoquer une soudure défectueuse. Cliveuse et soudeuse sont des équipements complémentaires indissociables.
