Onduleurs : protéger les équipements critiques contre les aléas du réseau électrique

Un onduleur — ou UPS (Uninterruptible Power Supply) — interpose une batterie tampon entre le réseau électrique et les équipements connectés. En cas de coupure, de chute de tension ou de surtension, il bascule automatiquement sur sa batterie pour maintenir l'alimentation et protéger les données et le matériel. Le choix d'un onduleur adapté repose sur la technologie, la puissance, le format et les interfaces de communication disponibles.

La gamme disponible dans cette catégorie couvre des besoins allant du petit bureau ou local réseau jusqu'aux environnements data center, avec des marques reconnues sur ce marché : NITRAM, SALICRU, NGS et DAHUA.

Les familles d'Onduleurs

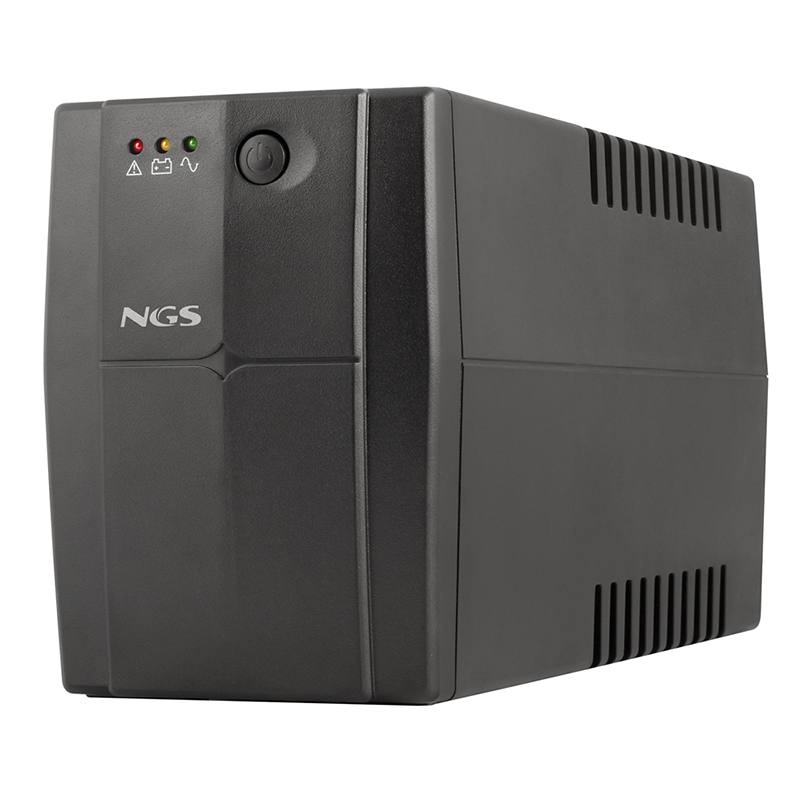

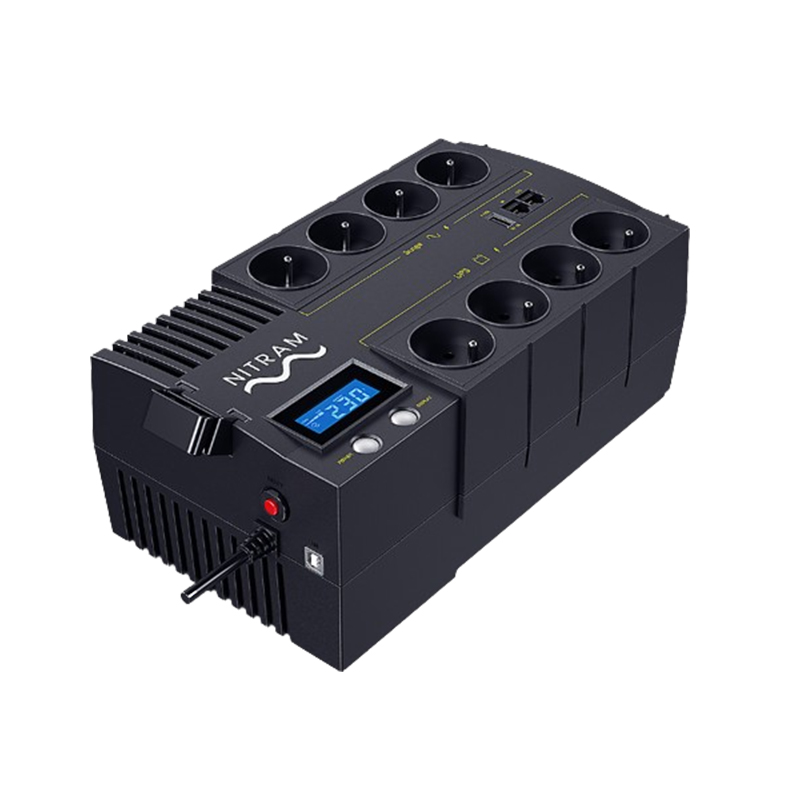

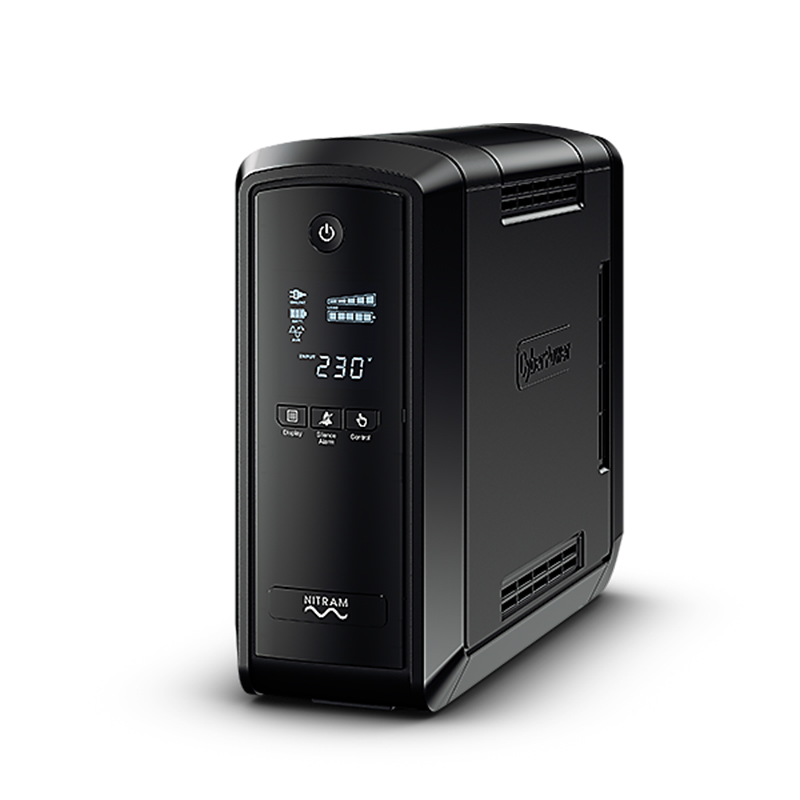

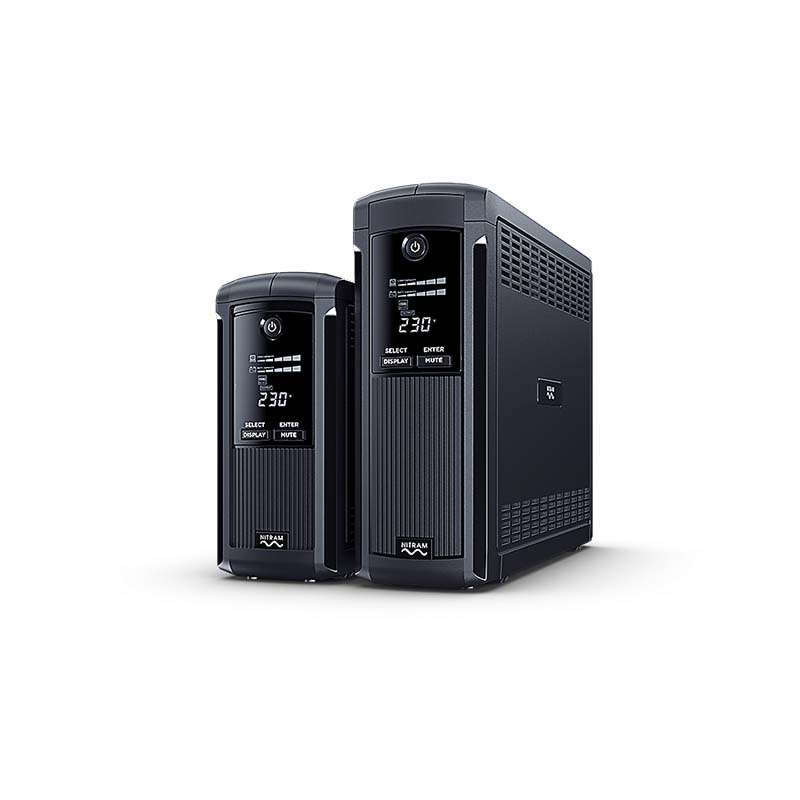

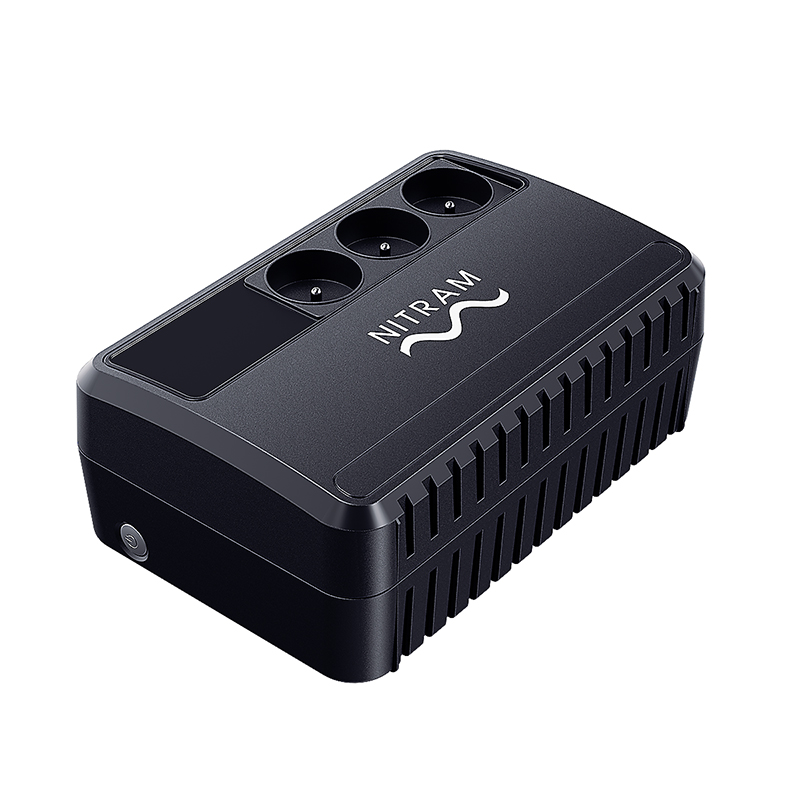

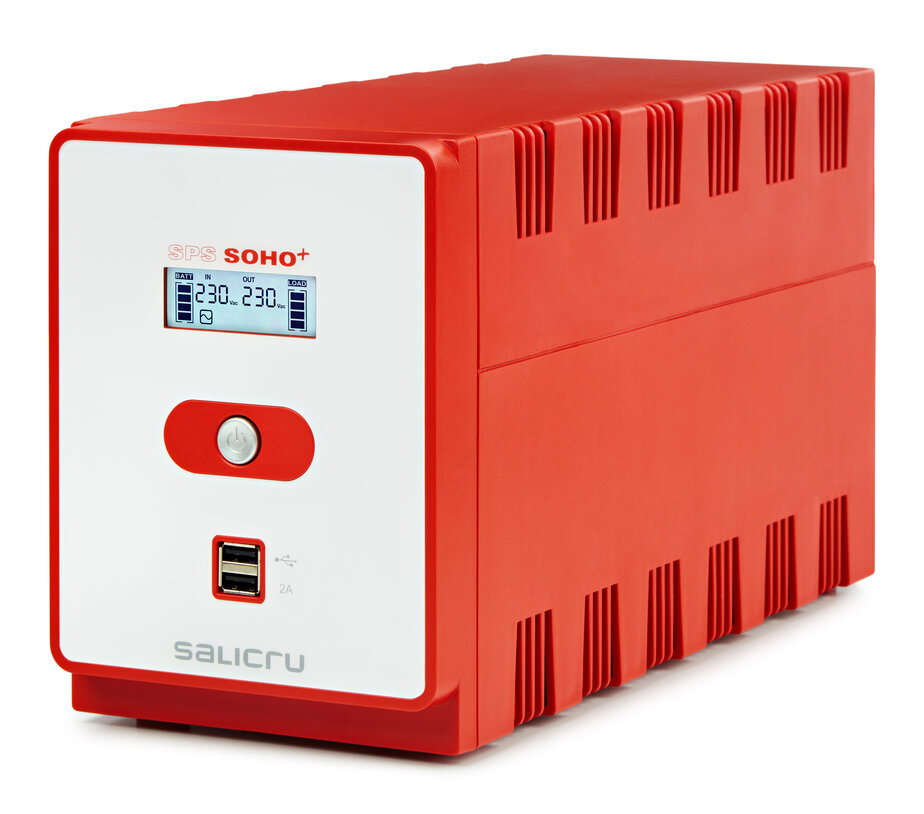

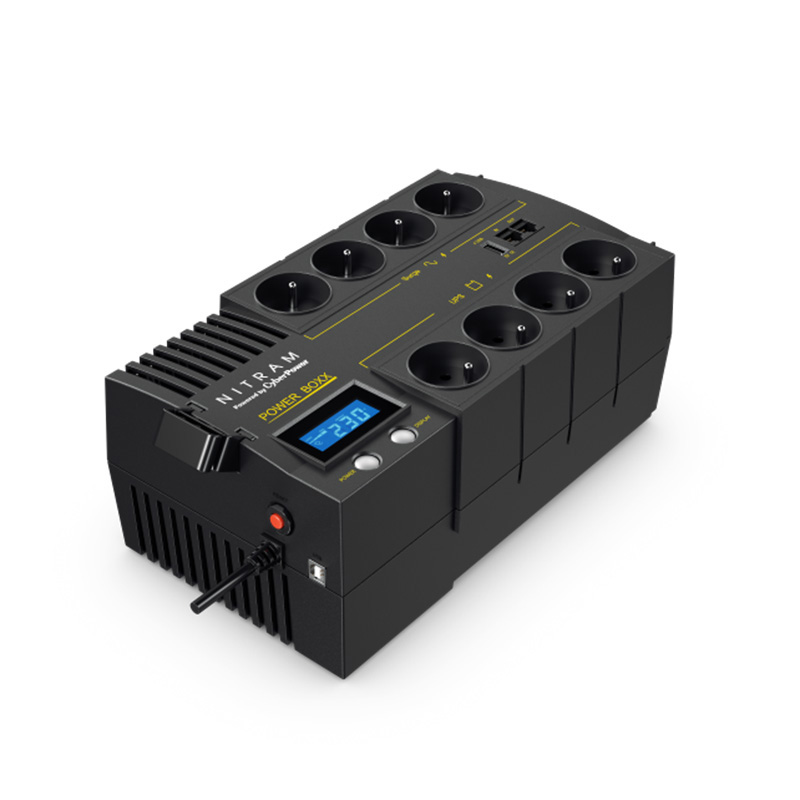

• Onduleurs line-interactive (tour) : technologie la plus répandue pour les postes de travail, équipements réseau et petits serveurs. Intègre un régulateur de tension automatique (AVR buck/boost) qui corrige les variations de tension sans basculer sur batterie. Puissances de 650 VA à 1650 VA selon modèle. Sorties IEC C13 ou Schuko selon référence. Interface USB ou RS-232 pour supervision logicielle.

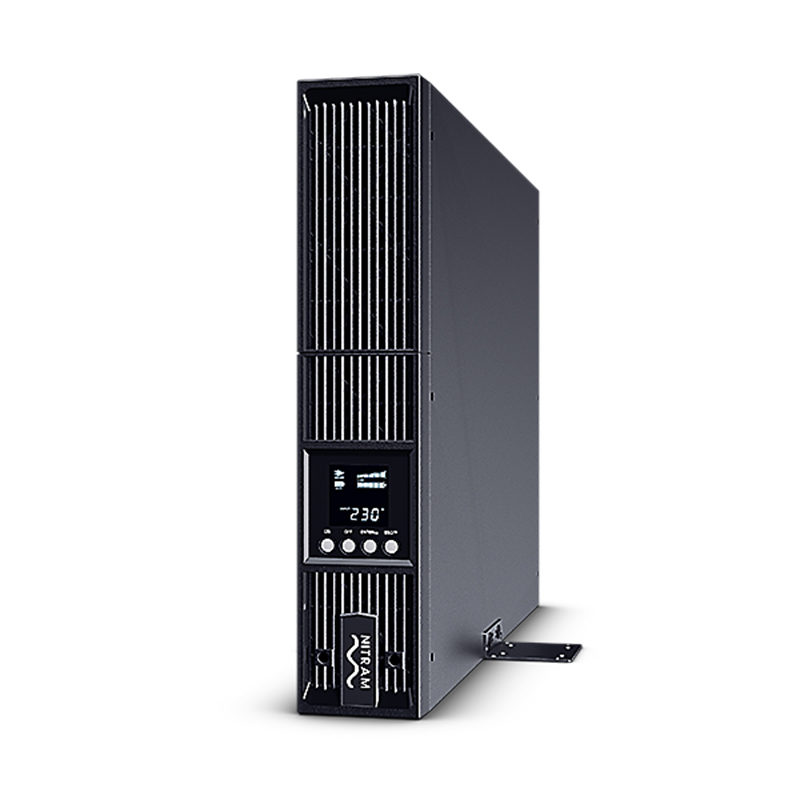

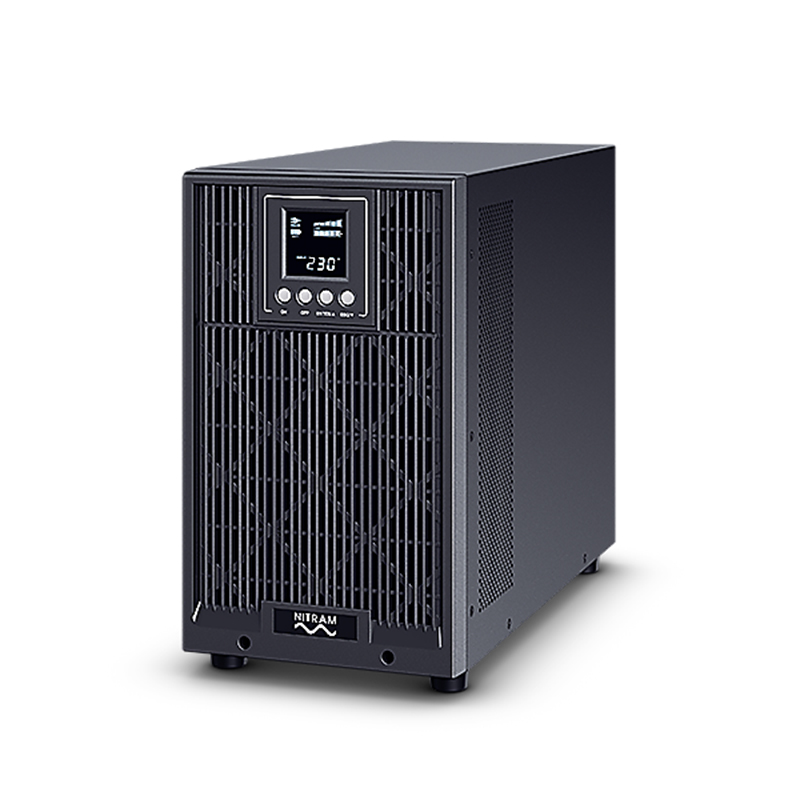

• Onduleurs on-line à double conversion (tour ou rack) : technologie haut de gamme qui régénère en permanence le courant de sortie via un double étage AC/DC/AC, éliminant toute perturbation électrique. Zéro temps de transfert en cas de coupure. Recommandé pour les serveurs critiques, les équipements réseau sensibles et les data centers. Puissances de 1000 VA à 4000 VA dans la gamme disponible. Modèles convertibles tour/rack disponibles.

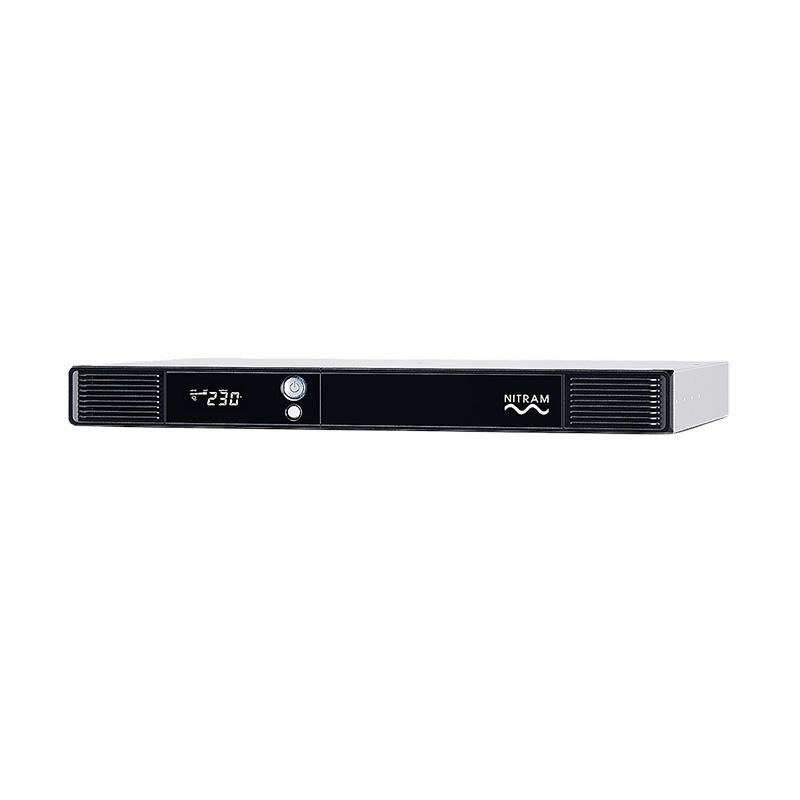

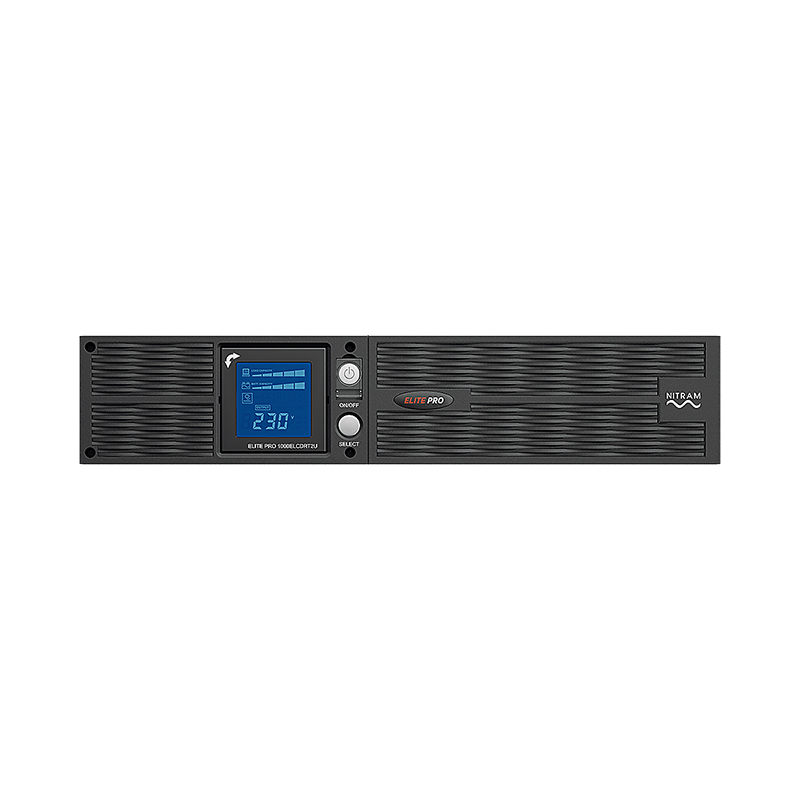

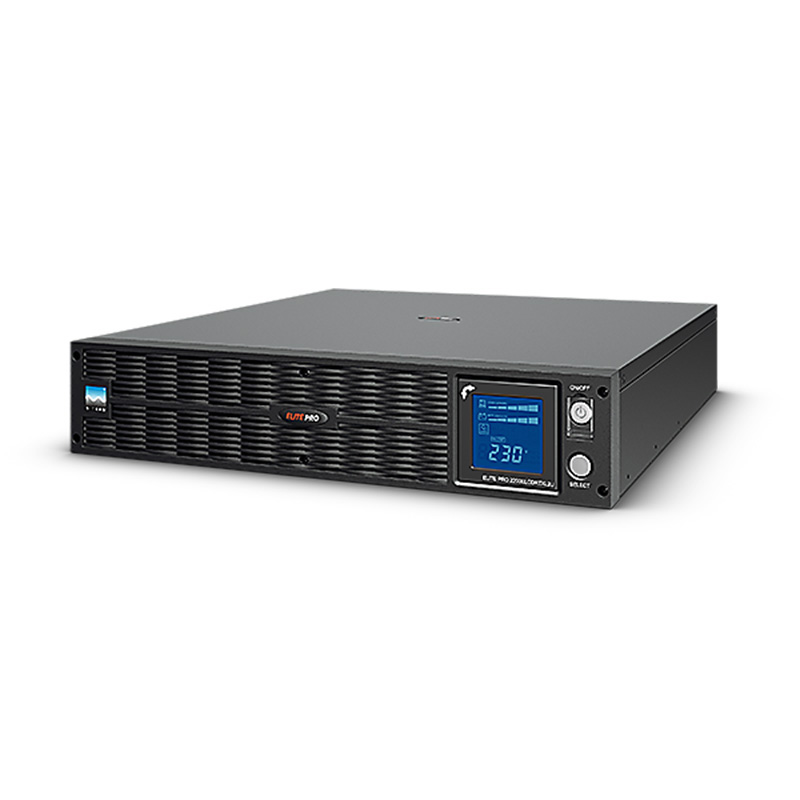

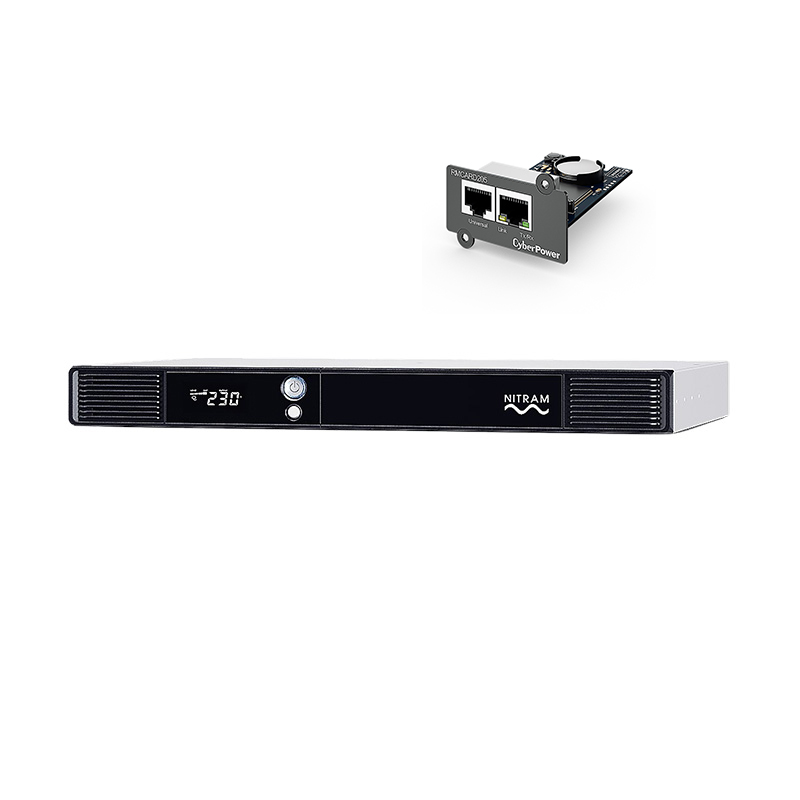

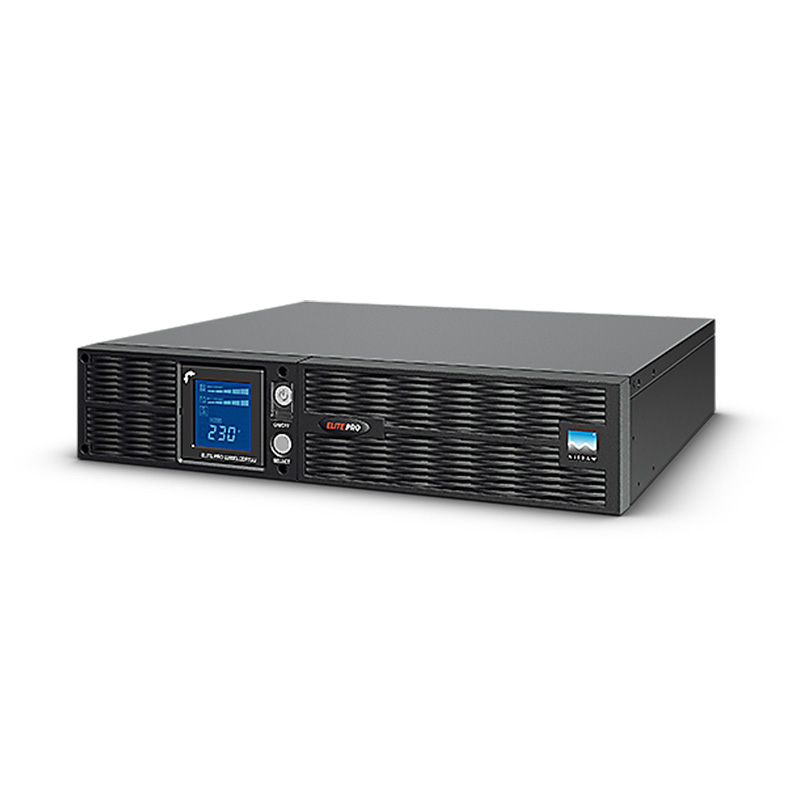

• Onduleurs format rack : conçus pour s'intégrer dans les baies 19" (1U à 5U selon puissance). Certains modèles sont convertibles tour/rack. Interface de gestion SNMP/Ethernet en option selon modèle.
• PDU (Power Distribution Units) : unités de distribution électrique mesurées ou avec transfert automatique (ATS), permettant de raccorder plusieurs équipements sur une ou deux sources d'alimentation avec permutation automatique. Sorties C13, C19 ou Schuko selon modèle.

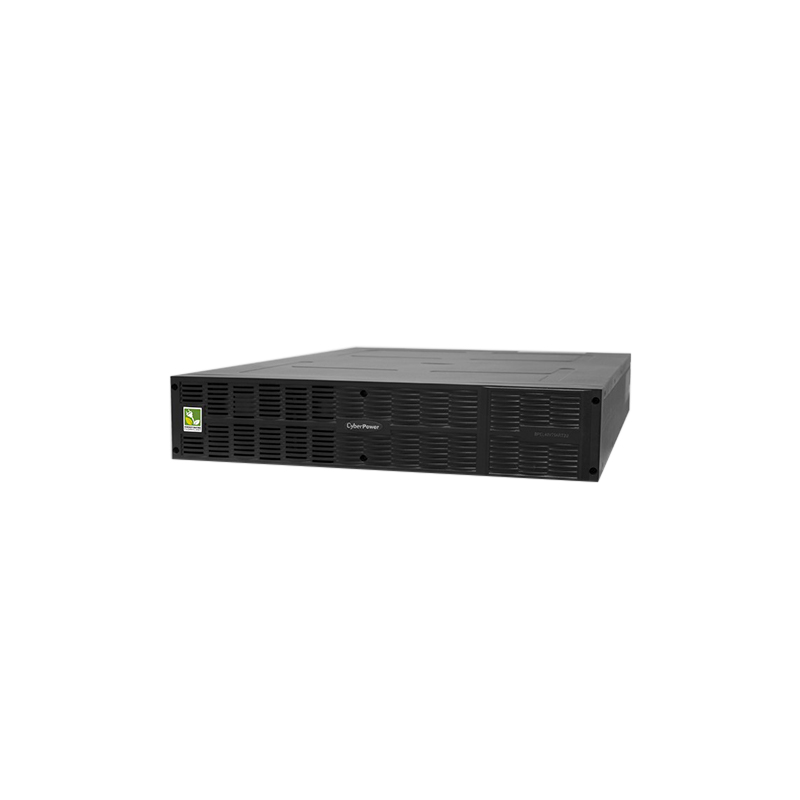

• Packs batterie externes : modules de batteries supplémentaires pour étendre l'autonomie des onduleurs compatibles.

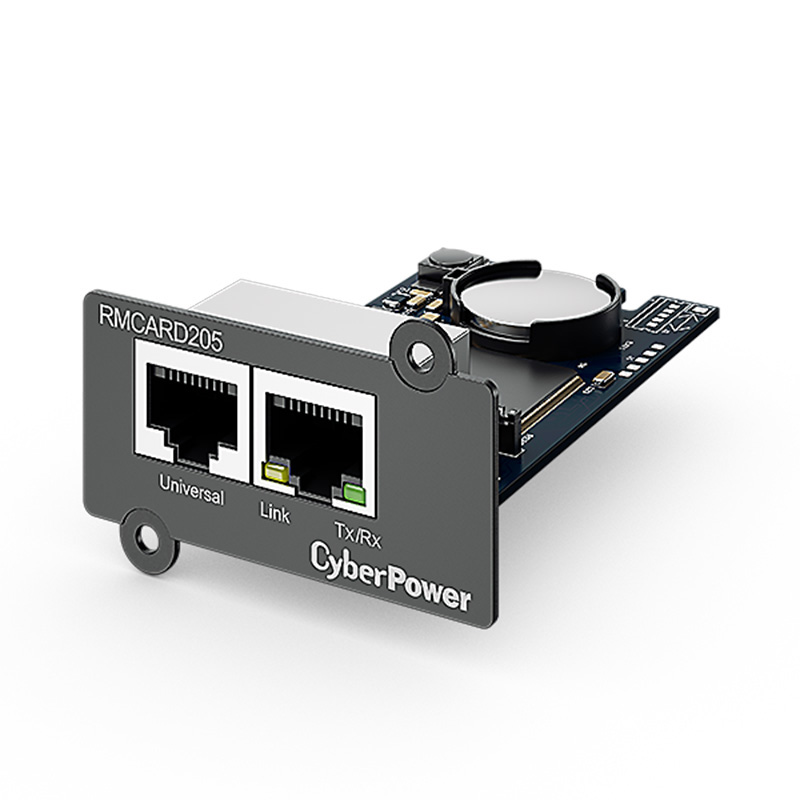

• Accessoires : cartes de gestion réseau (SNMP, RELAY IO), extensions de garantie.

Comment choisir un onduleur ?

Le dimensionnement d'un onduleur nécessite d'évaluer plusieurs paramètres :

• Puissance (VA et W) : additionner la consommation en watts des équipements à protéger et ajouter une marge de 20 à 30 %. Le VA (voltampère) doit également couvrir la somme des puissances apparentes ; le rapport W/VA (facteur de puissance) varie selon la technologie de l'onduleur.
• Technologie : line-interactive convient pour les équipements bureautiques et réseau standard ; la double conversion on-line s'impose pour les équipements sensibles aux variations de fréquence ou de forme d'onde, et pour les environnements où le réseau électrique est instable.
• Autonomie requise : l'autonomie à charge nominale est indiquée par le fabricant. Pour augmenter l'autonomie, choisir un modèle supportant des packs batterie externes ou sur-dimensionner légèrement l'onduleur par rapport à la charge réelle.
• Format : tour pour les installations au sol ou sous bureau ; rack pour les intégrations en baie 19". Les modèles convertibles offrent de la flexibilité.
• Types de prises : IEC C13/C19 pour les équipements réseau et serveurs ; Schuko pour les équipements bureautiques et alimentations standard. Vérifier le nombre et le type de prises en sortie.
• Interfaces de communication : USB et RS-232 permettent la supervision via logiciel (extinction programmée en cas de coupure prolongée) ; les cartes SNMP/Ethernet optionnelles autorisent la supervision à distance dans un environnement réseau administré.
• Compatibilité PFC : les alimentations à découpage modernes intègrent un correcteur de facteur de puissance (PFC) actif ; vérifier la compatibilité de l'onduleur, notamment en line-interactive, pour éviter les incompatibilités de forme d'onde.

Questions fréquentes

Quelle différence entre un onduleur line-interactive et un onduleur on-line à double conversion ?

En line-interactive, l'onduleur régule la tension mais laisse passer le courant secteur en conditions normales, en basculant sur batterie uniquement lors d'une coupure (temps de transfert de quelques millisecondes). En double conversion on-line, le courant secteur est entièrement reconverti en permanence : la sortie est toujours délivrée par l'onduleur, ce qui garantit une isolation totale du réseau et un temps de transfert nul. La double conversion consomme davantage d'énergie mais offre une protection supérieure.

Comment calculer la puissance dont j'ai besoin ?

Relever la consommation en watts (W) de chaque équipement à protéger (indiquée sur l'étiquette ou dans la fiche technique) et additionner les valeurs. Multiplier le total par 1,25 à 1,3 pour obtenir la puissance minimale recommandée pour l'onduleur. Si les équipements indiquent une puissance en VA, diviser par le facteur de puissance typique (0,7 à 0,9 selon le type d'équipement) pour obtenir les watts.

Qu'est-ce qu'un PDU et en quoi est-il différent d'un onduleur ?

Un PDU (Power Distribution Unit) est une unité de distribution électrique qui répartit l'alimentation vers plusieurs équipements depuis une ou deux sources (onduleur, groupe électrogène, réseau). Il n'intègre pas de batterie. Un PDU mesuré affiche les consommations par prise ; un PDU ATS (Automatic Transfer Switch) permute automatiquement entre deux sources d'alimentation en cas de panne de l'une d'elles.

Faut-il un onduleur on-line pour un équipement réseau de type switch ?

Un onduleur line-interactive avec AVR est généralement suffisant pour les switches et équipements réseau standard. La double conversion s'impose pour les équipements très sensibles à la forme d'onde (certains actifs haut de gamme, systèmes de stockage) ou lorsque la qualité du réseau électrique est particulièrement mauvaise (variations fréquentes, harmoniques).

Quelle autonomie attendre d'un onduleur 1000 VA ?

L'autonomie dépend de la charge réelle connectée : plus la charge est faible par rapport à la capacité nominale, plus l'autonomie est longue. À mi-charge (environ 50 %), un onduleur line-interactive 1000 VA peut typiquement assurer 15 à 30 minutes d'autonomie selon la capacité de sa batterie. Ces valeurs varient selon les modèles et l'état de vieillissement de la batterie ; se référer aux spécifications du fabricant pour les valeurs précises.
