Marquage et repérage

Marquage et repérage : identification des infrastructures réseau et télécom

Une infrastructure réseau bien repérée réduit les temps d'intervention lors des opérations de maintenance, limite les erreurs de brassage et facilite les audits. Le marquage et repérage intervient à plusieurs niveaux : identification des fibres individuelles dans une cassette d'épissures, repérage des câbles en baie ou en chambre de tirage, traçage des réseaux enterrés en surface, et marquage durable des équipements fixes (poteaux, chambres télécoms).

Le choix des consommables dépend du support à identifier, du diamètre des éléments à marquer, des conditions d'exposition (intérieur, extérieur, UV, humidité) et du niveau de permanence requis.

Les familles de marquage et repérage

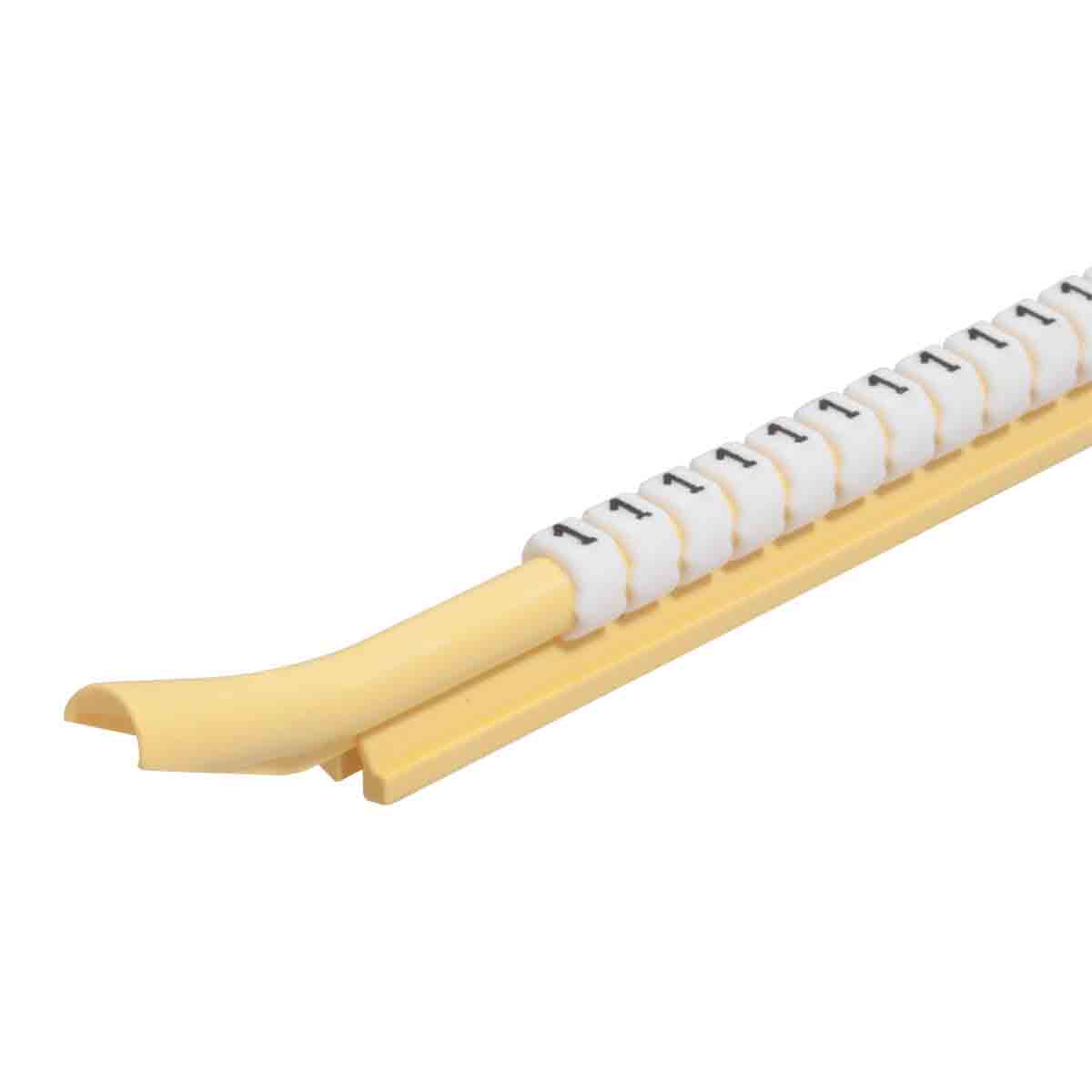

• Cavaliers de repérage : cavaliers Pliosnap à clips, codés par chiffres ou lettres, conçus pour s'adapter aux tubes, micromodules, cordons optiques et pigtails dans les boîtiers et armoires fibre optique — permettent un repérage sans outil par simple enclipsage

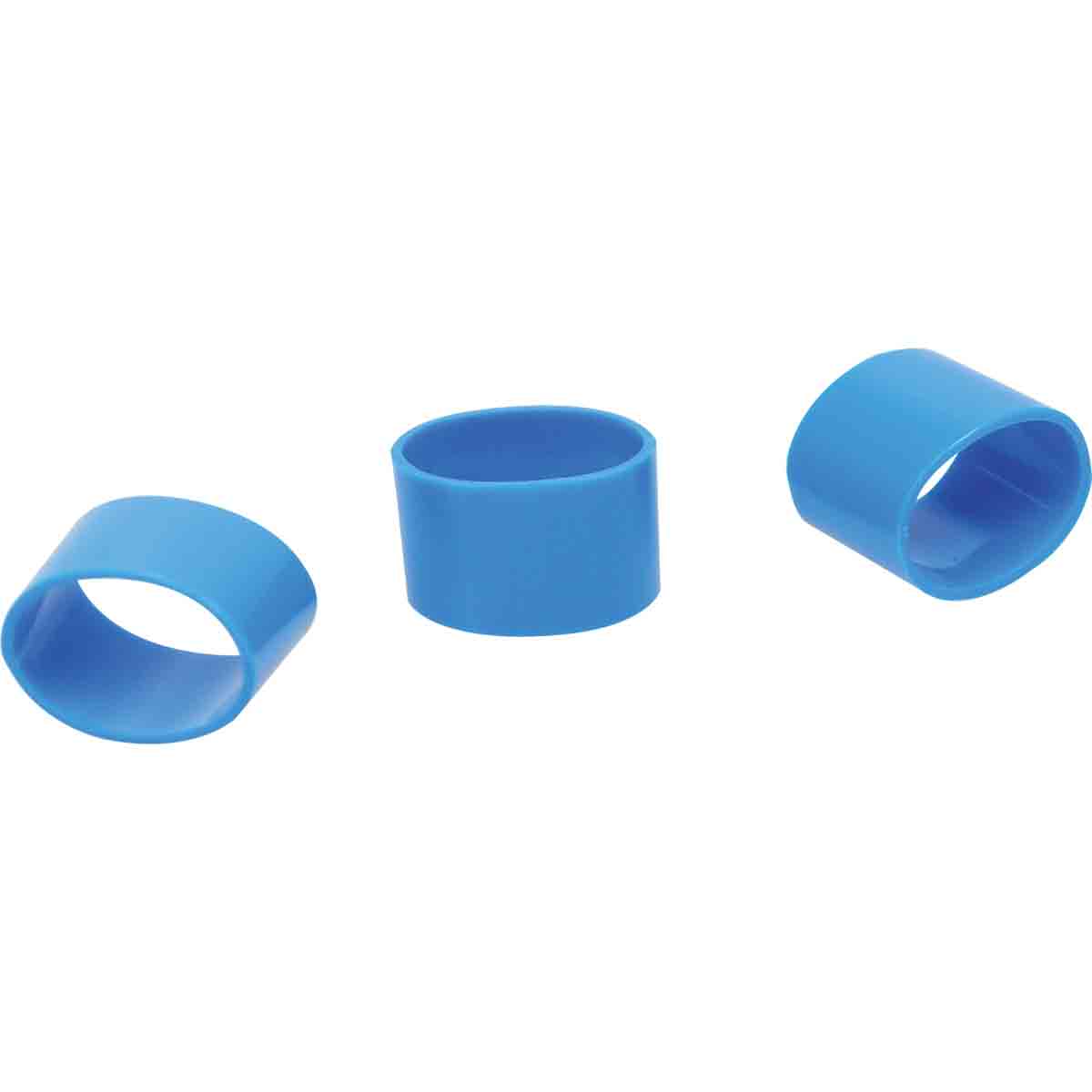

• Bagues de repérage : bagues PLIO Markers et OPTO Markers en PVC souple, disponibles en différents diamètres (de 0,2 mm de fibre nue à 16 mm de câble) et en plusieurs couleurs pour la codification chromatique ; résistantes aux conditions d'utilisation courantes

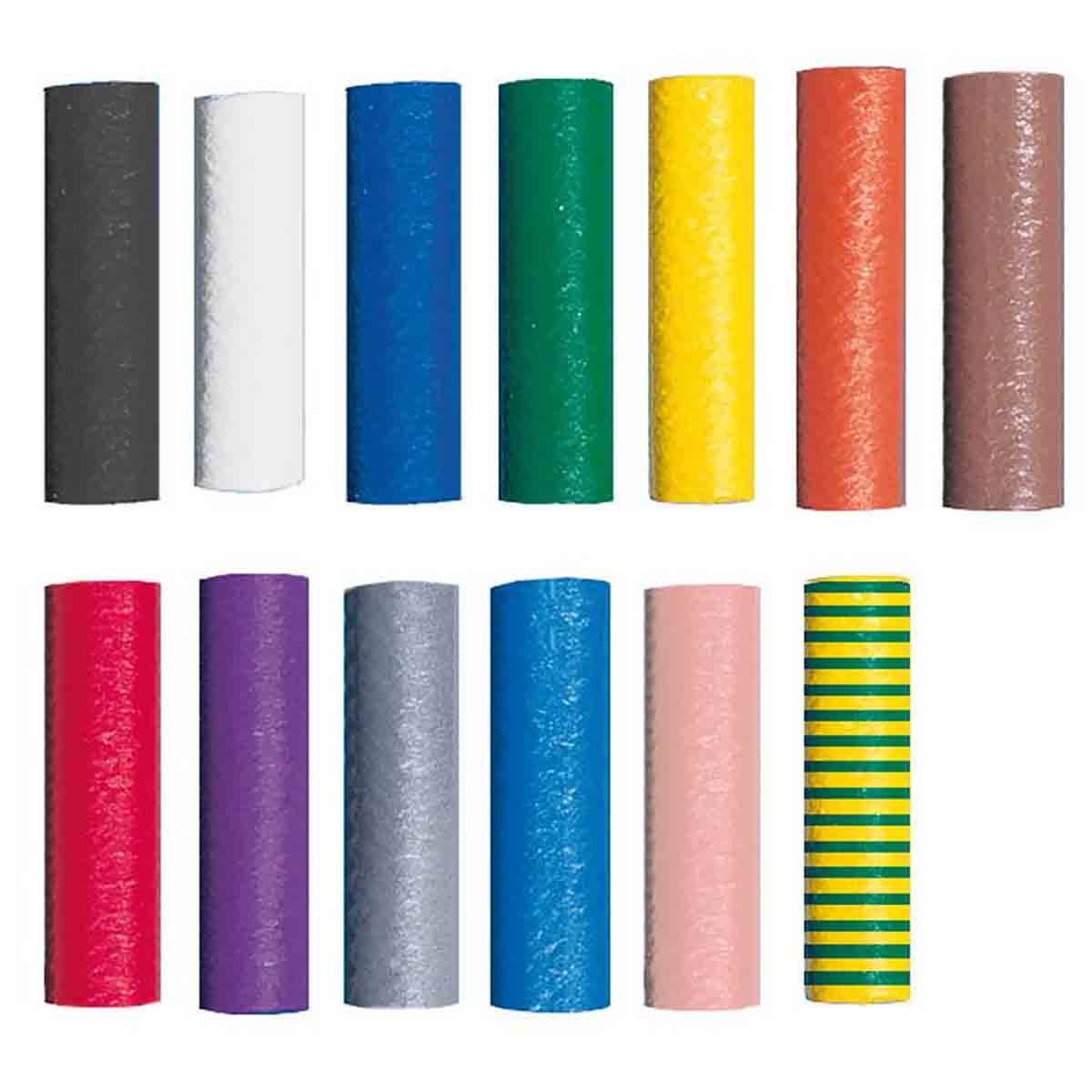

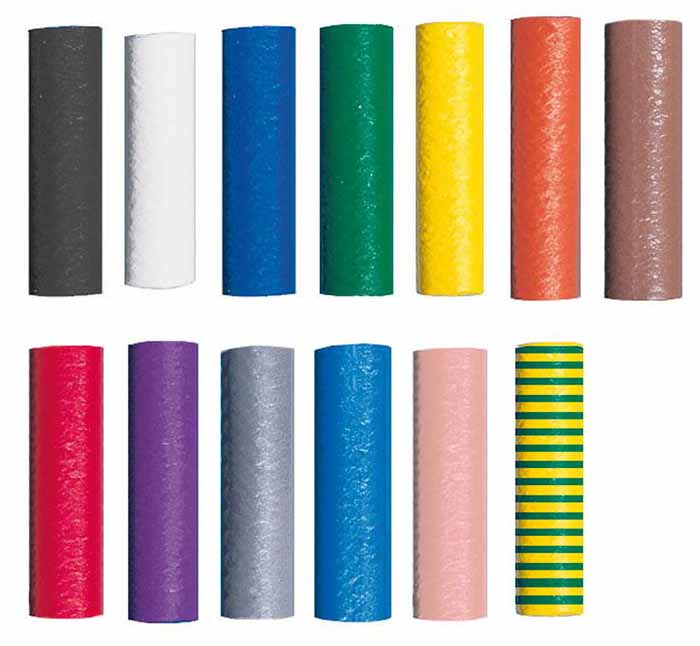

• Manchons Hélavia : manchons en polychloroprène pour la protection et l'identification des extrémités de câbles électriques et fibre, résistants à la corrosion et à l'abrasion

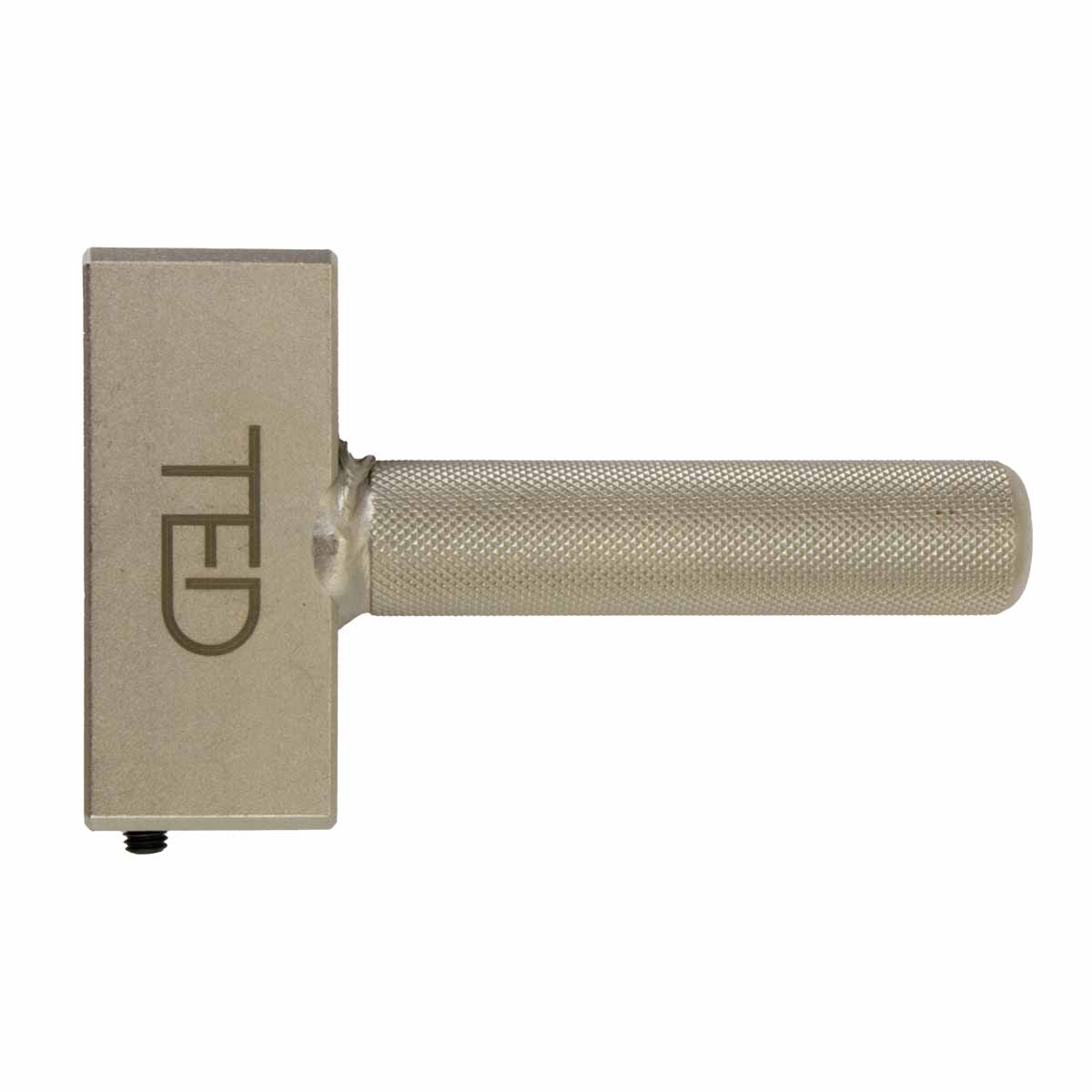

• Jeux de frappe et marquage manuel : jeux de caractères métalliques (lettres, chiffres) et porte-caractères pour le marquage à froid par frappe sur poteaux, chambres et équipements métalliques — marquage permanent et résistant aux intempéries

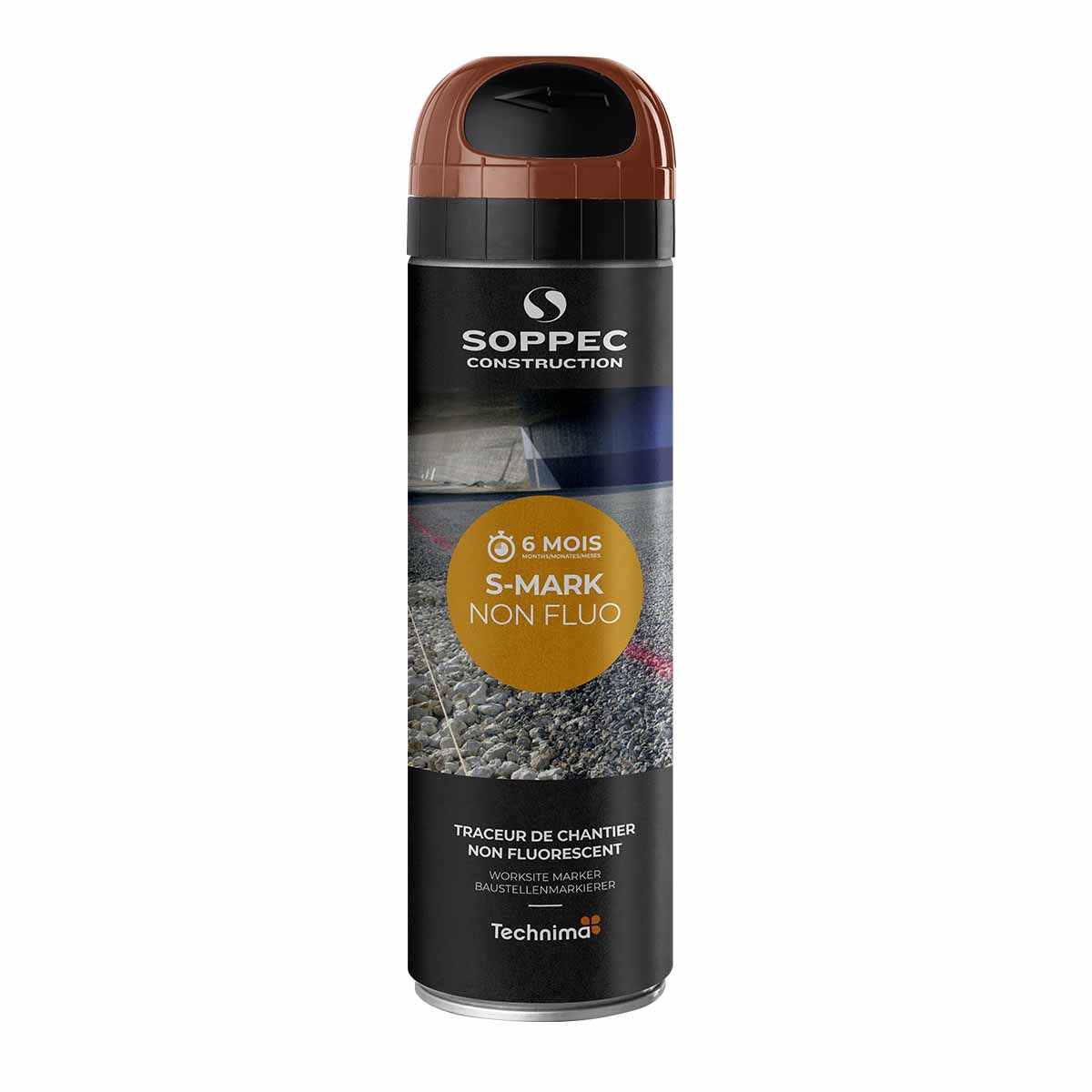

• Bombes de traçage : traceurs en aérosol fluorescents pour le marquage temporaire au sol sur chantier (voirie, topographie, signalisation de tranchées) ; tenue variable selon les formulations (plusieurs semaines à plusieurs mois)

Comment choisir ses consommables de marquage et repérage ?

Plusieurs critères orientent le choix selon l'application visée :

• Diamètre de l'élément à repérer : les bagues OPTO Markers couvrent les très petits diamètres (fibre nue, micromodule) ; les bagues PLIO Markers et les manchons s'adaptent aux câbles de plus grand diamètre
• Type de codification : codification par couleur (bagues colorées), par chiffre ou lettre (cavaliers Pliosnap, bagues alphanumériques), ou par texte libre (marqueurs permanents, pochoirs)
• Permanence du marquage : les jeux de frappe à froid produisent un marquage indélébile sur métal ; les bombes de traçage sont temporaires ; les bagues PVC et cavaliers sont repositionnables ou semi-permanents
• Environnement d'utilisation : intérieur (armoire, baie) ou extérieur (poteau, chambre, surface routière) — les étiquettes PEHD résistantes aux UV et aux intempéries conviennent à l'extérieur ; les bagues PVC s'utilisent en tout contexte
• Quantité et conditionnement : les bagues et cavaliers sont vendus par lots de 100 à 1 000 unités selon les références, adaptés aux chantiers de déploiement à grande échelle

Questions fréquentes

Quelle est la différence entre les bagues PLIO Markers et OPTO Markers ?

Les bagues OPTO Markers sont conçues pour les très petits diamètres : fibres nues, micromodules et cordons optiques fins. Les bagues PLIO Markers couvrent des diamètres plus importants et s'utilisent sur des câbles, tubes et fils de plus grande section.

Les cavaliers Pliosnap sont-ils réutilisables ?

Les cavaliers Pliosnap sont conçus pour un enclipsage rapide et peuvent en principe être retirés et repositionnés, bien que leur durabilité à la dépose répétée dépende de l'usage.

Les bombes de traçage sont-elles adaptées au marquage sur chaussée bituminée ?

Oui, les bombes de traçage de chantier sont formulées pour adhérer sur la plupart des surfaces extérieures : bitume, béton, gazon. La durée de tenue varie selon la formulation et l'exposition aux intempéries et au trafic.

Comment marquer durablement un poteau télécom en béton ou en bois ?

Le marquage à froid avec des jeux de caractères à frapper permet un marquage permanent et résistant aux intempéries sur béton, bois et métal. Les étiquettes PEHD fixées mécaniquement constituent également une solution durable pour l'extérieur.

Quel marqueur utiliser pour identifier des câbles en intérieur ?

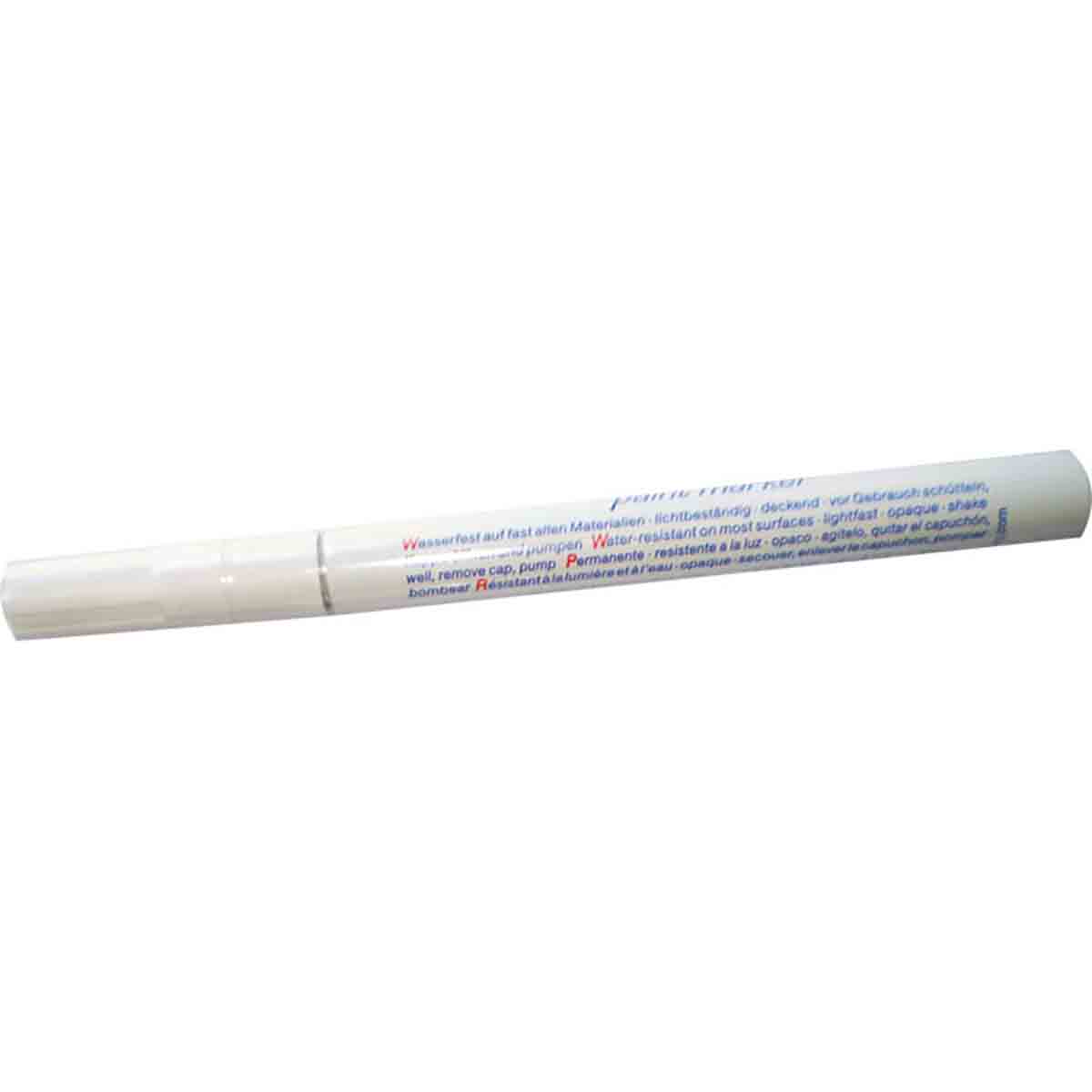

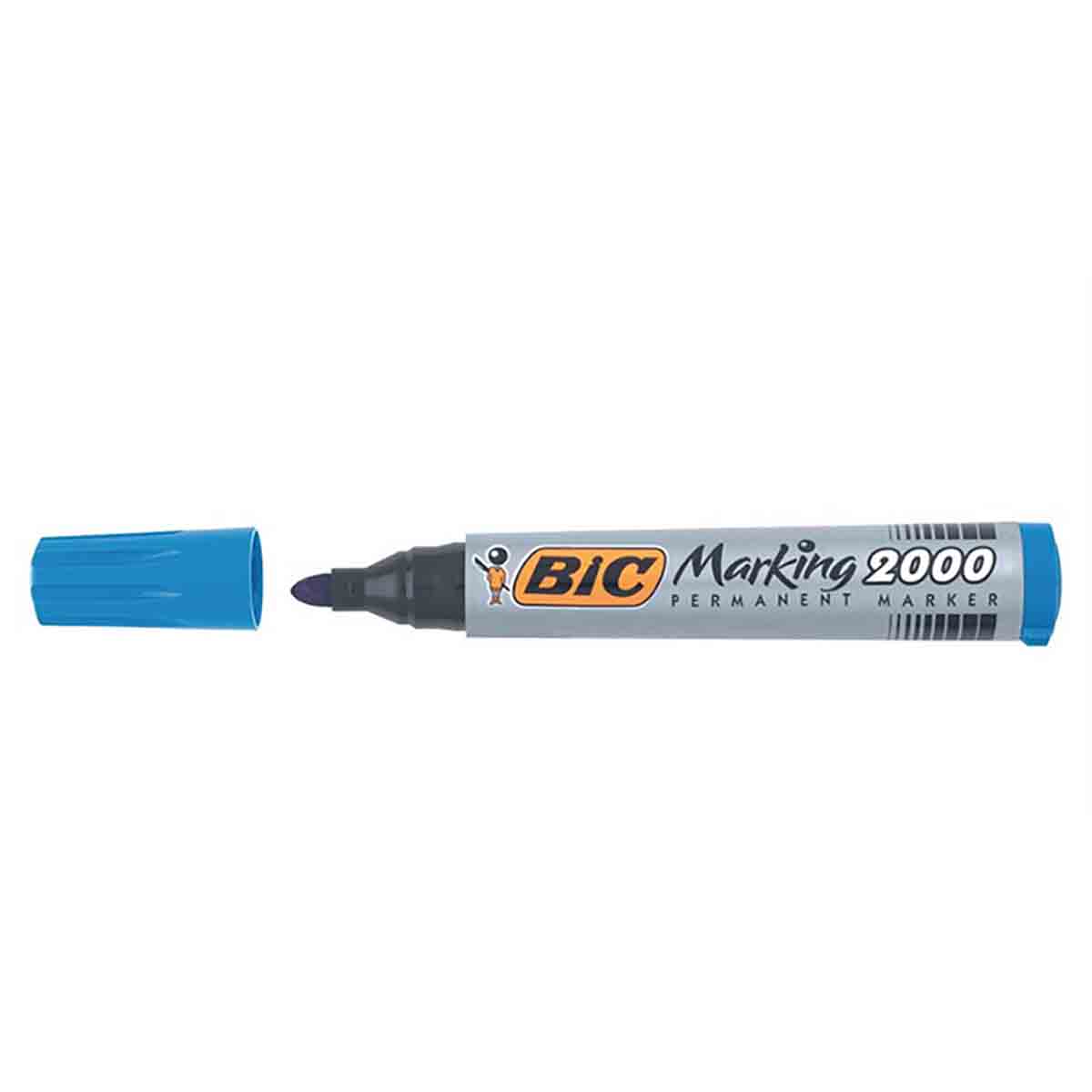

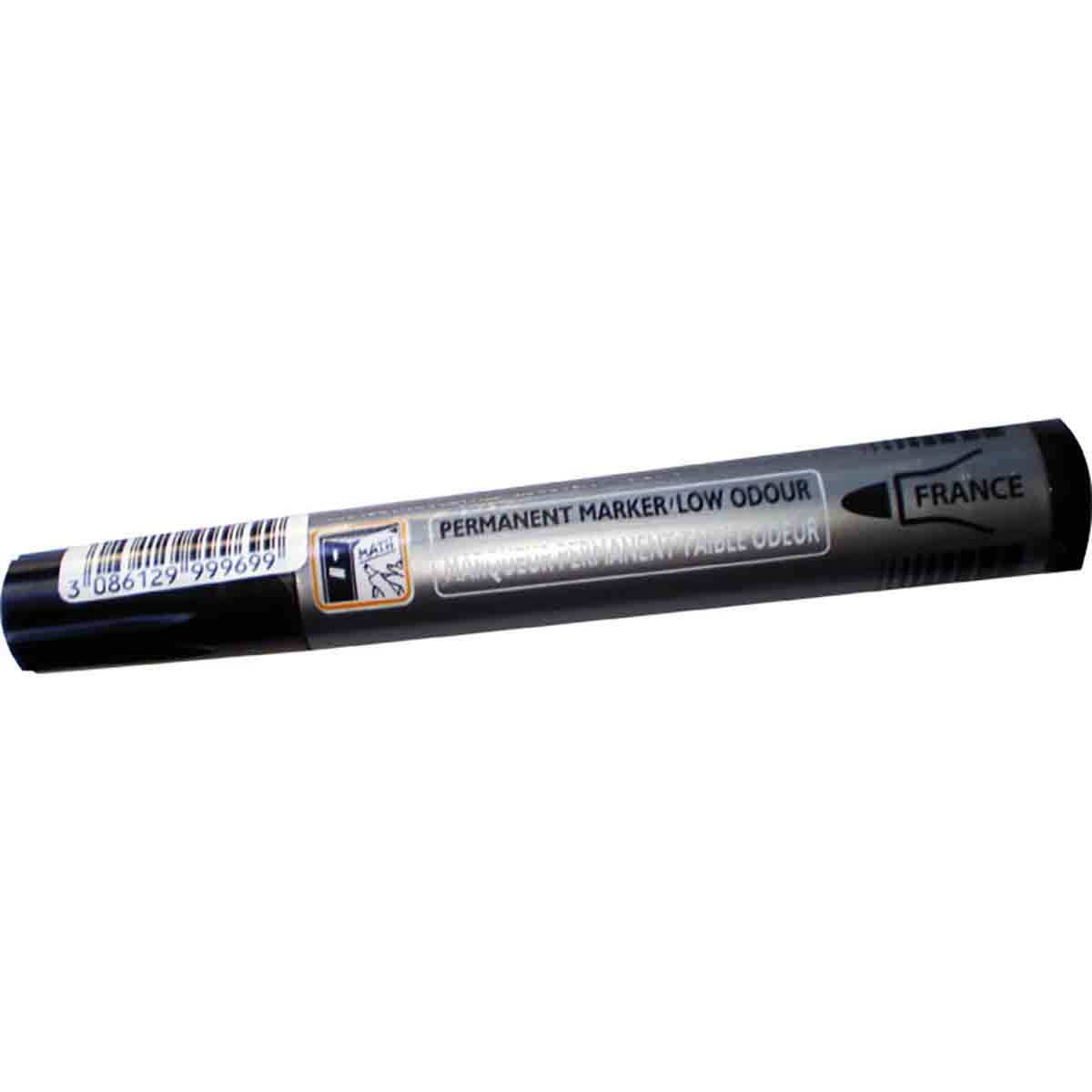

Un marqueur permanent à encre à base d'alcool convient à la plupart des surfaces (gaine PVC, PO, métal). Pour les installations structurées, les étiquettes imprimables ou les bagues codées par couleur et numéro offrent un repérage plus lisible et standardisé.
