IEC LOCK

IEC Lock : cordons secteur à verrouillage mécanique pour infrastructures IT

Dans une salle serveurs ou une baie de brassage, la déconnexion accidentelle d'un cordon d'alimentation peut provoquer l'arrêt non planifié d'un serveur, d'un PDU ou d'un équipement réseau critique. Les cordons IEC Lock répondent à ce risque par un système de verrouillage mécanique breveté : le connecteur C13 ou C19 se clipse sur la prise C14 ou C20 standard et ne peut être retiré qu'en appuyant sur un ergot de déverrouillage.

La gamme IEC Lock propose également une version Lock+ (avec cage sur le connecteur C13) offrant un verrouillage renforcé sur les barrettes PDU dont les prises sont légèrement récalcitrantes à la version standard.

Les familles de produits IEC Lock

• Cordons 2P+T FR / C13 : fiche française vers connecteur IEC C13 verrouillable, longueurs et couleurs variées — connexion d'équipements IT sur prises murales ou PDU rail DIN standard

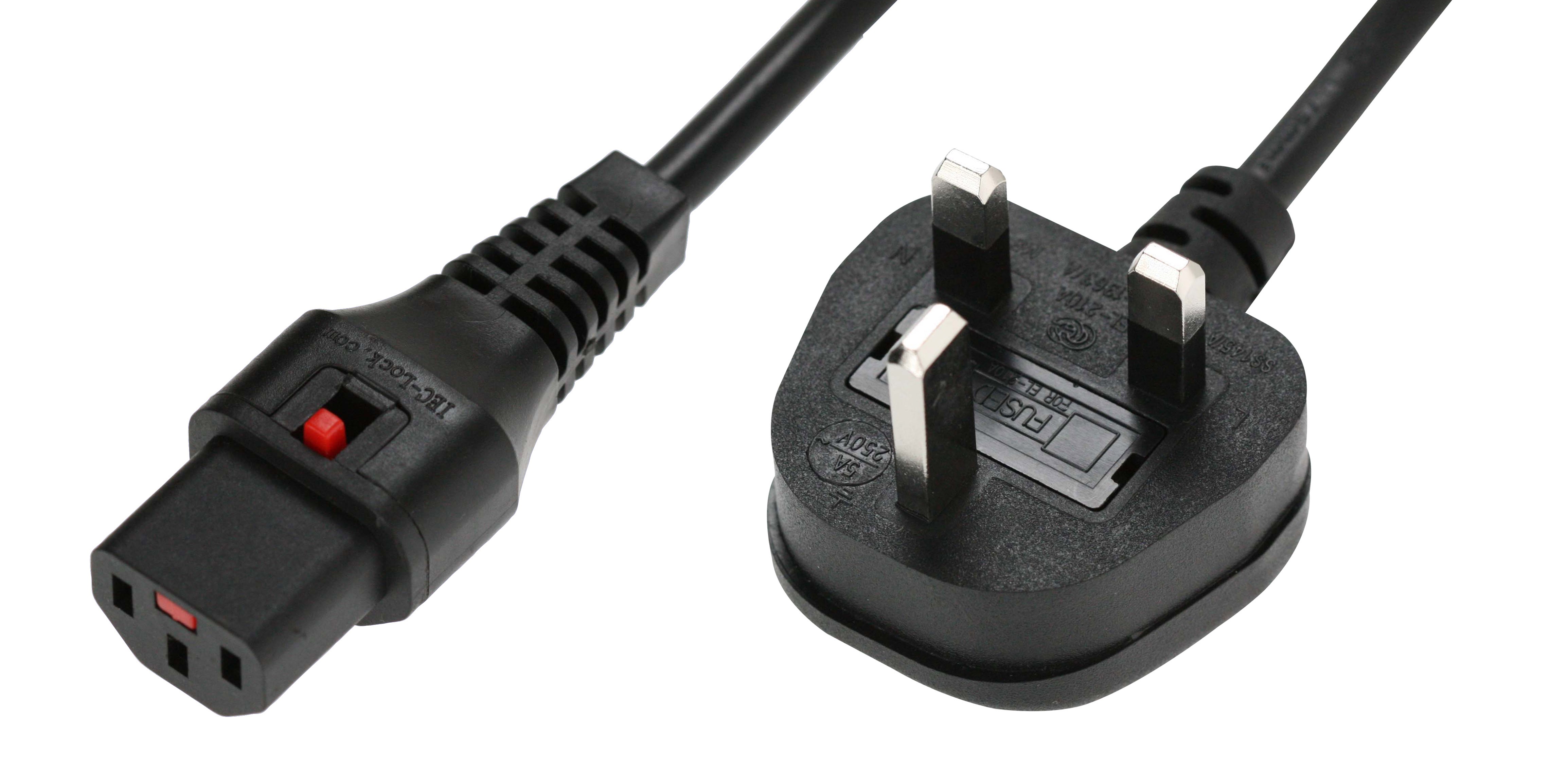

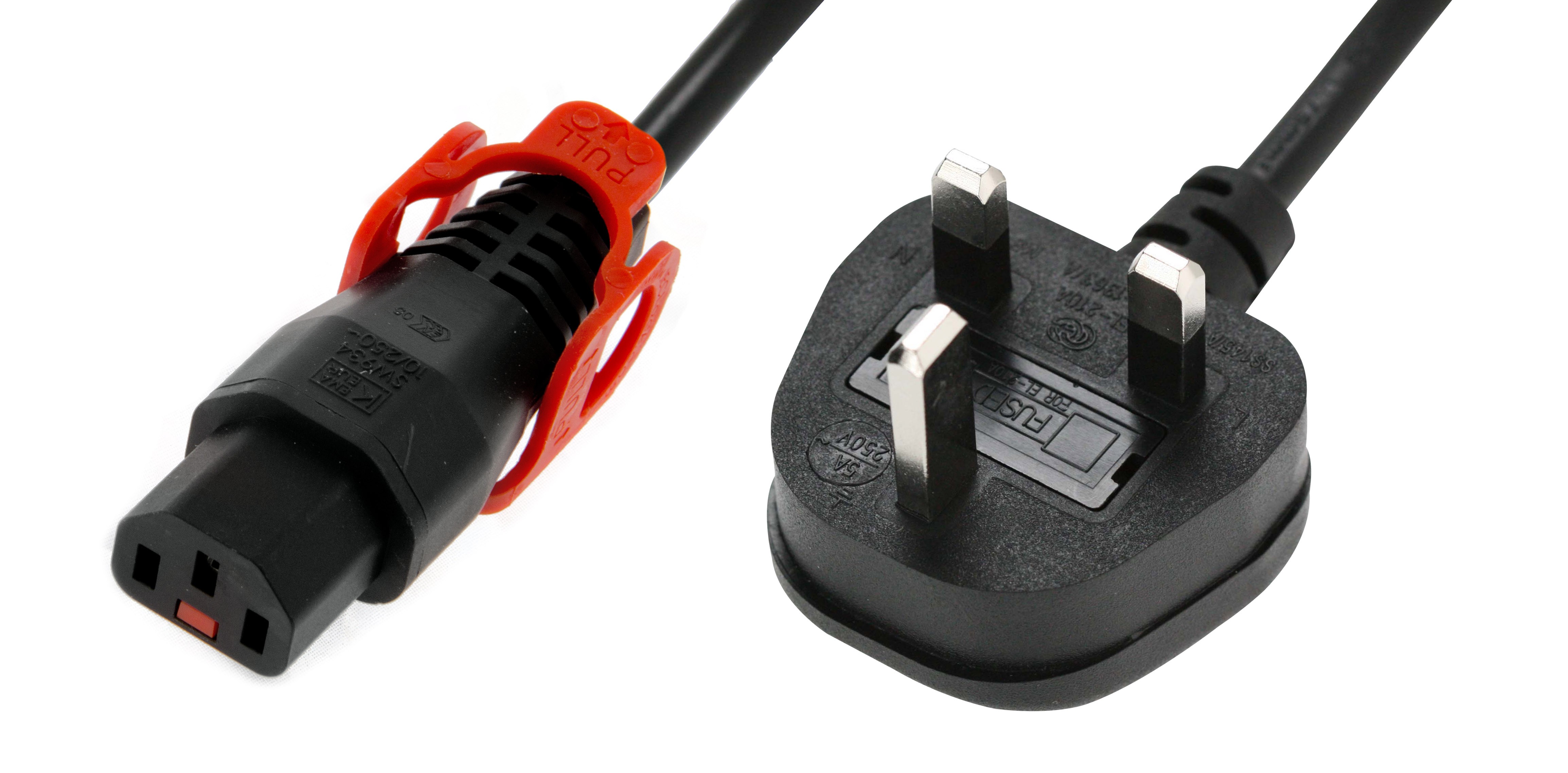

• Cordons 2P+T UK / C13 : fiche britannique (BS1363) vers C13 — pour les équipements en environnement UK

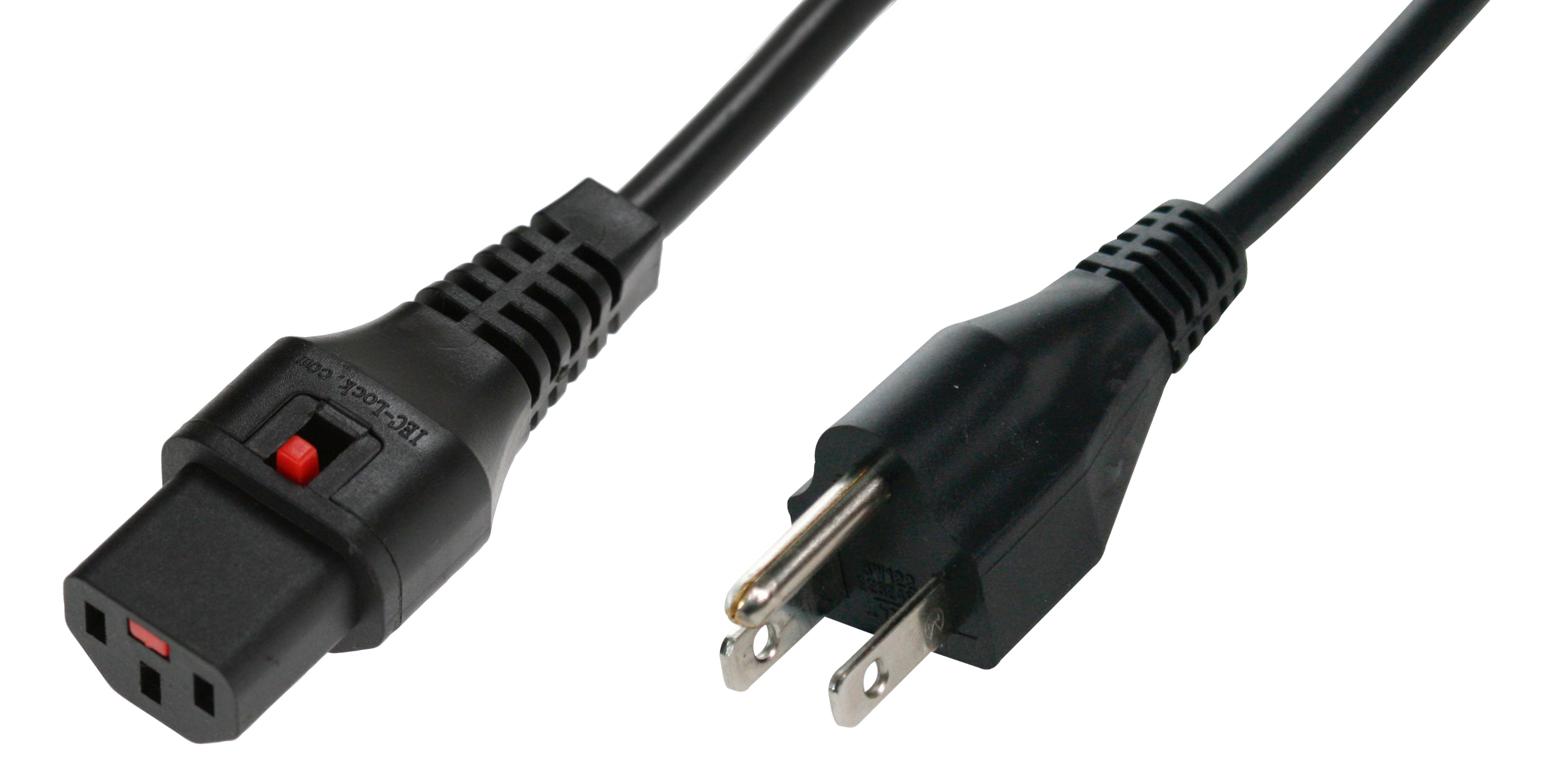

• Cordons 2P+T US / C13 : fiche NEMA 5-15P vers C13 — pour les équipements d'origine nord-américaine

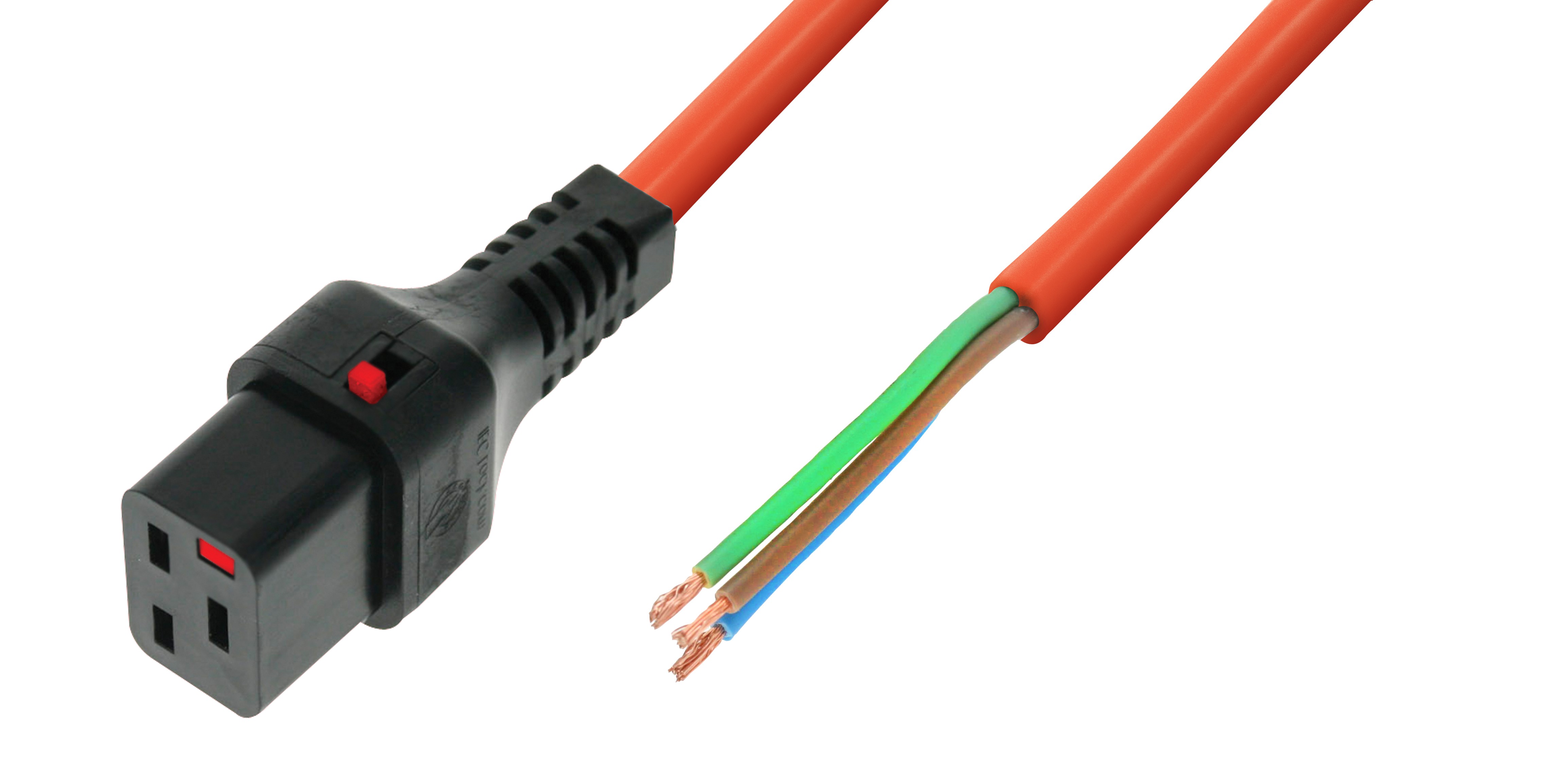

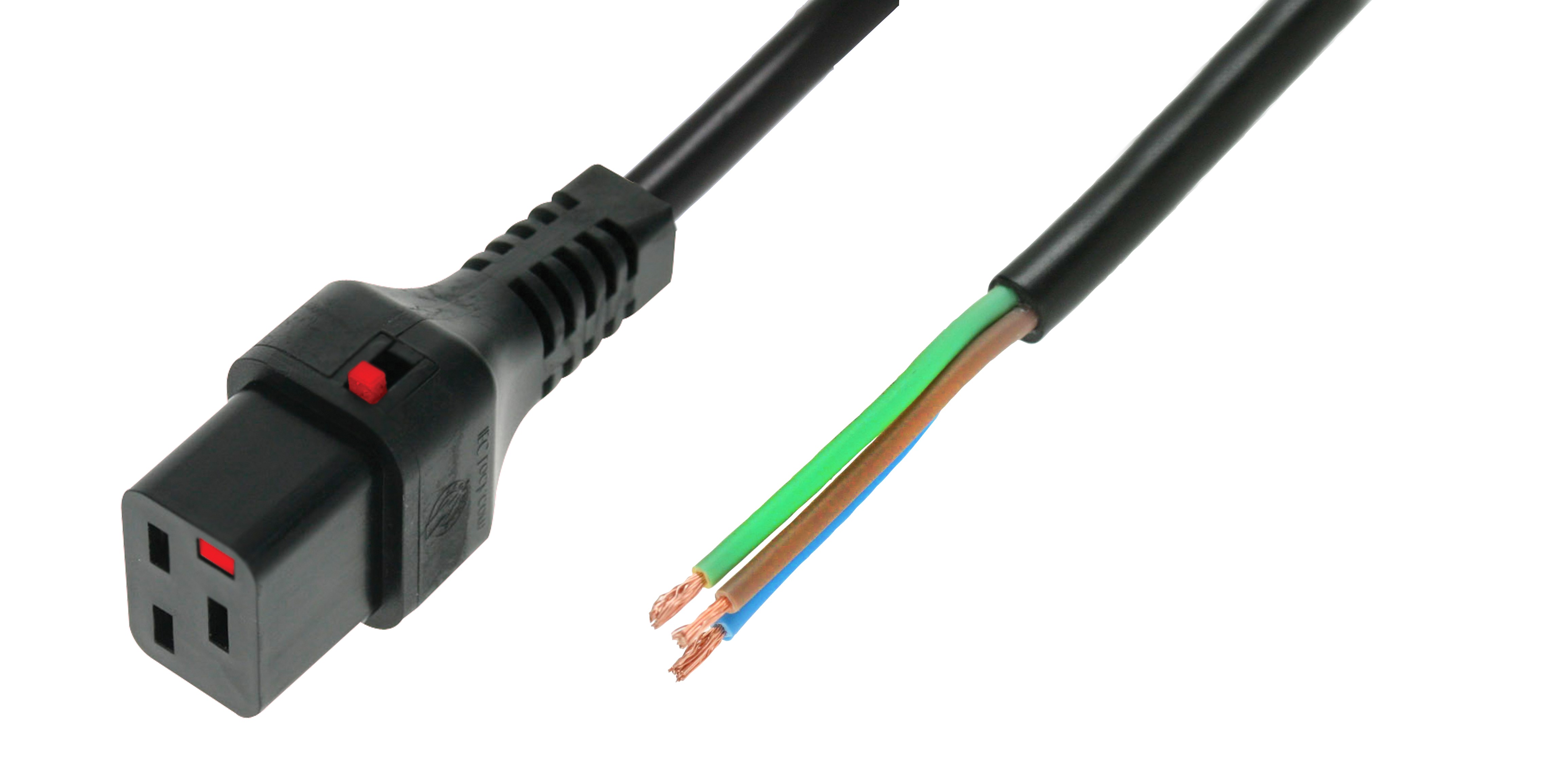

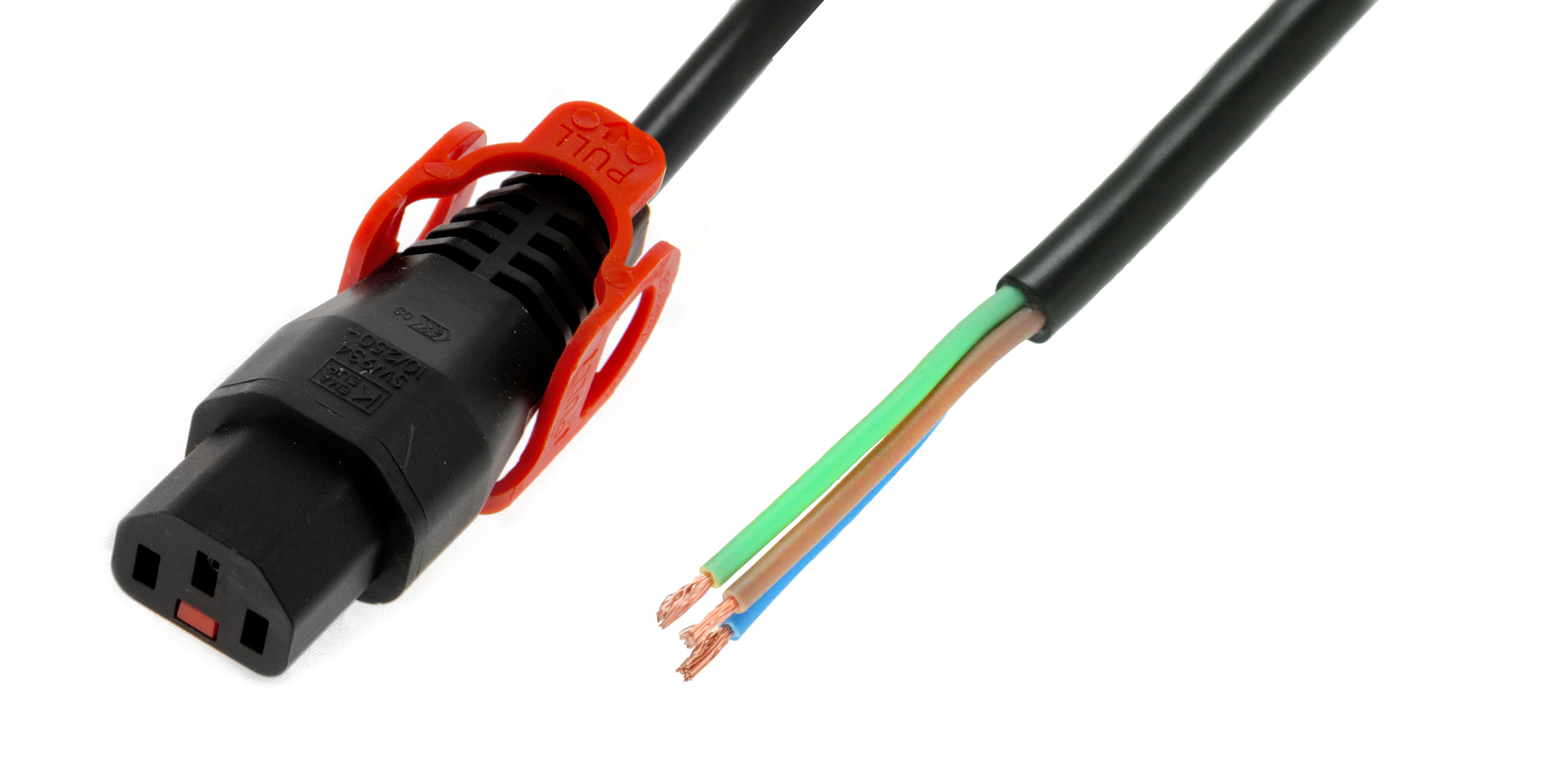

• Cordons dénudés / C13 : extrémité à raccorder sur borne, pour câblage sur mesure en coffret ou PDU

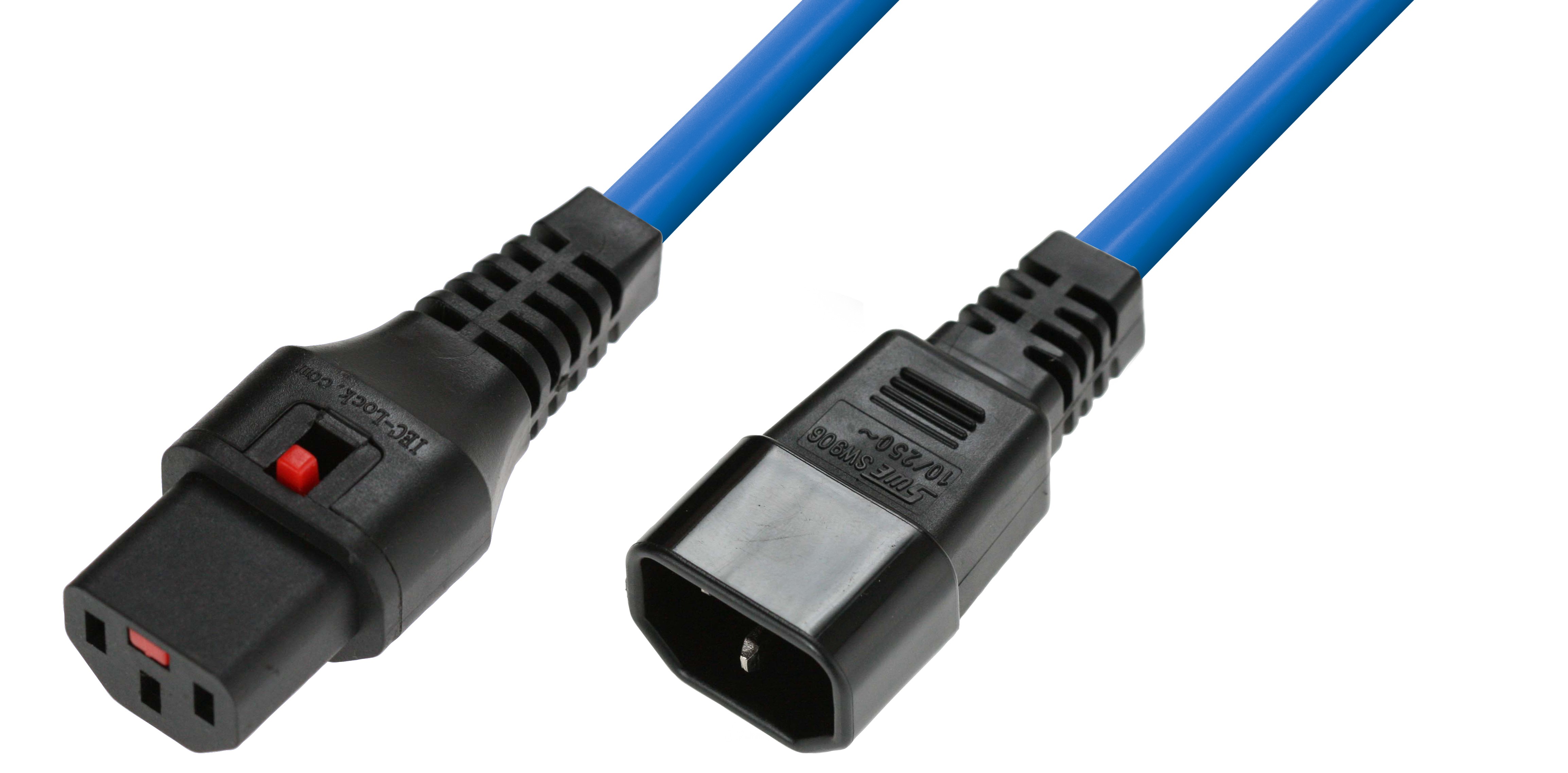

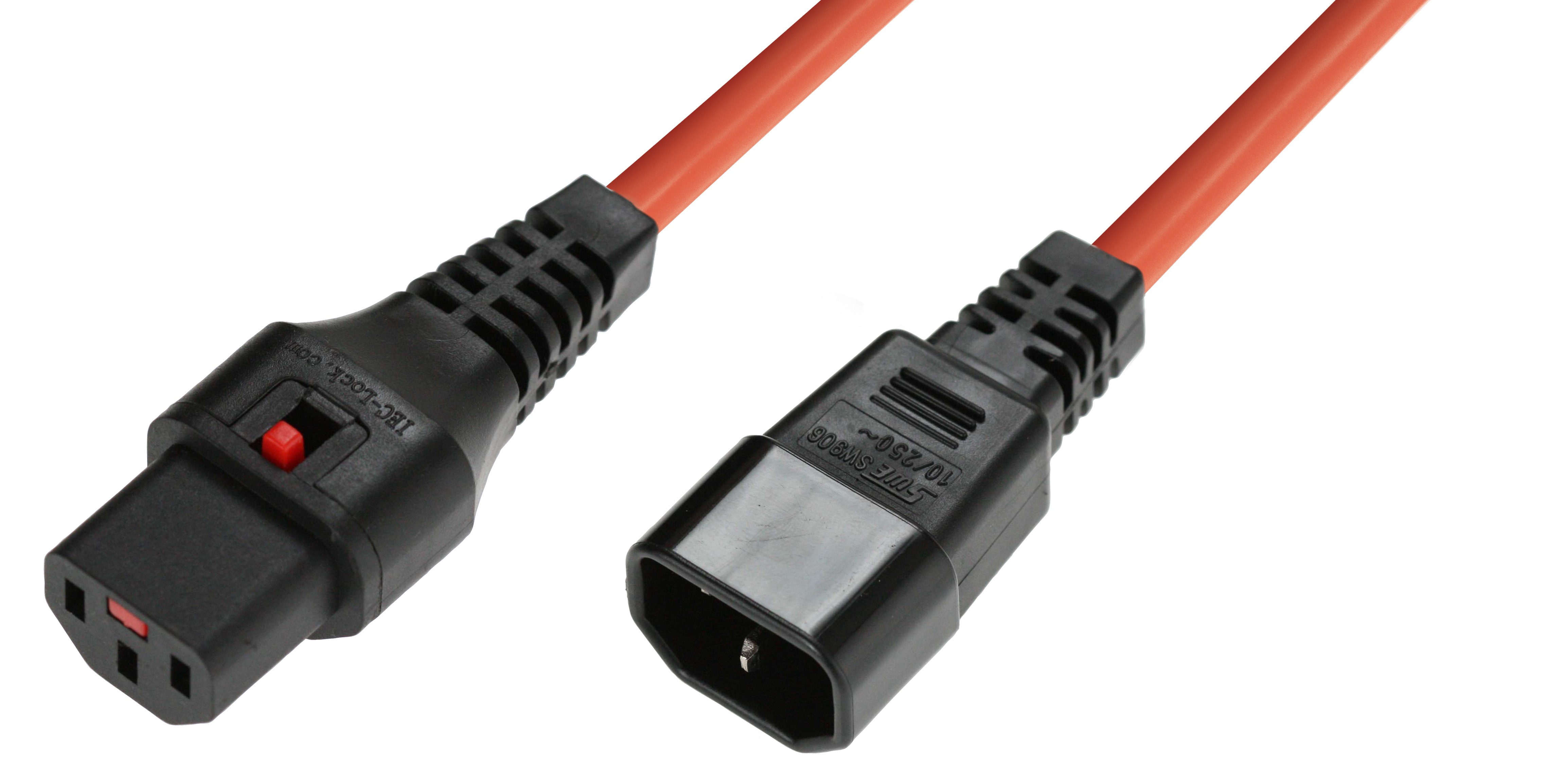

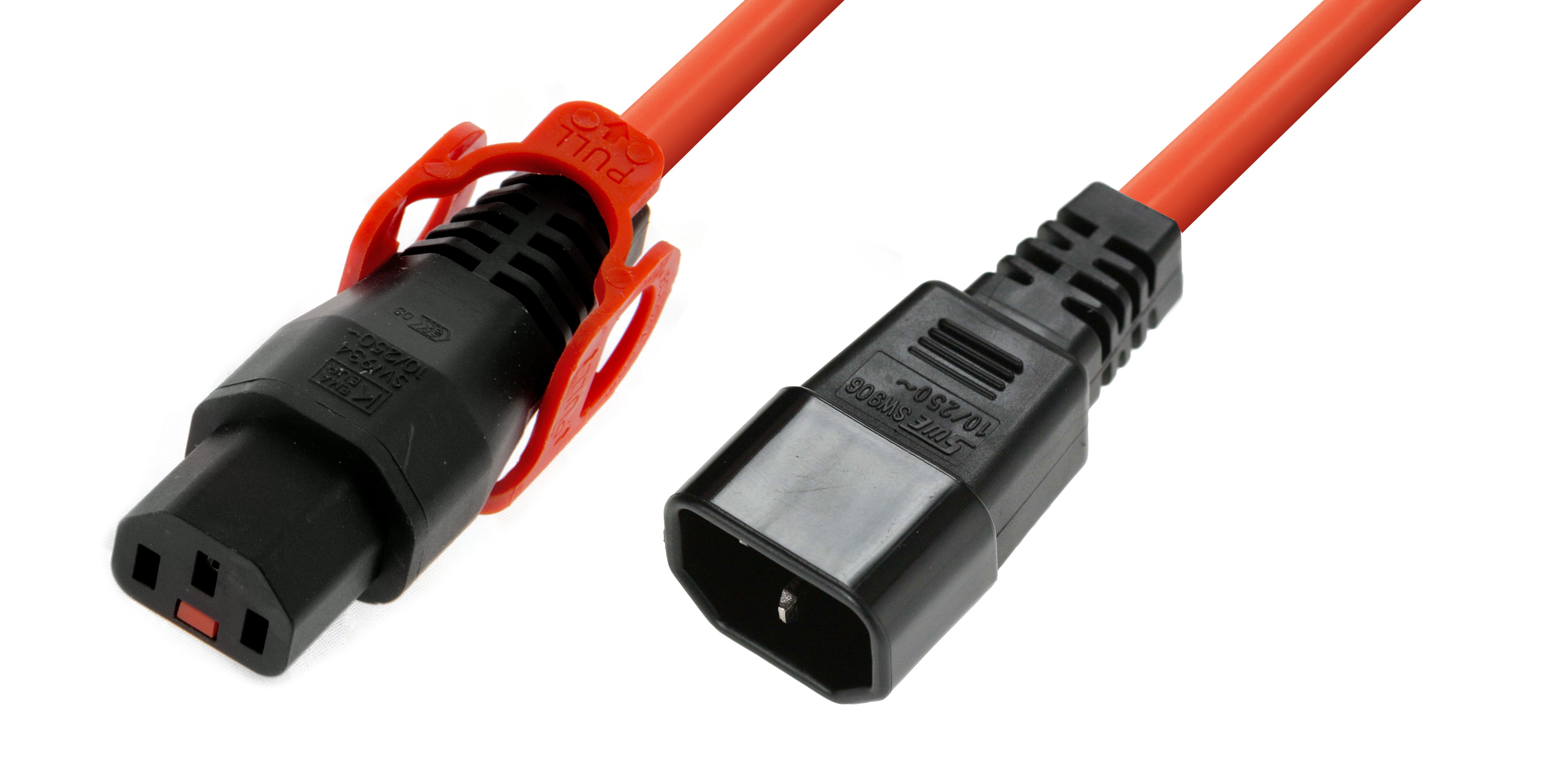

• Rallonges C13 / C14 : prolongation de cordon entre un C14 mâle et un C13 Lock femelle — permet de décaler l'alimentation sans changer le câble existant

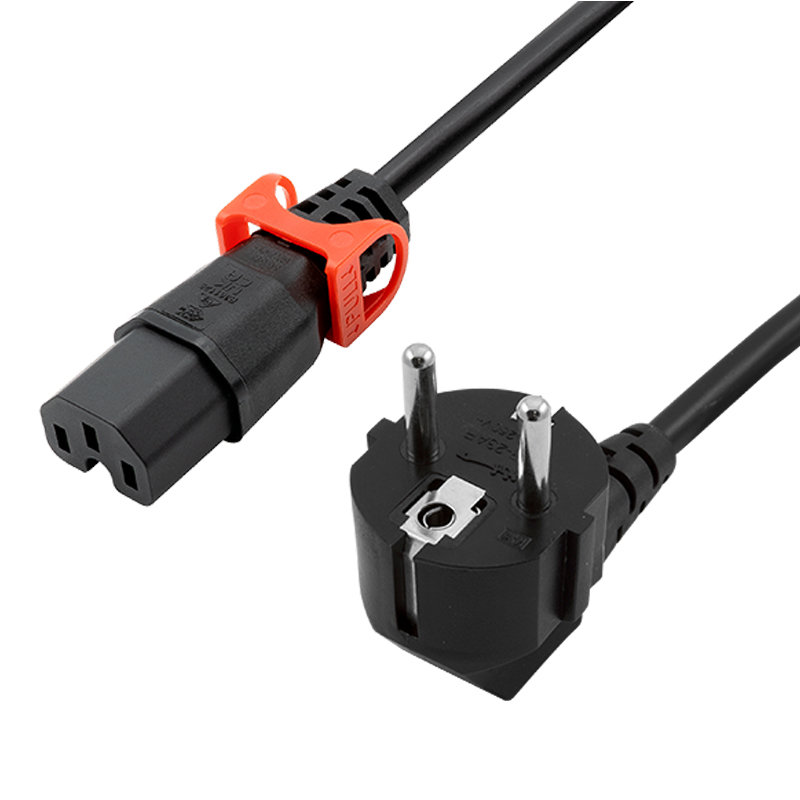

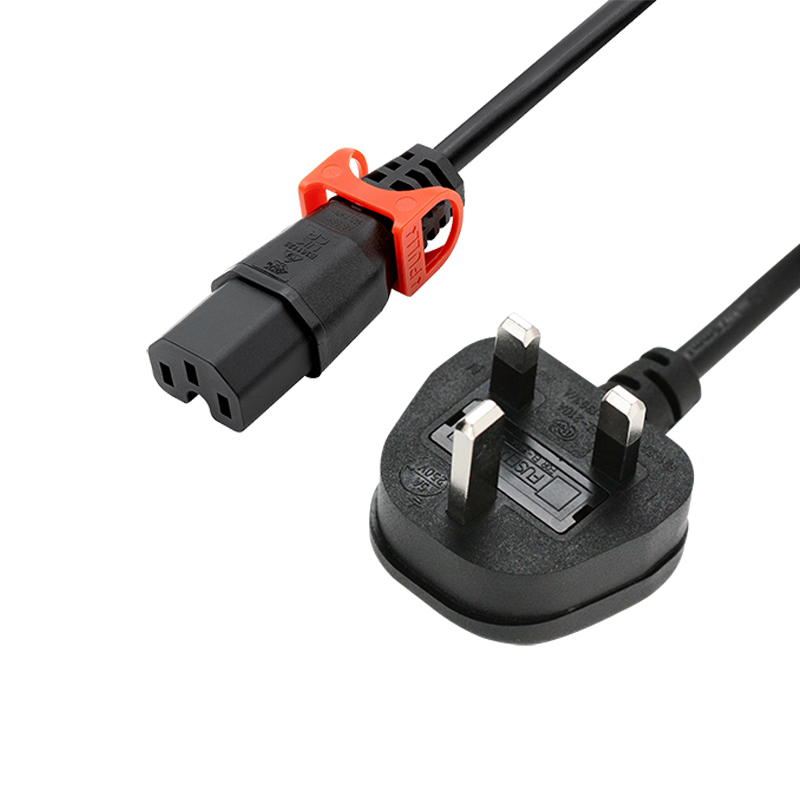

• Cordons FR, UK / C15 : variante C15 (tolérant des températures légèrement plus élevées que le C13), notamment pour certains équipements actifs

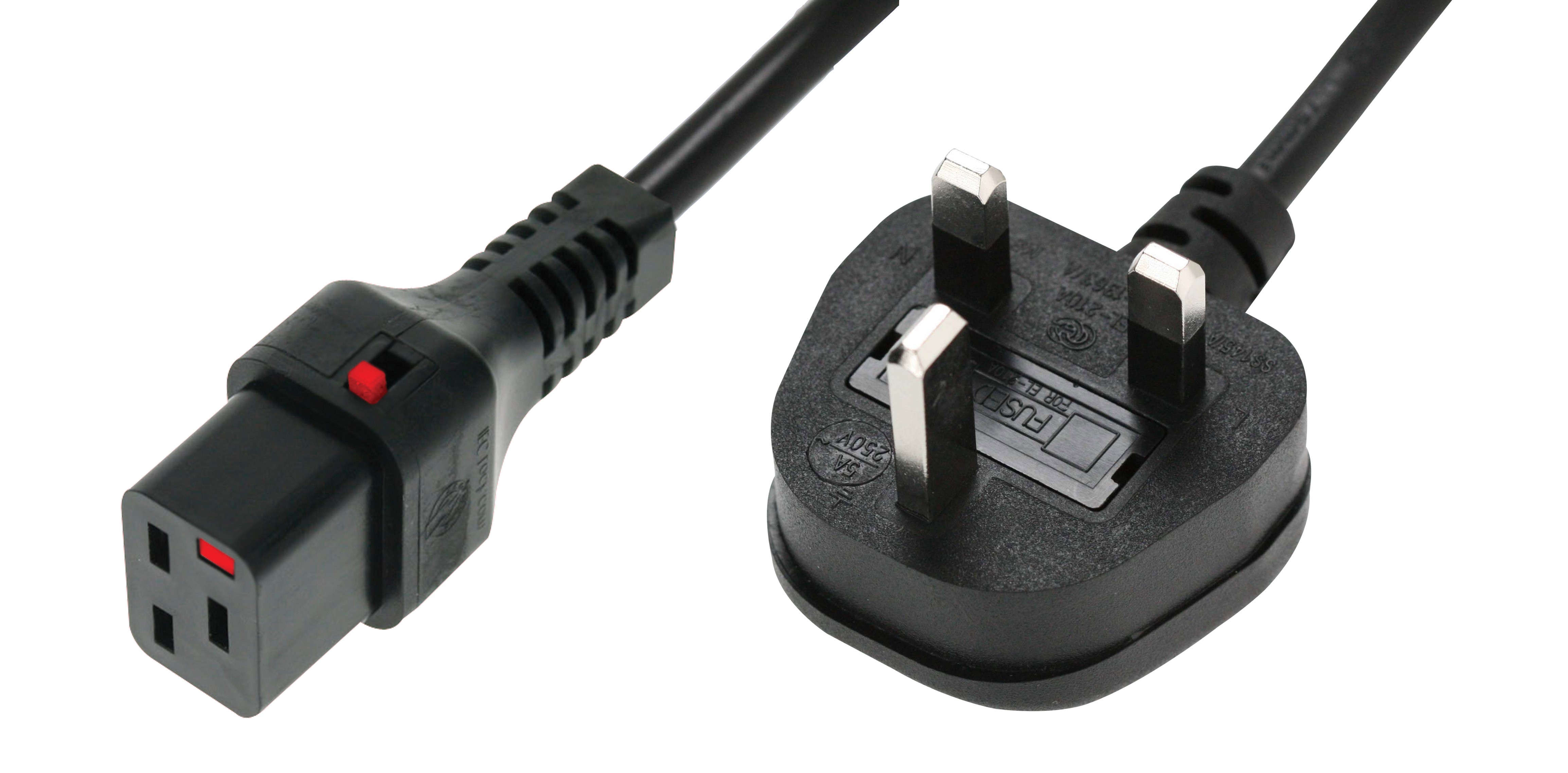

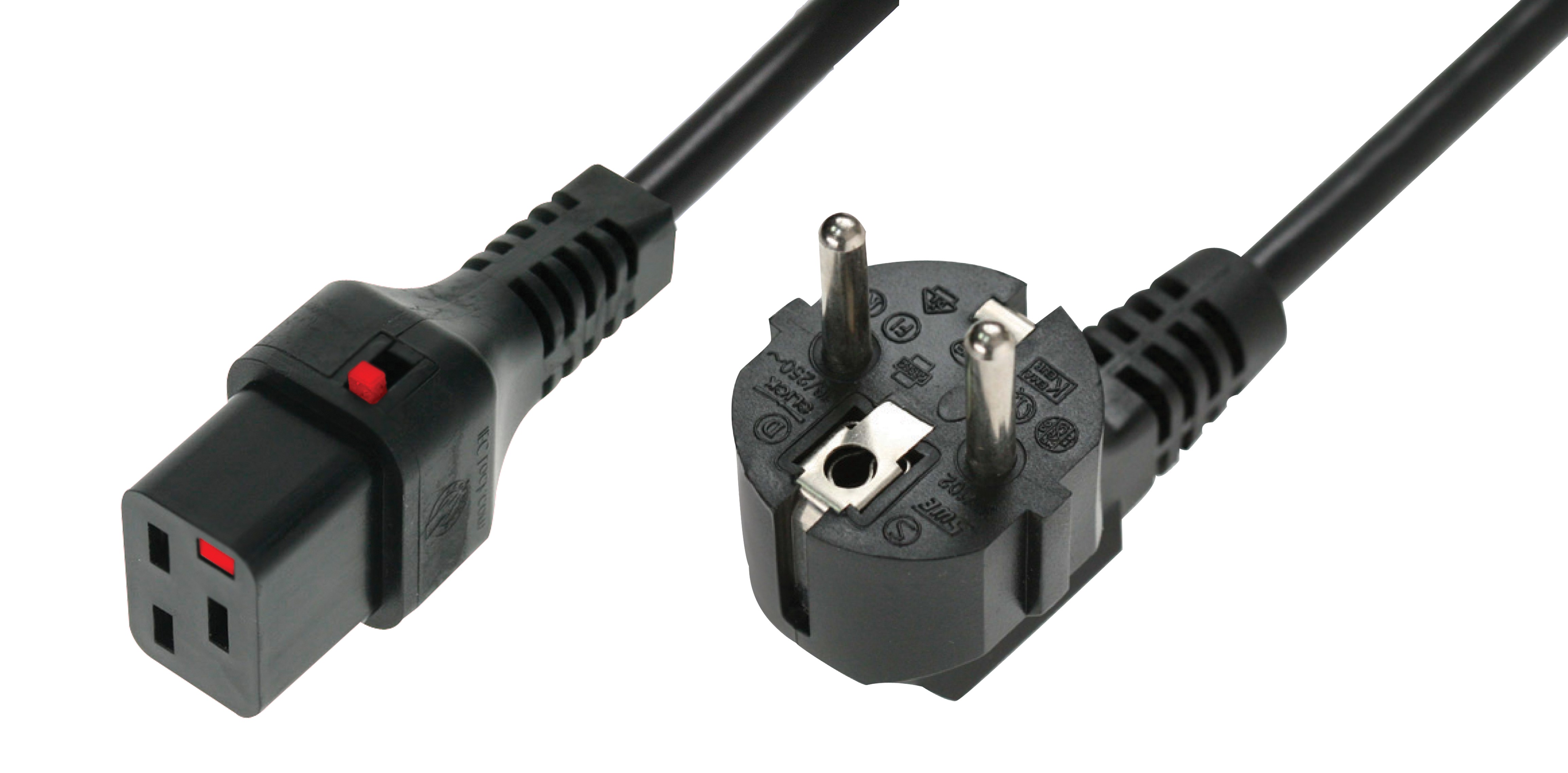

• Cordons FR, UK / C19 : pour les équipements haute puissance (serveurs lames, UPS, PDU 16/32 A) équipés d'entrée C20

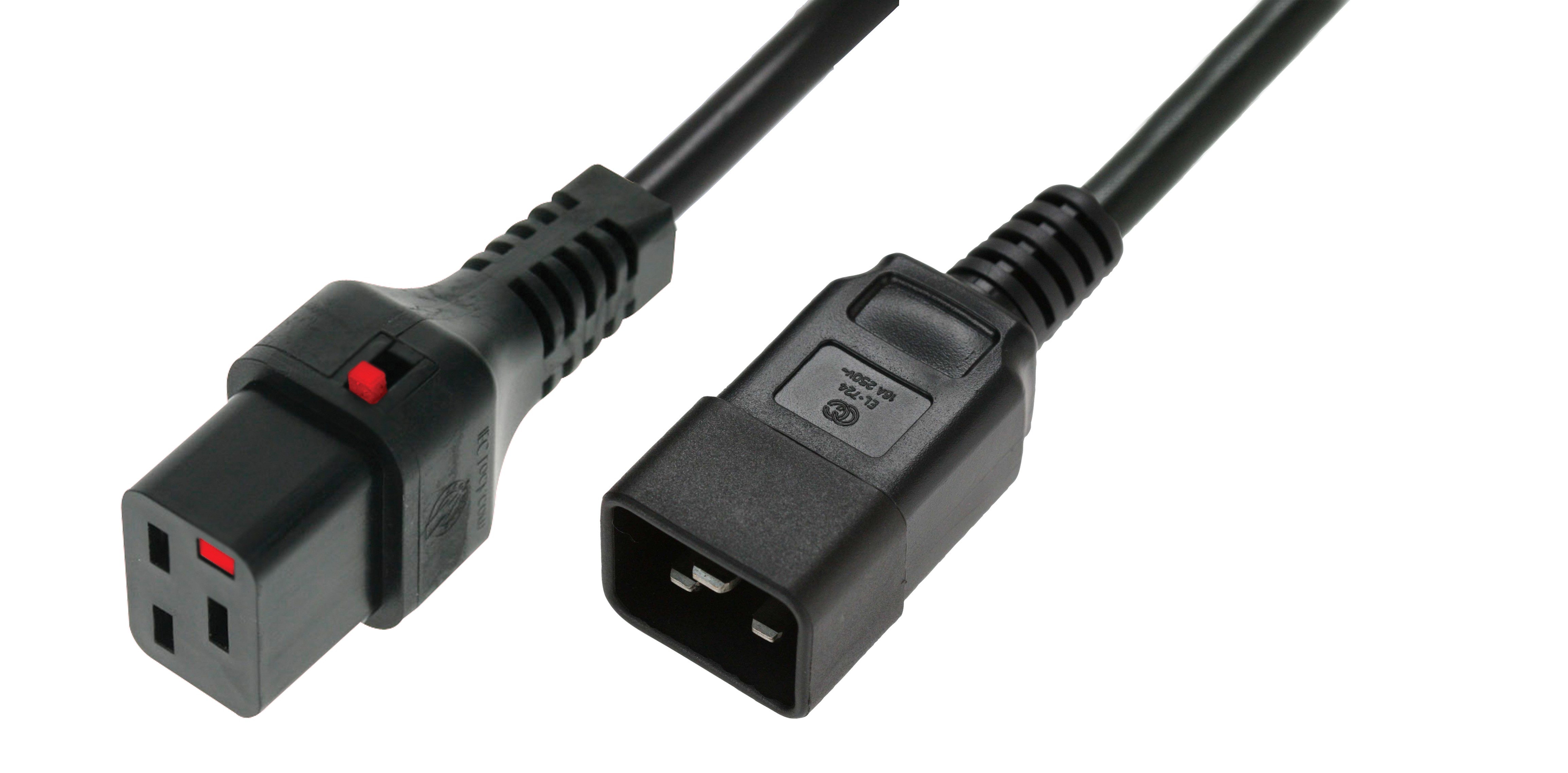

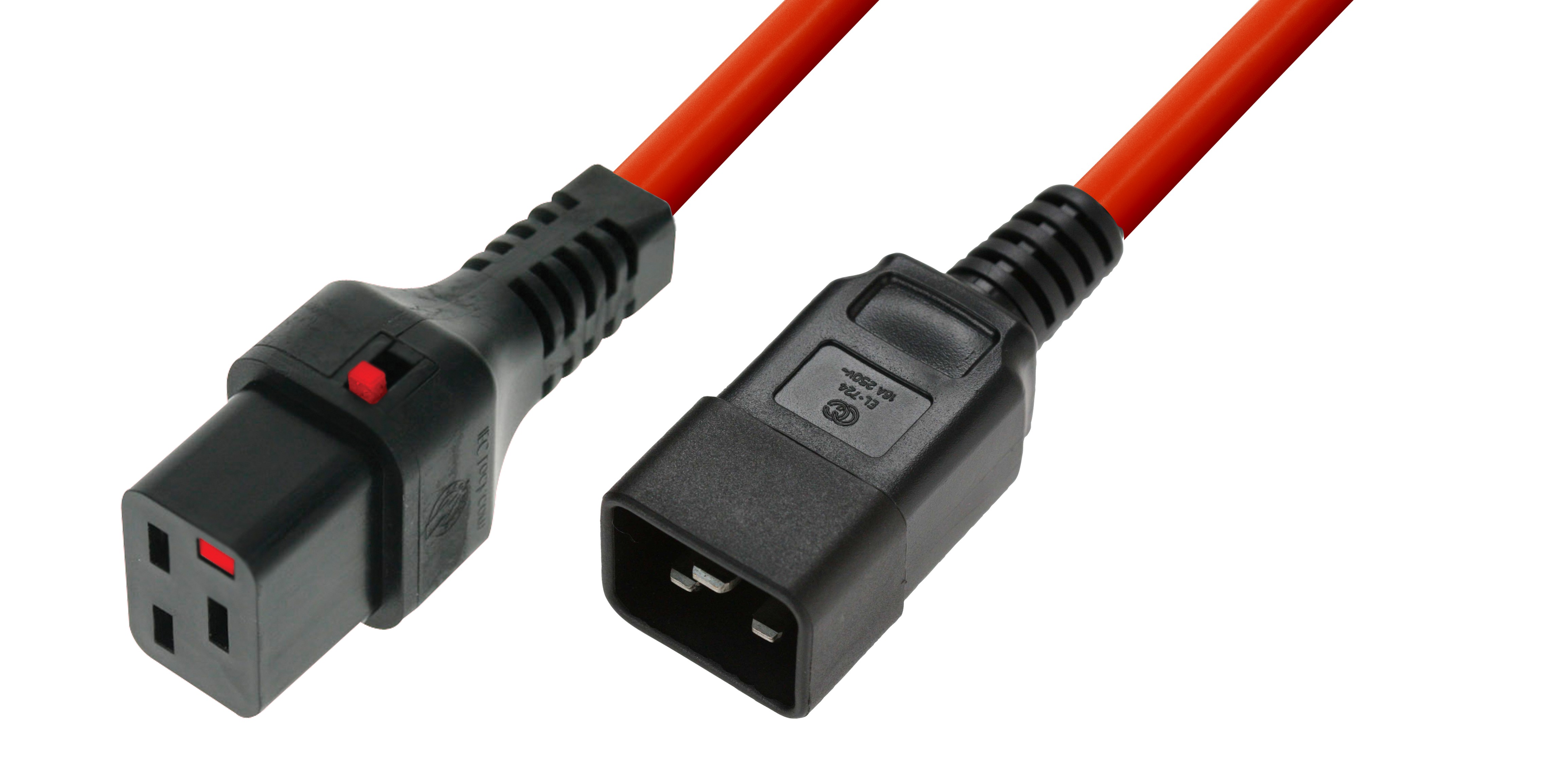

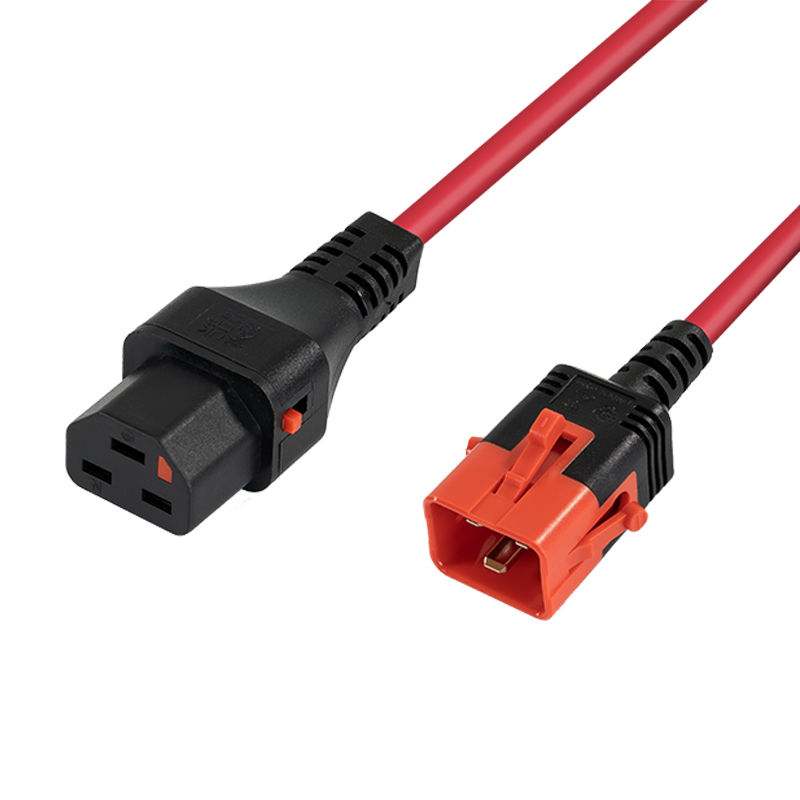

• Rallonges C19 / C20 et C20 / C21 : extensions pour appareils haute intensité

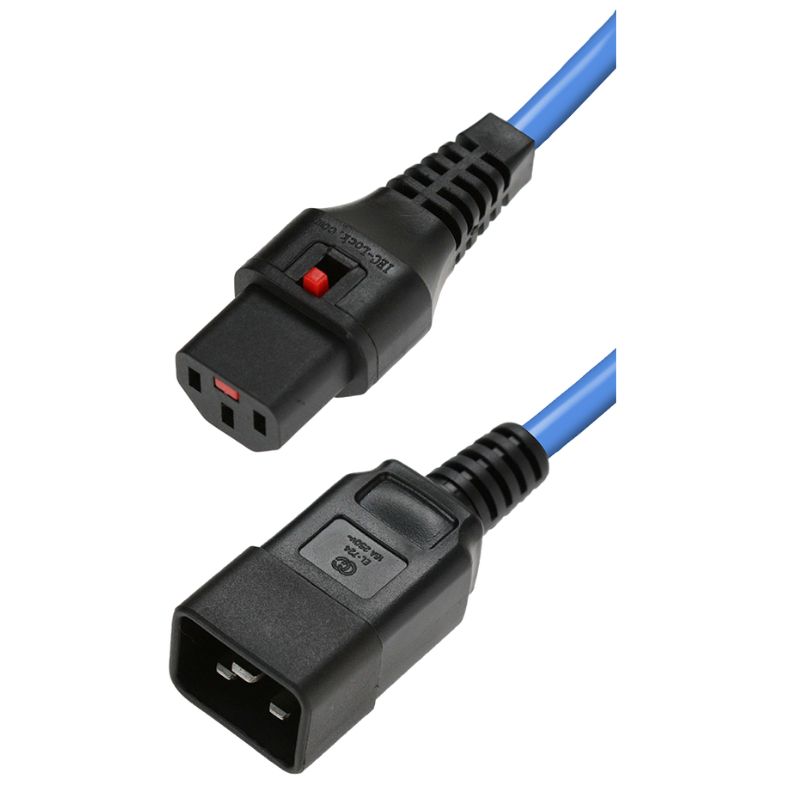

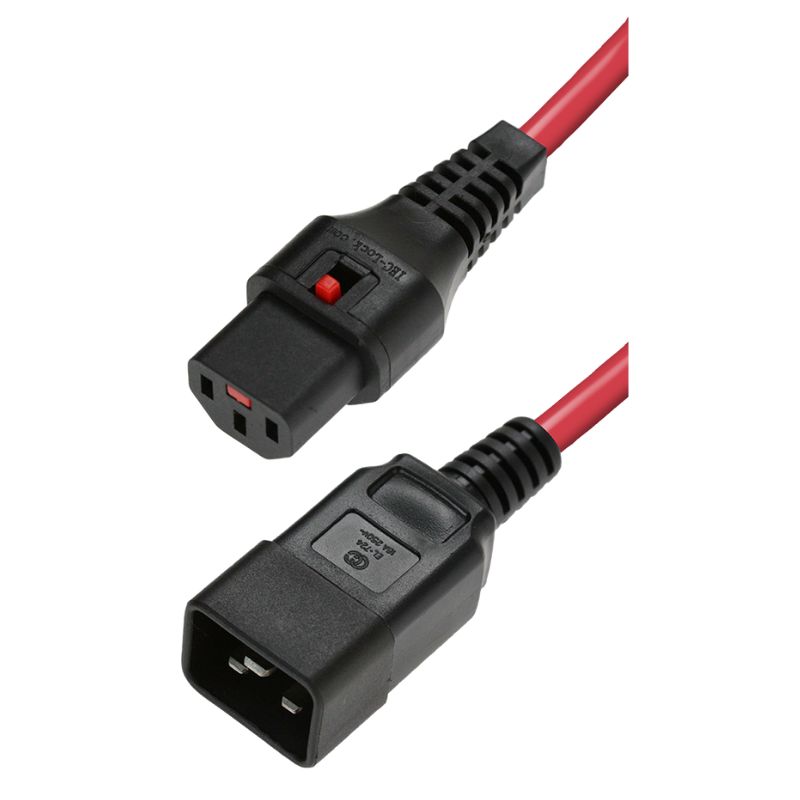

• Rallonges C13 / C20 : permet de connecter un équipement C13 sur une sortie C20 de PDU haute densité

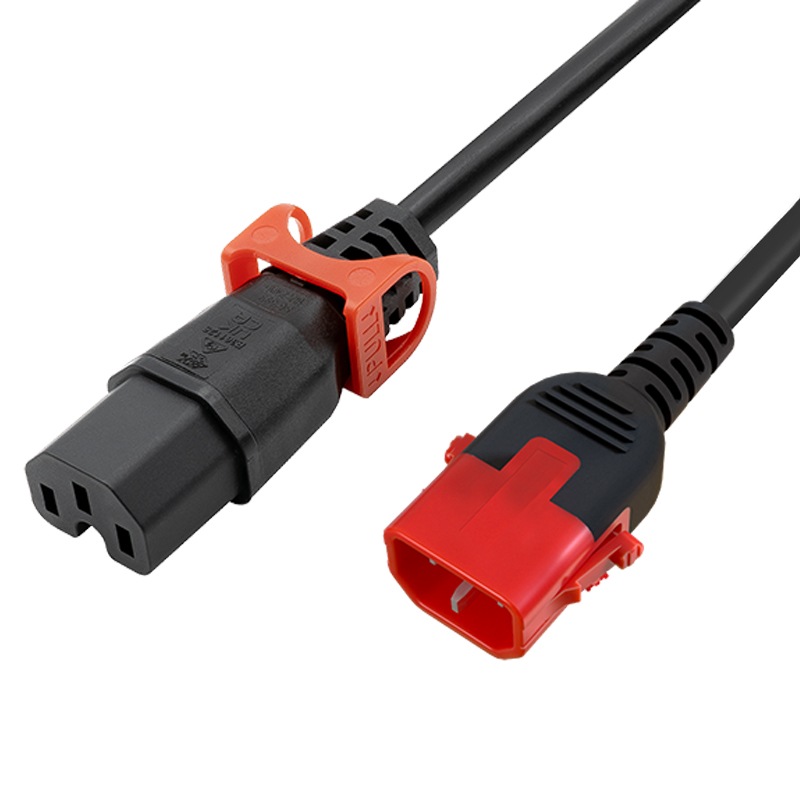

• Rallonges C14 / C15 : connexion entre une sortie C14 et un équipement C15

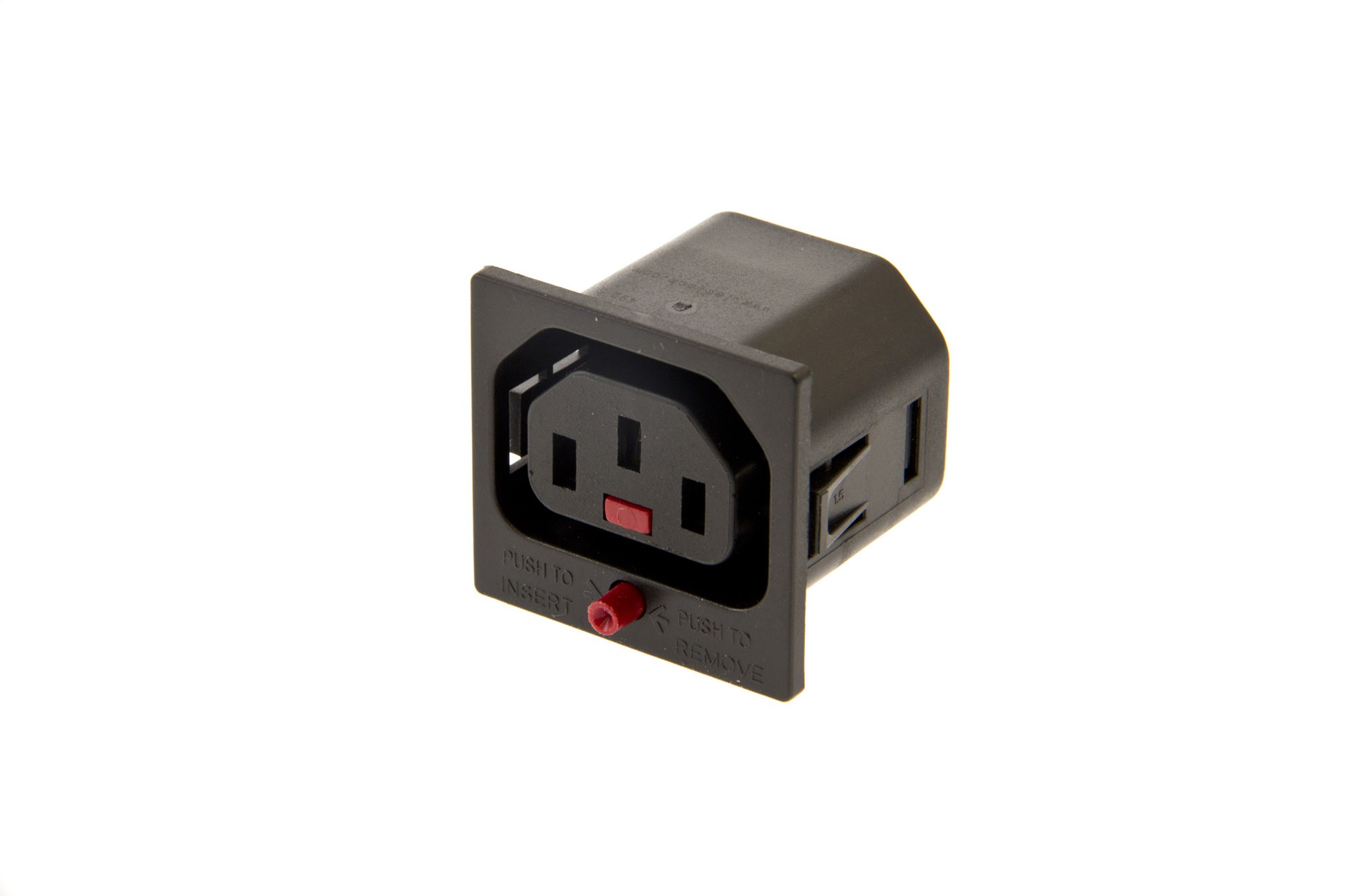

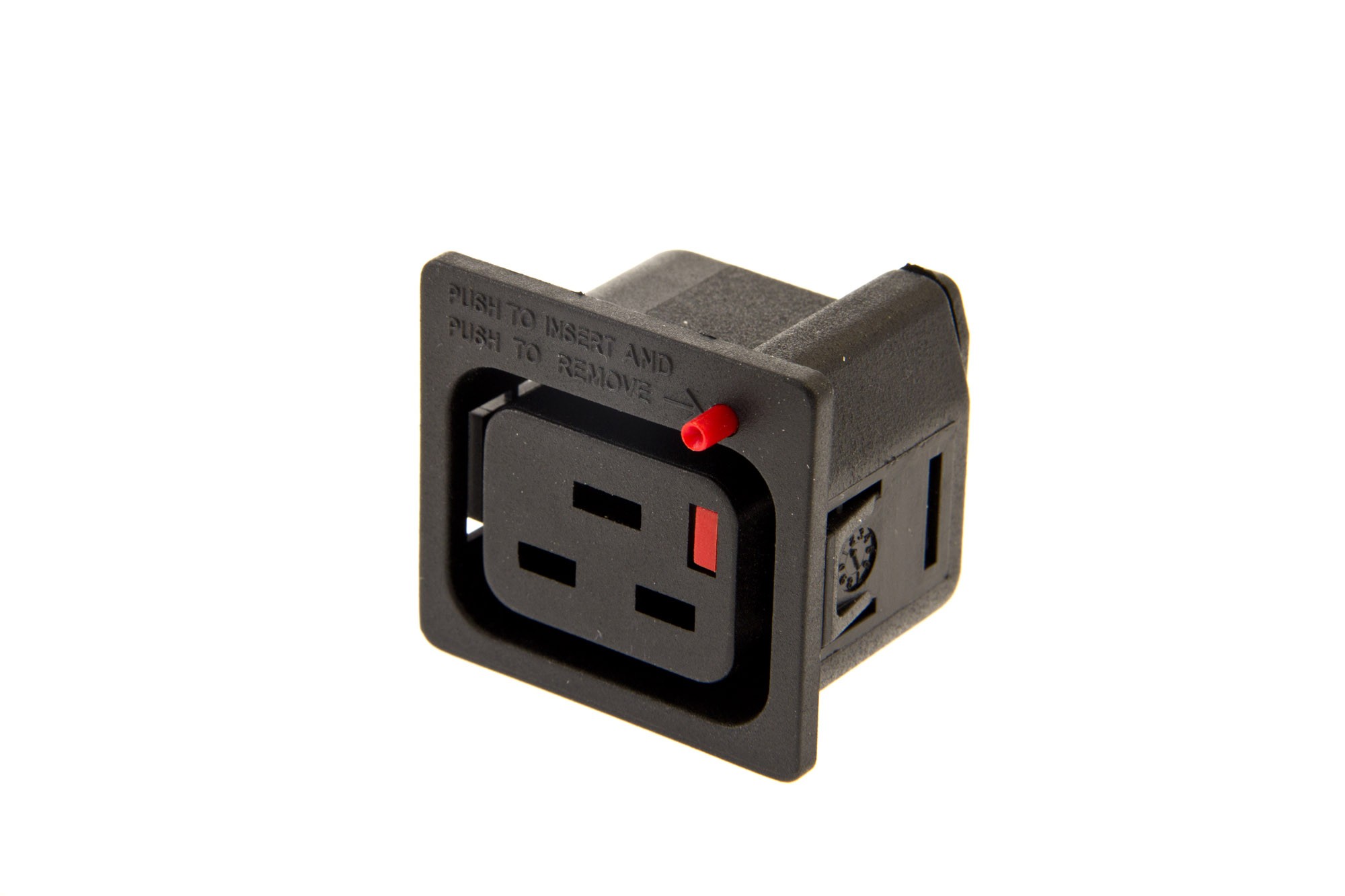

• Connecteurs et embases recâblables : connecteurs C13 démontables pour recâblage sur site sans outillage spécifique

Comment choisir son cordon IEC Lock ?

Type de prise secteur

Déterminer le standard de prise disponible à la source : française (type E), britannique (type G) ou américaine (NEMA). Le connecteur côté équipement (C13 pour 10 A, C19 pour 16 A) est généralement indiqué sur la fiche technique de l'appareil.

Format IEC

• C13/C14 : équipements courants jusqu'à 10 A (PC, switches, routeurs, petits serveurs)
• C15/C14 : équipements nécessitant un connecteur à température élevée — vérifier si l'équipement l'exige
• C19/C20 : équipements haute puissance (serveurs haut de gamme, UPS, PDU principal)
• C21/C20 : variante haute température du C19

Longueur

Choisir la longueur minimale nécessaire entre la prise PDU et l'équipement, en évitant les longueurs excessives qui encombrent la baie. Les longueurs proposées vont de 0,5 à 4 m selon les modèles.

Couleur

Le code couleur des cordons (noir, orange, rouge, bleu, blanc) est utilisé pour distinguer visuellement les alimentations (circuit A/B, puissance, salle, équipement) selon les conventions internes de chaque salle serveurs.

Version Lock ou Lock+

La version standard verrouille sur les prises C14/C20 classiques. La version Lock+ (cage sur C13) offre un verrouillage mécanique complémentaire utile sur les PDU à prises serrées ou pour les installations soumises à des vibrations.

Questions fréquentes

Les cordons IEC Lock sont-ils compatibles avec les prises C14 standard ?

Oui, c'est le principe du système : le connecteur C13 IEC Lock se clippe sur toute prise C14 standard sans modification de l'installation existante. Le déverrouillage nécessite un geste volontaire sur l'ergot.

Peut-on déverrouiller le cordon sans outil ?

Oui, le déverrouillage s'effectue manuellement en pinçant ou en appuyant sur l'ergot de déverrouillage du connecteur, sans outil. Cela évite les déconnexions accidentelles tout en permettant une intervention rapide et volontaire.

Quelle différence entre C13 et C15 ?

Le C15 se distingue du C13 par une encoche supplémentaire et une tolérance thermique supérieure. Il est utilisé sur certains équipements dont l'alimentation chauffe davantage. Un cordon C15 peut se connecter sur une prise C16 ou C14 compatible, mais pas l'inverse.

Les connecteurs recâblables sont-ils utilisables sur tous les câbles ?

Les connecteurs C13 recâblables IEC Lock acceptent des sections de câble allant de 0,75 à 1,50 mm² selon le modèle. Vérifier la section du câble existant avant de commander.

Comment différencier les circuits A et B dans une salle serveurs avec IEC Lock ?

L'utilisation de deux couleurs différentes (par exemple noir pour le circuit A, rouge pour le circuit B) sur les cordons IEC Lock est une pratique courante pour identifier visuellement les redondances d'alimentation et éviter les erreurs lors des interventions.
