Cordons secteurs FR

Cordons secteurs FR : alimentation des équipements réseau et informatiques

Les cordons secteurs FR constituent les éléments de base du câblage électrique des équipements actifs : serveurs, onduleurs, commutateurs, écrans, PC et périphériques. Ils assurent la liaison entre la prise murale ou la barrette d'alimentation et l'appareil, selon la norme de connecteurs CEE 22 ou les prises domestiques françaises 2P+T. Le choix du cordon repose sur la combinaison de connecteurs aux deux extrémités, la longueur nécessaire, la section du câble et la configuration mécanique (droit, coudé, en Y).

Les familles de cordons secteurs FR

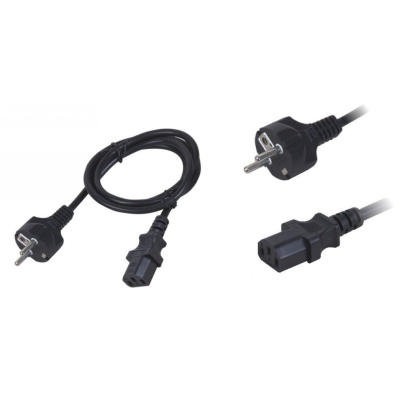

• Cordon secteur droit/droit : connecteurs droits aux deux extrémités, pour un raccordement direct sans contrainte d'encombrement. Courant pour les alimentations d'équipements en baie.

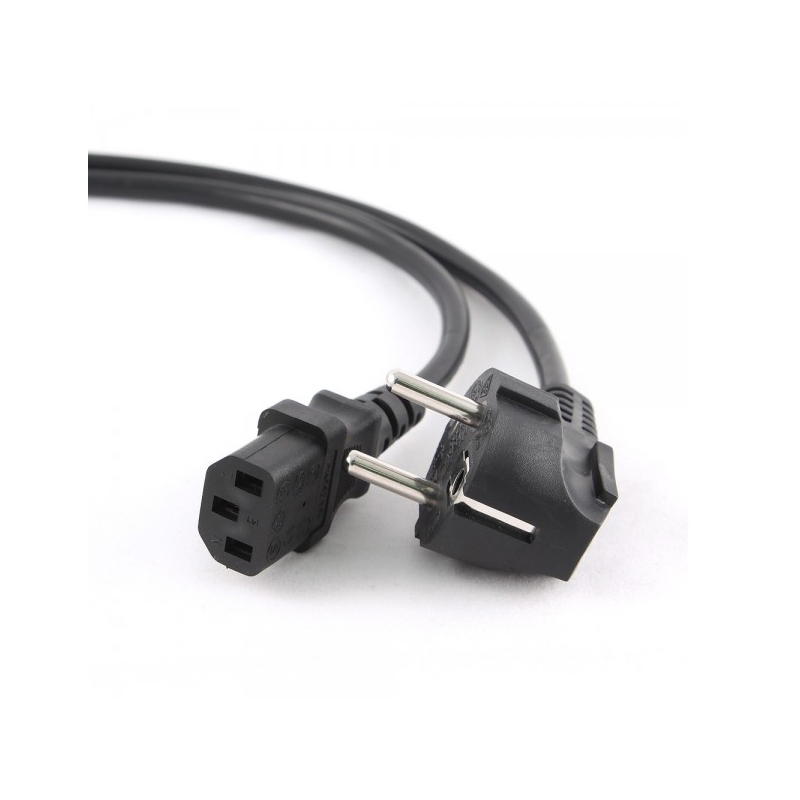

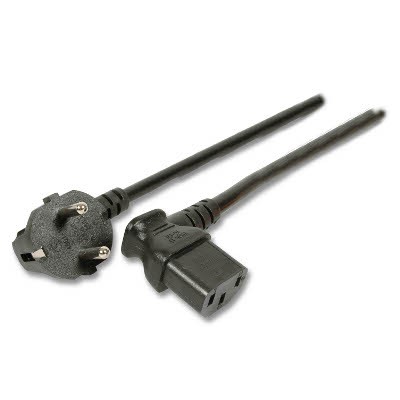

• Cordon secteur droit/coudé et coudé/coudé : un ou deux connecteurs coudés pour réduire l'encombrement en fond de baie ou derrière les équipements posés contre un mur.
• Cordon secteur en Y : une prise mâle, deux prises femelles — permet d'alimenter deux équipements depuis une seule prise, notamment écran et unité centrale sur un même point secteur.

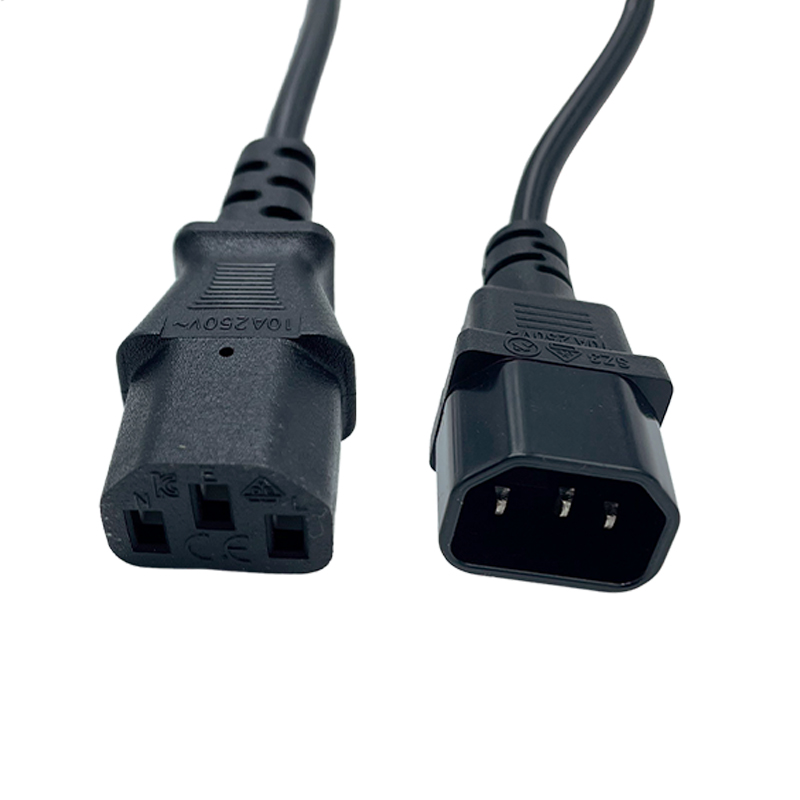

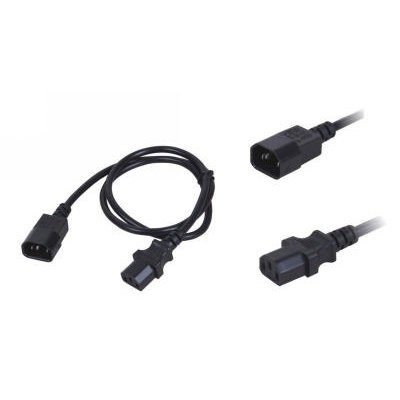

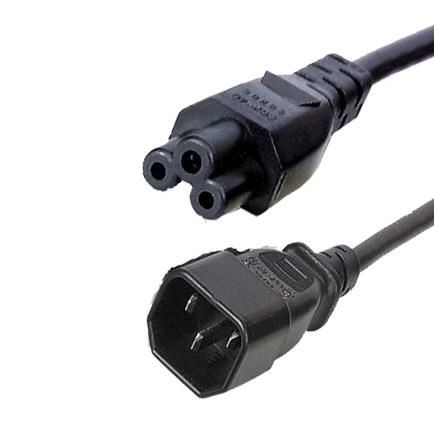

• Rallonge secteur C13/C14 : extension pour cordons C13 existants, pour atteindre un onduleur ou une PDU éloignée. Disponible en 10 A / 250 V.

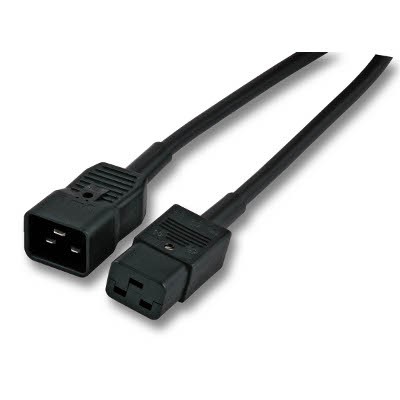

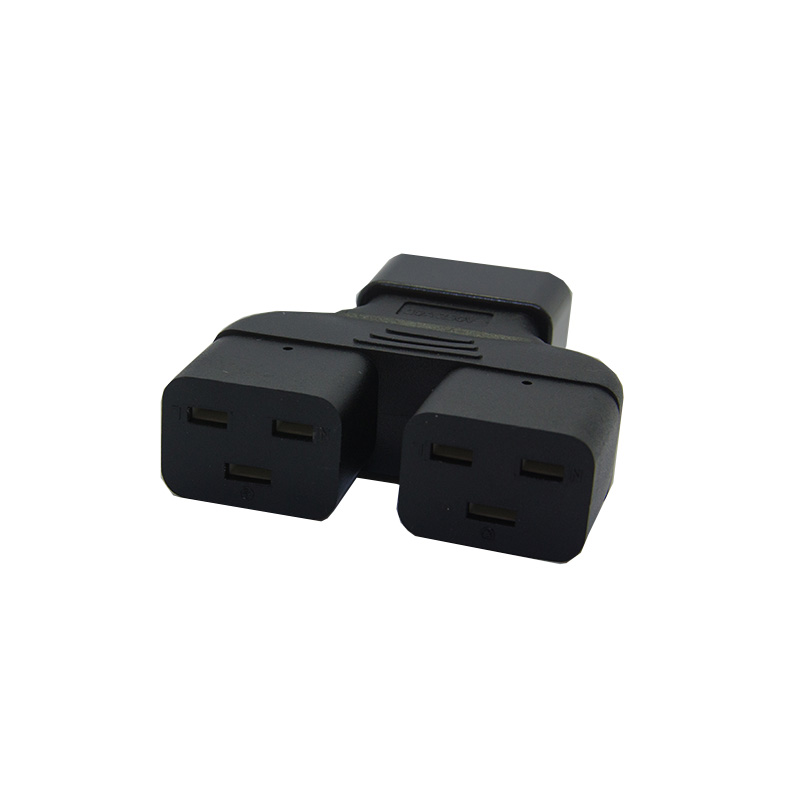

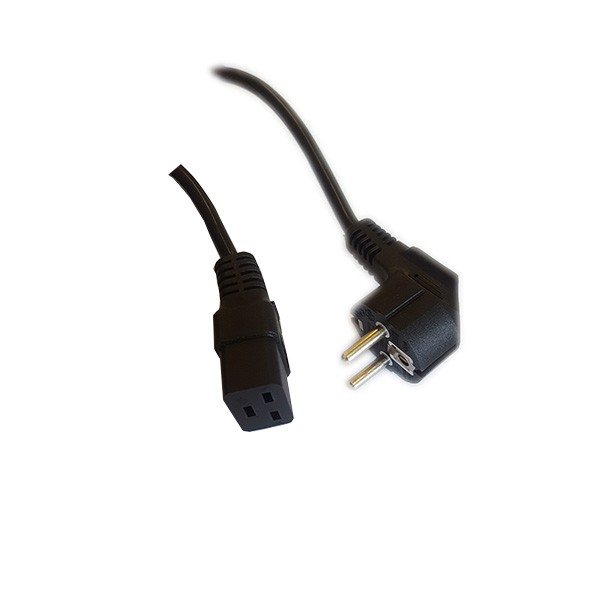

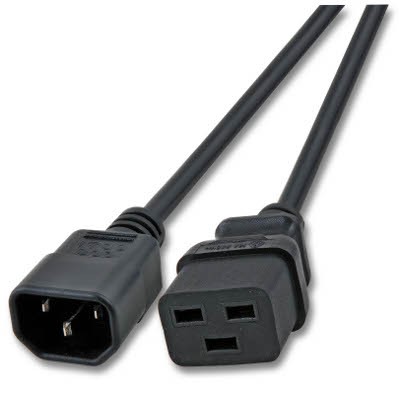

• Rallonge secteur C14/C19 et C19/C20 : pour équipements haute densité (serveurs, PDU 16 A) nécessitant des connecteurs C19/C20 de plus fort courant nominal.

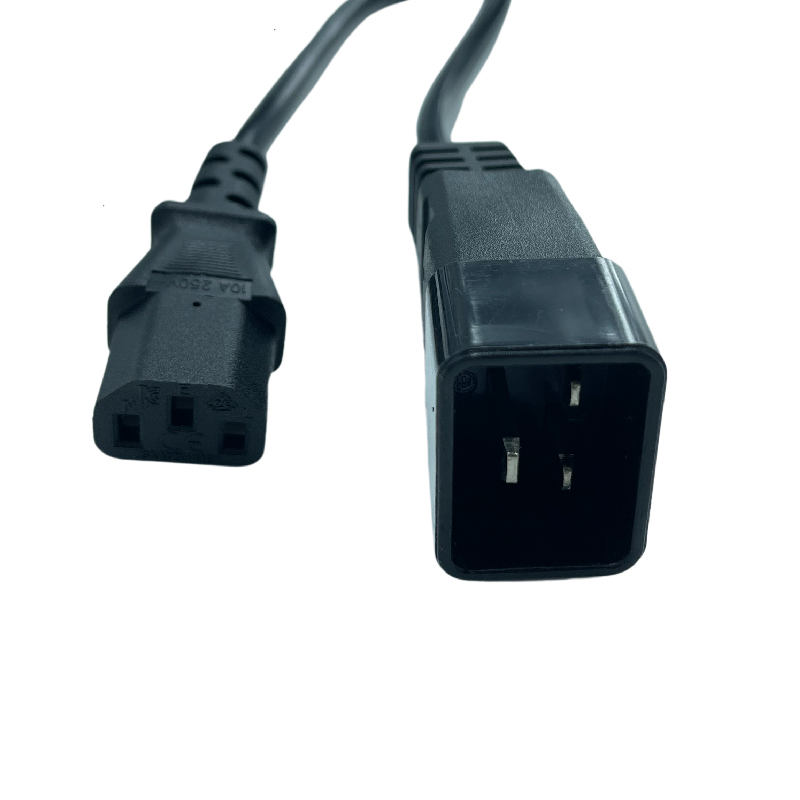

• Rallonge secteur C13/C20 : combinaison mixte pour raccordements spécifiques entre PDU C20 et équipements C13.

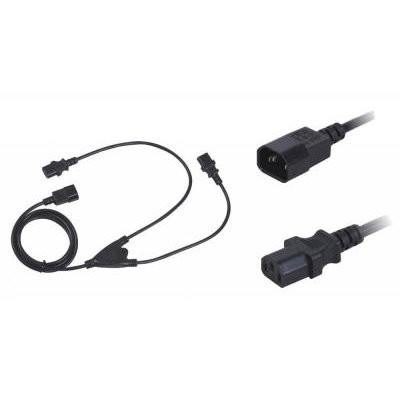

• Rallonge secteur en Y : extension avec sortie double, identique au cordon en Y mais en version rallonge.

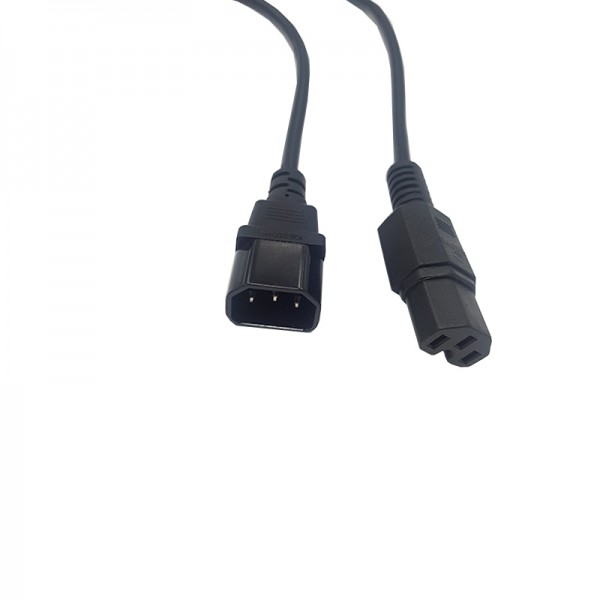

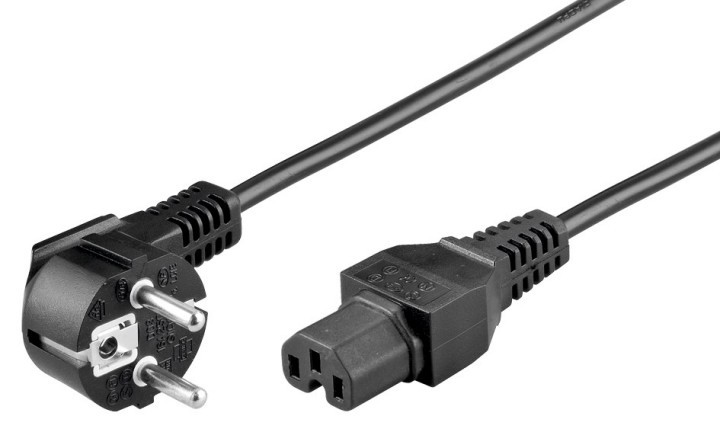

• Cordon secteur C15 et rallonge C14/C15 : pour équipements générant de la chaleur, le connecteur C15 remplace le C13 en offrant une tolérance thermique supérieure (généralement utilisé pour certains équipements spécifiques — vérifier la documentation de l'appareil).

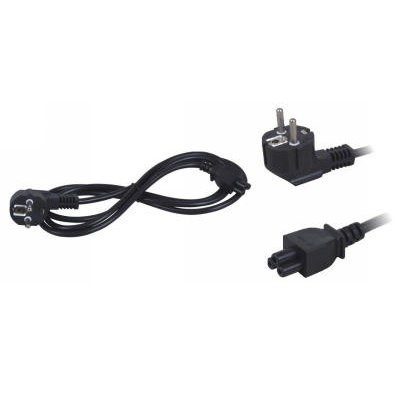

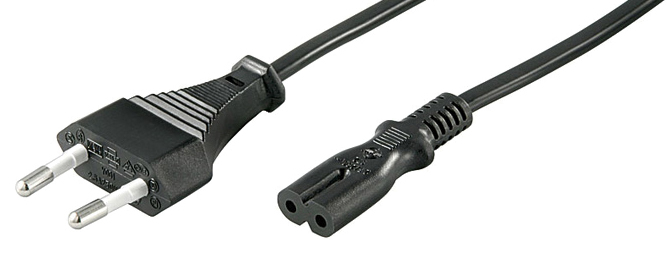

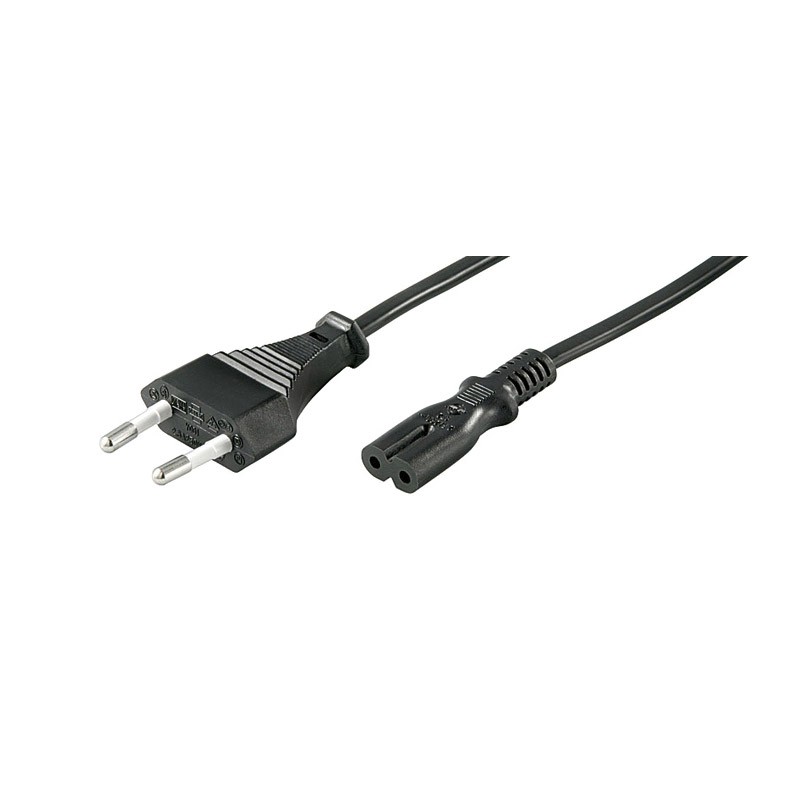

• Cordon tripolaire et bipolaire : cordons C7 bipolaire (figure en 8) pour petits équipements sans broche de terre ; cordons tripolaires pour applications avec masse.

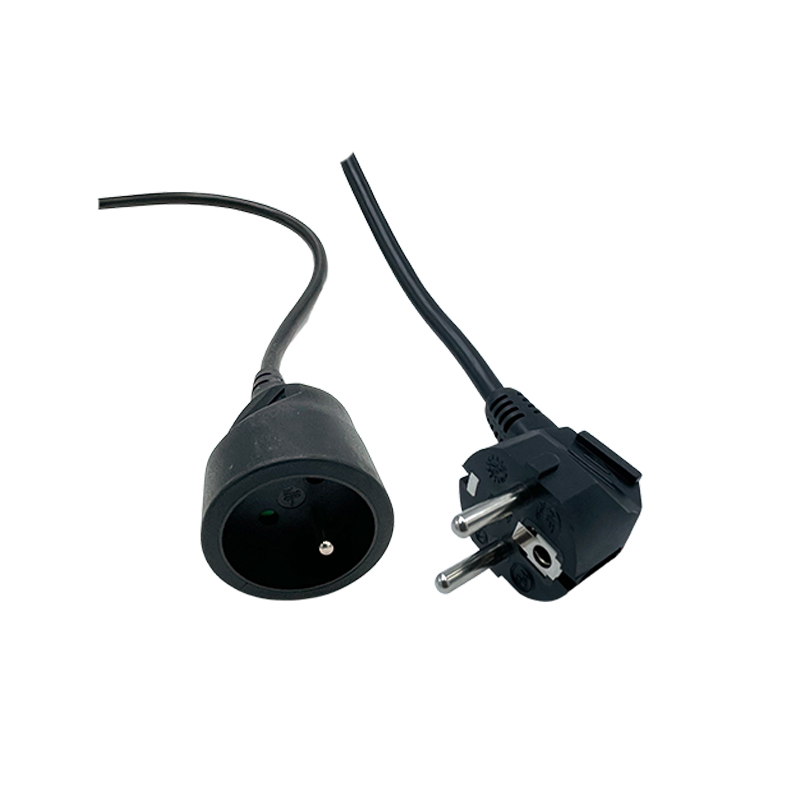

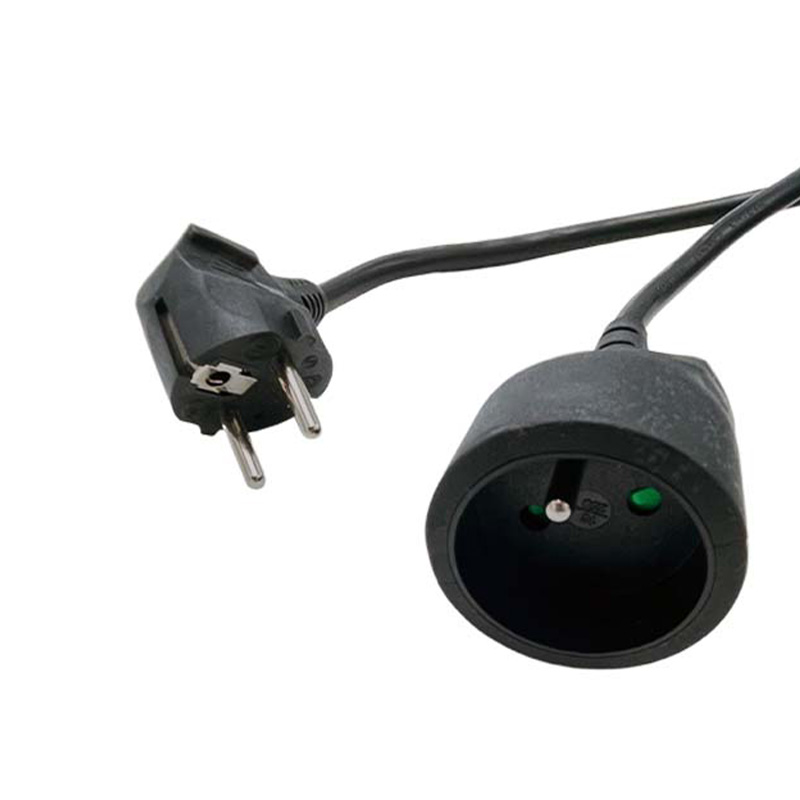

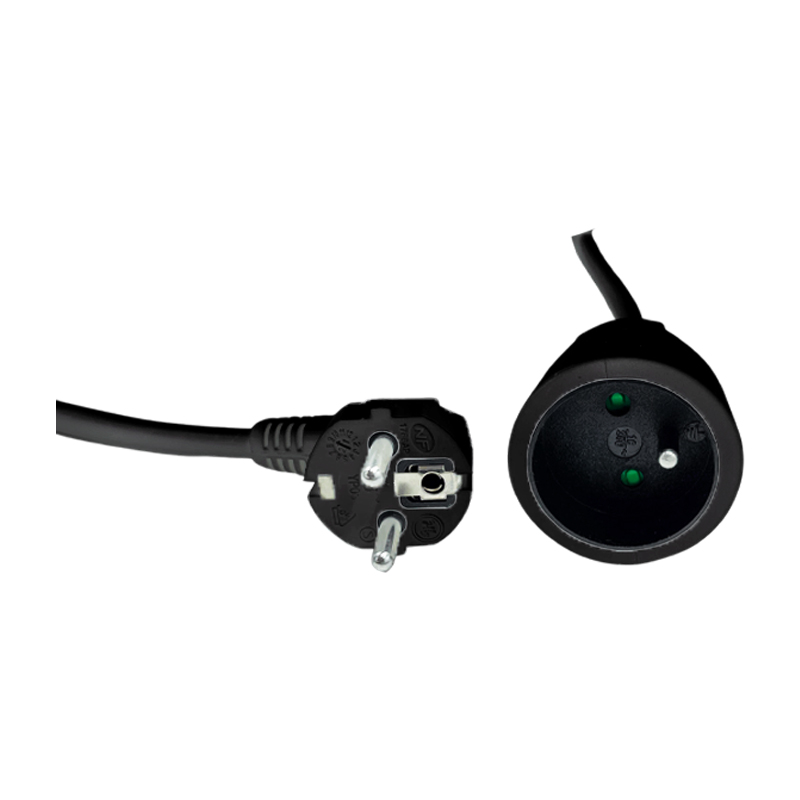

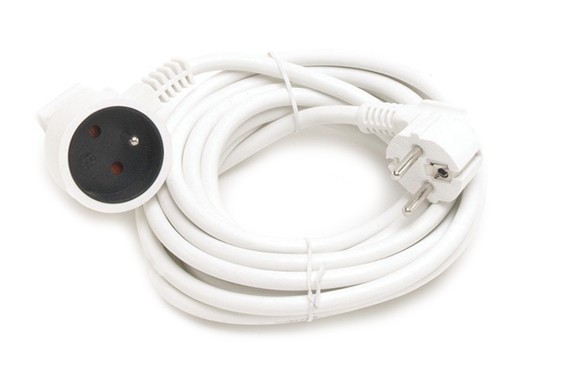

• Rallonge électrique 2P+T : rallonges standard avec prise française mâle/femelle, en blanc ou noir, longueurs de 1,5 m à 10 m.
• Fiche électrique : fiches secteur séparées pour recâblage ou remplacement.

Comment choisir un cordon secteur FR ?

Connecteurs aux deux extrémités

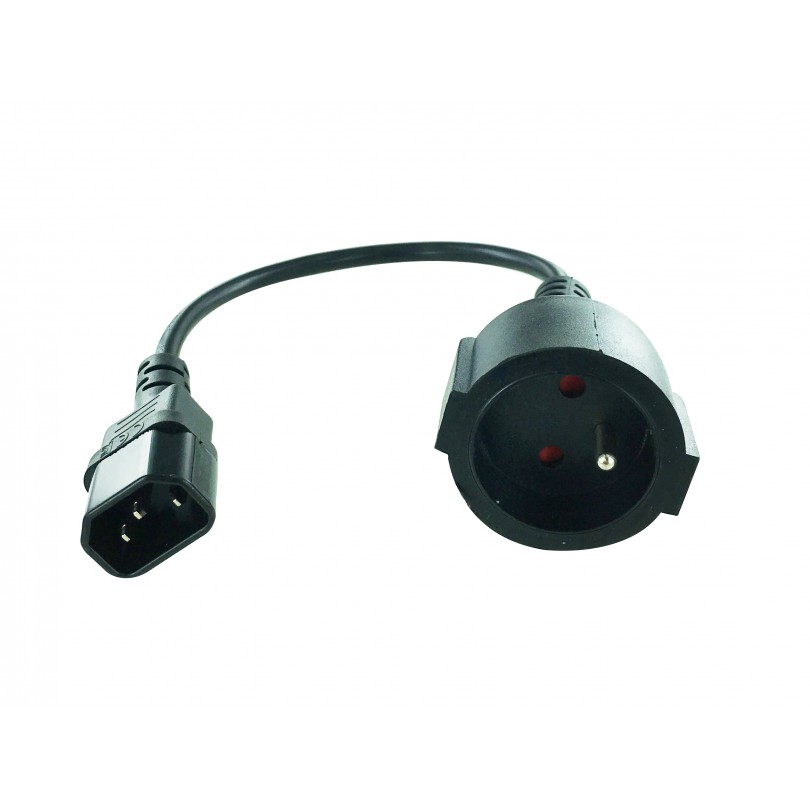

Identifier précisément les connecteurs requis : la prise de l'équipement (généralement C13 pour la plupart des équipements IT, C19 pour les serveurs et PDU haute densité, C7 pour les petits appareils bipolaires) et la source d'alimentation (prise 2P+T murale, PDU C14 ou C20).

Section du câble

• 0,75 mm² (H05VVH2-F ou H05VV-F) pour les faibles puissances et cordons bipolaires.
• 1 mm² pour les applications courantes en environnement réseau (serveurs légers, switches).
• 1,5 mm² pour les équipements de plus forte puissance, notamment sur les rallonges C19/C20.

La section conditionne le courant admissible et la chute de tension sur les grandes longueurs.

Longueur

Privilégier la longueur la plus courte adaptée au câblage réel pour limiter l'encombrement en baie. Les longueurs disponibles s'échelonnent généralement de 0,6 m à 10 m.

Configuration mécanique

• Connecteur coudé côté équipement ou côté prise : à sélectionner selon l'espace disponible derrière l'équipement ou en fond de baie.
• Configuration en Y : réservée aux cas où deux équipements doivent partager un seul point d'alimentation.

Couleur

Le noir est dominant en environnement baie ; le blanc est courant pour les installations bureautiques.

Questions fréquentes

Quelle est la différence entre C13 et C15 ?

Les connecteurs C13 et C15 ont la même forme géométrique mais le C15 comporte un détrompeur (encoche supplémentaire) qui le distingue mécaniquement du C13. Le C15 est prévu pour des équipements à température de fonctionnement élevée. Un cordon C14/C15 n'est pas interchangeable avec un C13/C14 standard.

Peut-on utiliser une rallonge C19/C20 à la place d'une C13/C14 ?

Non : les connecteurs C19/C20 sont physiquement plus grands et dimensionnés pour des courants plus élevés (généralement 16 A contre 10 A pour le C13/C14). Ils ne sont pas mécaniquement compatibles avec les prises C13/C14.

Quelle section choisir pour une rallonge de 5 m alimentant un serveur ?

Pour des longueurs supérieures à 3 m sous charge, une section de 1 mm² minimum est recommandée pour limiter la chute de tension. Pour des équipements à forte puissance, préférer 1,5 mm².

Un cordon en Y permet-il d'augmenter la puissance disponible sur une prise ?

Non. Un cordon en Y répartit la puissance d'une seule prise entre deux appareils — la puissance totale reste limitée par le calibre du circuit en amont. Il est à utiliser uniquement quand la somme des puissances des deux équipements reste dans les limites du circuit.

Les cordons secteurs FR sont-ils compatibles avec les équipements européens hors France ?

Les prises 2P+T françaises (type E) ne sont pas directement compatibles avec les prises de type F (allemandes/Schuko) sans adaptateur. Les connecteurs CEE 22 (C13, C14, C19, C20) sont en revanche normalisés et utilisés dans toute l'Europe.
