Câbles Energie

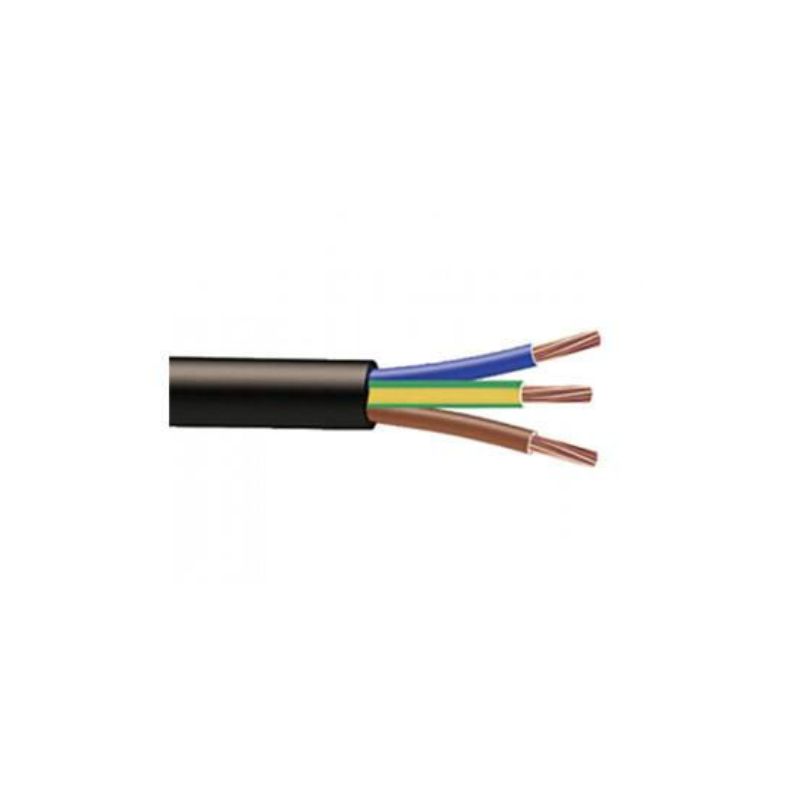

Câbles Energie : câbles rigides U1000-R2V pour alimentations électriques

Le câble U1000-R2V est un câble d'énergie polyvalent destiné aux installations électriques fixes en intérieur et en extérieur, posé sous conduit, en apparent ou enterré selon les conditions de pose. Sa désignation indique un conducteur en cuivre massif rigide, une isolation en PVC et une gaine extérieure en PVC résistante. La section 10 mm² présente dans ce catalogue correspond à des applications de puissance moyenne à forte, typiquement pour l'alimentation de tableaux secondaires, de bornes de recharge ou d'équipements industriels.

Les types de câbles Energie disponibles

• U1000-R2V 3G10mm² : 3 conducteurs (phase, neutre, terre), pour alimentation monophasée. Disponible en coupes de 15, 20, 30, 50 et 100 m.
• U1000-R2V 5G10mm² : 5 conducteurs (3 phases, neutre, terre), pour alimentation triphasée. Disponible en coupes de 50 et 100 m.

Comment choisir un câble U1000-R2V ?

• Nombre de conducteurs : 3G pour une alimentation monophasée avec protection de terre, 5G pour une alimentation triphasée avec neutre et terre. Le choix est déterminé par la nature du circuit à alimenter.
• Section : la section 10 mm² est adaptée aux circuits de puissance. La section exacte à retenir dépend de l'intensité du courant, de la longueur de la liaison et des conditions de pose — un calcul de chute de tension et de courant admissible est nécessaire pour valider le dimensionnement.
• Longueur de coupe : les coupes disponibles vont de 15 à 100 m. Prévoir une longueur légèrement supérieure au tirage réel pour absorber les courbes et les accessoires de fixation.
• Conditions de pose : le U1000-R2V convient à la pose sous conduit, en apparent sur chemin de câbles ou enterré avec protection mécanique complémentaire selon les règles de l'art.

Questions fréquentes

Quelle est la différence entre U1000-R2V 3G et 5G ?

3G signifie 3 conducteurs (alimentation monophasée + terre), 5G signifie 5 conducteurs (alimentation triphasée : 3 phases + neutre + terre). Le choix dépend de la nature de l'équipement à alimenter.

Le câble U1000-R2V peut-il être enterré directement ?

Le U1000-R2V est utilisable en pose enterrée, mais une protection mécanique complémentaire (conduit rigide, grillage avertisseur) est généralement requise selon les règles d'installation en vigueur. Il est distinct des câbles armés spécifiquement conçus pour l'enfouissement direct sans protection.

La section 10 mm² convient-elle pour une borne de recharge véhicule électrique ?

Pour les bornes de recharge en 7 kW monophasé, une section de 6 mm² est souvent suffisante sur de courtes distances. La section 10 mm² permet de compenser une longueur de liaison plus importante ou d'anticiper une puissance de recharge supérieure. Le dimensionnement exact doit être réalisé par un électricien qualifié en fonction des paramètres spécifiques de l'installation.
