Câbles Connectiques Alimentation : câblage coaxial pour la vidéosurveillance

Les systèmes de vidéosurveillance analogique et HD-over-coax (formats HD-CVI, HD-TVI, AHD) reposent sur une infrastructure de câbles coaxiaux 75 ohms pour le transport du signal vidéo, complétée par des connecteurs BNC pour les raccordements et par des adaptateurs DC pour l'alimentation des caméras. La qualité et la compatibilité de ces éléments conditionne directement la qualité de l'image transmise, notamment sur les longues distances.

La catégorie couvre l'ensemble de cette chaîne, du câble en bobine jusqu'aux outils de pose, pour permettre une installation complète et professionnelle.

Les familles de câbles connectiques alimentation

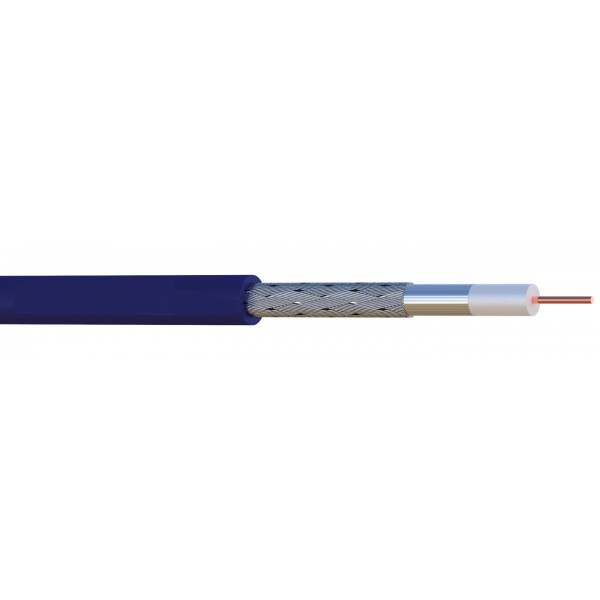

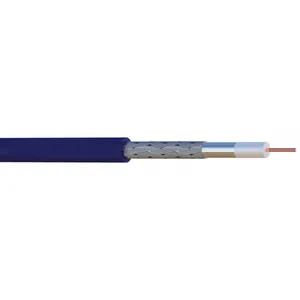

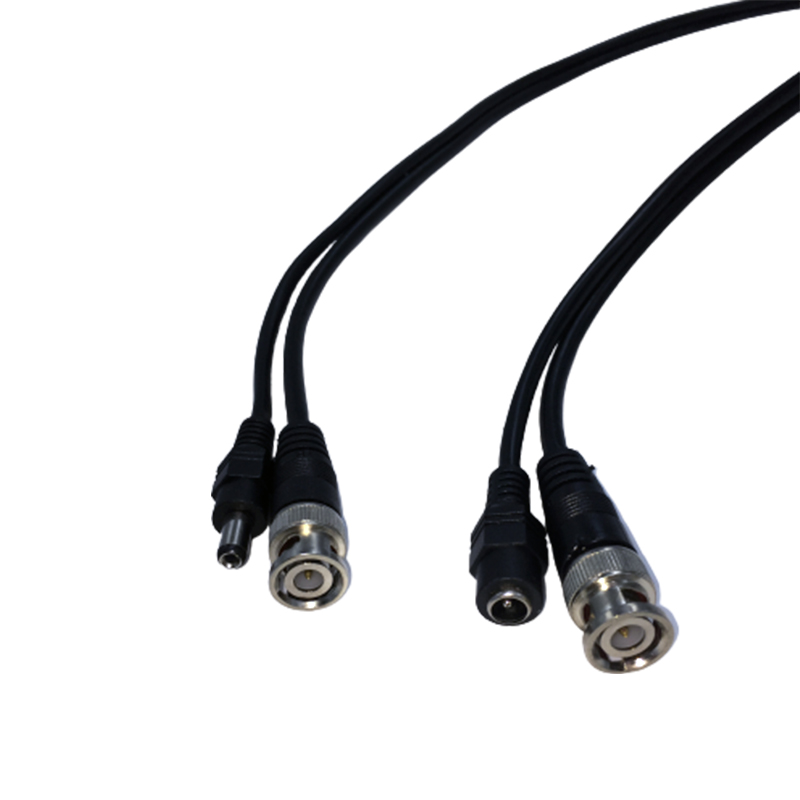

• Câbles vidéosurveillance : câbles coaxiaux 75 ohms à conducteur cuivre, isolant mousse polyéthylène expansé et gaine PVC, disponibles en diamètre 61 (Ø conducteur 0,61 mm) et diamètre 80 (Ø conducteur 0,80 mm), en bobines de 100 à 1 000 m ; certains modèles intègrent deux conducteurs d'alimentation 2×0,75 mm² pour combiner signal vidéo et alimentation sur un seul câble

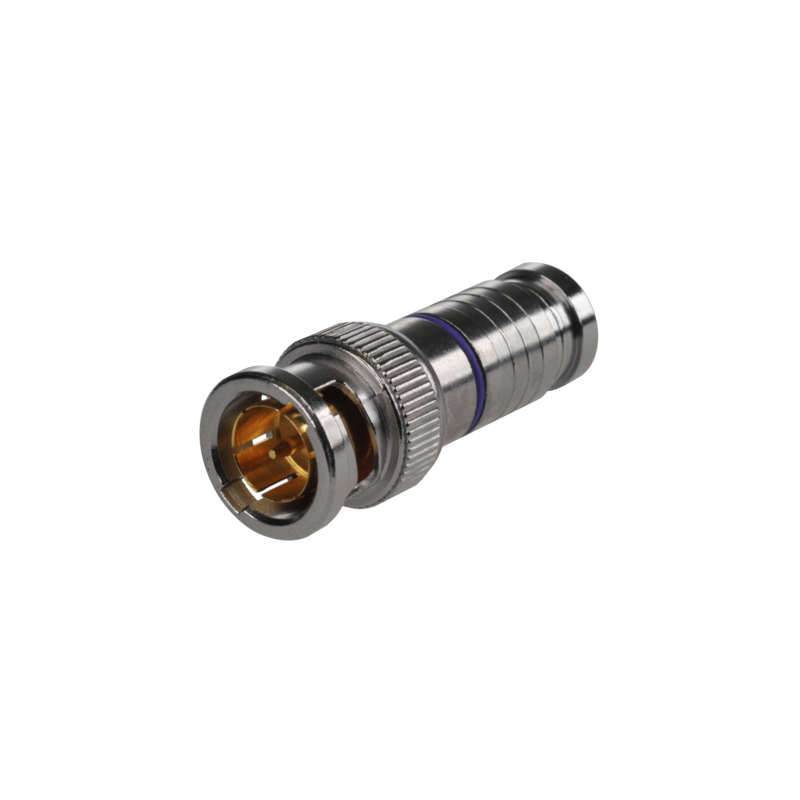

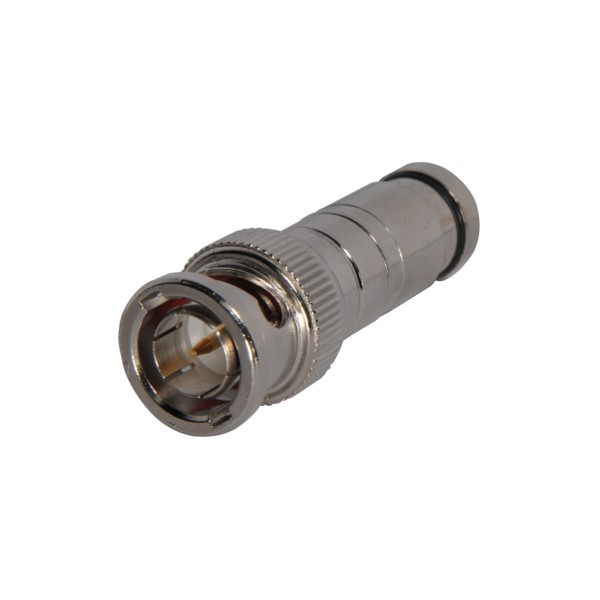

• BNC à compression : connecteurs BNC 75 ohms en laiton nickelé avec contact central plaqué or, pour les câbles de diamètre 61, 80 et 110 ; fixation par compression à l'aide d'une pince dédiée

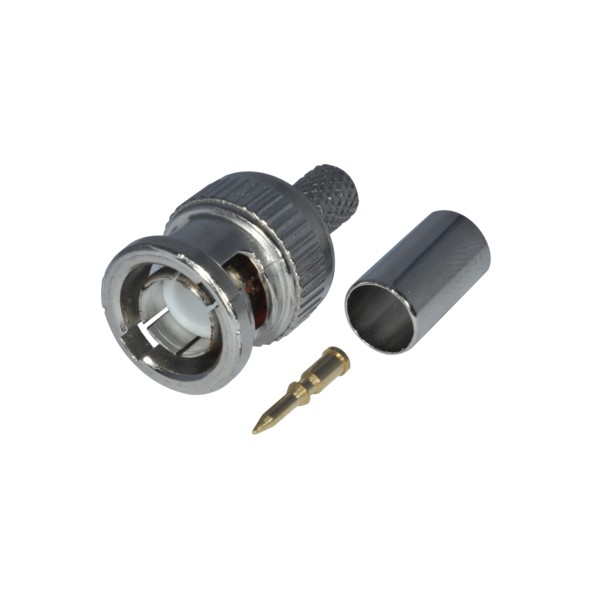

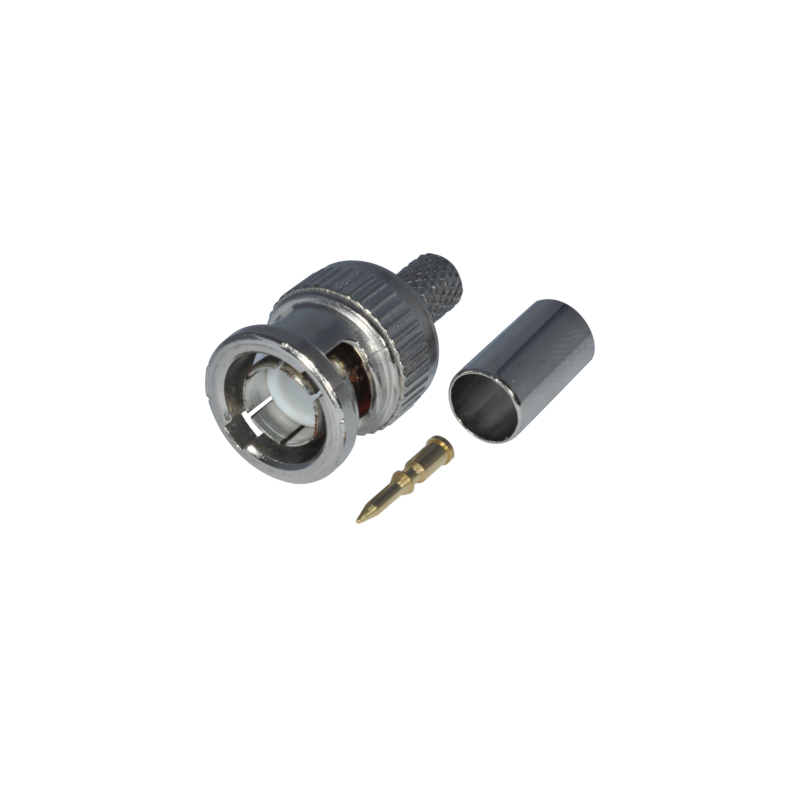

• BNC à sertir : connecteurs BNC pour câbles KX6 et iDEFINITION, fixation par sertissage

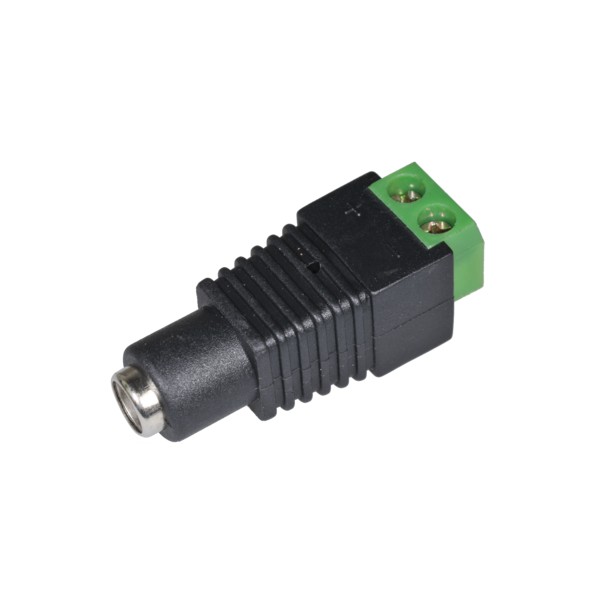

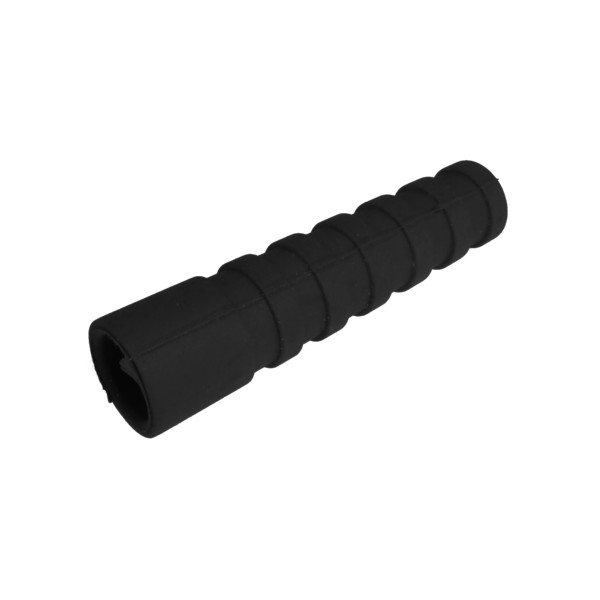

• Accessoires de câblage : manchons de protection, adaptateurs alimentation DC mâle et femelle (connecteur Ø5,5/2,1 mm) pour l'alimentation des caméras

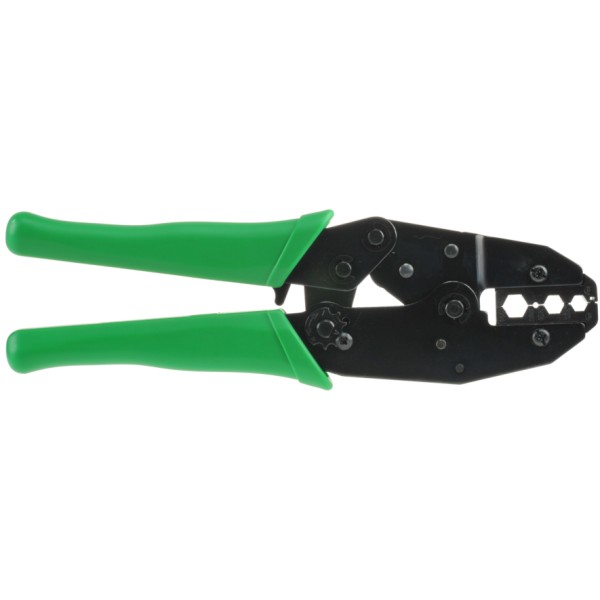

• Pinces/Dénudeuses : pince à sertir, pince à compression et dénudeuse spécifique aux câbles iDEFINITION pour une pose propre et conforme

Comment choisir ses câbles et connecteurs pour la vidéosurveillance ?

• Diamètre du conducteur : le câble diamètre 80 (conducteur Ø 0,80 mm) présente une résistance linéique plus faible que le diamètre 61 (Ø 0,61 mm), ce qui permet d'atteindre des distances plus longues avec une atténuation moindre du signal vidéo
• Câble avec ou sans alimentation intégrée : les modèles iDEFINITION avec conducteurs 2×0,75 mm² permettent de tirer signal et alimentation en un seul passage, ce qui simplifie le câblage et réduit la quantité de câbles à poser
• Type de connecteur BNC : le choix entre compression et sertissage dépend de l'outillage disponible et des habitudes de l'installateur ; les connecteurs à compression sont généralement plus rapides à poser avec la pince dédiée
• Compatibilité câble / connecteur : les connecteurs BNC sont référencés par diamètre de câble (61, 80, 110) — il est indispensable d'utiliser le connecteur correspondant au câble posé pour obtenir une connexion fiable et une impédance constante de 75 ohms
• Longueur de bobine : adapter la quantité commandée à la surface du site et à la disposition des caméras, en tenant compte des chutes et des passages difficiles

Questions fréquentes

Quelle est la différence entre un câble iDEFINITION diamètre 61 et diamètre 80 ?

Le diamètre indique le calibre du conducteur central en cuivre. Un conducteur Ø 0,80 mm offre une atténuation plus faible sur longue distance qu'un conducteur Ø 0,61 mm, ce qui le rend adapté aux installations avec de grandes distances entre caméra et enregistreur.

Peut-on utiliser ces câbles coaxiaux pour des caméras HD (HD-TVI, HD-CVI, AHD) ?

Oui. Les câbles coaxiaux 75 ohms de type iDEFINITION sont compatibles avec les formats HD-over-coax couramment utilisés dans les systèmes de vidéosurveillance analogique haute définition, sous réserve de respecter les distances maximales préconisées par le fabricant de la caméra.

Faut-il une pince spécifique pour poser les connecteurs BNC à compression ?

Oui. Les connecteurs BNC à compression nécessitent une pince à compression adaptée au diamètre du câble. L'utilisation d'une pince non adaptée risque d'endommager le connecteur ou de ne pas assurer un sertissage conforme, ce qui peut provoquer des pertes de signal ou des arrachements.

À quoi servent les adaptateurs d'alimentation DC dans cette catégorie ?

Ils permettent de raccorder l'alimentation électrique des caméras sur le câble ou sur le bloc d'alimentation. Le connecteur DC Ø5,5/2,1 mm est le format le plus répandu sur les caméras de vidéosurveillance analogique et IP d'entrée de gamme.
